海上作业打桩工程船三维结构设计

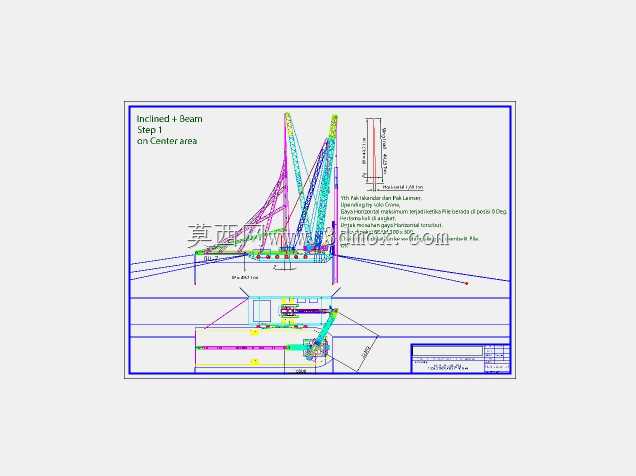

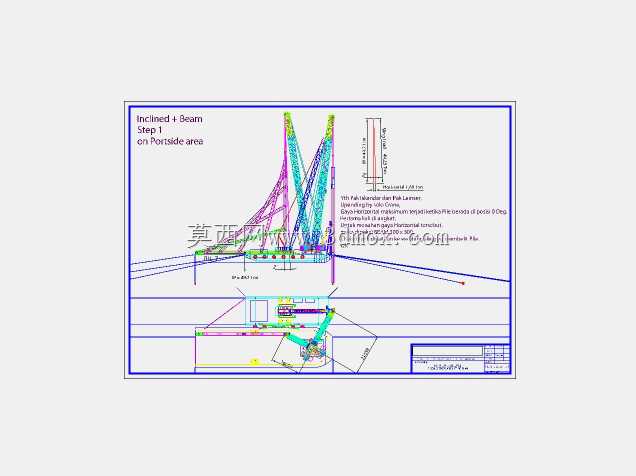

　　这款海上打桩作业船的三维结构设计，核心围绕近海风电场桩基施工、港口码头深水桩基搭建、跨海桥梁墩基作业等场景展开，区别于内河小型打桩船，其结构设计充分考虑了远海开阔水域的风浪载荷、作业稳定性要求。从功能布局来看，船体主甲板预留了足够的桩材堆放区域，可同时容纳多根不同规格的钢管桩或混凝土桩，减少海上作业时的物料补给频次，提升连续作业时长。打桩作业架体采用多桁架组合结构，通过不同角度的斜向支撑形成稳定的受力体系，可根据桩位位置调整架体的倾斜角度，适配垂直桩、斜桩等不同桩基的施工需求，架体上设置的导向滑轨可约束桩锤的运行轨迹，避免打桩过程中出现桩体偏移、锤击错位的问题。设计过程中优先考虑了作业时的船体稳性，

　　船体两侧设置了可伸缩的压载水舱结构，打桩作业前可通过调整压载水分布抵消单侧打桩架带来的偏载力矩，同时压载舱的布局也兼顾了航行时的船体浮态平衡，减少航行过程中的横摇幅度。船体的主尺寸设计充分适配沿海作业区域的通航限界要求，船长与船宽的比例兼顾了航行阻力与甲板作业面积需求，吃水深度可满足多数近岸作业水域的水深条件，避免作业时出现搁浅风险。桩架的安装基座与船体主甲板采用高强度连接结构，基座位置对应船体内部的纵向强横梁与横向舱壁，将打桩时的高频冲击载荷直接传递到船体主受力结构上，避免局部甲板出现应力集中变形。甲板上还预留了起重设备的安装位置，可配合打桩作业完成桩材起吊、移位、对位等工序，无需额外配合作业船舶，降低施工成本。

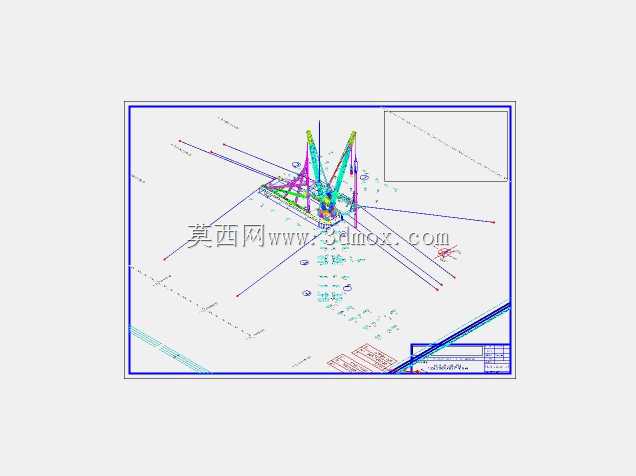

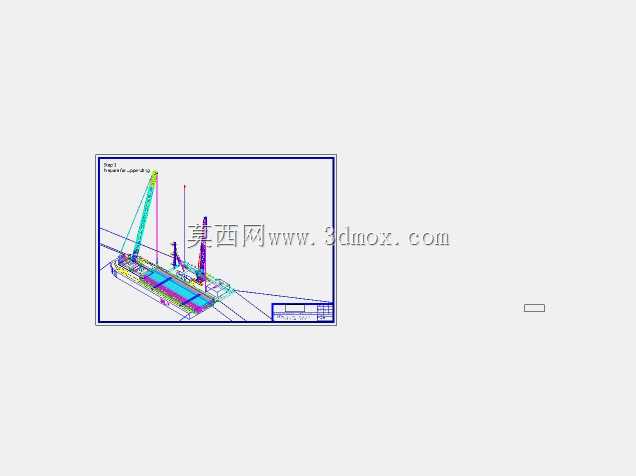

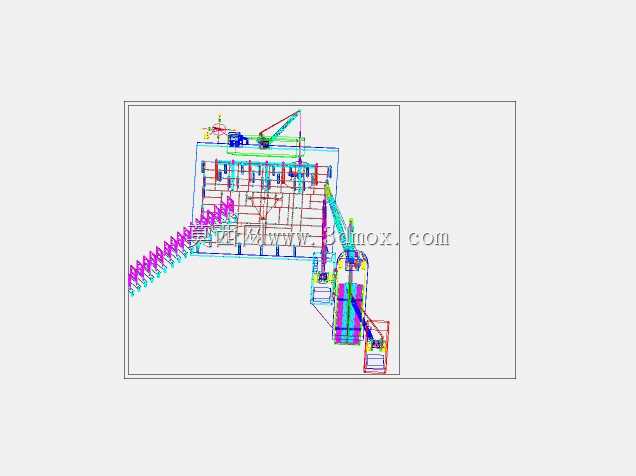

　　整套三维结构完整还原了船体内部的舱室布局、甲板上的设备安装位置、打桩架体的铰接与支撑结构，可用于施工前的作业流程模拟、结构受力校核、设备干涉检查，也可作为同类型打桩船改型设计的参考基础，帮助设计人员快速梳理作业流程中的结构匹配问题，提前规避实际建造时可能出现的布局冲突。
