门式起重作业承载机架结构设计方案

项目分类:起重机 发布时间:2022-02-22 ID:558119
  • 门式起重作业承载机架结构设计方案
  • 门式起重作业承载机架结构设计方案
  • 门式起重作业承载机架结构设计方案
  • 门式起重作业承载机架结构设计方案
  • 门式起重作业承载机架结构设计方案
  • 门式起重作业承载机架结构设计方案
  • 门式起重作业承载机架结构设计方案
  • 门式起重作业承载机架结构设计方案

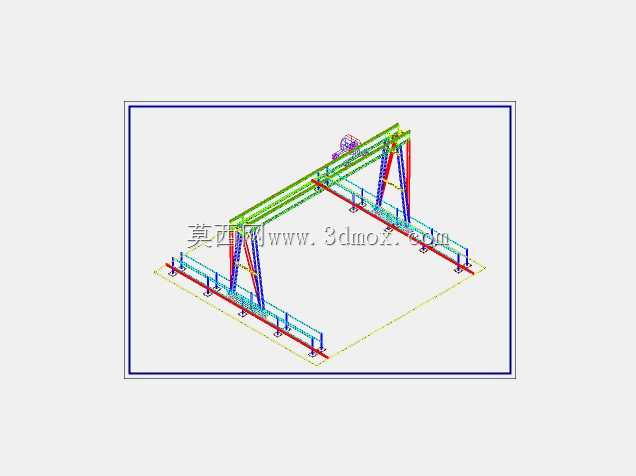

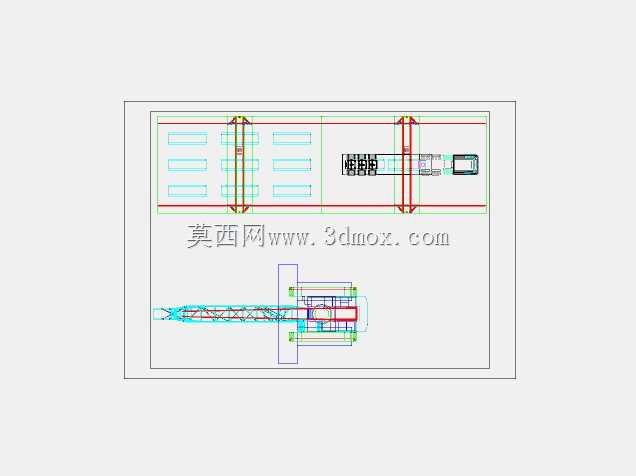

  这类门式承载机架多用于露天货场、预制构件堆场的物料转运吊装作业,区别于固定厂房内的桥式起重设备,其自身带落地支撑腿与底部行走轨道,无需依托厂房梁柱结构即可独立完成起重作业覆盖,适配无固定厂房的临时作业场地、集装箱周转区、钢材堆放场的吊装需求。从结构设计逻辑来看,整体采用双主梁门式布局,两侧支腿采用变截面型钢焊接结构,上半段与主梁连接位置做加宽斜撑补强,下半段与底部行走端梁刚性连接,支腿内侧额外加设斜向支撑杆件,抵消主梁受载时产生的侧向弯矩,避免支腿出现外张变形。主梁部分采用双型钢拼焊的箱型截面,沿长度方向预留起重葫芦的行走轨道安装位,轨道与主梁上翼缘板采用压板螺栓固定,便于后期磨损后更换维护,主梁两端设置行程限位挡块安装座,

  匹配起重葫芦的极限位置保护需求。底部行走端梁沿地面铺设的纵向轨道布置,端梁上配置行走轮组安装位,轮组轴距根据整机额定起重量对应的轮压计算确定,保证单轮压不超过场地基础的承载阈值,端梁之间通过横向连接梁做刚性拉结,保证两侧支腿行走时的同步性,避免出现卡轨问题。设计过程中需重点把控安装边界尺寸,整机跨度根据作业覆盖的最大物料宽度确定,支腿底部的轨道安装间距需与跨度严格匹配,轨道基础的预埋螺栓位置需与端梁行走轮组的安装孔位对齐,主梁顶部的起升高度需满足作业场景内最高堆垛物料的吊装净空要求,支腿内侧的通行净宽需预留物料横向转运的通道空间。结构细节上,所有型钢拼接位置均采用满焊工艺,焊后做应力消除处理,关键受力节点处加设加强筋板,

  避免应力集中导致的结构开裂,整体框架的连接件均采用标准高强度螺栓,便于现场组装与后期拆解转运,适配不同作业场地的转场使用需求。这类结构在建模时需提前预留各部件的安装公差,尤其是行走轮组与轨道的配合间隙、主梁与支腿的连接对位余量,避免现场安装时出现装配干涉,同时需核算不同起吊位置下的结构挠度,保证主梁满载时的下挠量在允许范围内,不影响起重葫芦的正常行走作业。
