不平衡齿轮吊索张力检测承载结构

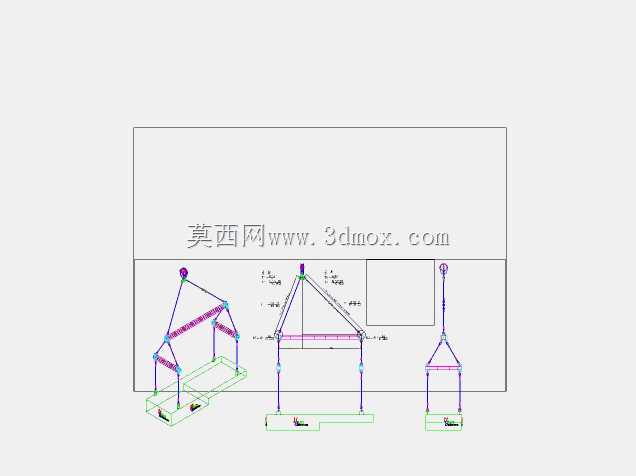

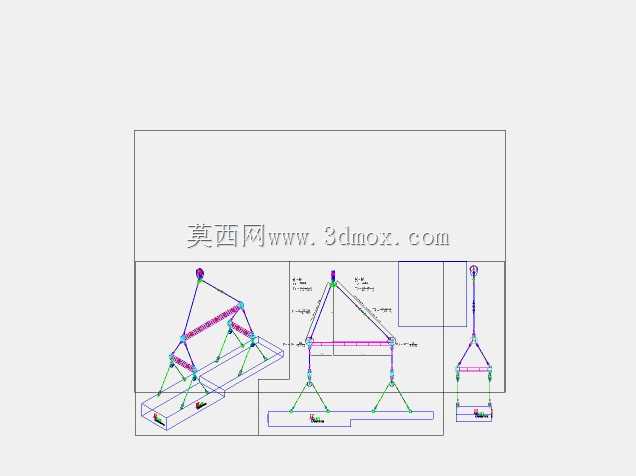

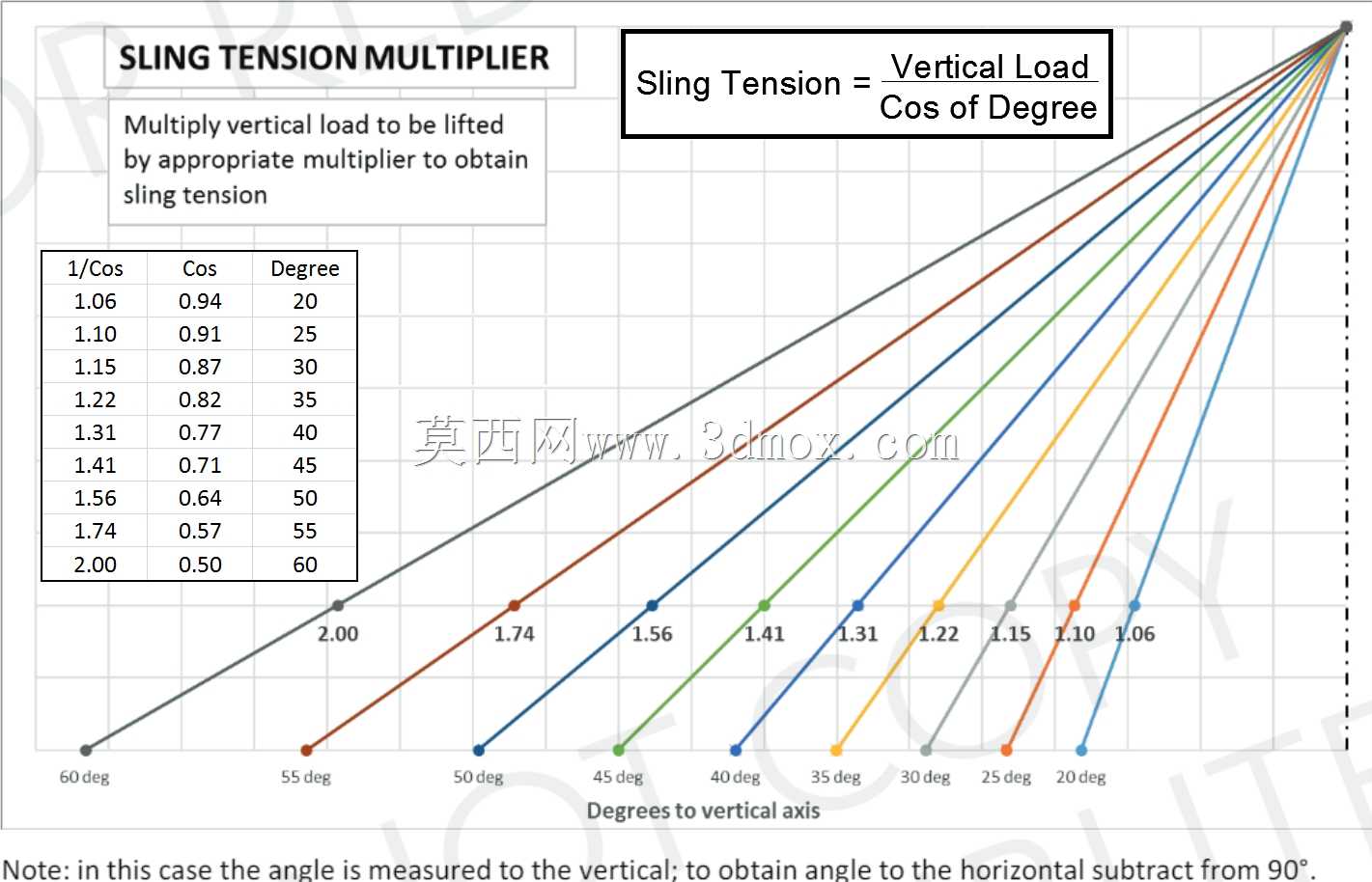

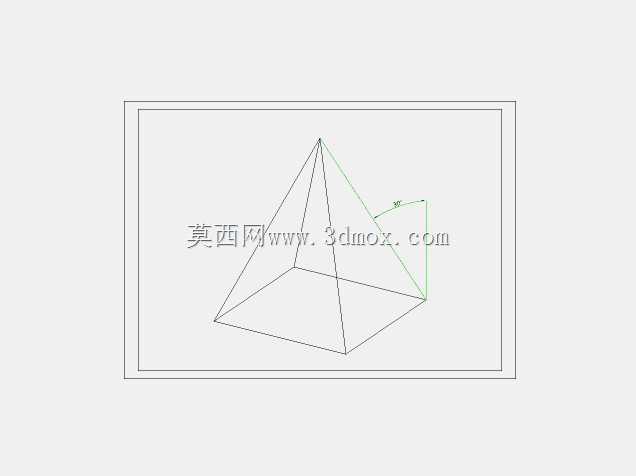

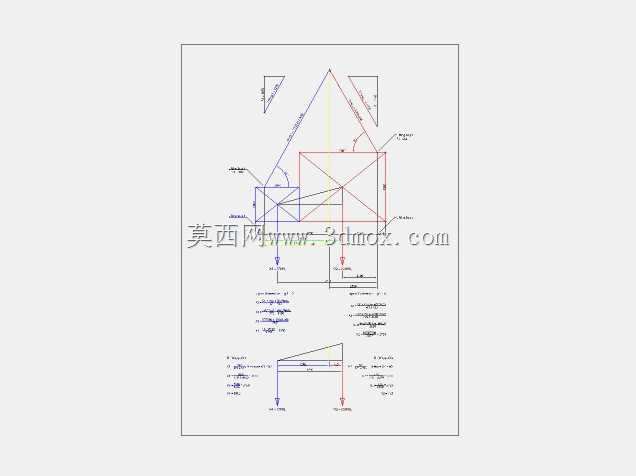

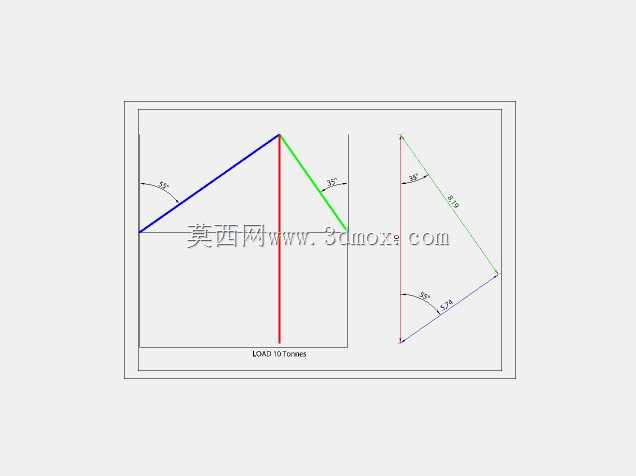

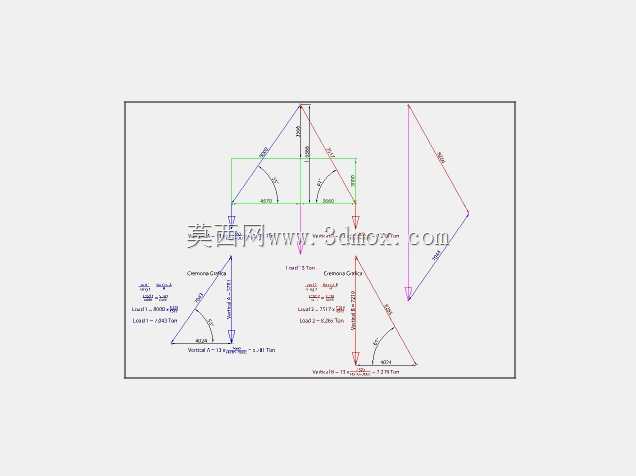

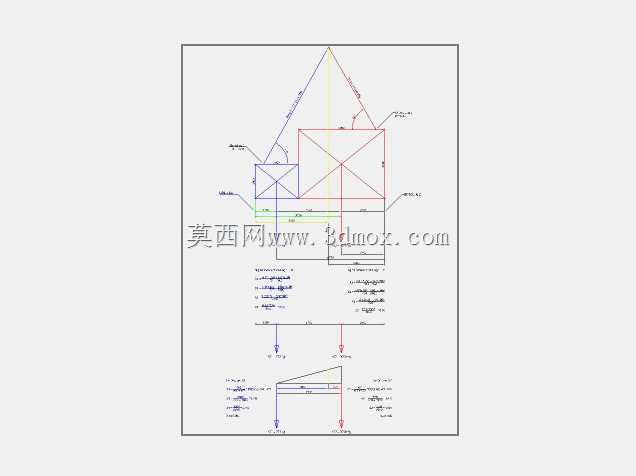

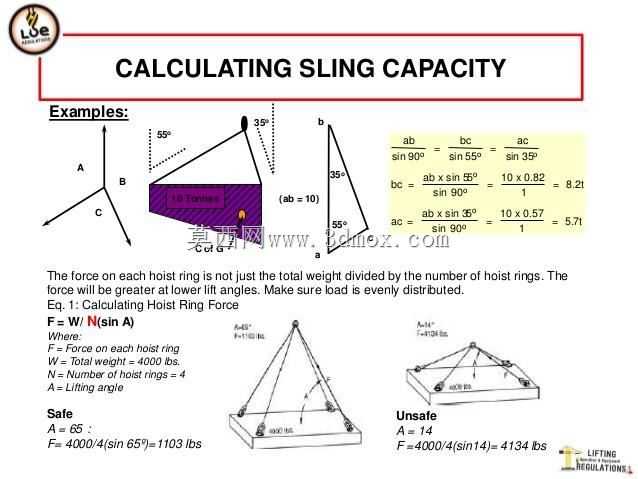

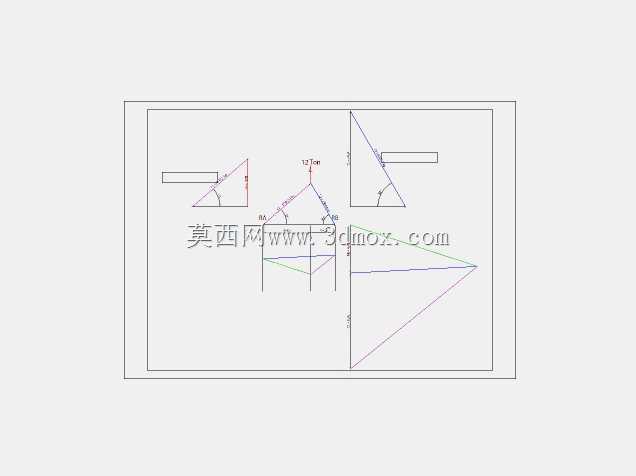

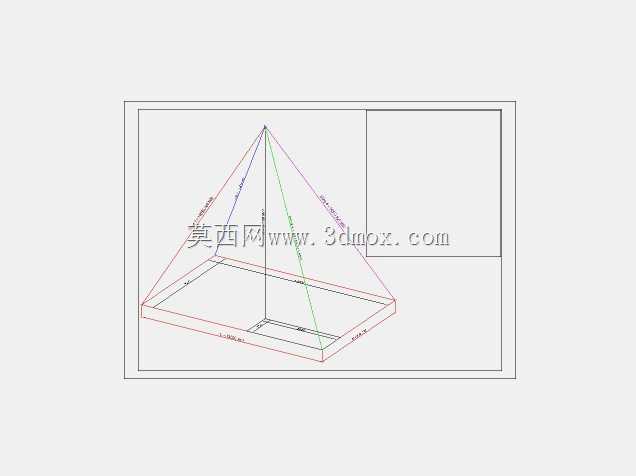

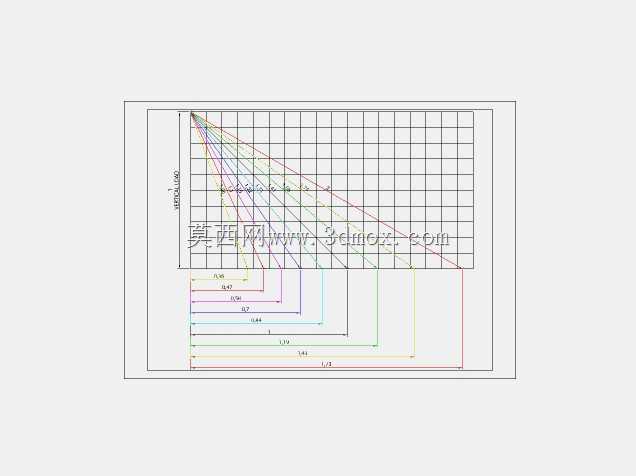

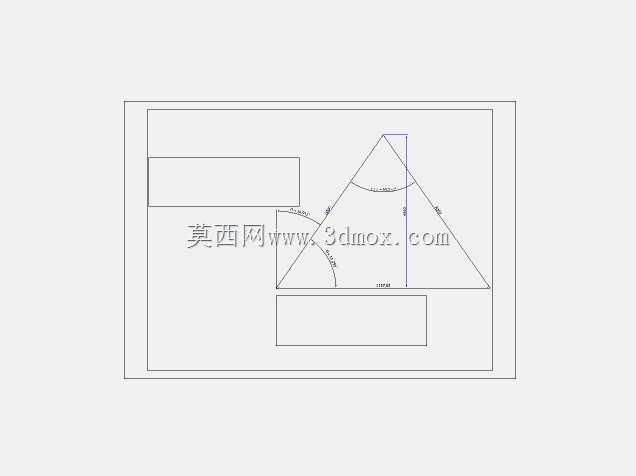

　　在重型齿轮加工、装配及转运场景中，大直径不平衡齿轮的吊装作业一直是车间安全管控的核心环节，这类工件因齿圈加工余量不均、键槽偏心布局等问题，重心往往偏离几何中心，常规等长吊索吊装时极易出现工件倾斜、索具受力不均甚至滑脱的风险，这套吊索张力承载结构正是针对该类工况开发的力学适配方案。从结构设计逻辑来看，整套装置采用三角分载式框架布局，顶部设置单吊点适配车间天车的主钩挂载，下方通过三组可调节长度的索具分支连接齿轮工件的三个装夹点位，每个索具分支末端集成张力感应模块，可实时反馈单根索具的实际受力数值，作业人员可根据反馈数据微调对应分支的索具长度，让三根索具的受力差值控制在允许范围内，抵消工件偏心带来的倾覆力矩。

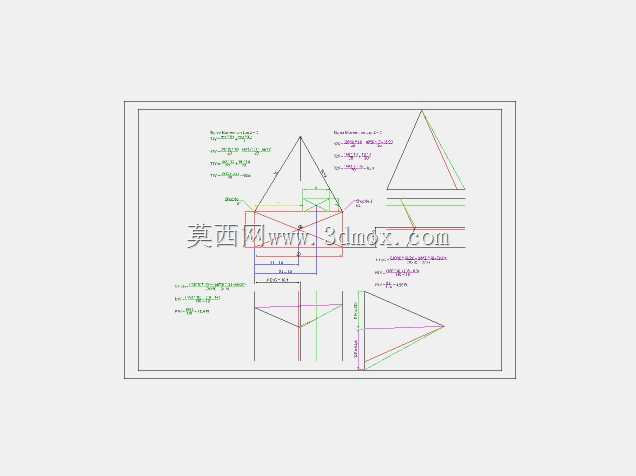

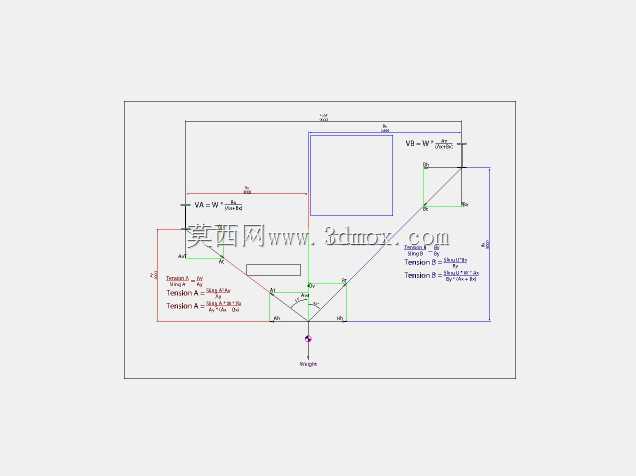

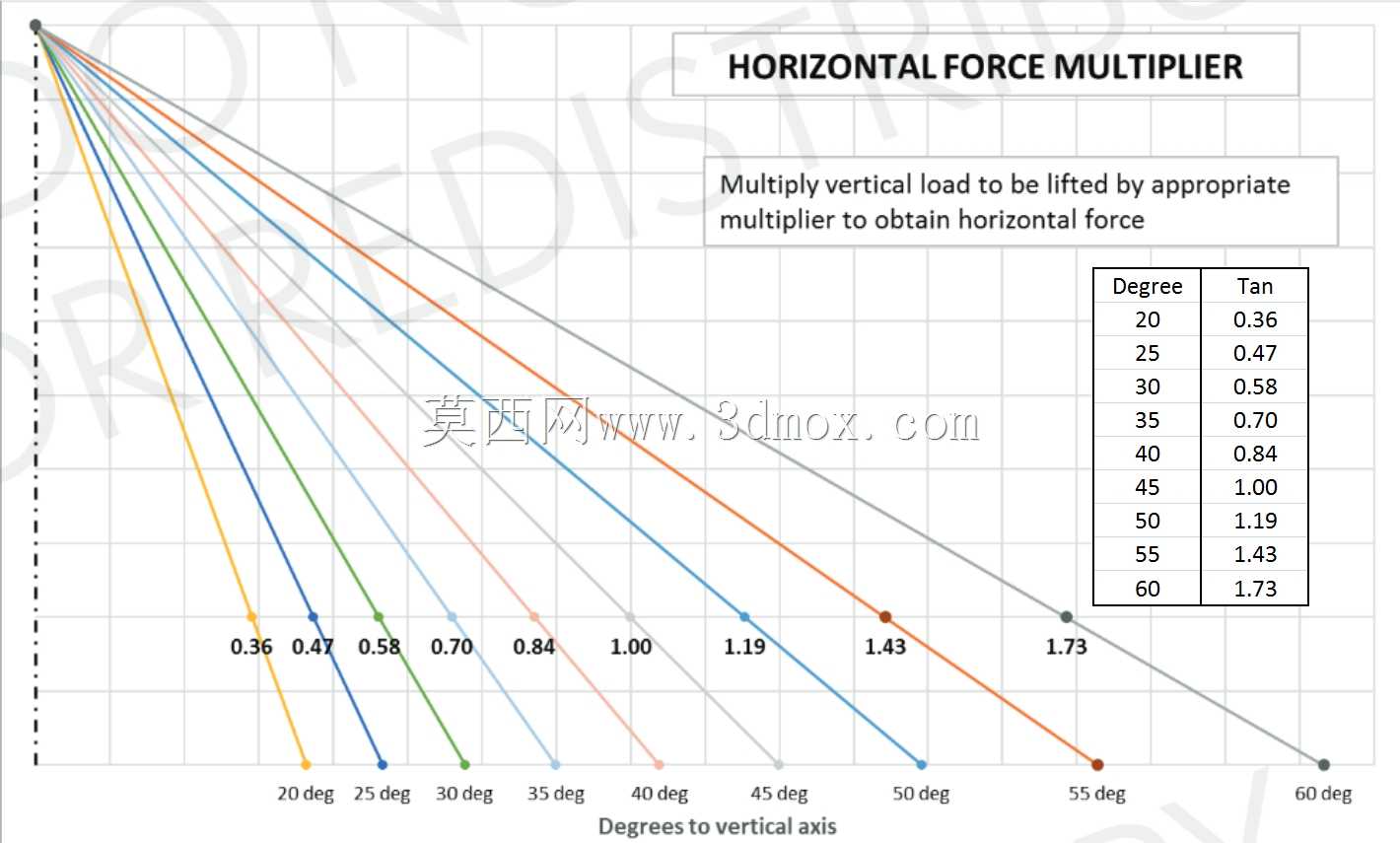

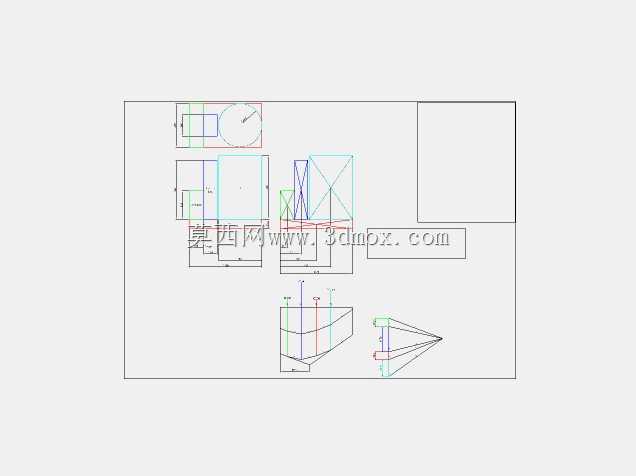

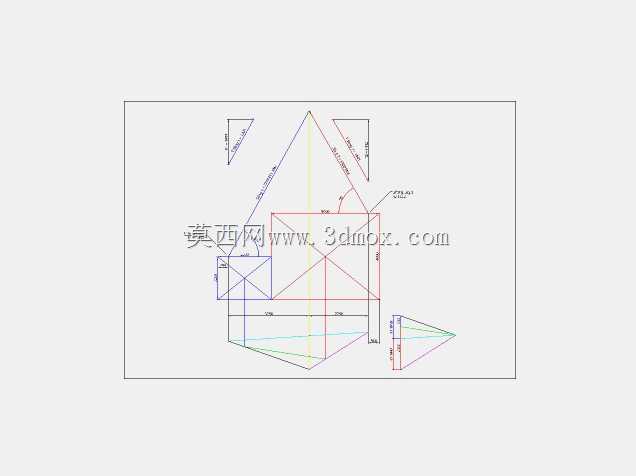

　　设计过程中优先考虑了安装边界的适配性，整套承载框架的主体采用矩形型钢焊接成型，横向跨距可适配直径800mm至1800mm的盘类齿轮工件，纵向挂载高度预留了足够的索具调节行程，最低挂载位可满足齿轮底部距离地面200mm的转运安全间隙，最高挂载位可适配高度1200mm的立式装配工位对接需求。索具分支的连接端采用万向铰接结构，可在吊装过程中自适应工件的微小偏摆，避免索具因刚性弯折出现应力集中断裂的问题，张力感应模块的受力端与索具采用同轴串联布局，检测数值直接传递索具的轴向拉力，不会因侧向分力出现检测误差。在实际应用场景中，这套结构不仅可用于不平衡齿轮的吊装转运，还可作为齿轮静平衡检测的辅助工装，吊装状态下通过三根索具的张力差值，

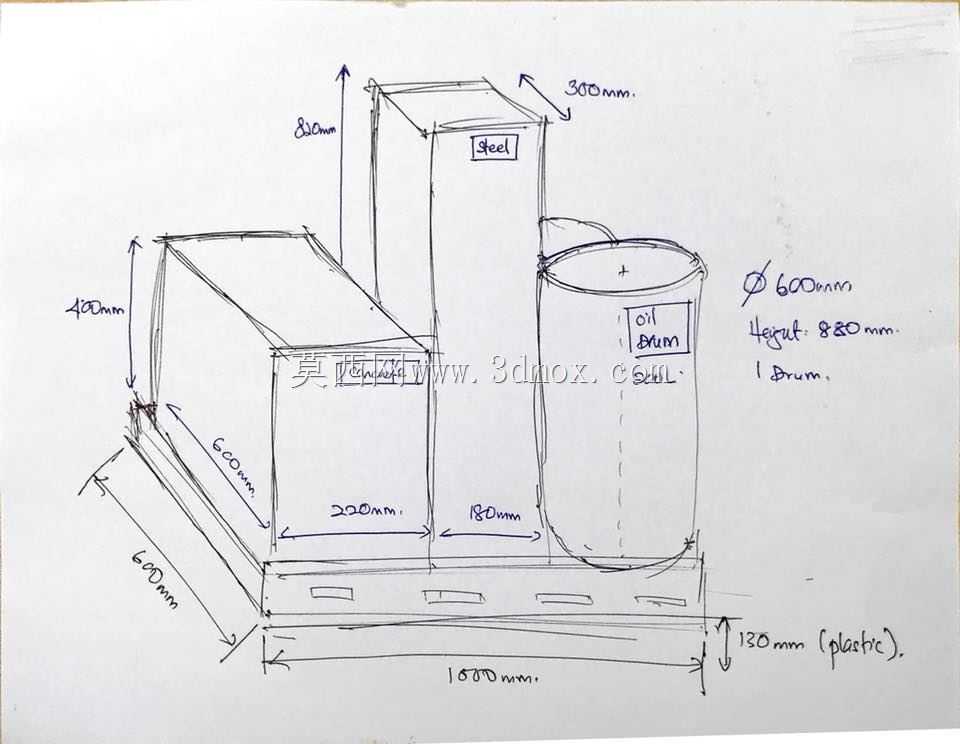

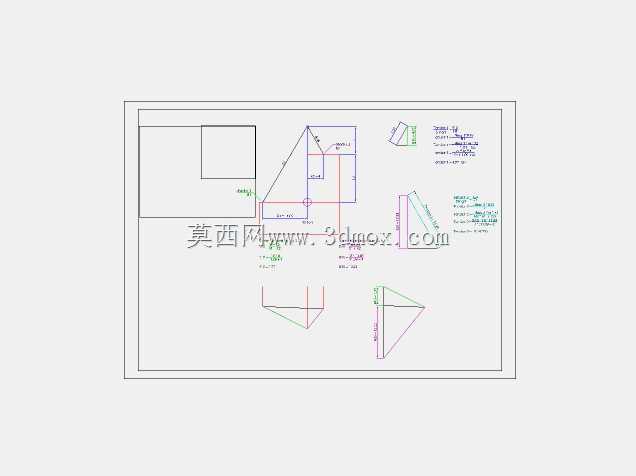

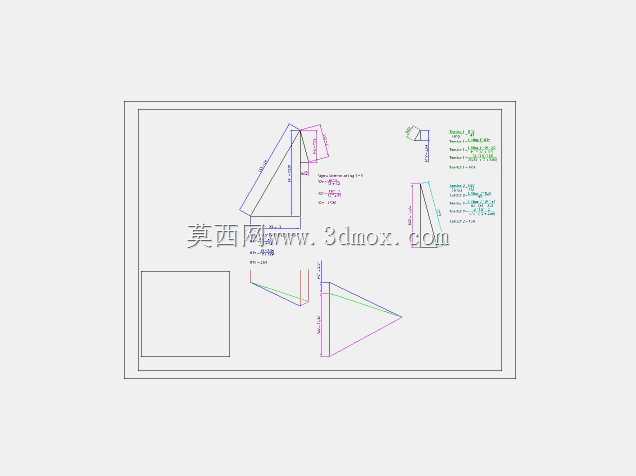

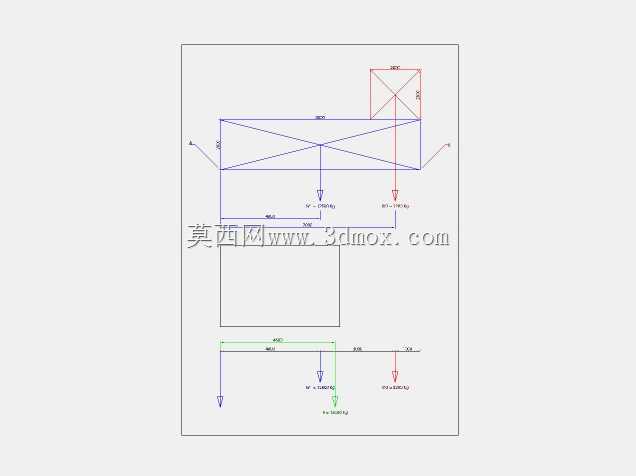

　　可快速换算出工件的偏心距与偏重方位，为后续的平衡配重工序提供精准的数据参考。框架的底部设置了可快拆的工件托板，当转运小直径齿轮时，可安装托板承托工件底部，避免索具夹持力不足导致工件滑落，托板的安装位预留了多组螺栓孔，可根据工件直径调整托板的支撑跨度。整套结构的受力节点均做了加厚处理，主吊点的卸扣安装位采用双层钢板叠焊加固，可承受最大5吨的额定挂载载荷，索具分支的调节端采用梯形螺纹传动，调节过程顺滑无卡滞，锁止机构可在调节完成后固定索具长度，避免作业过程中索具长度滑移导致受力变化。
