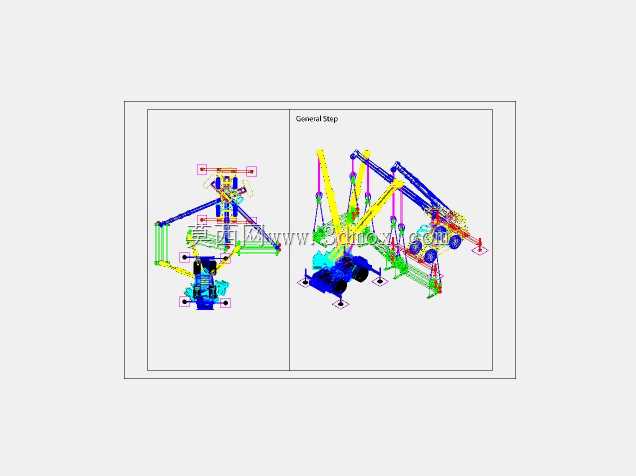

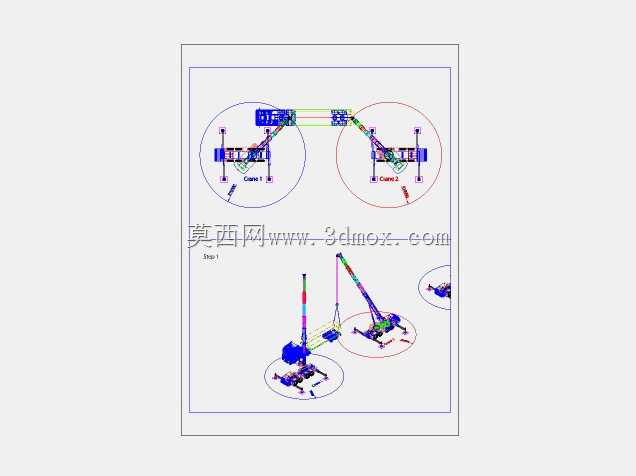

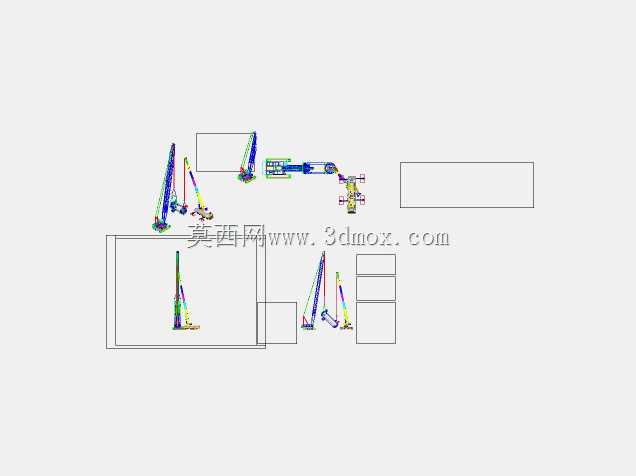

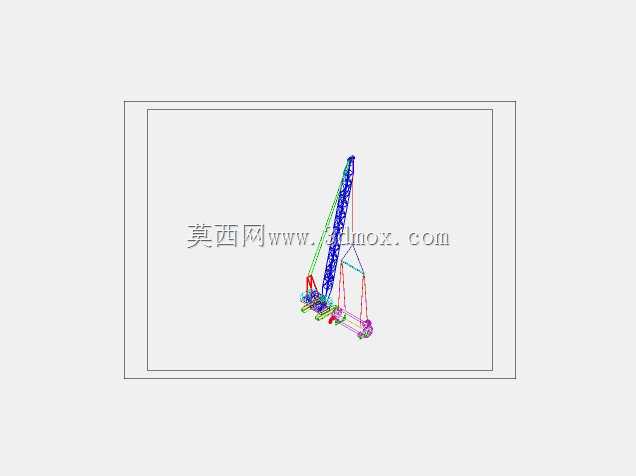

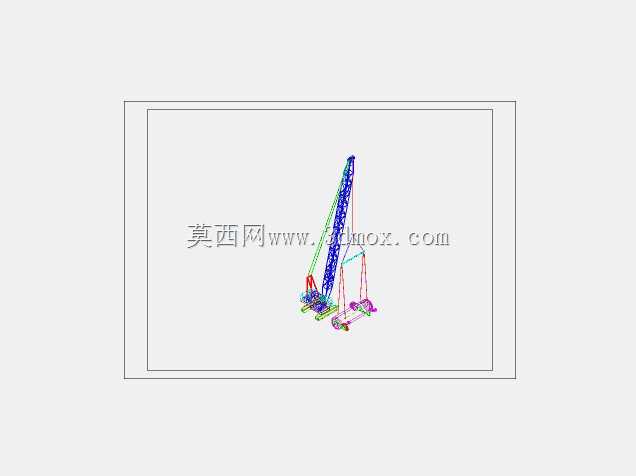

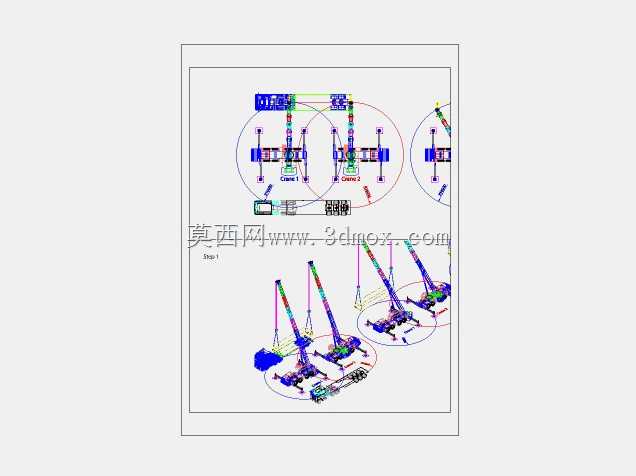

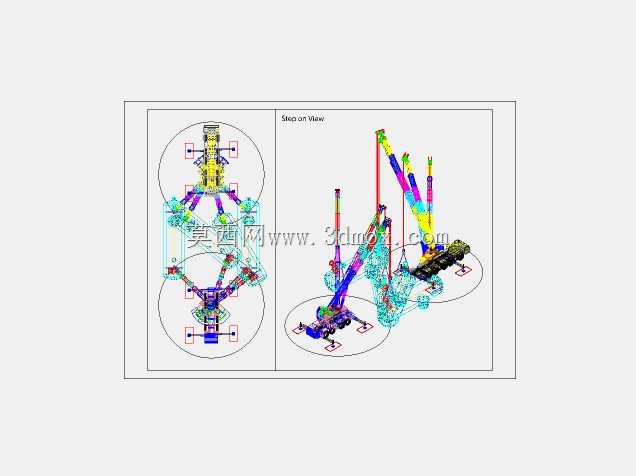

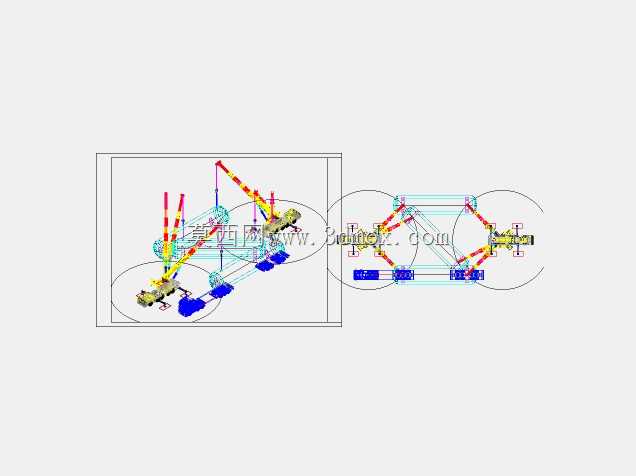

船舶吊装作业用起重设备三维结构

　　这套三维结构针对船舶修造、港口重型件吊装场景搭建，核心覆盖船坞内船体分段转运、船用设备上船安装、码头大件装卸的实际作业需求，区别于通用陆地起重设备，设计阶段充分考虑了船坞周边作业面狭窄、吊装载荷动态变化、海风侧向载荷干扰等现场实际工况。从功能特性来看，整套结构包含主吊臂变幅机构、多组吊点索具配套、底盘支腿稳定结构，可根据不同吊装重量调整臂架伸展长度，支腿展开范围适配船坞边缘硬化地面的承载边界，避免作业时出现地面沉陷引发的侧翻风险。设计思路上，先梳理了船舶吊装常见的载荷区间，从几十吨的船用辅机到上百吨的船体分段，对应匹配不同的吊点组合方式，索具部分做了可拆分的模块化设计，可根据被吊件的外形调整吊点间距，减少吊装过程中被吊件的形变风险。

　　外形尺寸方面，主臂完全伸展时的作业半径覆盖船坞内常见的船体宽度范围，收回状态下的整机宽度满足厂区内部道路的通行要求，支腿展开后的横向跨距经过稳定性校核，在六级海风工况下仍能保证额定载荷下的作业安全。安装边界上，底盘的接地比压参数适配船坞、码头常见的混凝土地面承载能力，无需额外做大面积的地面加固，转台回转范围避开了船坞周边的固定塔吊、输电线路等常见障碍物，作业时的臂架最低高度满足船体上层建筑的通行避让要求。结构细节上，各铰接点的位置做了受力优化，减少变幅过程中的应力集中，索具连接端的结构适配不同规格的卸扣，方便现场作业时快速更换配套吊具，配重块的位置可根据作业半径调整，进一步提升不同工况下的整机稳定性，整套结构的建模过程严格按照起重设备设计规范做了干涉检查，各运动部件在全行程动作时无碰撞卡滞，可直接用于吊装方案的可视化推演、作业前的工况模拟验证，帮助现场施工人员提前预判吊装过程中的风险点，优化吊装作业的流程排布。
