多吊点平衡式吊装吊梁结构设计

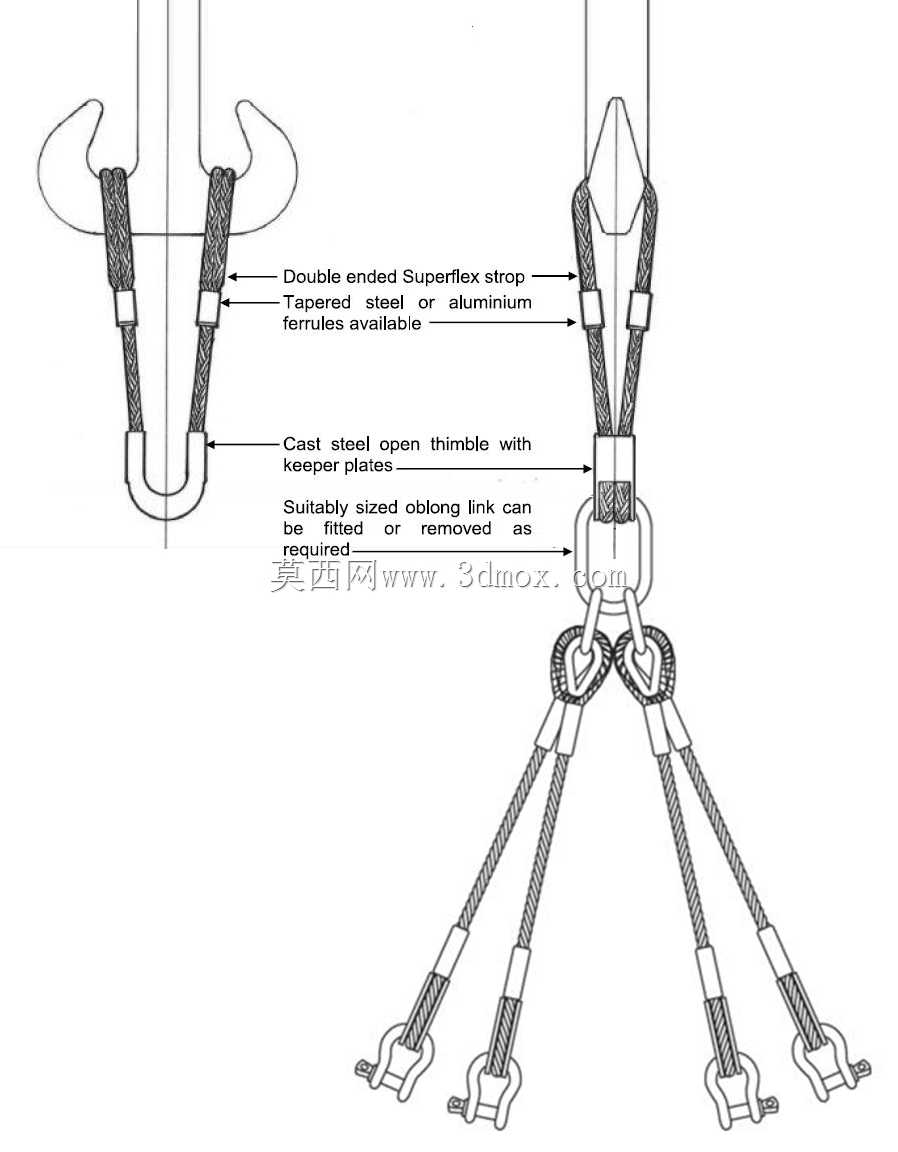

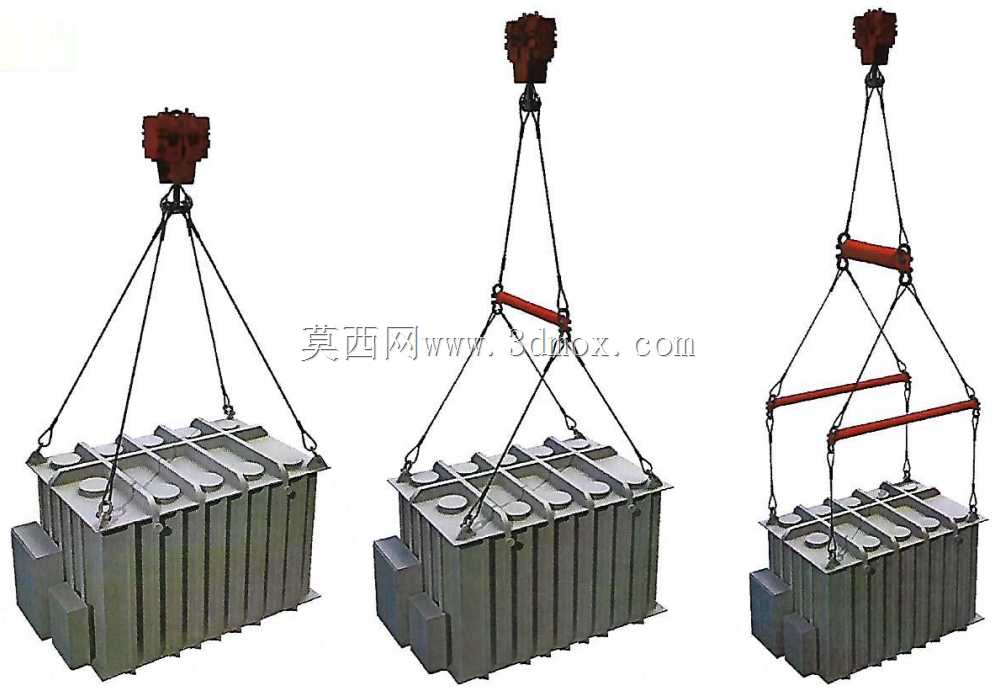

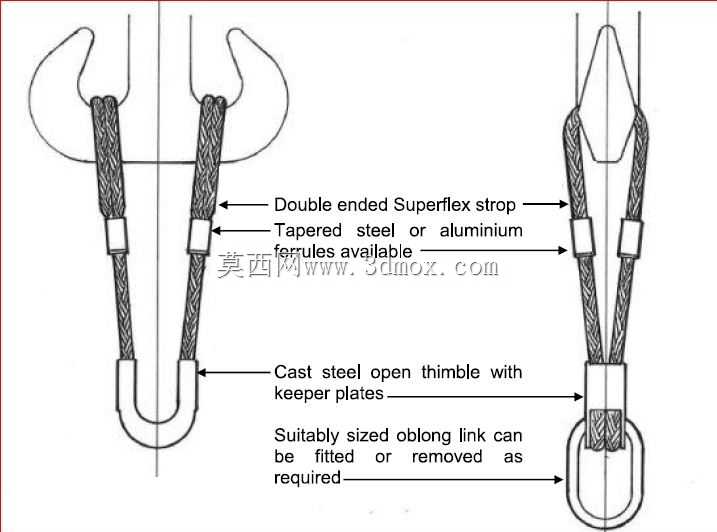

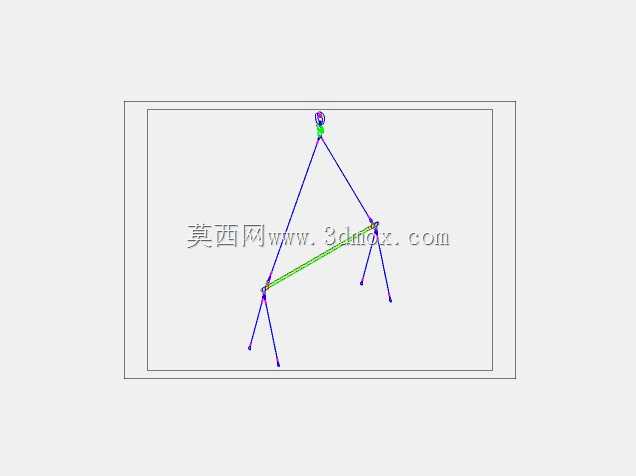

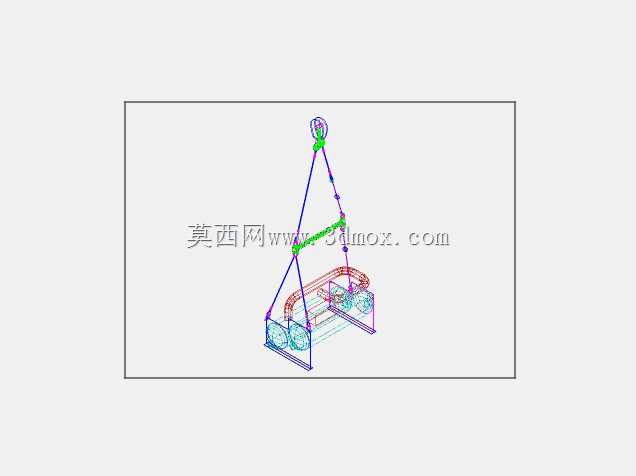

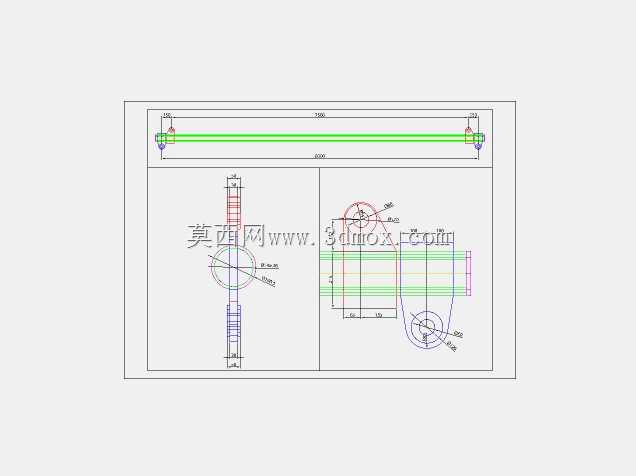

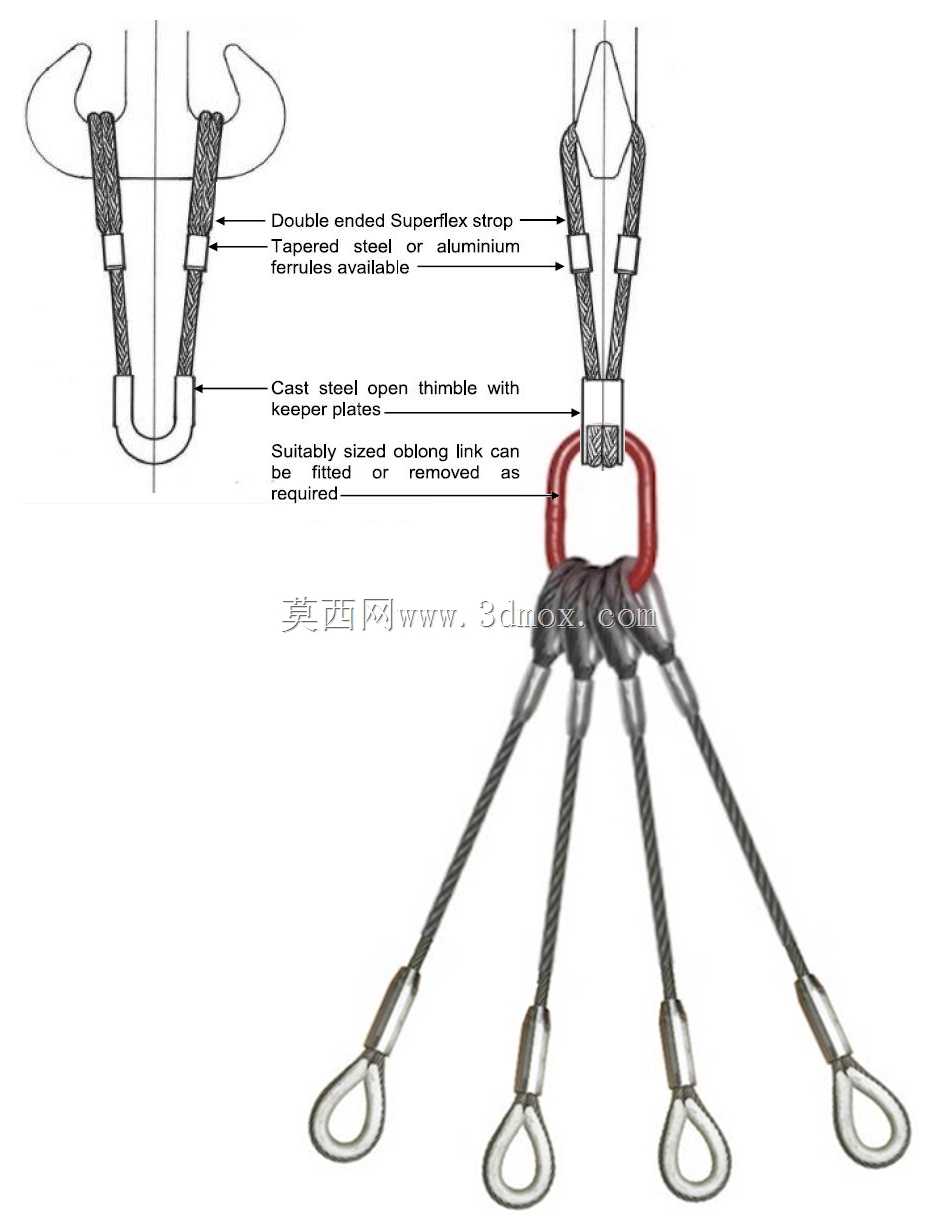

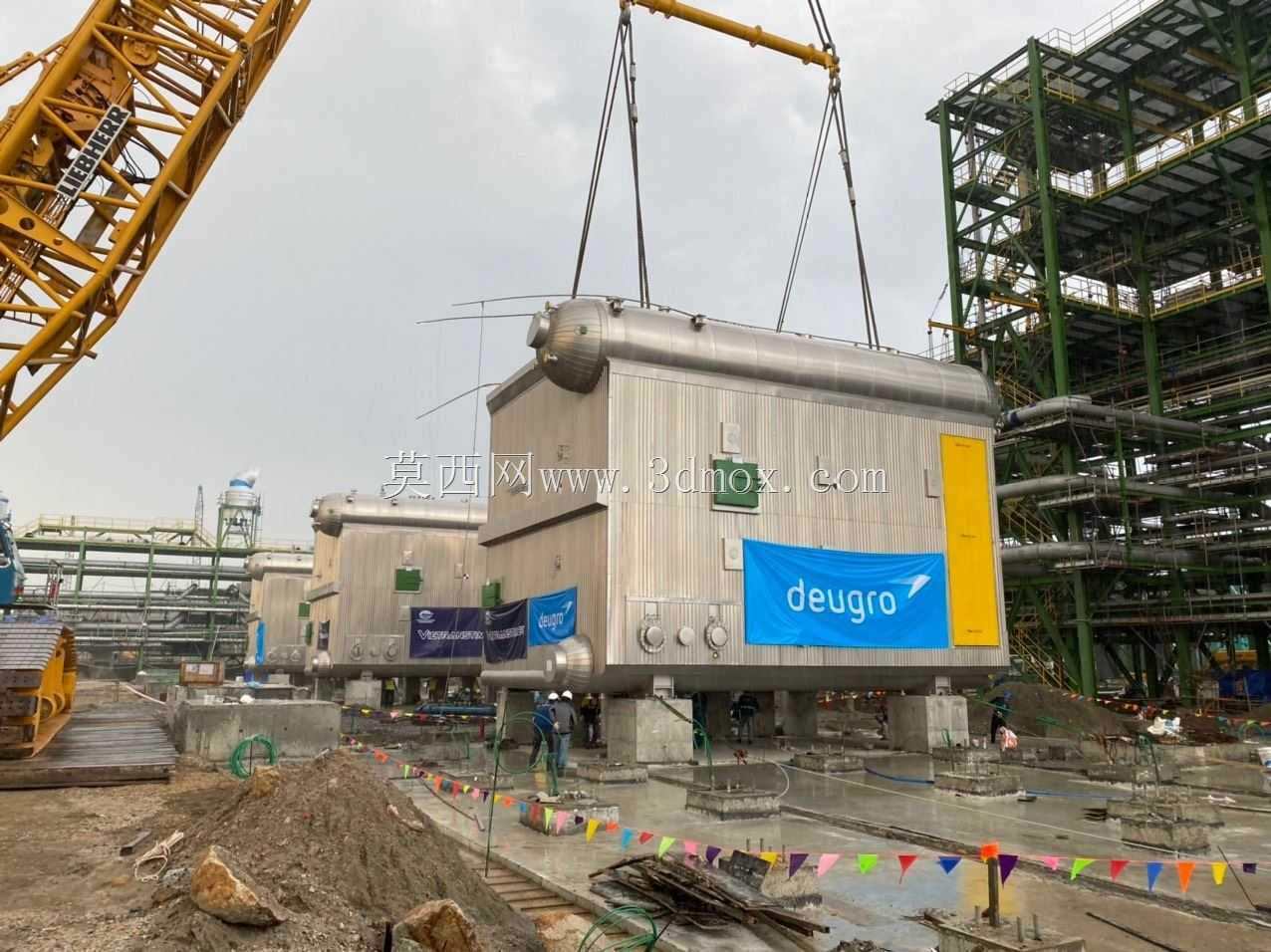

　　在重型工件转运、精密设备厂区移位、大型结构件车间吊装作业场景中，单吊点吊装极易出现载荷偏斜、工件摆动磕碰、吊索受力不均断裂的问题，这类多吊点平衡吊梁正是为解决此类工况痛点设计的专用吊具。从结构设计逻辑来看，该吊梁采用三角稳定受力构型，顶部设置单组主吊耳适配起重机吊钩，下部通过多根可调长度的吊索分支连接待吊工件的多个吊点，各分支吊索的长度可根据工件重心位置微调，确保吊装过程中工件始终保持水平姿态，避免偏载带来的结构应力集中。设计阶段首先核算了吊梁主体的抗弯截面模量，主承载梁采用箱型截面构型，相比同重量的型钢构件抗扭性能提升40%以上，能够承受吊装启动、制动瞬间的动载荷冲击，吊耳位置均做了局部加厚处理，配合圆弧过渡结构消除应力集中隐患，

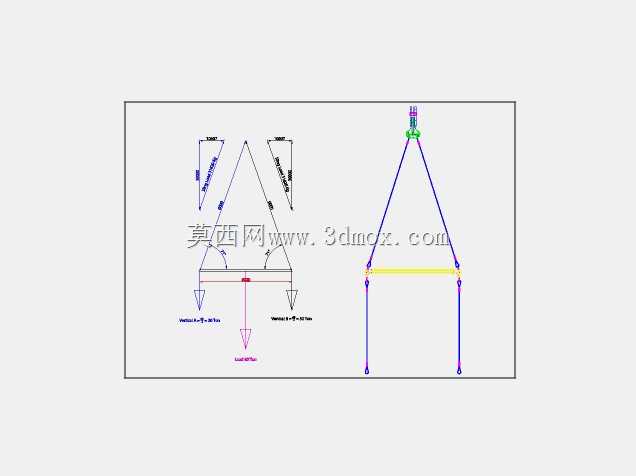

　　避免长期交变载荷下出现疲劳裂纹。从安装边界来看，该吊梁顶部主吊耳的开孔尺寸适配常规起重吊钩的销轴直径，下部各分支吊点的间距可根据待吊工件的吊点分布做模块化调整，无需额外加工适配结构，整体吊装作业时的垂直占用高度经过优化，在车间净空有限的厂房内也能完成大尺寸工件的吊装转运，不会出现吊具过长导致工件起升高度不足的问题。实际作业过程中，该吊梁能够将上部起重机的单点起吊力均匀分配到下部多个吊点，单根吊索的受力相比直接用吊索捆绑工件降低60%左右，既可以保护工件表面不被吊索挤压变形，也能减少吊索的磨损速率，延长吊具使用寿命。针对外形不规则、重心偏离几何中心的工件，可通过调整各分支吊索的长度，将整体吊重的重心与主吊点的垂线重合，

　　彻底避免吊装过程中工件倾斜滑落的风险，在传感器精密组件、大型机加工件、装配完成的功能模块转运场景中，这类吊梁能够大幅提升吊装作业的安全性，减少工件吊装损伤概率。吊梁主体的各连接节点均采用可拆卸销轴结构，日常维护时可快速拆解检查销轴磨损情况，磨损超限时只需更换对应销轴即可，无需整体更换吊梁，降低了工装维护成本。
