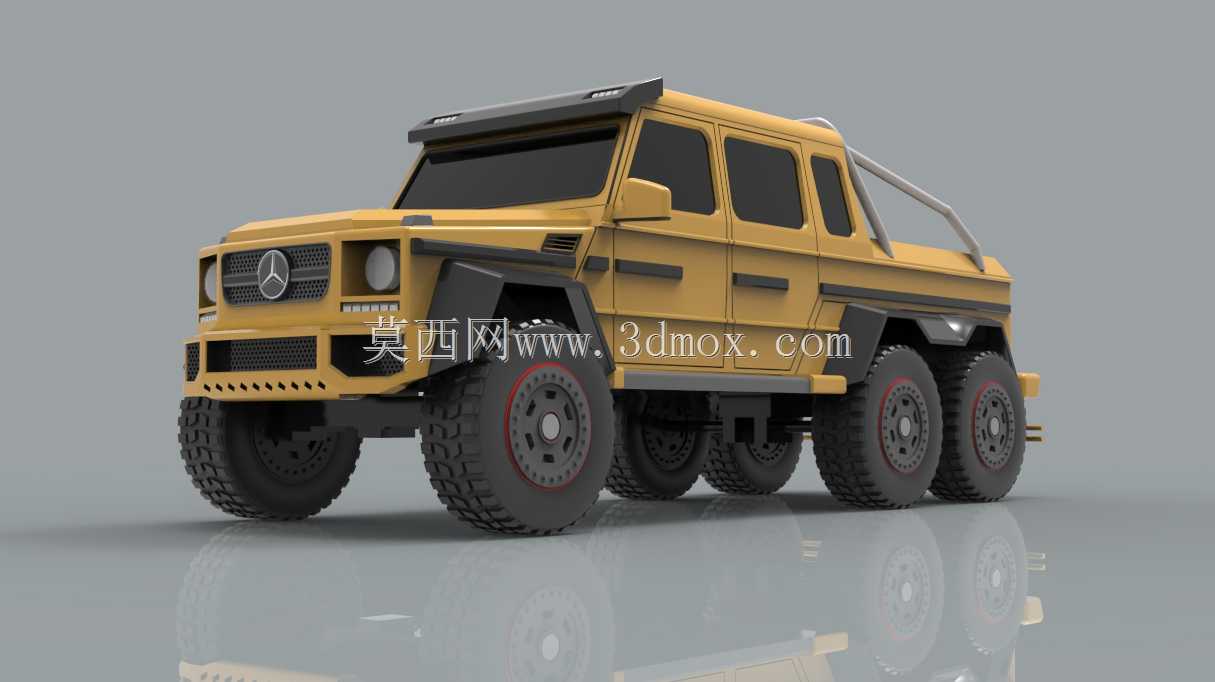

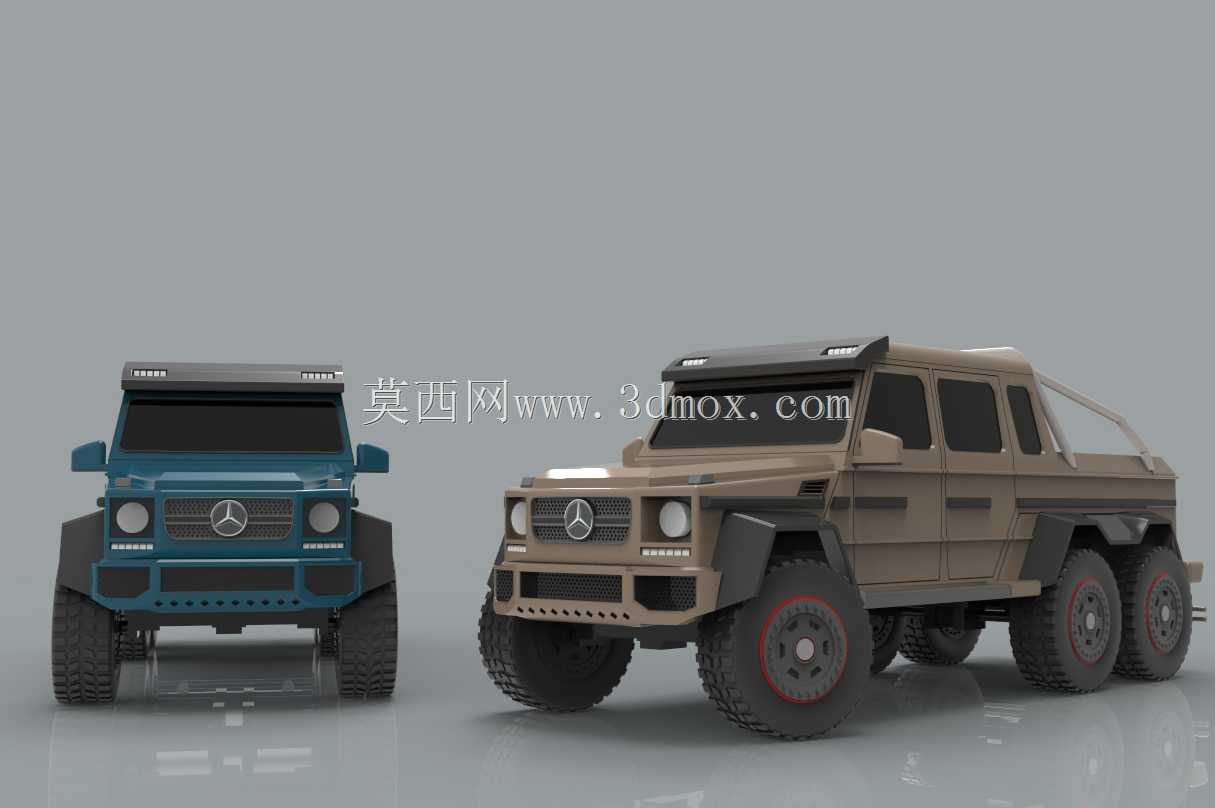

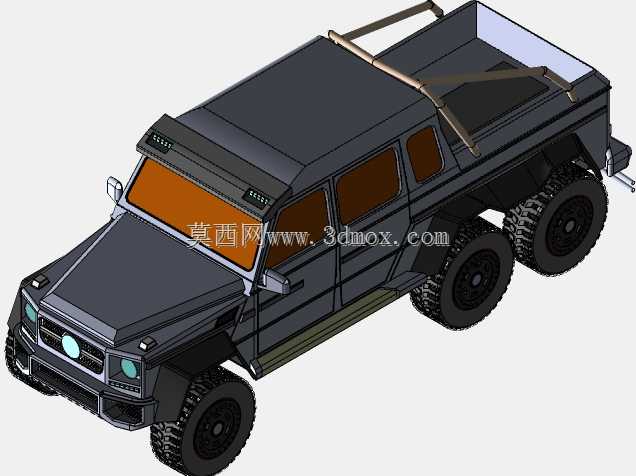

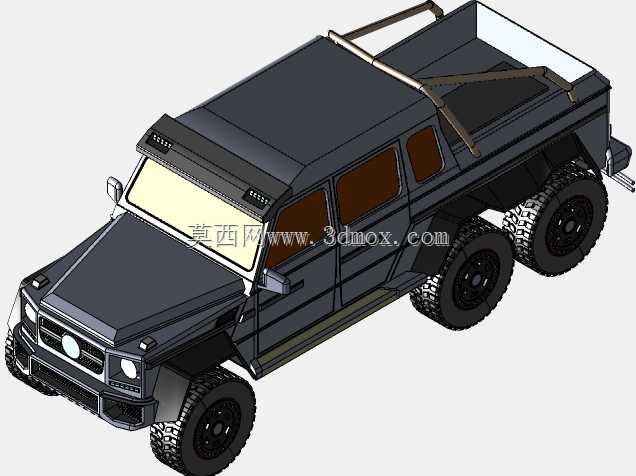

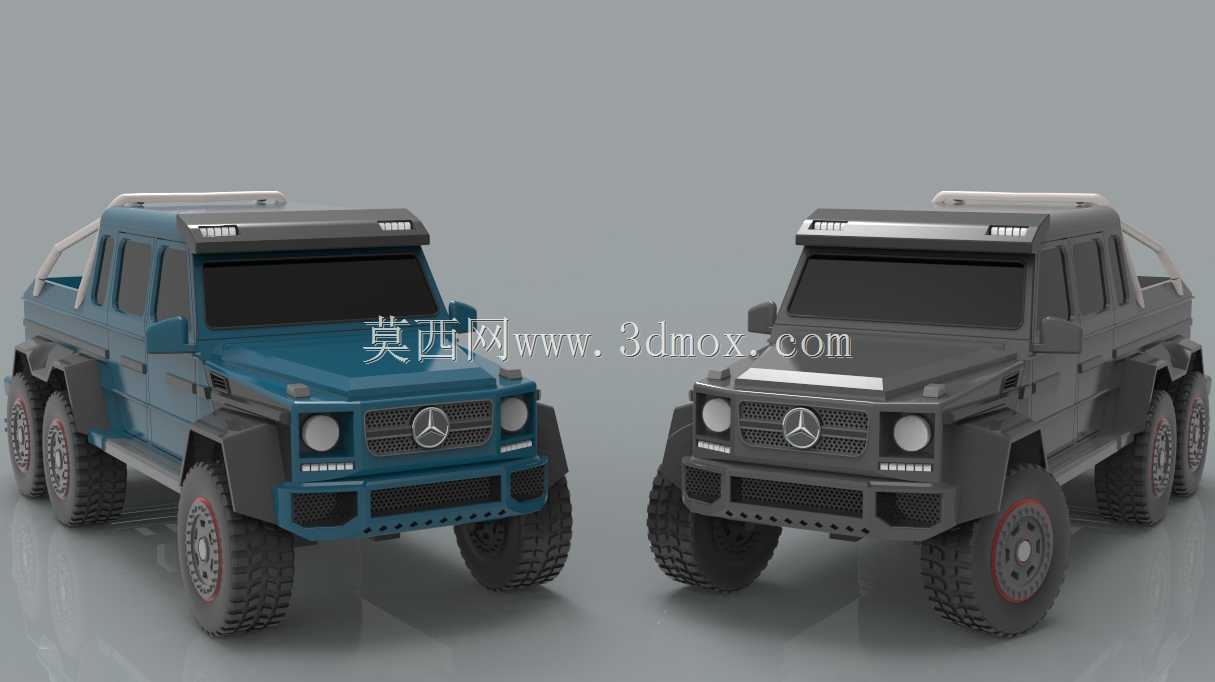

六轮驱动越野皮卡整车结构三维数模

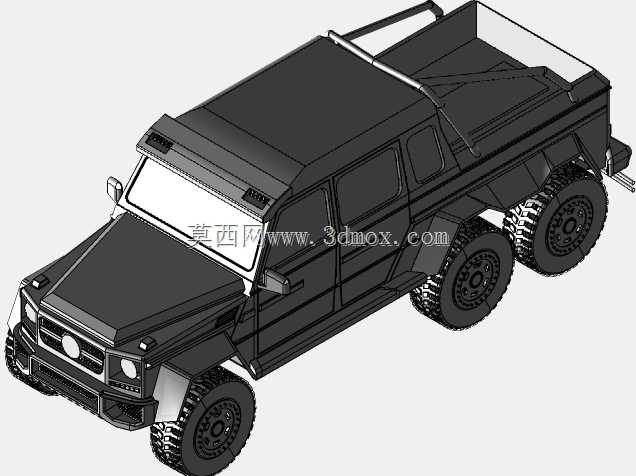

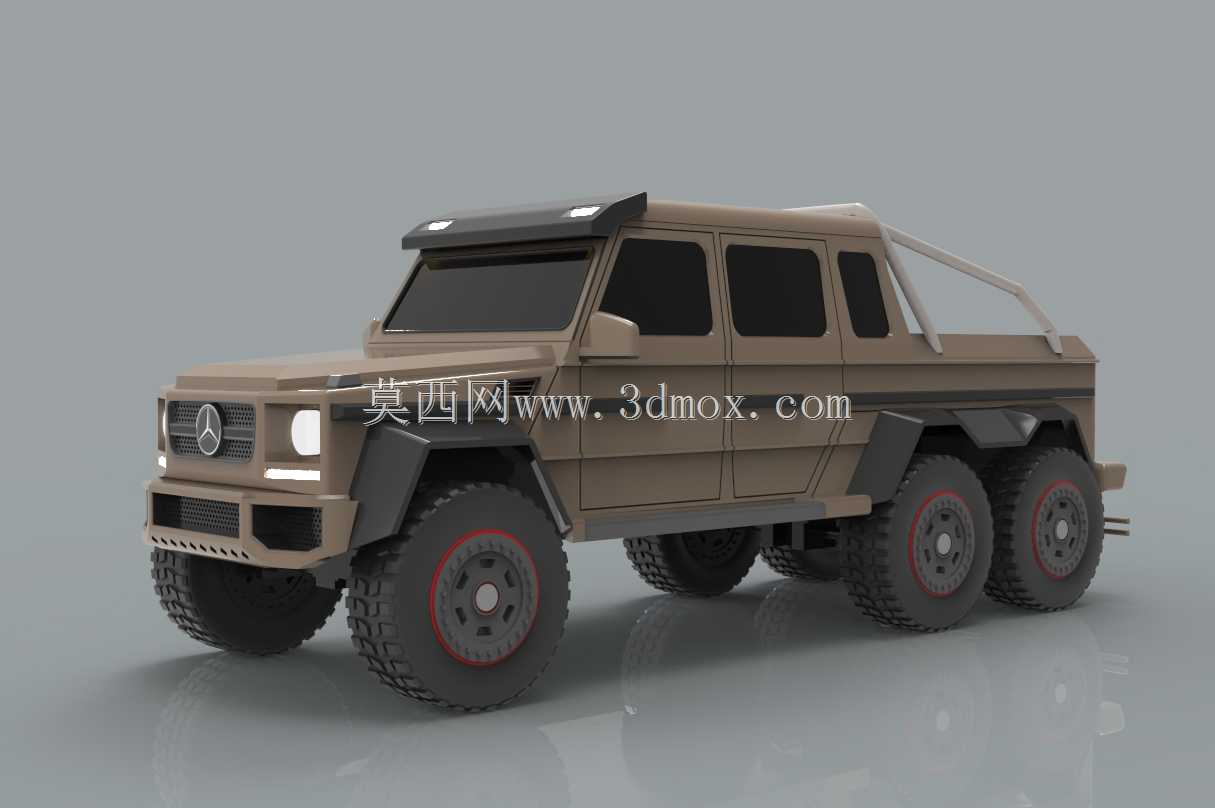

　　该六轮驱动越野皮卡的三维数模完整还原了硬派越野车型的全系统结构，从工程应用角度看，这类车型主要面向极端复杂地形的通勤、特种作业搭载场景，可适配野外勘探、林区作业、荒漠穿越等常规四驱车型难以覆盖的通行需求，相比常规四轮越野车型，额外增加的一组驱动桥能将整车动力分配到六个接地车轮，大幅降低松软路面、陡坡、沟壑地形下的车轮打滑概率，单轮接地比压的降低也让车辆在非铺装路面的通过性得到本质提升。从结构设计思路来看，该车型沿用了经典硬派越野的非承载式车身架构，梯形大梁作为整车承载核心，将动力总成、悬架系统、车桥、货厢结构全部集成在大梁之上，车身壳体仅作为驾乘舱的围护结构，在极端越野工况下，车架可承受大部分扭转、冲击载荷，

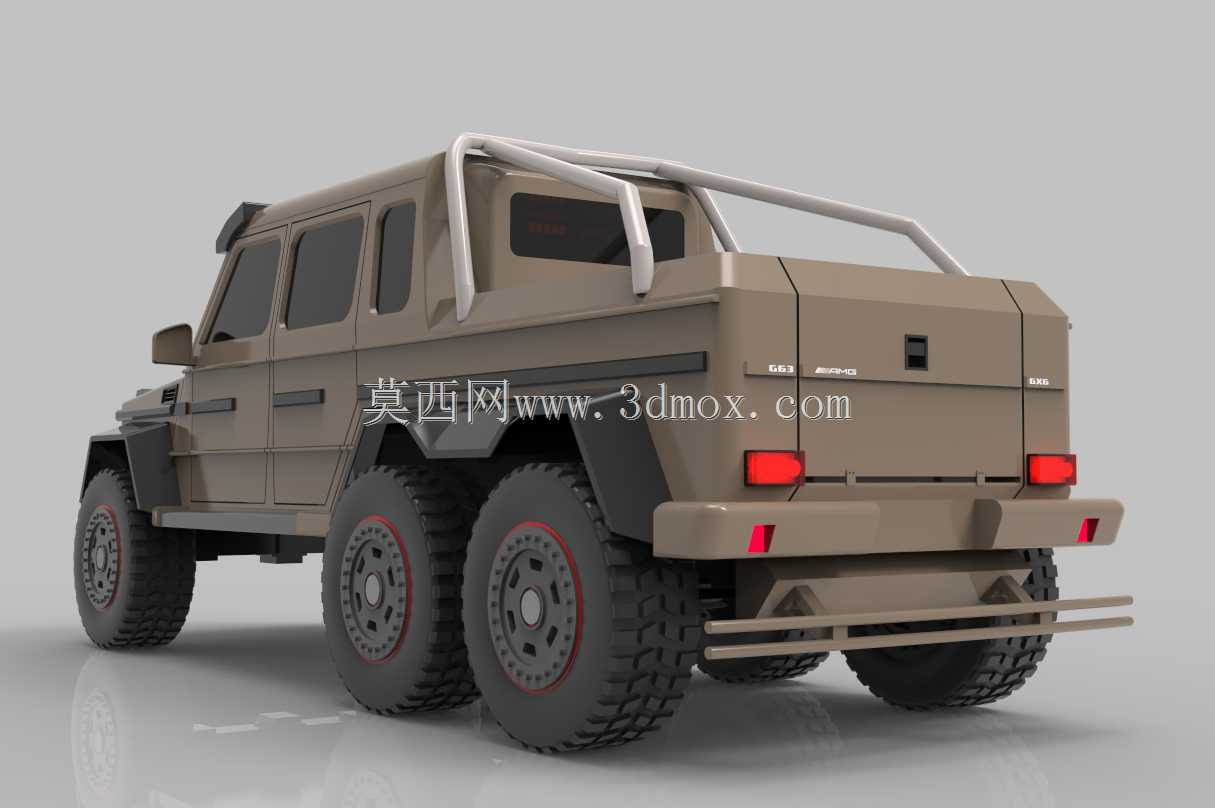

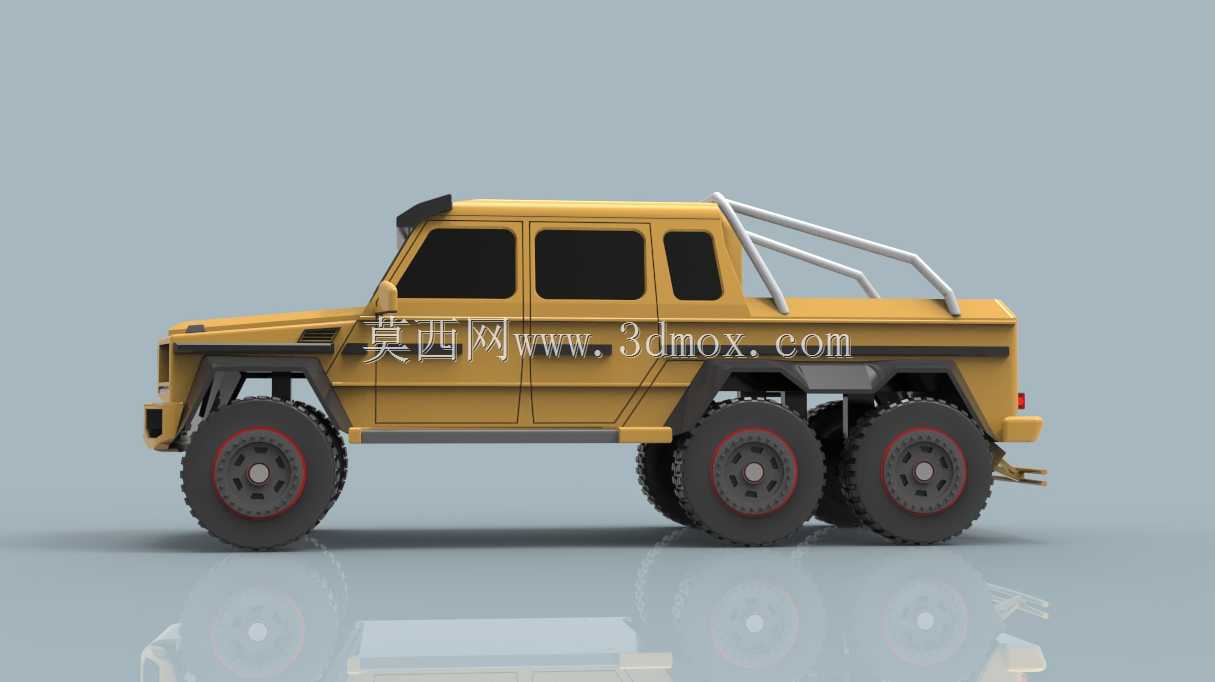

　　避免车身壳体出现变形开裂问题。动力端采用V型八缸双涡轮增压动力单元，动力输出通过分动箱分配到三根驱动桥，每根车桥都配备差速锁止机构，可在单轮或多轮失去附着力时将动力传递到有抓地力的车轮，配合门式车桥结构，车桥轴心高于车轮轴心，在不增大车轮直径的前提下大幅提升了整车最小离地间隙，减少了底盘托底的风险。外形尺寸方面，该车型相比常规四门G级车型在轴距方向增加了一组车桥的安装空间，后悬部分设置了开放式货厢结构，可搭载备用油桶、作业工具、特种装备等物资，货厢前部设置的防滚架结构既可以在车辆翻滚时为驾乘舱提供防护，也可作为辅助灯具、救援装备的安装基座。建模过程中完整还原了悬架的行程边界，前后桥均采用硬轴搭配螺旋弹簧与阻尼减震器的结构，

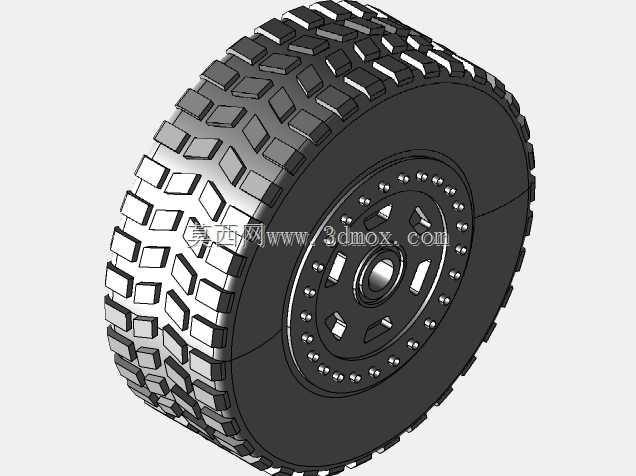

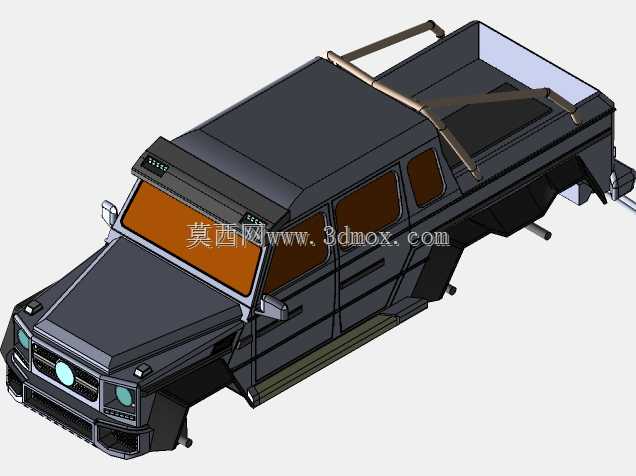

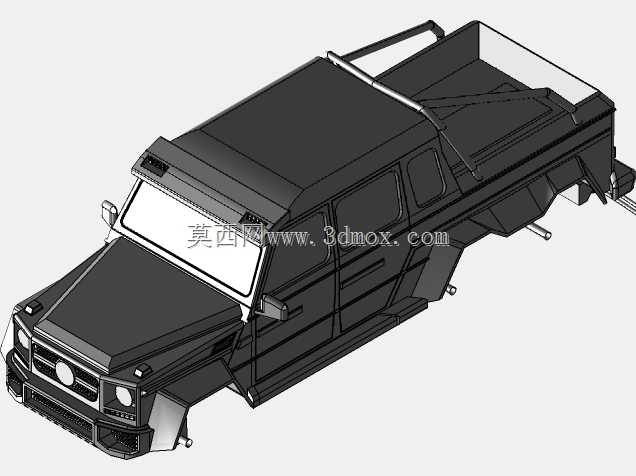

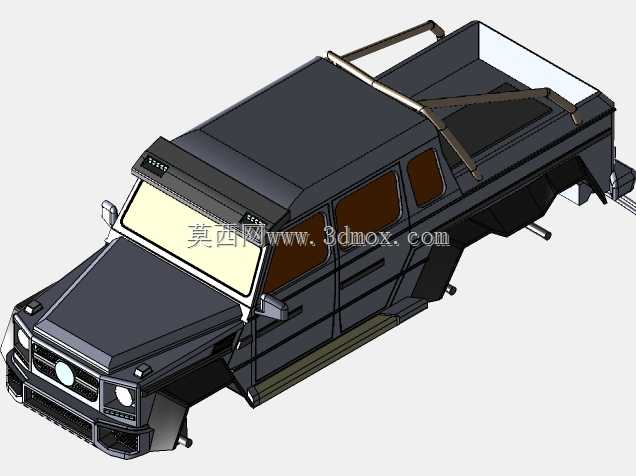

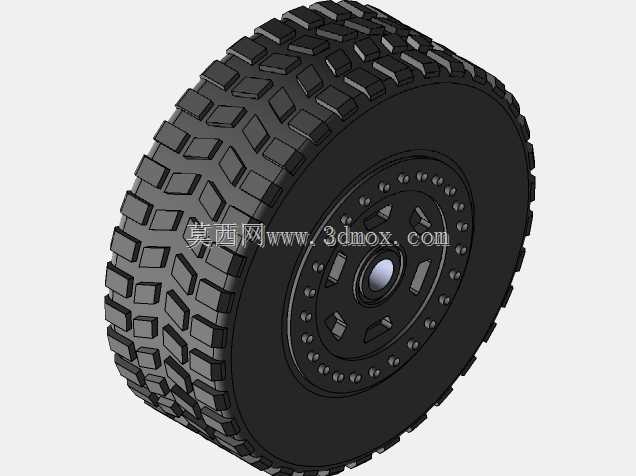

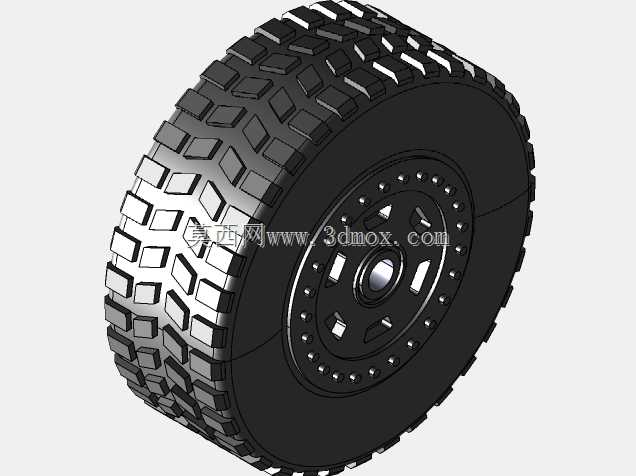

　　预留了足够的悬架跳动空间，避免极限越野工况下悬架部件与车架、车轮发生运动干涉；转向系统仅作用于前桥，匹配大尺寸越野轮胎的转向角度设定，兼顾了转向灵活性与大轮胎的结构强度需求；车身覆盖件的安装边界也做了完整还原，宽体轮眉结构可覆盖大行程跳动的轮胎，避免行驶中泥浆、碎石击打车身侧面，前部防撞杠预留了绞盘安装位，可满足越野救援的加装需求，侧踏结构的安装点直接固定在车架纵梁上，可承受大重量踩踏而不损伤车身覆盖件。
