蜗轮蜗杆式电动螺旋顶升装置结构设计

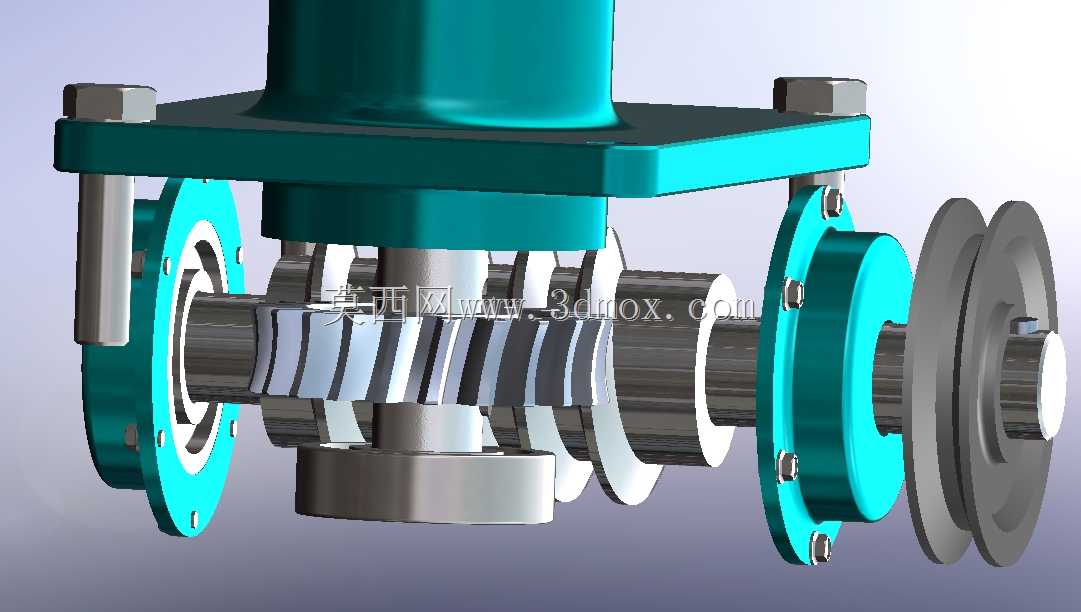

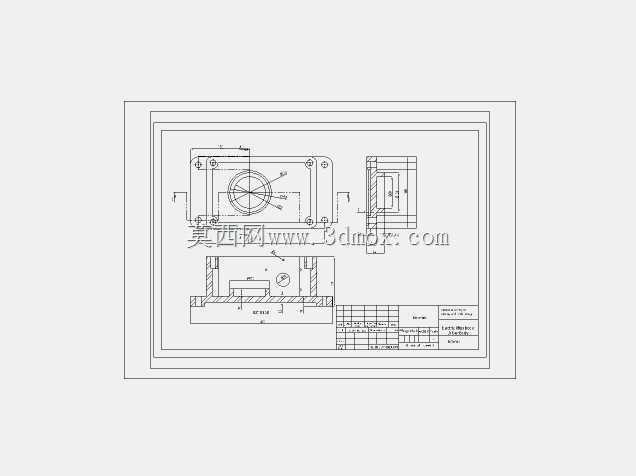

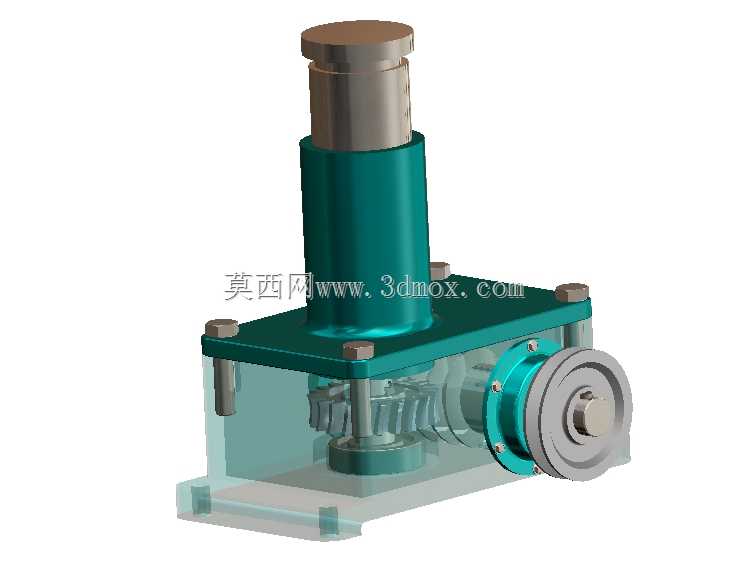

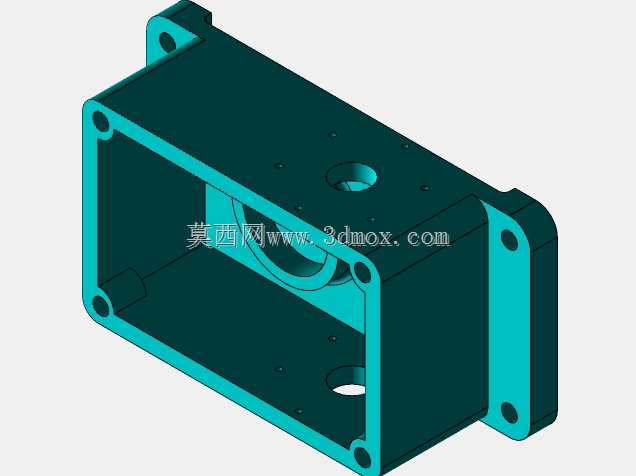

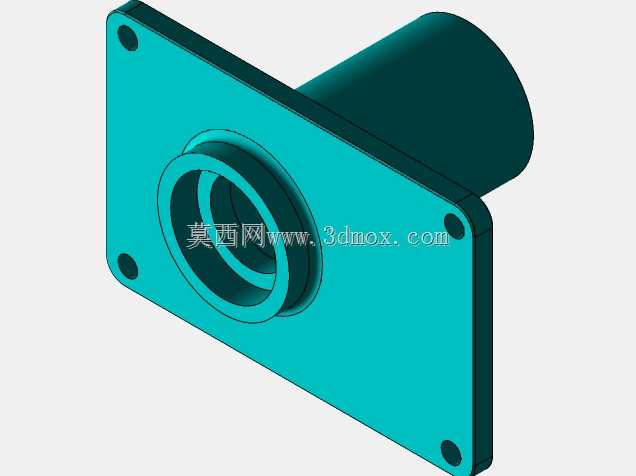

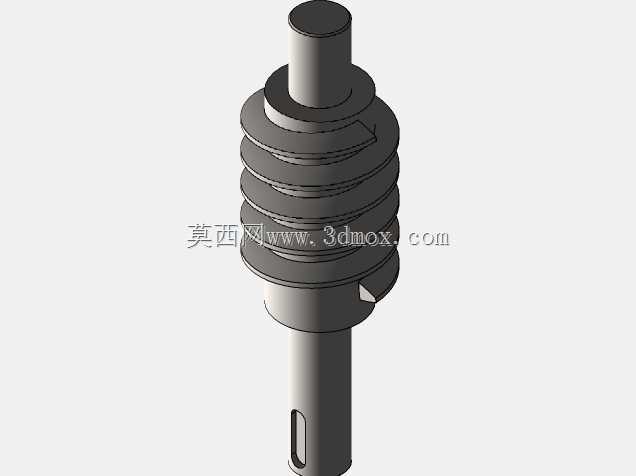

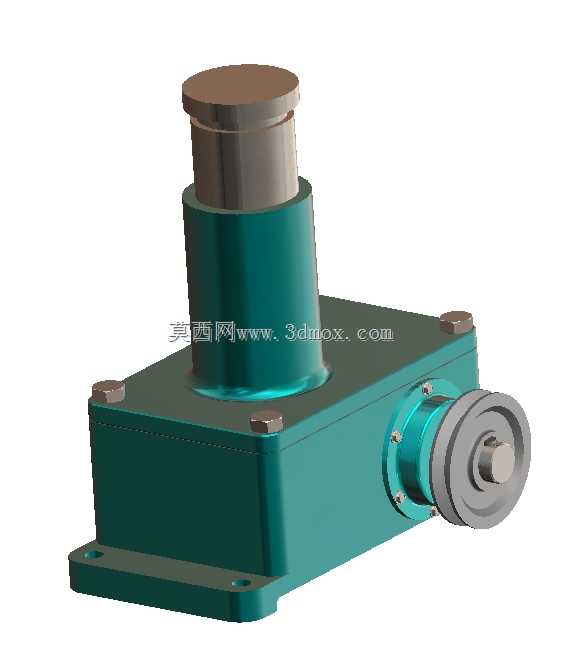

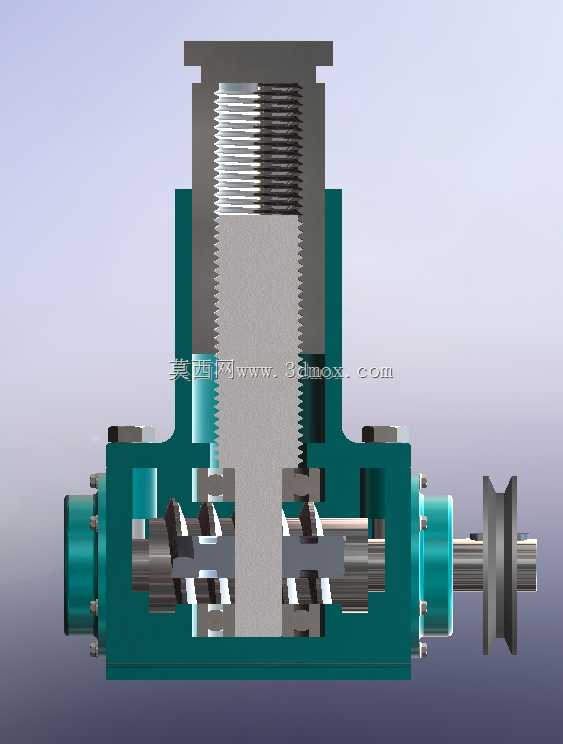

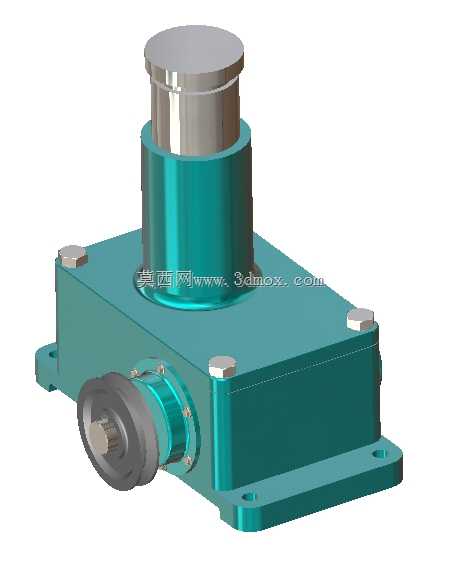

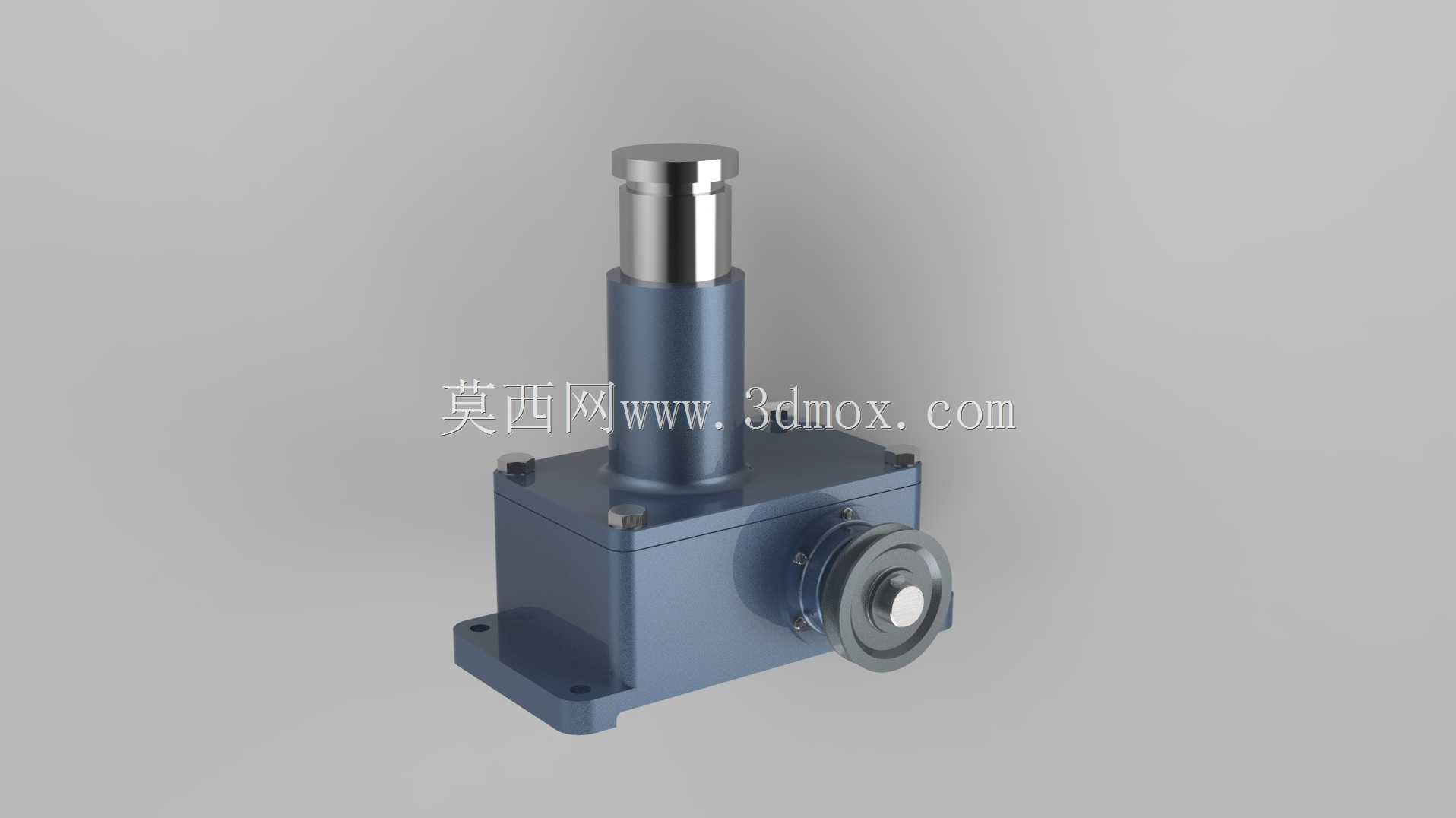

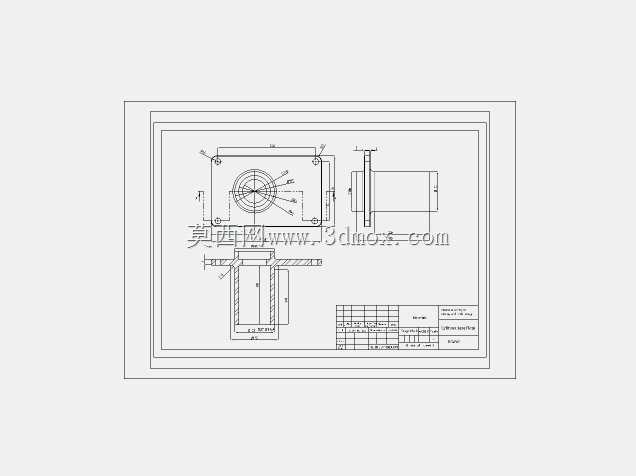

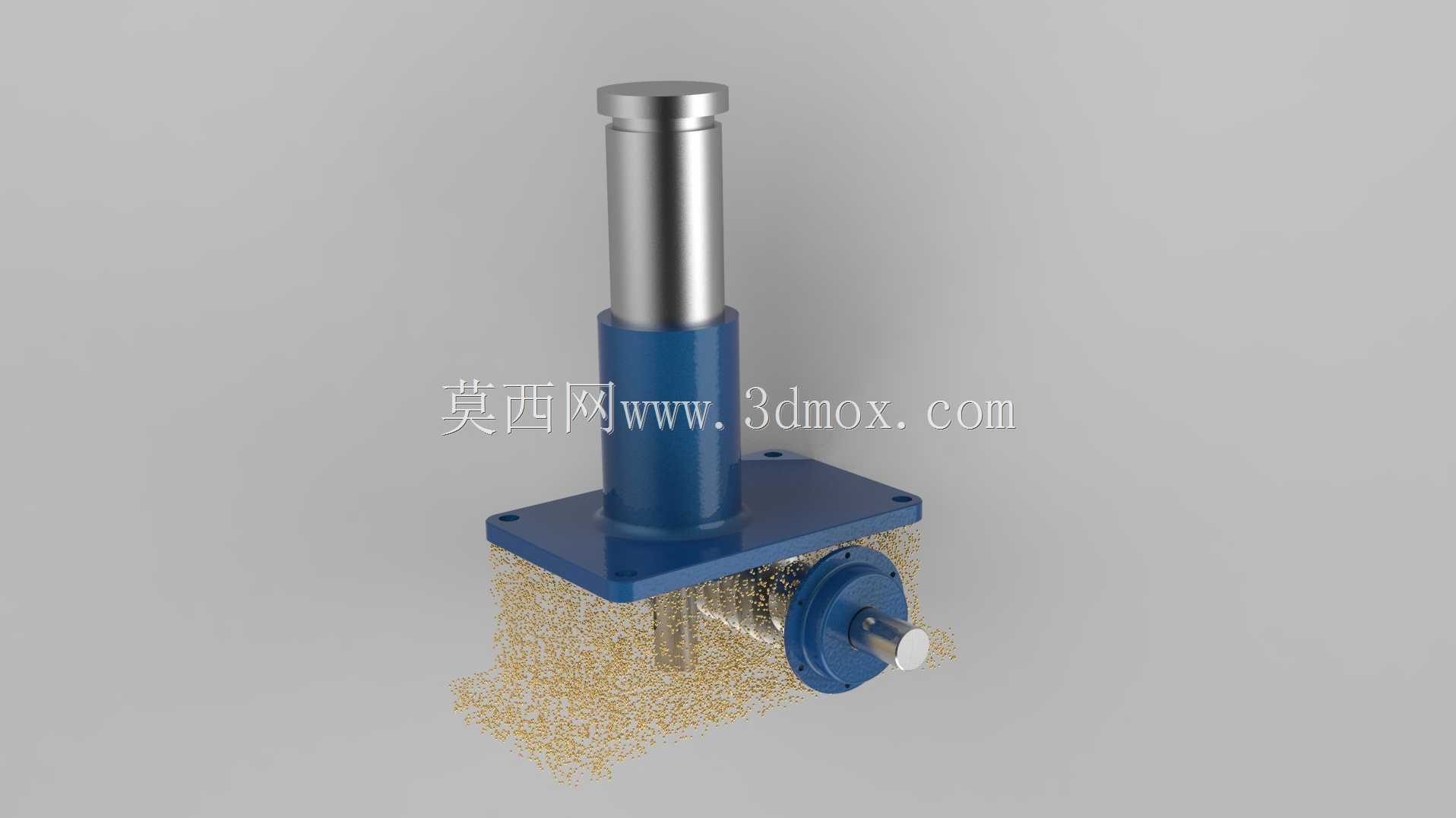

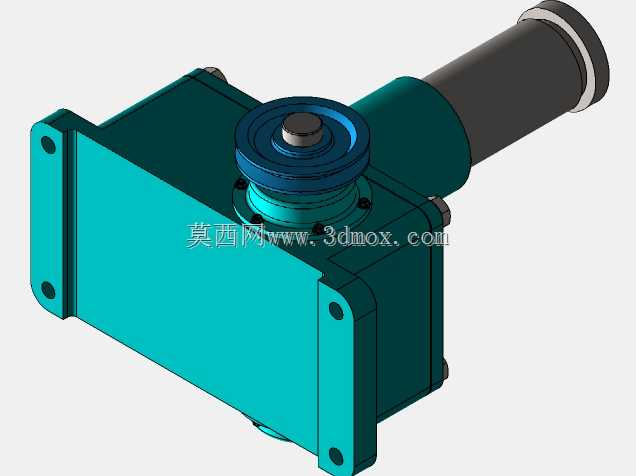

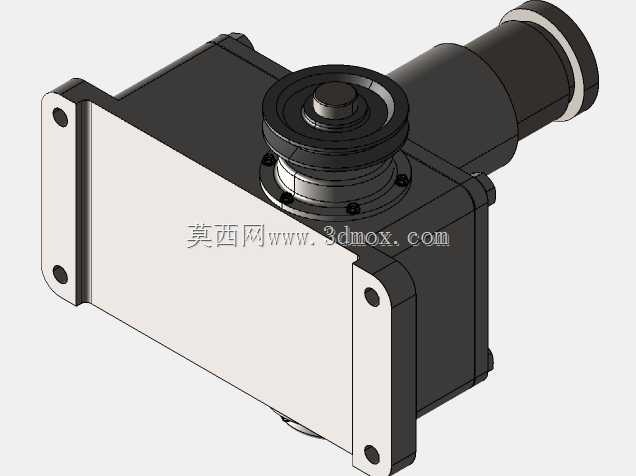

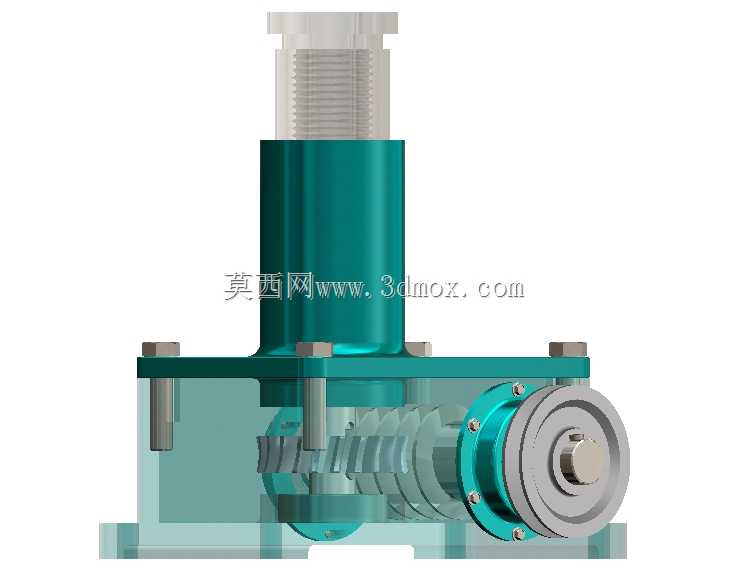

　　这款电动螺旋顶升装置的结构设计，核心围绕小功率动力输入下的稳定重载顶升需求展开，区别于传统手动螺旋千斤顶的人力驱动逻辑，采用侧置皮带轮作为动力输入接口，可直接对接常规异步电机或减速电机输出端，适配车间流水线工位顶升、小型设备安装调平、仓储重型物料位姿调整等多类场景，无需人工反复扳动摇杆，能大幅降低长时间重载作业的人力消耗。从结构布局来看，装置采用方形安装法兰作为承载基座，法兰四角预留螺栓过孔，可直接固定在设备机架、安装底座或移动工装台面上，安装边界清晰，基座下方的腔体容纳蜗轮蜗杆传动副，输入轴横向伸出腔体并安装皮带轮，通过皮带传动即可实现动力的远距离输入，避免驱动电机直接贴近顶升工位带来的布局干涉问题，

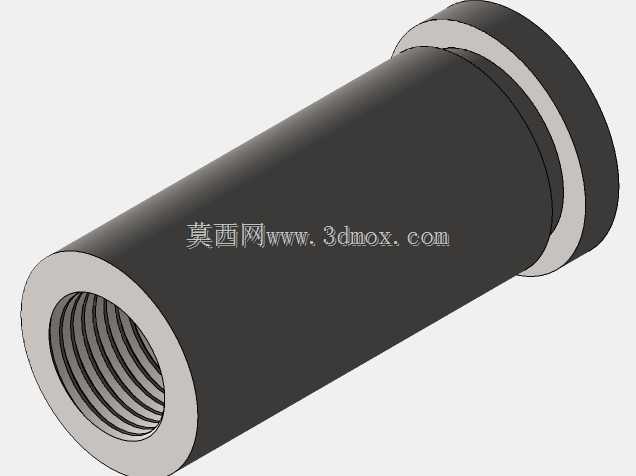

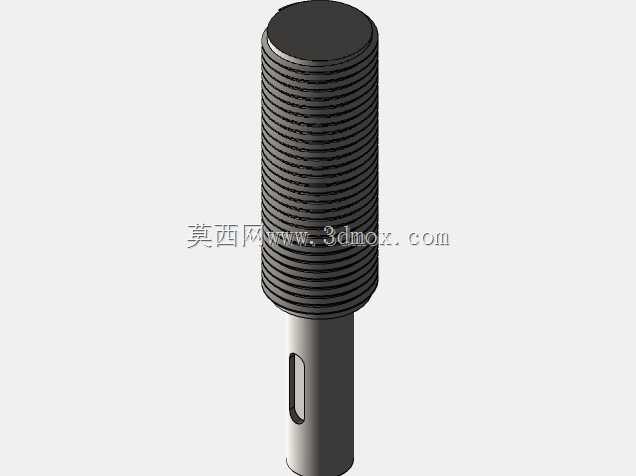

　　也能通过皮带轮的直径配比灵活调整输入转速与输出扭矩的匹配关系。顶升螺杆部分采用梯形传动螺纹，具备可靠的自锁特性，即便动力输入中断，承载状态下也不会出现自行回落的问题，配合蜗轮蜗杆副本身的大减速比特性，整套机构可将输入的高转速小扭矩转化为顶升端的低转速大扭矩输出，输出端的顶帽做了加厚处理，与被顶升物件接触时可分散接触应力，避免顶伤工件表面。设计过程中充分考虑了传动副的润滑需求，基座腔体预留了润滑脂填充空间，传动部件运转时可通过润滑脂降低磨损，延长部件使用寿命，外露的皮带轮端做了轴肩定位结构，可适配不同槽型的标准皮带轮，方便用户根据实际传动需求更换配件。整套机构的外形布局紧凑，竖向顶升柱与横向输入轴呈垂直排布，

　　不会占用过多的安装平面空间，在空间受限的设备内部安装场景中也能灵活布置，各连接部位的螺栓、轴类零件均采用标准件设计，后期维护更换时无需定制特殊配件，可直接采购通用标准五金件完成替换。不同于液压类顶升装置存在的漏油、密封件老化失效问题，这款纯机械传动的螺旋顶升结构对使用环境的适应性更强，在低温、粉尘较多的车间环境中也能稳定工作，不会因为温度变化导致液压油粘度变化影响顶升性能，也不存在密封失效导致的负载骤降风险，适合对顶升可靠性要求较高的工位使用。
