手扶式小型自走园林耕耘作业设备

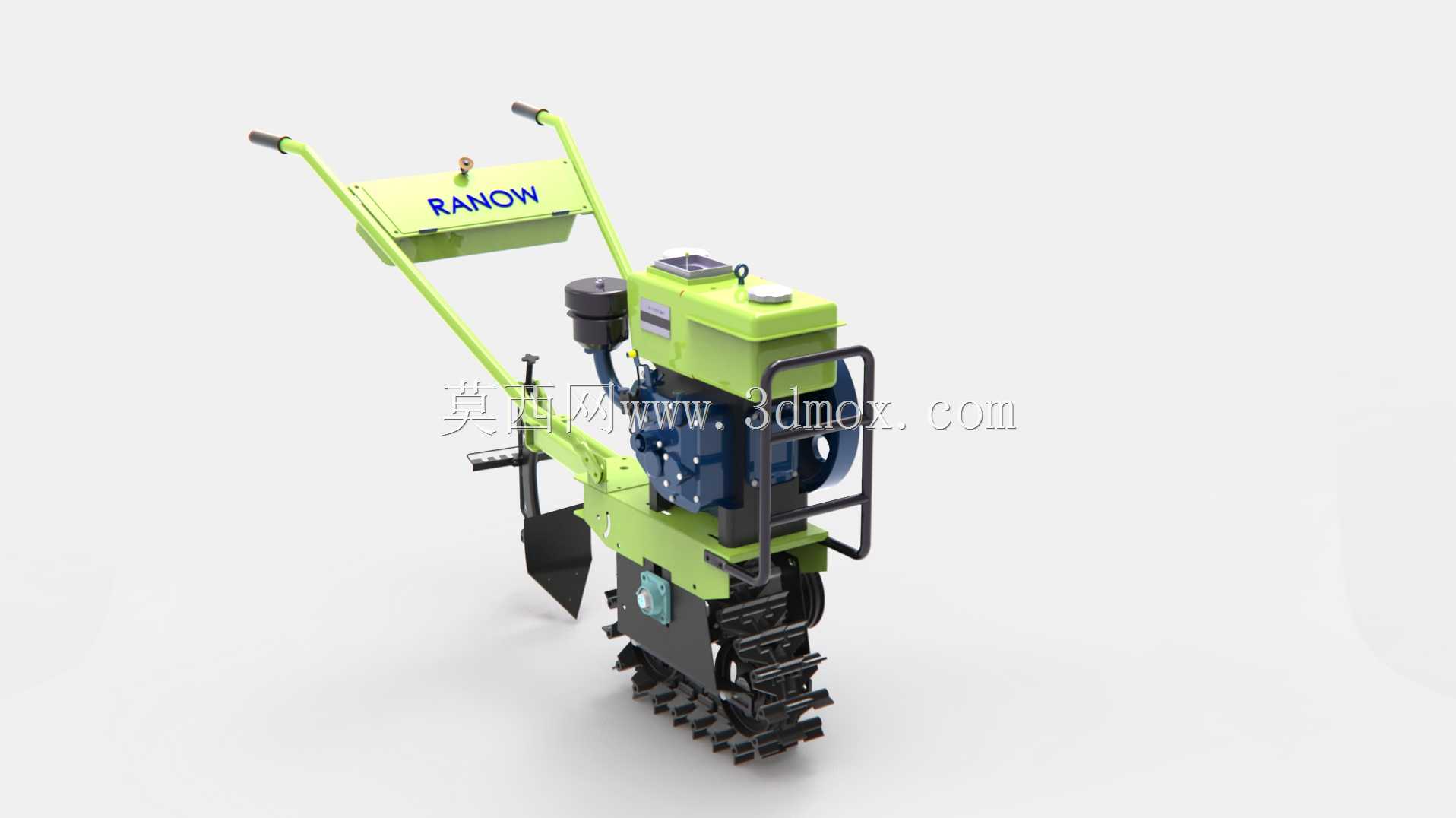

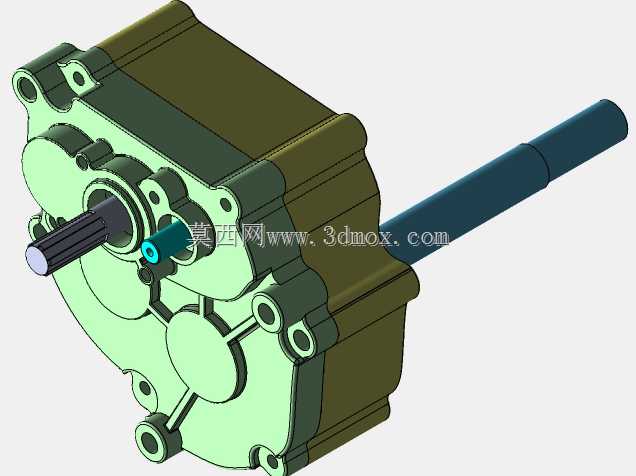

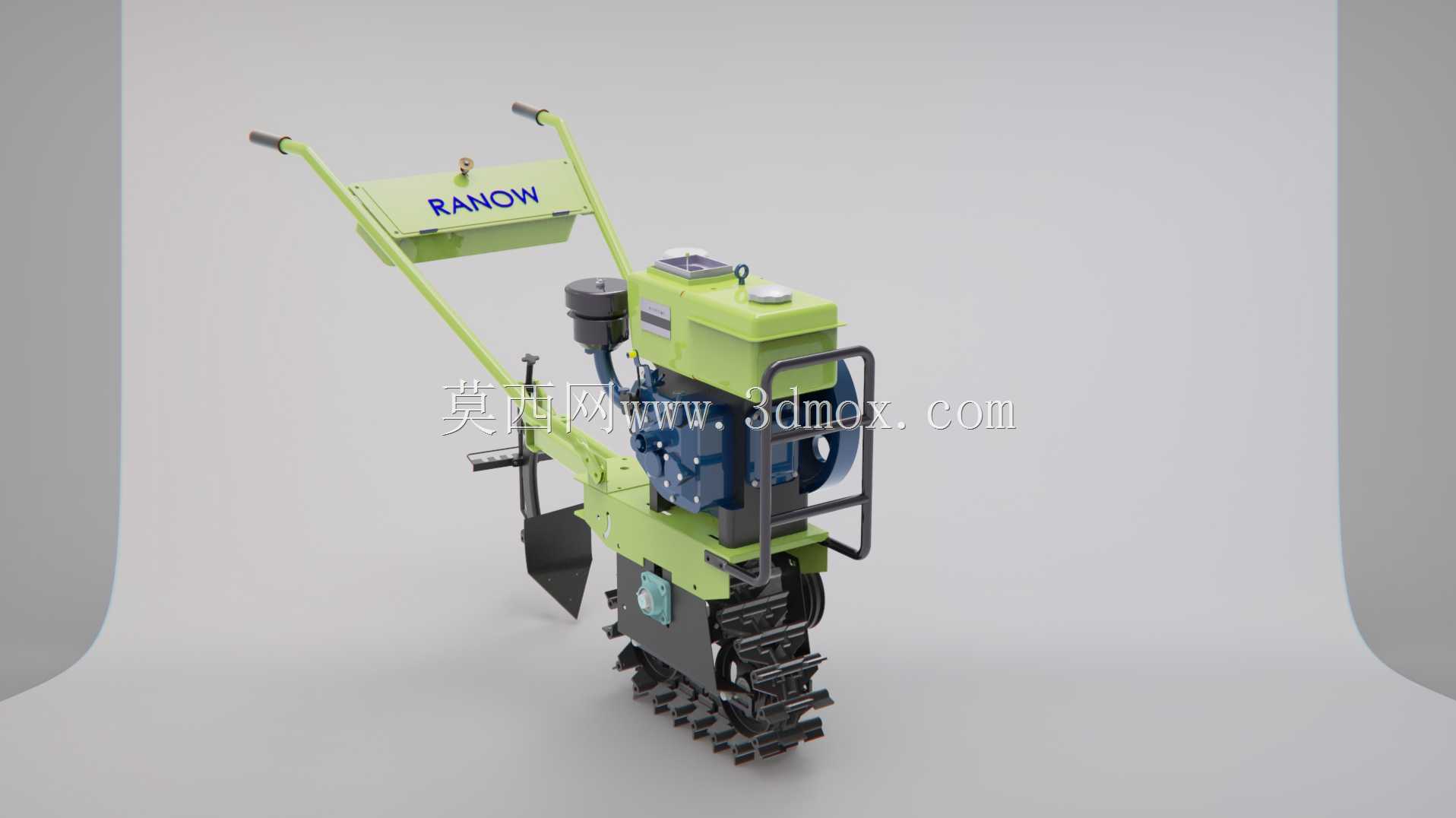

　　这款手扶式耕耘设备主要面向庭院种植、小型菜园、花卉苗圃等小面积耕作场景设计，可完成表层土壤翻松、杂草清除、浅沟开掘等作业，适配家庭园艺、小型经济作物种植的日常耕作需求，相较于大型农用耕作设备，其转向灵活、占地空间小，能够在狭窄的种植垄间、边角地块完成作业，弥补大型农机无法覆盖的作业盲区。设备采用手扶操控布局，操作扶手设置在设备后侧上方，符合人体站立操作的施力角度，扶手端部配有防滑握套，操控区域集成油门控制与离合操作部件，操作人员无需弯腰即可完成行进方向与作业深度的调整，长时间作业可降低腰部负荷。动力单元布置在设备中上部，采用立式单缸动力结构，动力输出通过链传动机构传递至下方耕作组件，传动路径短、传动效率损失小，

　　可保证耕作部件获得足够的切削扭矩，应对板结土壤、带草根的硬质表层土作业需求。耕作组件采用多组切削刀片沿圆周排布的履带式切削结构，刀片采用耐磨钢材冲压成型，切削刃口做淬火硬化处理，作业时刀片随驱动轴旋转切入土壤，将板结土块切碎并向后抛送，同时可将表层杂草卷入土层下方实现还田，耕作深度可通过后侧的限位犁片调整，调整范围覆盖表层浅松到15厘米深度的翻耕需求，适配不同作物种植的耕作深度要求。设备整体外形紧凑，横向宽度控制在40厘米以内，可顺利通过宽度50厘米的种植垄沟，整机重心靠近下方耕作部件，行进过程中稳定性好，即使在略有坡度的坡地果园作业也不易发生侧翻。防护结构设计上，动力单元外侧设置金属防护架，避免作业过程中飞溅的土块、

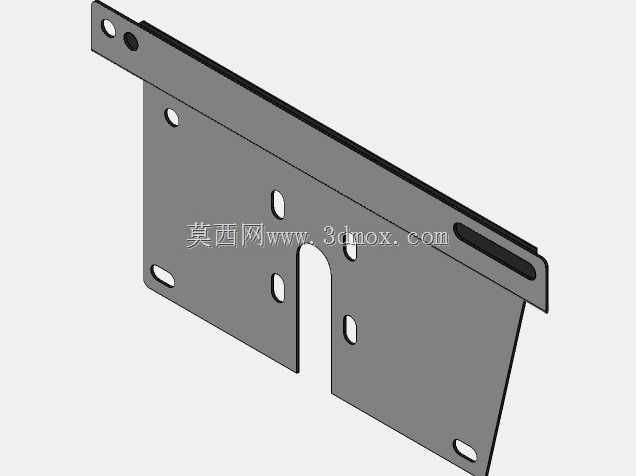

　　石块撞击动力部件造成损坏，传动链条外侧配有全封闭护罩，防止杂草缠绕传动部件，同时避免操作人员衣物卷入传动机构引发安全风险。油箱布置在动力单元侧上方，加注口位置便于操作人员站立状态下补充燃油，油箱容量可支持连续2小时以上的作业时长，满足小面积地块单次作业的续航需求。后侧配套的开沟犁片采用快装结构，无需专用工具即可完成拆装，拆下犁片后设备可单独完成浅松、除草作业，安装犁片后可同步完成开沟作业，适配蔬菜种植、苗木移栽的开沟需求。整机结构拆解后可分为扶手架、动力单元、传动架、耕作组件四个模块，各模块之间采用螺栓连接，便于日常维护时的部件更换与故障排查，三维建模过程中对各连接部位的装配间隙做了公差匹配，所有转动部件的安装位都预留了润滑脂加注通道，符合小型农机的维护保养设计逻辑。
