小型铜质阻尼铰链精密结构设计

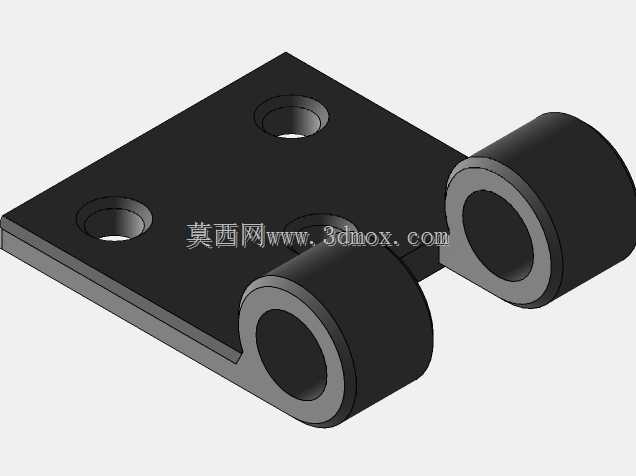

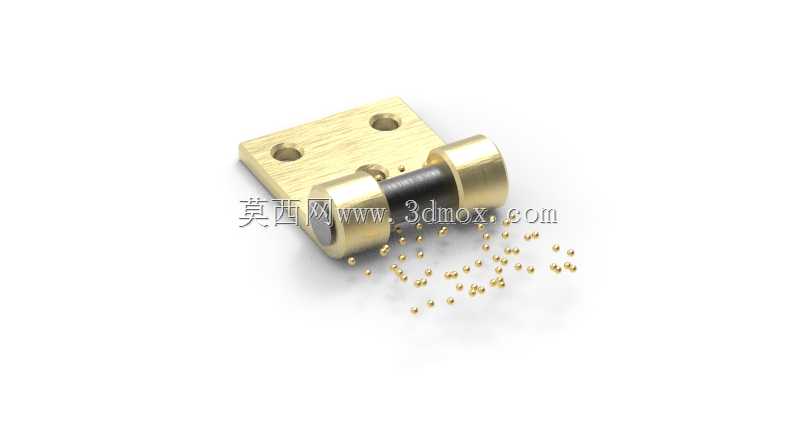

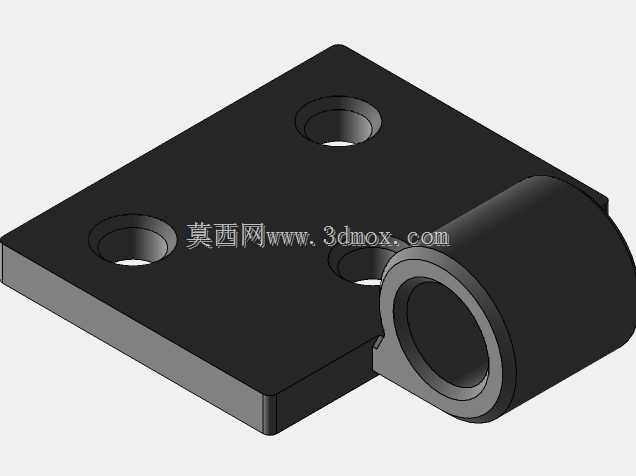

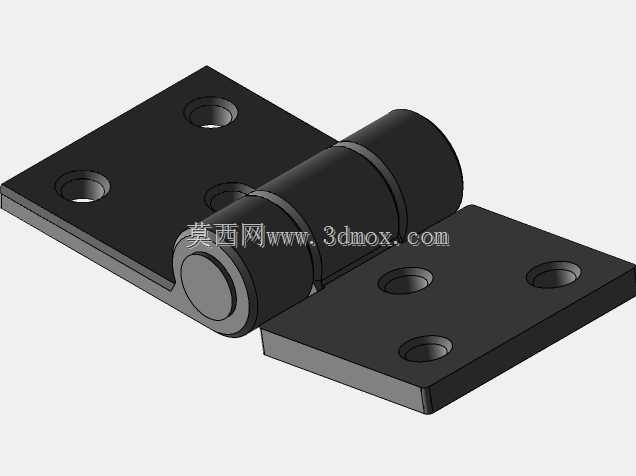

　　这款小型铜质阻尼铰链在精密仪器、小型检测设备的舱门、翻盖结构中应用十分广泛，区别于普通承重铰链，它自带的阻尼结构能够让转动部件在任意角度悬停，避免翻盖快速回落造成的内部元器件冲击，也能消除开合过程的碰撞异响，在对振动敏感的传感类设备舱体上适配性极强。从结构设计逻辑来看，这款铰链采用分体式装配思路，固定端为带两个安装孔的方形铜基座，安装孔位做了沉头处理，装配后螺丝头部不会突出基座平面，不会干涉舱体闭合后的贴合间隙；转动端采用铜套包裹阻尼芯轴的结构，芯轴与基座之间通过过盈配合加微型顶丝锁止，避免长期转动后出现轴体松脱、转动旷量的问题，外露的转动端做了圆弧收边处理，没有尖锐棱角，在设备日常维护开合过程中不会剐蹭操作人员的手套或手部。

　　从安装边界来看，这款铰链的基座安装面尺寸为23×23，属于小尺寸安装规格，对安装空间的占用极小，适合布置在小型仪表外壳、紧凑型传感设备的侧装开合结构上，安装时只需要在舱体固定面上加工两个对应孔距的通孔，即可完成基座固定，不需要额外加工避让槽，对薄壁类外壳的适配性很好。在功能特性上，铜质基材本身具备优秀的自润滑特性，长期开合转动不需要额外加注润滑脂，不会出现油污渗出污染设备内部光学或传感元件的问题，阻尼力矩经过匹配调校，既不会因为力矩过大导致开合手感生涩，也不会因为力矩过小无法支撑翻盖悬停，在0到120度的常规开合角度范围内都能保持稳定的阻尼输出，经过上万次开合循环后，阻尼衰减率控制在极低水平，能够满足工业设备长期免维护的使用需求。设计过程中特意将转动副的配合间隙控制在0.02毫米以内，既保证转动顺畅无卡滞，又能避免间隙过大造成的翻盖晃动，在有一定振动工况的设备使用场景下，也不会因为铰链间隙产生额外的振动噪音，影响设备内部传感元件的检测精度。
