250V交流转换电力变压器结构设计

　　在低压配电、工业控制回路以及民用小功率供电场景中，这类250V级交流-交流转换变压器是十分常见的电能变换部件，核心作用是实现不同交流电压等级之间的电能隔离与传输，既可以把前端输入的较高交流电压转换为后端负载适配的低压交流电，也能通过绕组匝数配比实现电压匹配，同时一二次绕组之间的电气隔离还能降低回路共模干扰，提升后端用电设备的运行稳定性。

　　从实际应用场景来看，这类变压器常被安装在机床控制回路、小型设备供电模块、仪器仪表供电端，部分老旧厂区的低压配电分支回路也会用这类器件完成电压适配，避免进口设备、定制工控部件因电压等级不匹配无法正常工作。不同于大功率电力输电变压器，这类小容量ac-ac转换变压器的安装空间通常比较紧凑，多数时候是直接固定在设备电控柜内部的安装梁上，因此设计阶段就需要充分考虑安装边界的适配性。

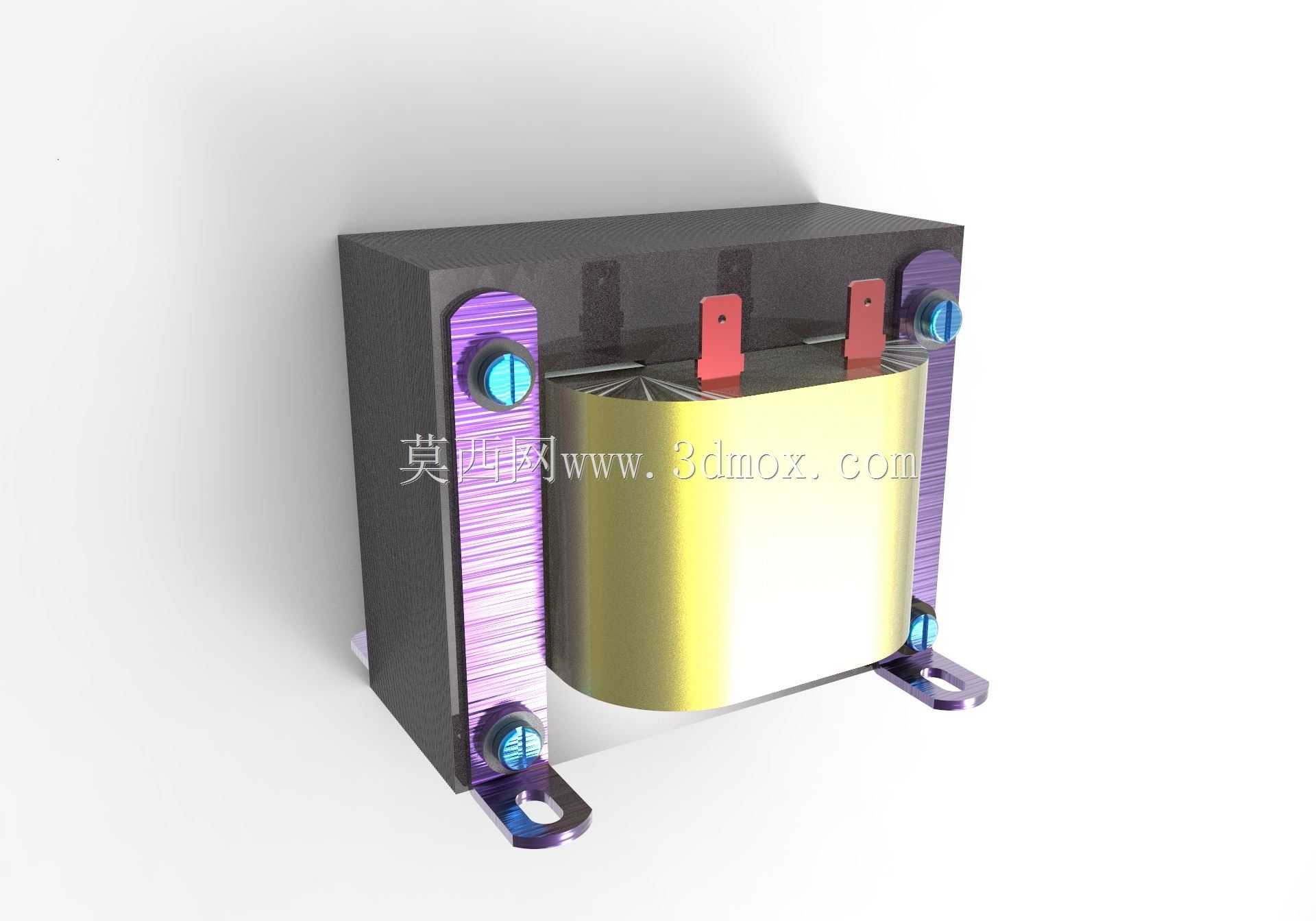

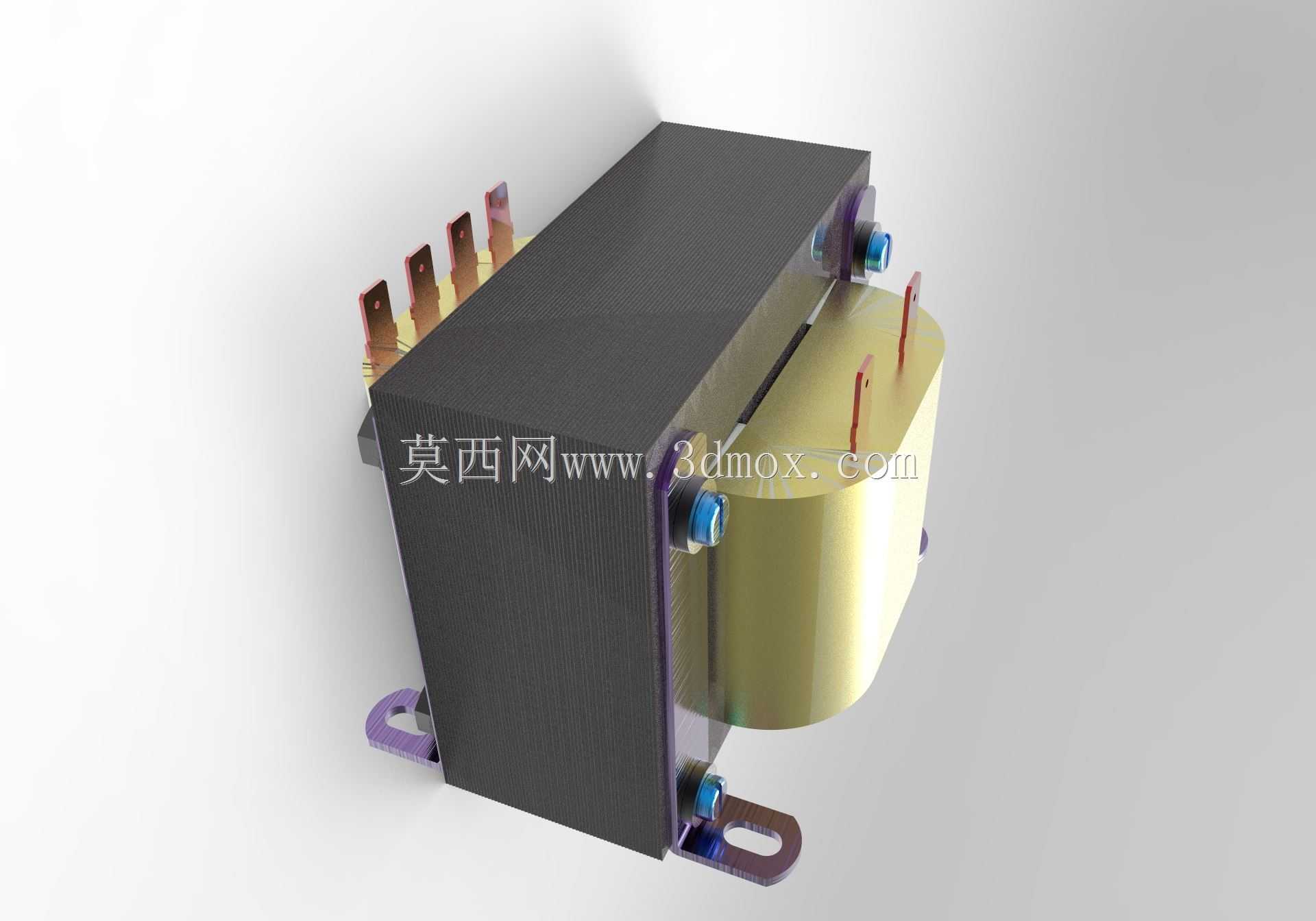

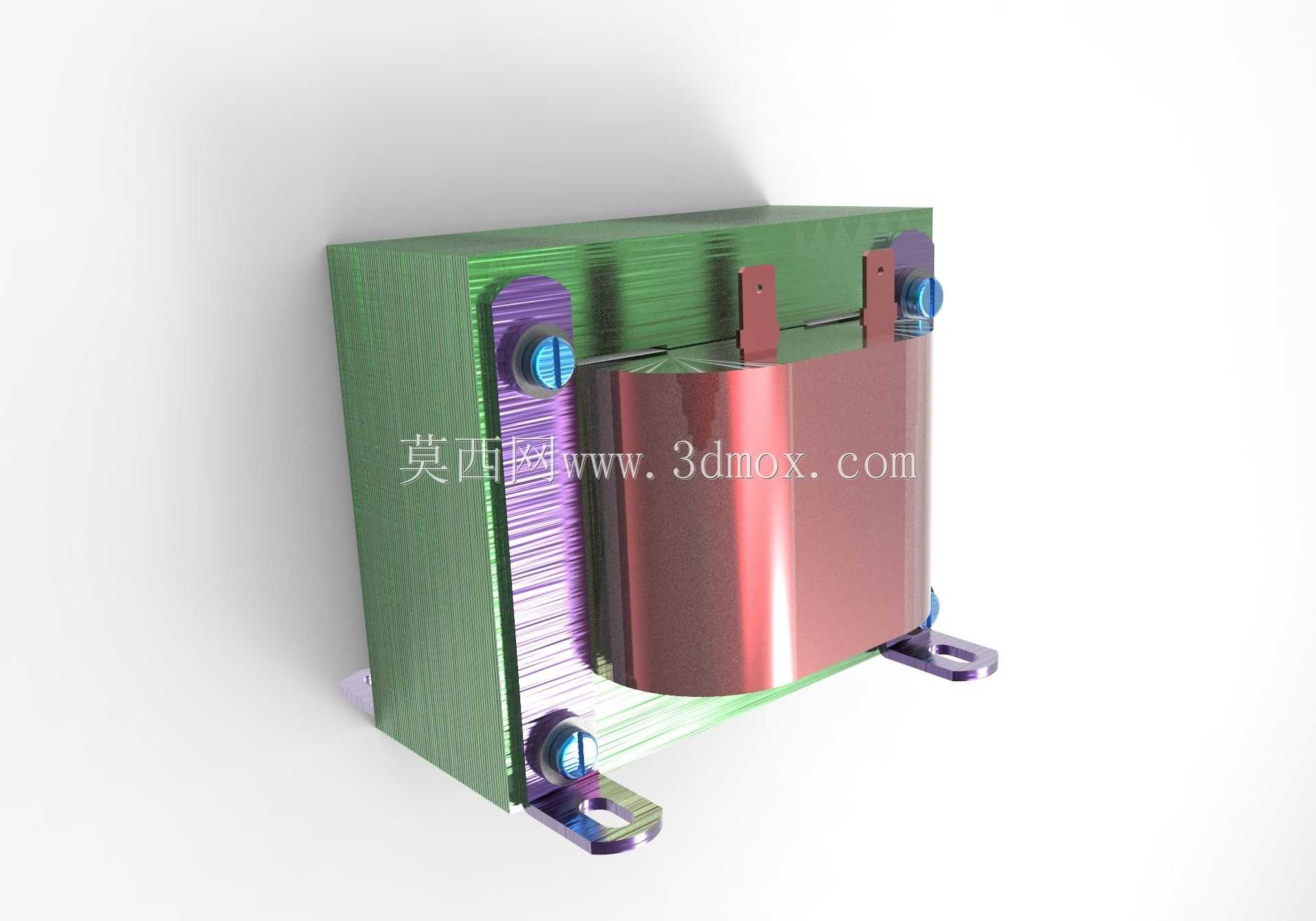

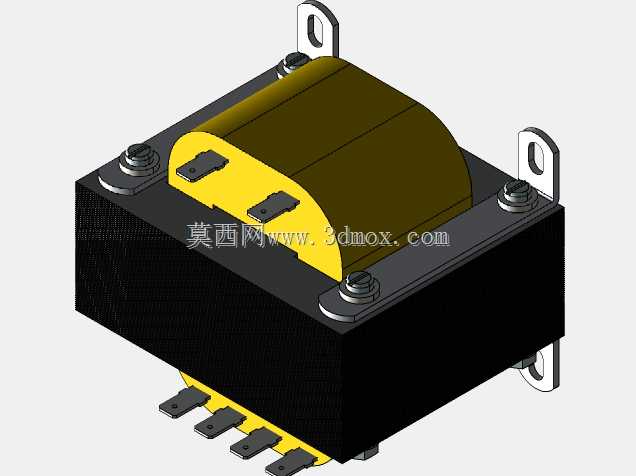

　　从结构设计思路来看，这款变压器采用了壳式铁芯搭配外露绕组的布局，中间的柱式绕组套在叠片铁芯上，两侧的紫色绝缘夹板通过贯穿螺栓完成整体结构的紧固，底部伸出的两个L型安装脚预留了标准安装孔位，安装时可以直接通过螺栓固定在电控柜的安装板或者C型梁上，不需要额外定制安装支架。顶部的两个红色接线端子是一次侧或者二次侧的接线端，接线时可以直接压接导线端子，不需要额外做绝缘防护处理，端子周边预留的接线空间足够容纳常规线径的多股铜芯线，不会出现接线后绝缘距离不足的问题。两侧夹板上的蓝色紧固螺栓不仅起到夹紧铁芯叠片、降低运行时铁芯振动噪音的作用，螺栓端部的绝缘护套也能避免安装维护时误触带电部位带来的安全隐患。

　　尺寸设计上，这款变压器的整体轮廓方正，横向宽度、纵向深度以及竖向高度都控制在小容量变压器的常规尺寸区间内，底部安装脚的孔距符合低压电器安装的通用孔距规范，选型替换时不需要重新在安装板上打孔，能够直接替换同容量等级的老旧变压器，降低设备维护的改造成本。绕组外部的绝缘层做了浸漆处理，既可以提升绕组的机械强度，避免长期运行后绕组松散，也能提升绝缘性能，降低潮湿、多尘环境下的绝缘击穿风险。铁芯采用的是高导磁硅钢片叠压结构，叠片之间的接缝紧密，能够有效降低空载运行时的铁损，减少设备待机状态下的无用功耗。

　　在功能特性层面，这款变压器的绕组温升控制在低压电器标准允许的范围内，长期额定负载运行时，绕组表面温度不会超过绝缘材料的耐温等级，能够保证连续运行的可靠性。一二次绕组之间的绝缘强度满足250V电压等级的耐压要求，能够承受常规的工频耐压测试，不会出现击穿、闪络问题。整体结构没有易损活动部件，正常使用场景下的维护成本极低，只需要定期清理表面积尘、检查接线端子紧固状态即可，不需要做额外的保养维护。

　　设计过程中还充分考虑了生产装配的工艺性，所有结构件都采用常规冲压、机加工工艺即可生产，绕组绕制可以采用通用绕线设备完成，铁芯叠片也是标准规格的硅钢片裁切件，不需要开定制模具就能完成小批量生产，生产成本可控。接线端子的位置布局在顶部，安装完成后接线操作不需要探入设备缝隙，后期维护时测量电压、紧固接线都十分方便。底部安装脚的折弯角度经过校核，固定后变压器主体与安装板之间留有一定的散热间隙，能够让空气自然流通带走绕组和铁芯产生的热量，不需要额外加装散热风扇就能满足散热需求，进一步提升了器件的可靠性，减少了故障点。
