可调节式电机固定安装支撑底座结构

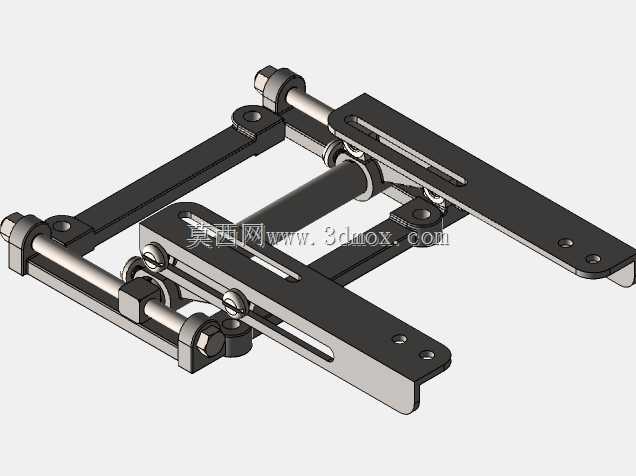

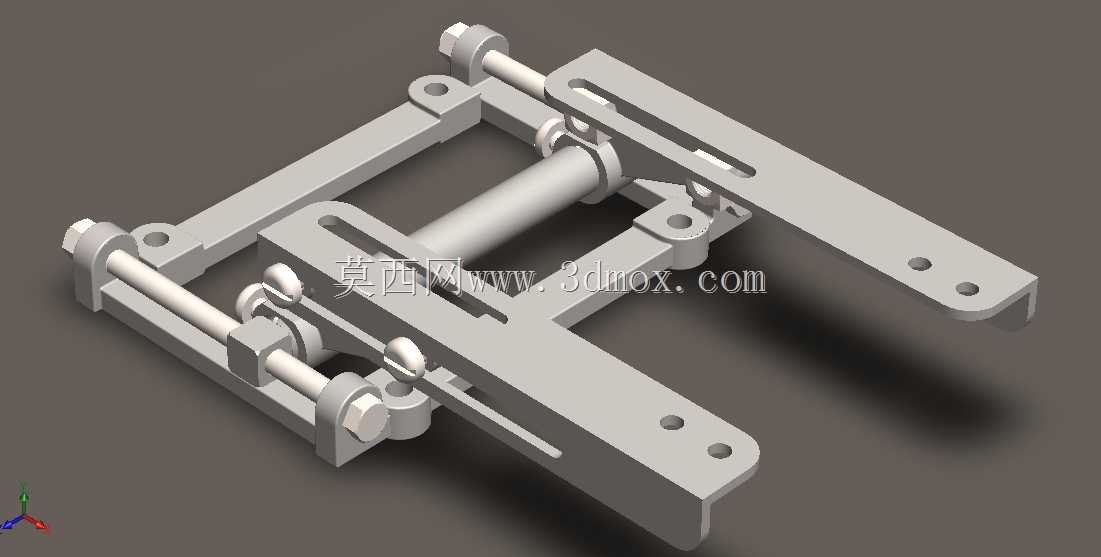

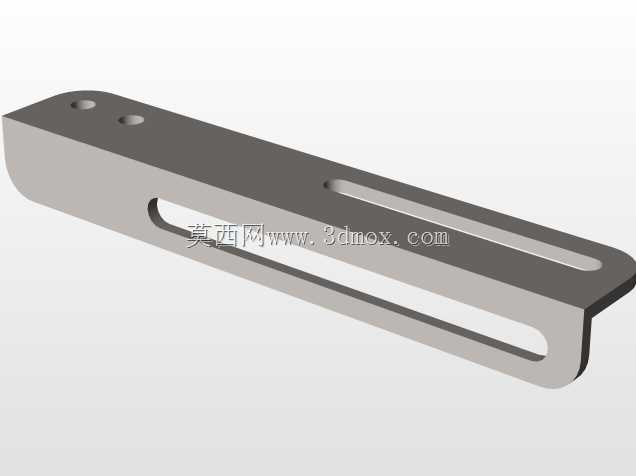

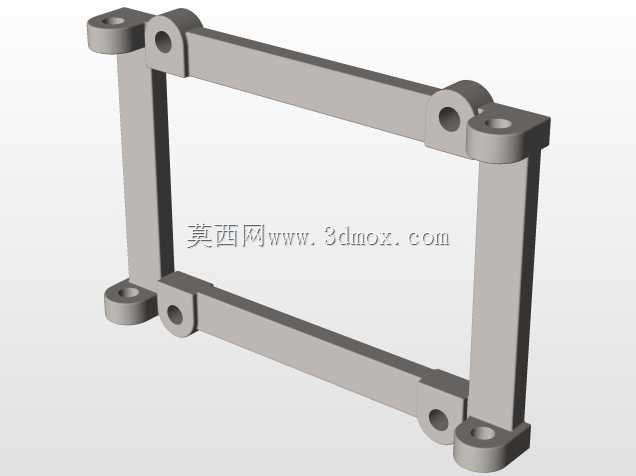

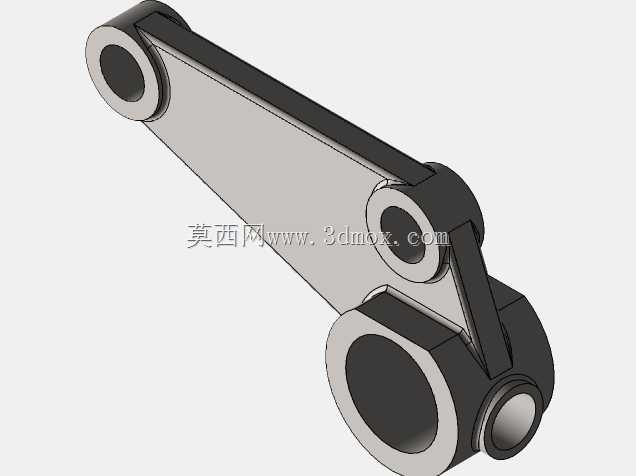

　　在自动化生产线、小型输送设备、实验测试台架等需要布置驱动电机的场景中，电机安装的同轴度、张紧度调节便利性直接影响传动系统的运行寿命与噪音表现，这款可调式电机固定底座正是针对这类工程需求设计的支撑构件。不同于一体式焊接的固定电机座，该结构采用双侧平行导杆搭配滑动安装板的组合形式，安装板上预留的长条形腰型孔可适配不同安装孔距的电机，无需重新打孔就能兼容一定尺寸范围内的电机固定需求，在小批量设备试制、老旧设备电机替换场景中，能大幅降低现场改造的加工工作量。从结构设计逻辑来看，底座两侧的支撑臂通过铰接结构与底部安装座连接，配合横向布置的调节螺杆，可实现电机安装高度、输出轴中心距的连续微调，当电机通过皮带、链条与从动端连接时，

　　无需额外加装张紧轮，直接调整底座位置就能精准控制传动件的张紧程度，避免过紧导致的轴承过载、过松引发的传动打滑跳齿问题。底座的安装边界充分考虑了常规工业场景的安装空间，底部固定支脚的孔位按照通用型材、设备台面的安装间距设计，可直接固定在铝型材机架、钢制工作台面或设备预埋安装板上，双侧导杆的导向长度覆盖了常用小型电机的中心距调节范围，调节螺杆的螺距选用细牙规格，微调精度可满足同步带传动、精密链传动的同轴度调整要求。实际使用过程中，该底座的滑动配合面预留了均匀的间隙，表面做了防锈处理，长期在车间多尘环境下使用也不会出现调节卡滞的问题，两侧的锁紧旋钮可在调整到位后快速锁死安装板位置，无需额外工具就能完成固定操作，在需要频繁更换电机、

　　调整传动参数的实验测试场景中，能大幅缩短调试准备时间。相较于传统的固定式电机安装座，这种可调结构省去了现场配做安装孔、加装调整垫片的繁琐工序，安装时先将底座固定在设备预设位置，再把电机固定在滑动安装板上，通过调节螺杆调整到合适的张紧位置后锁死即可，整个安装过程无需复杂的测量与配加工，对现场安装人员的技能要求更低，也能减少安装过程中因尺寸偏差导致的返工问题。
