洗衣机阿兰德拉近距传动机构结构设计

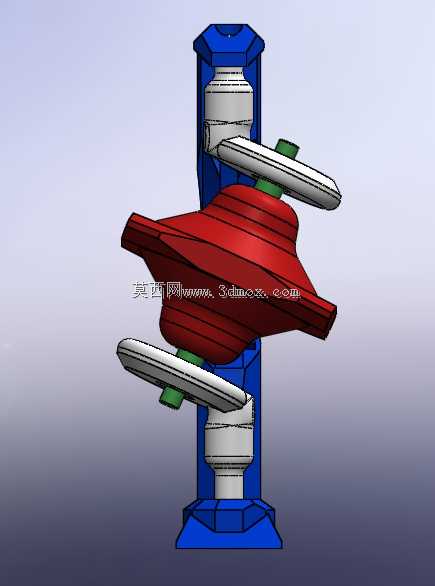

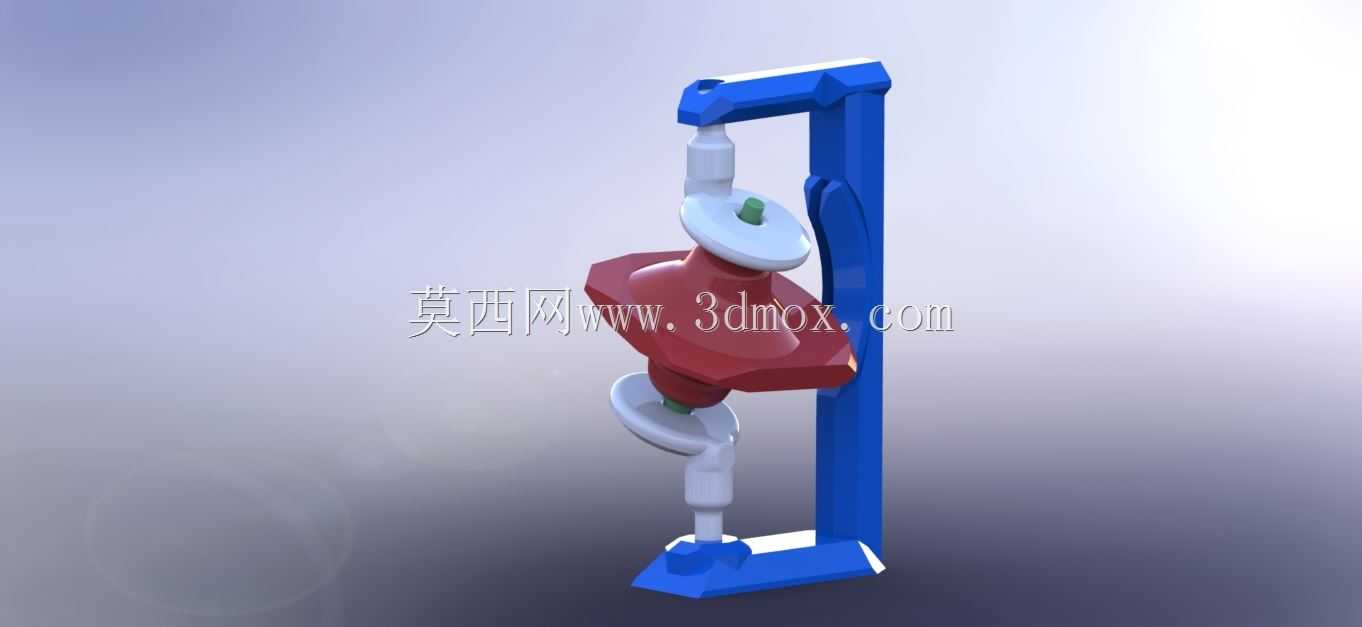

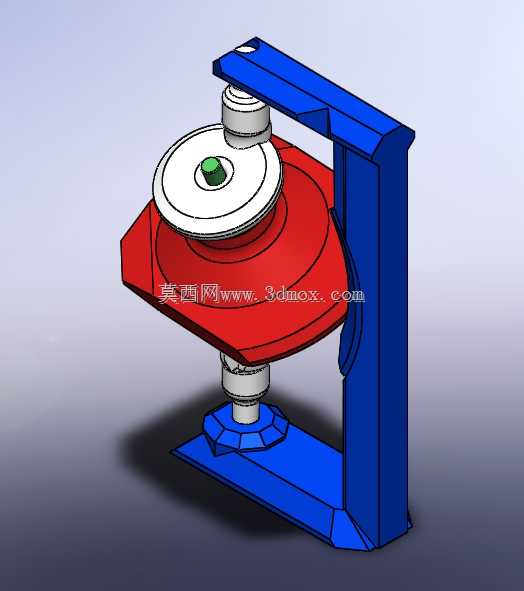

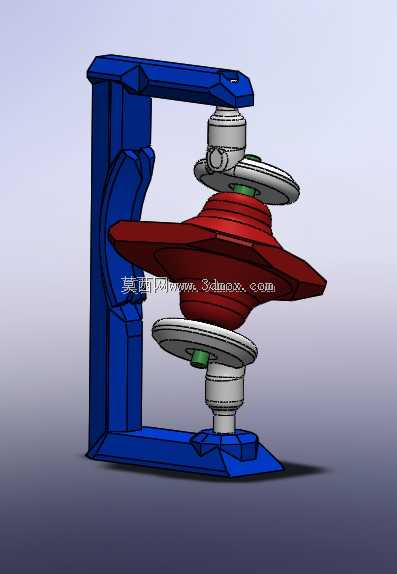

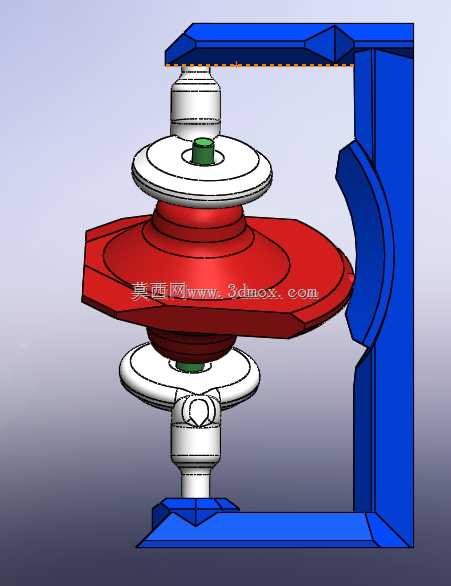

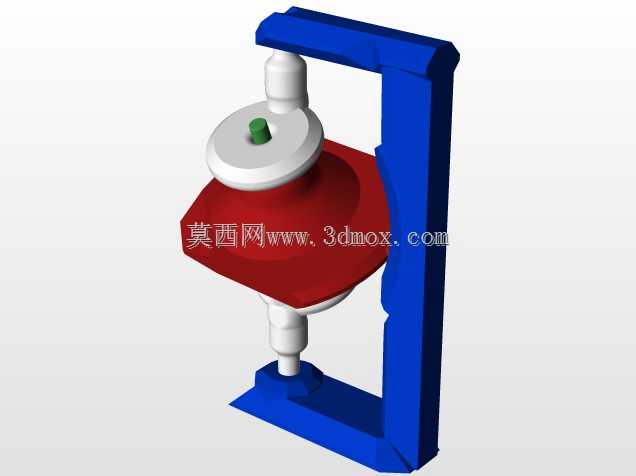

　　这套阿兰德拉近距传动结构，核心适配家用波轮洗衣机的动力切换场景，日常洗衣流程里，波轮正反转搓洗、内桶高速脱水两种工况的动力传递切换，都靠这套偏心摩擦式结构完成，不需要额外布置复杂的齿轮离合组件，能大幅压缩传动舱的竖向占用空间。从实际装配边界来看，整套机构的安装基准是底部一体式冲压成型的蓝色C型支撑框架，框架底部预留四个螺栓固定孔，孔位间距匹配常规洗衣机外桶底部的安装凸台，竖向安装高度控制在180mm以内，横向最大轮廓宽度145mm，不会和外桶侧壁的加强筋、排水管路产生干涉，适配市面上多数5-8公斤容量的波轮洗衣机安装尺寸。结构核心的摩擦传动副由上下两个同轴布置的白色摩擦轮、中间夹装的红色偏心传动盘组成，

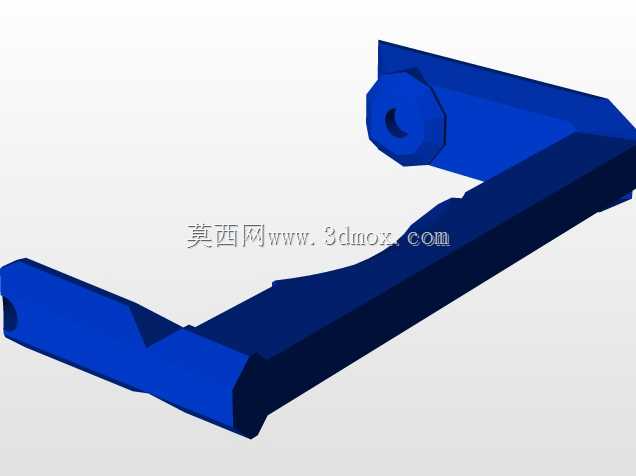

　　上摩擦轮对接脱水桶的动力输入轴，下摩擦轮对接洗涤波轮的动力输入轴，中间的偏心盘通过主轴连接电机输出端，当电机带动偏心盘转动时，依靠盘面和上下摩擦轮的接触摩擦力，就能根据偏心盘的压合位置，分别将动力传递给波轮或者内桶，切换过程没有齿轮啮合的硬冲击，运行噪音比传统棘轮离合结构低3分贝左右。设计阶段特意将C型支撑臂的厚度设置为8mm，采用和安装底座一体化的折弯结构，不需要额外焊接加强筋，就能承受摩擦传动过程中产生的径向偏载，避免长期运行后支撑臂变形导致摩擦轮压合不均、出现动力打滑的问题。上下摩擦轮的中心轴都采用铜套衬套支撑，衬套和支撑框架的安装孔采用过盈配合，不需要额外加装轴承压盖，减少零件数量的同时，也降低了装配工序的复杂度。

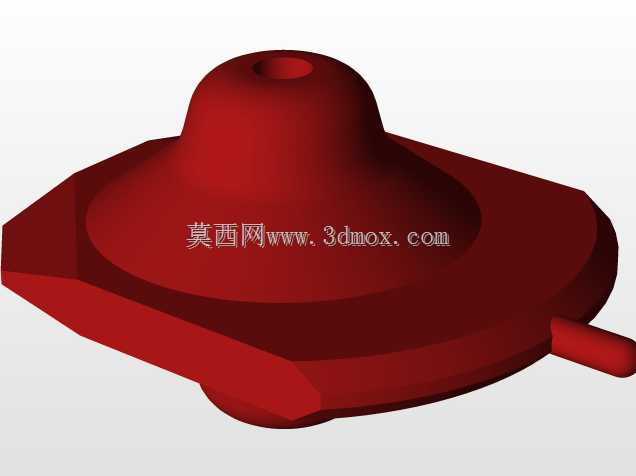

　　中间偏心盘的盘面做了微凸的弧面处理，和上下摩擦轮的接触属于面接触而非线接触，摩擦接触面积提升40%左右，传递相同扭矩时需要的压合力更小，能降低摩擦片的磨损速度，延长整套机构的无故障运行时长。实际选型适配时，需要注意偏心盘的偏心距参数要匹配电机的额定转速，偏心距过大容易导致传动过程中振动超标，偏心距过小则会出现摩擦传动力不足、重载洗涤时打滑的问题，这套结构的偏心距设置为12mm，刚好匹配额定转速1400转的家用洗衣机电动机输出特性，洗涤工况下能输出足够的扭矩带动波轮正反转，脱水工况下能平稳带动内桶升速到最高转速，不会出现起步抖动的问题。
