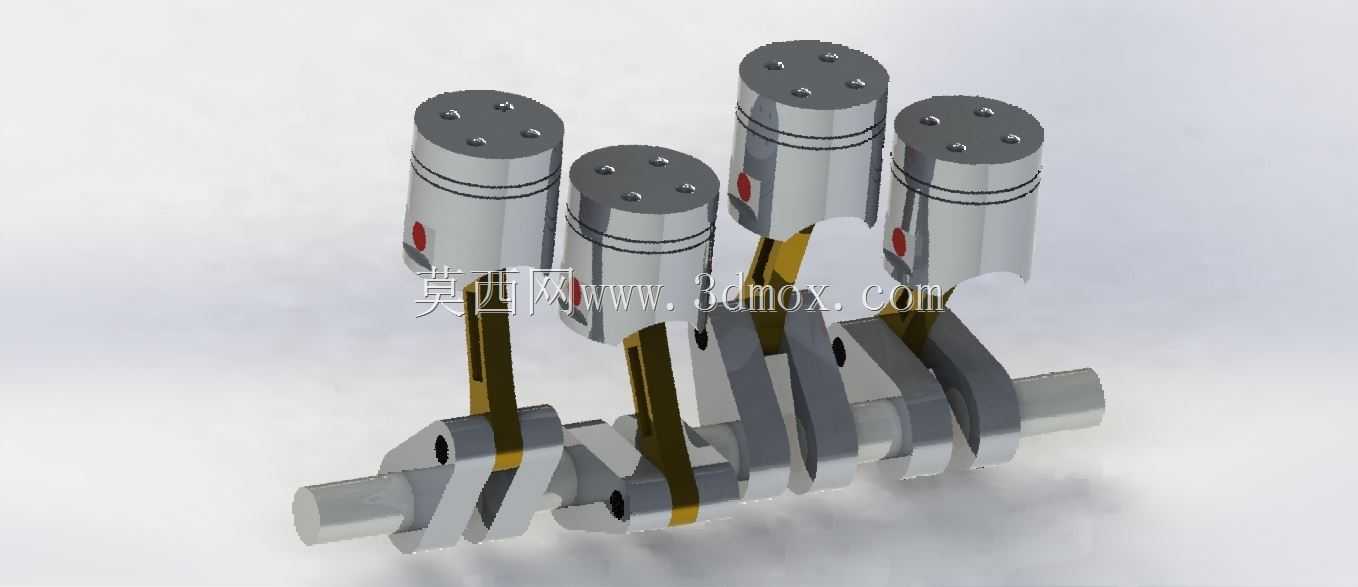

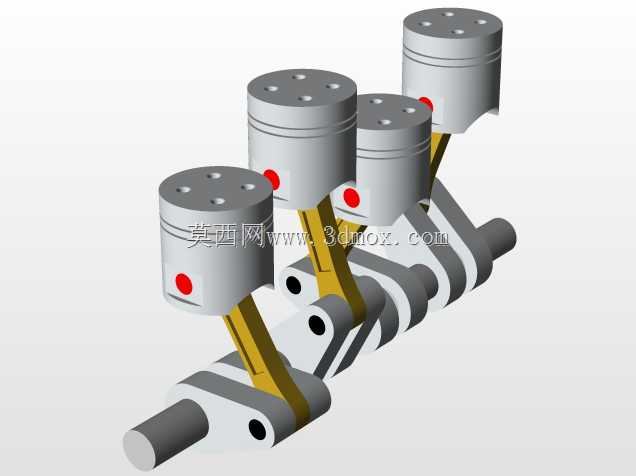

直列四缸曲柄活塞动力传动结构

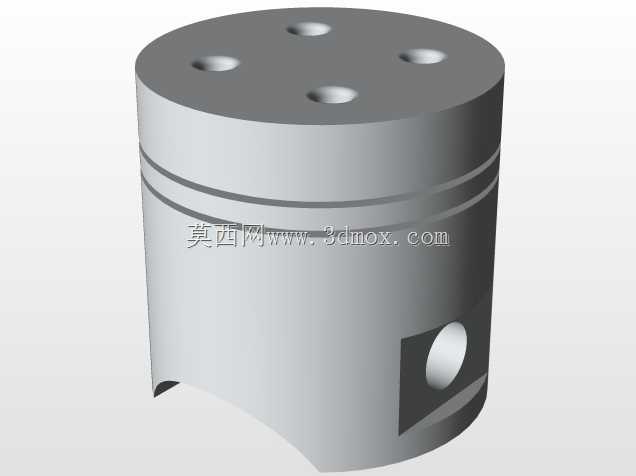

　　这套直列排布的动力传动结构，是往复式内燃机核心做功单元的具象化呈现，日常在乘用车动力总成、小型通用发电机组、农用作业机械的动力端都能见到同原理的成熟应用，承担着将燃料燃烧产生的热能转化为旋转机械能的核心作用。从结构设计逻辑来看，整套组件采用四缸等间距直列排布，相邻曲柄销按照180度相位差错层布置，能够保证四个活塞交替完成进气、压缩、做功、排气的四冲程循环，相比单缸结构大幅降低动力输出的脉动率，让曲轴端输出的扭矩更平顺，减少整机运行过程中的振动冲击。活塞部分采用圆柱筒式结构，侧壁预留的环槽位置用于安装气环与油环，工作时可实现燃烧室密封，同时刮除缸壁多余润滑油，避免机油窜入燃烧室参与燃烧。连接活塞与曲轴的连杆采用小头配活塞销、

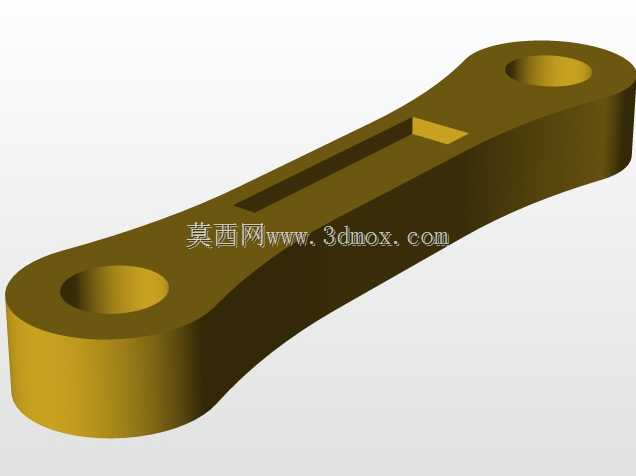

　　大头配曲柄销的铰接结构，杆身做了等强度优化，既能够传递活塞往复运动的推力，又能在曲轴旋转过程中完成摆动动作，适配活塞直线运动与曲轴旋转运动的轨迹转换需求。曲轴作为动力输出的核心旋转件，主轴颈与缸体主轴承座配合形成旋转支撑，平衡块与曲柄错向布置，用来抵消活塞往复运动与连杆摆动产生的一阶、二阶惯性力，降低整机运行时的附加载荷。在安装边界层面，四缸直列的排布方式让整套结构的横向占用空间更小，缸体可以采用一体式铸造的直列水道、油道设计，加工工艺性更好，日常维护时的拆装便利性也优于V型、水平对置等排布形式。建模过程中各运动副的配合间隙按照实际工程公差预留，活塞销与连杆小头、曲柄销与连杆大头的铰接关系完全还原实际装配逻辑，可直接用于运动仿真演示，直观展示四冲程发动机的动力传递过程，也能作为内燃机结构教学、动力总成方案初期选型的参考载体，帮助设计人员快速梳理曲柄连杆机构的运动干涉风险，验证不同相位角排布下的动力输出平顺性表现。
