六位外啮合槽轮间歇传动机构设计

　　这类外啮合六槽槽轮机构，也就是常说的日内瓦驱动，核心作用是把输入侧的连续匀速旋转，转化为输出侧的周期性间歇转位，在多工位分度送料、转盘式加工设备、包装线间歇进给、仪器仪表多工位切换场景里应用极广，相比棘轮传动，它的传动冲击更小，分度定位精度更稳定，适合中高速轻载的间歇转位工况。

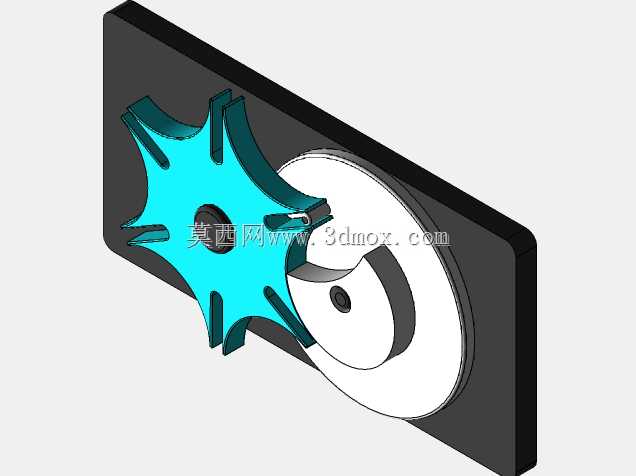

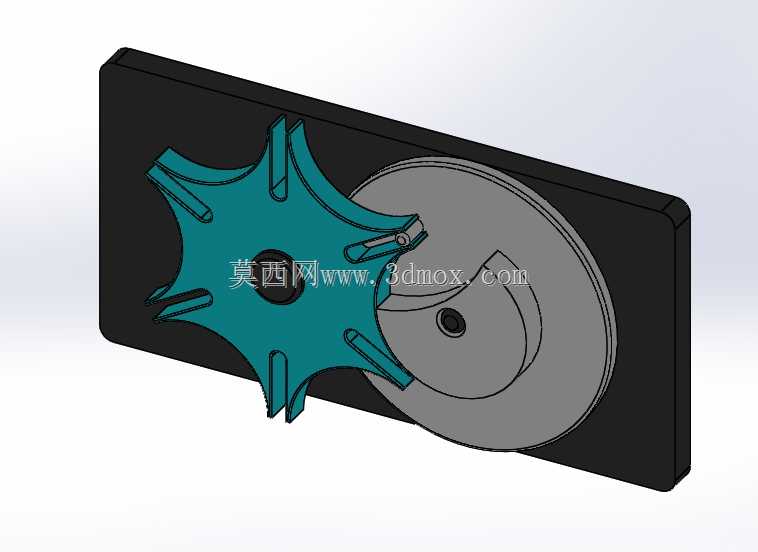

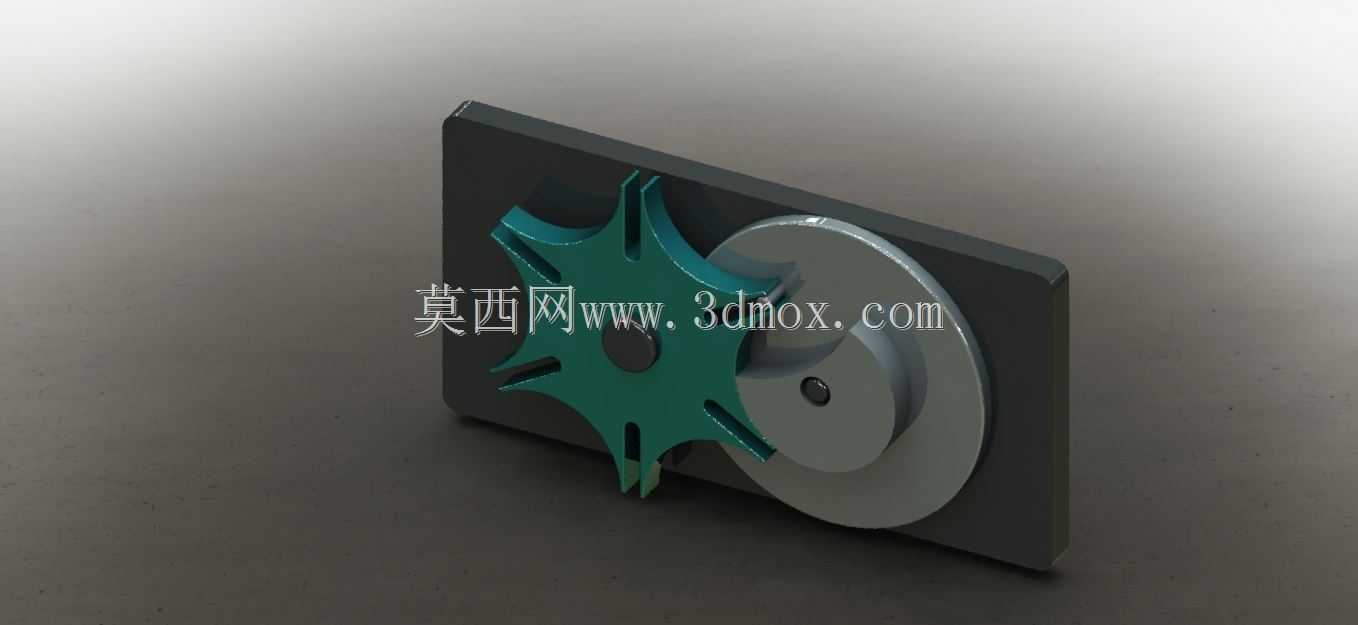

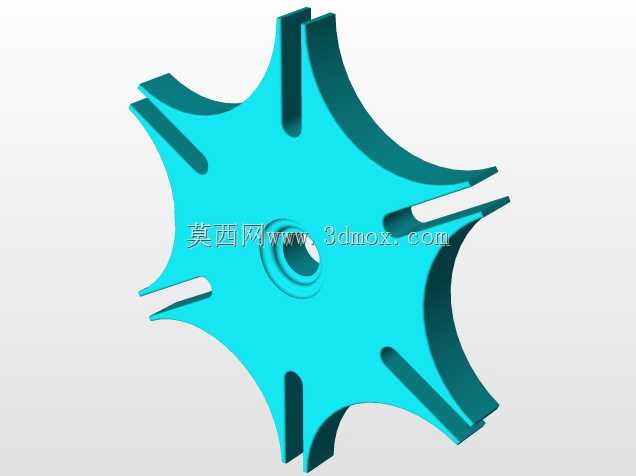

　　从结构设计逻辑来看，这套机构的主动件是带圆柱锁止弧和驱动销的拨盘，从动件是带六个径向槽的星型槽轮，驱动销进入槽轮径向槽时，会拨动槽轮转过固定角度，当驱动销脱离径向槽后，拨盘上的凸圆弧锁止面会刚好嵌入槽轮的凹圆弧锁止面，把槽轮完全锁止固定，避免工位偏移，六槽结构对应的单次转位角度是60度，刚好适配六工位的转盘布局，比如六工位装配台、六面检测转盘、多工位灌装转台这类设备，都能直接套用这类传动结构。

　　设计时首先要确认中心距参数，也就是拨盘回转中心和槽轮回转中心的直线距离，这个尺寸是整个机构的安装基准，直接决定了驱动销的回转半径、槽轮的径向槽深度、锁止弧的配合半径，安装时两个回转轴必须保证平行度公差，否则会出现驱动销卡滞、锁止面磨损过快的问题。槽轮的槽口位置做了小角度的导入倒角，避免驱动销入槽时发生刚性碰撞，降低启动瞬间的冲击载荷，拨盘的锁止弧和槽轮的锁止凹面采用间隙配合，间隙量控制在0.02-0.05mm区间，既保证锁止时槽轮不会发生窜动，又不会因为配合过紧出现转动卡涩。

　　从安装边界来看，整套机构的安装底板预留了两个轴系的固定安装孔位，孔位的同轴度、位置度公差需要严格按照设计值加工，主动轴输入端可以连接同步带轮、齿轮或者电机直连，从动轴输出端可以直接固定工位转盘、夹具安装板或者送料拨盘。实际选型应用时，要注意这类外啮合槽轮机构的槽轮转向和拨盘转向是相反的，布局时要提前考虑动力输入的方向，避免工位转向和工艺要求不符；另外槽轮机构的动程角是固定的，六槽结构对应的拨盘每转一圈，槽轮的转动时间和静止时间比例是固定值，如果需要调整动停比，就需要调整驱动销的数量或者槽轮的槽数，单销六槽结构的动停比适合大部分需要较长静止加工时间的多工位设备，静止阶段可以完成装配、检测、压装、上料等工艺动作，转动阶段完成工位的快速切换。

　　建模时所有配合面都做了公差匹配，驱动销和径向槽的配合间隙、锁止弧的贴合范围、拨盘和槽轮的运动间隙都经过运动仿真验证，不会出现运动干涉，实际生产时槽轮和拨盘可以采用45号钢调质处理，轻载工况下也可以采用POM或者尼龙材质降低运行噪音，适合自动化设备的结构设计人员直接参考选型，或者作为间歇传动模块集成到整机设计中。
