推拉式快速压紧手动夹钳结构

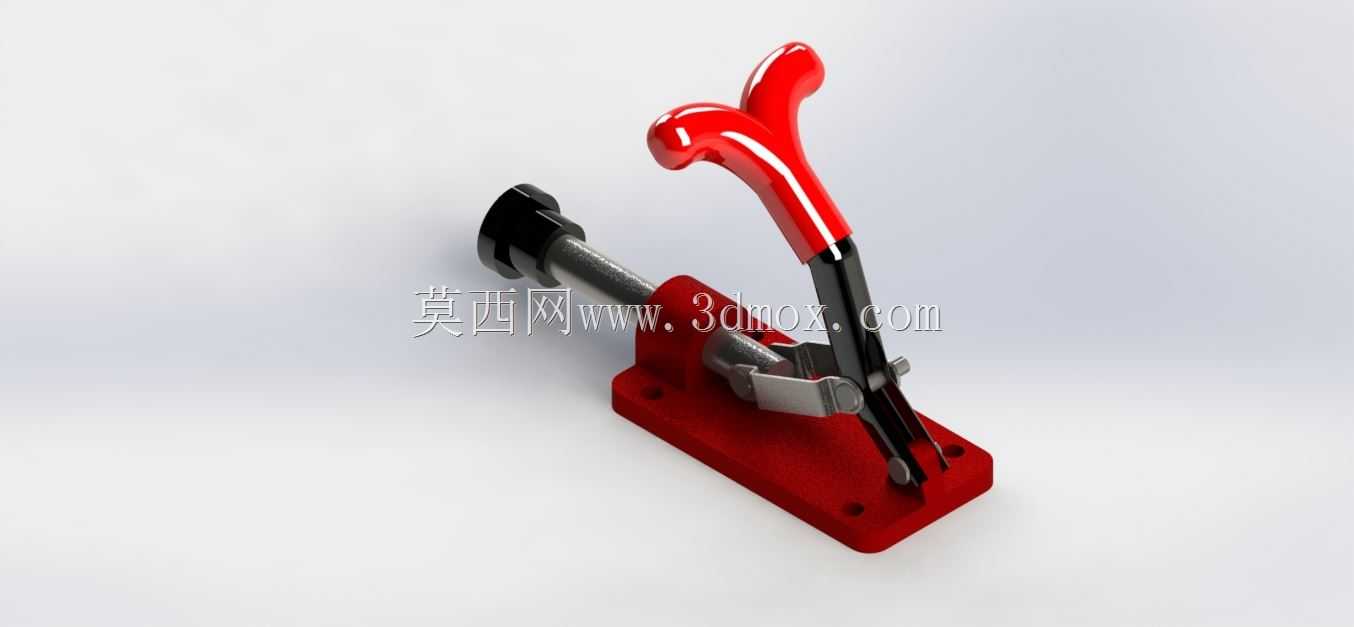

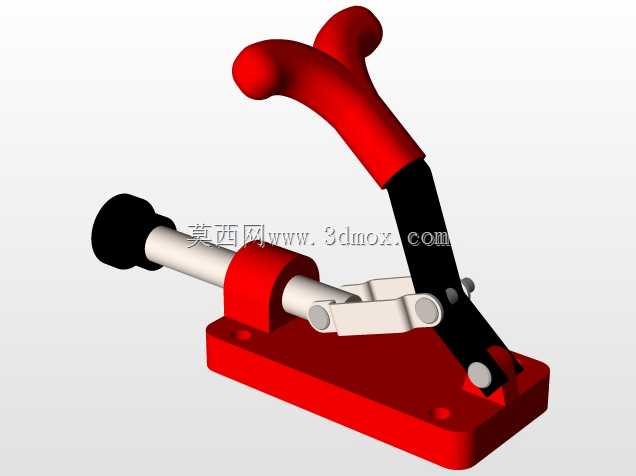

　　这类手动推拉式夹钳是工装夹具体系里应用极广的通用压紧元件，在小型零部件焊接工位、电子产品组装治具、木质板材加工定位、塑胶件飞边修整工装里都能见到它的身影，核心作用是在工序作业过程中提供稳定的夹持力，避免工件受切削力、装配推力、焊接应力影响出现位移，保证工序加工的位置精度。从结构设计逻辑来看，这款夹钳采用了肘节过死点锁止的机械原理，扳动红色Y型操作手柄到锁止位置时，内部连杆机构会越过力学死点，此时哪怕夹持状态下受到工件的反向顶推力，夹钳也不会自行松脱，不需要持续对手柄施加外力就能保持稳定的夹持状态，解锁时只需要反向扳动手柄，就能带动推杆快速回缩，留出足够的工件取放空间。底座采用带安装孔的方形铸造结构，四个沉头安装孔分布在底座四角，

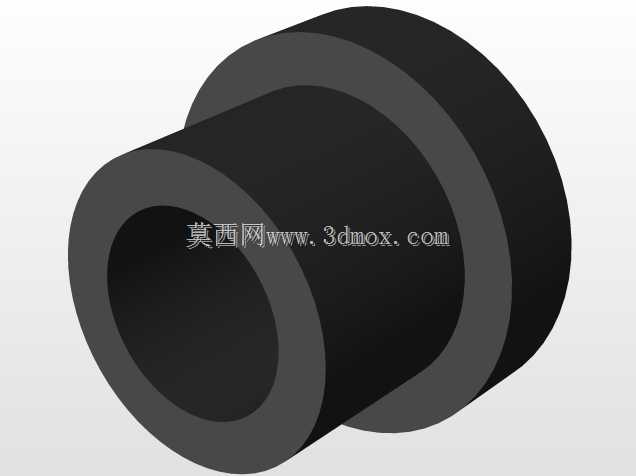

　　安装时可以直接通过内六角螺栓固定在工装基板或者工作台面上，安装孔的位置公差控制在±0.1mm范围内，能保证多套夹钳并排安装时的位置一致性，不会出现推杆轴线偏移导致的夹持受力不均问题。前端的推杆采用带黑色橡胶防撞头的螺纹结构，可以根据被夹持工件的厚度差异，旋转推杆调整伸出长度，调整范围在0-30mm之间，橡胶头的作用是避免刚性金属推杆直接接触工件表面，在铝件、塑胶件、漆面工件的夹持场景下不会压伤工件表面，同时橡胶材质的静摩擦系数更高，能减少夹持过程中工件打滑的概率。操作手柄的Y型分叉结构符合人体工学设计，操作人员单手握持发力时，手指能自然贴合手柄曲面，扳动过程的施力行程控制在15度角范围内，锁止和解锁的操作动作可以在0.5秒内完成，

　　比传统的螺栓压紧、台虎钳夹持的操作效率提升60%以上，非常适合高频次重复取放工件的流水线作业场景。在实际工装设计选型时，需要重点关注夹钳的推杆行程、额定夹持力、底座安装边界三个核心参数，这款夹钳的推杆总行程为40mm，额定夹持力为1800N，能够满足绝大多数厚度在50mm以内的中小型零部件夹持需求，底座的整体安装尺寸为长120mm、宽45mm，安装时需要在工装基板上预留至少150mm*60mm的安装空间，同时要预留出手柄扳动的操作空间，避免手柄扳动过程中与工装其他结构、相邻工位的夹具出现干涉。夹钳的所有铰接位置都设计有铆接销轴，销轴表面做了淬火硬化处理，长期反复扳动使用也不会出现铰接孔磨损松旷的问题，整体结构没有易损易耗件，日常使用只需要定期在铰接位置滴加少量润滑油，就能保证机构动作顺畅，使用寿命可以达到万次以上的扳动循环，完全能满足工业生产场景下的长期使用要求。
