三角基座三臂联动机械手结构设计

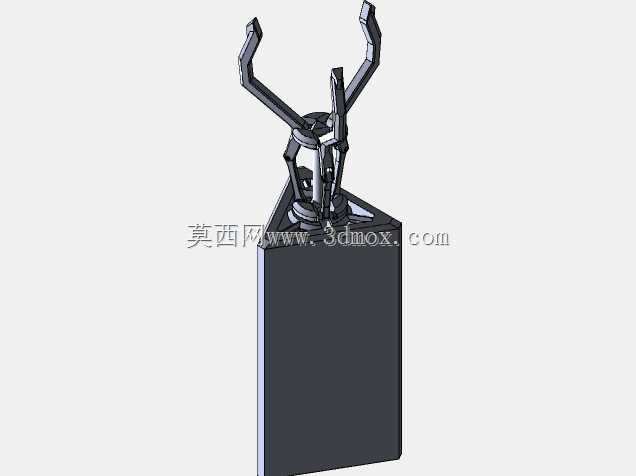

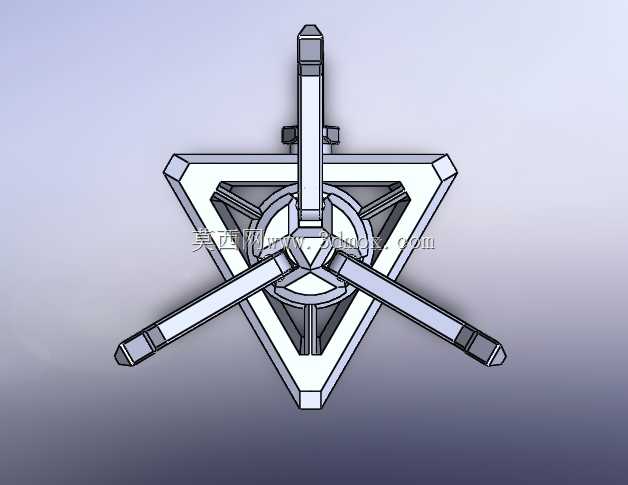

　　这款三臂联动机械手采用正三角形外框作为核心承载基座，三个机械臂沿基座中心呈120°均匀分布，单臂有效伸展长度可覆盖基座外接圆半径1.8倍的作业范围，安装时仅需固定三角基座的三个角点即可完成整机定位，对安装面的平面度公差要求控制在0.2mm以内，适配自动化产线中狭小空间内的多工位同步作业需求。从实际应用场景来看，这类结构常被用于轻工产品的分拣工位、小型零部件的同步夹持转运，或是实验平台上的多方位操作执行端，三个臂体可独立动作也可联动配合，相比单臂机械手能在相同占地空间内覆盖更多作业点位，减少产线排布时的设备冗余。设计阶段优先考虑了机构的运动对称性，中心位置设置的回转联动盘可同步驱动三个臂体的收展动作，

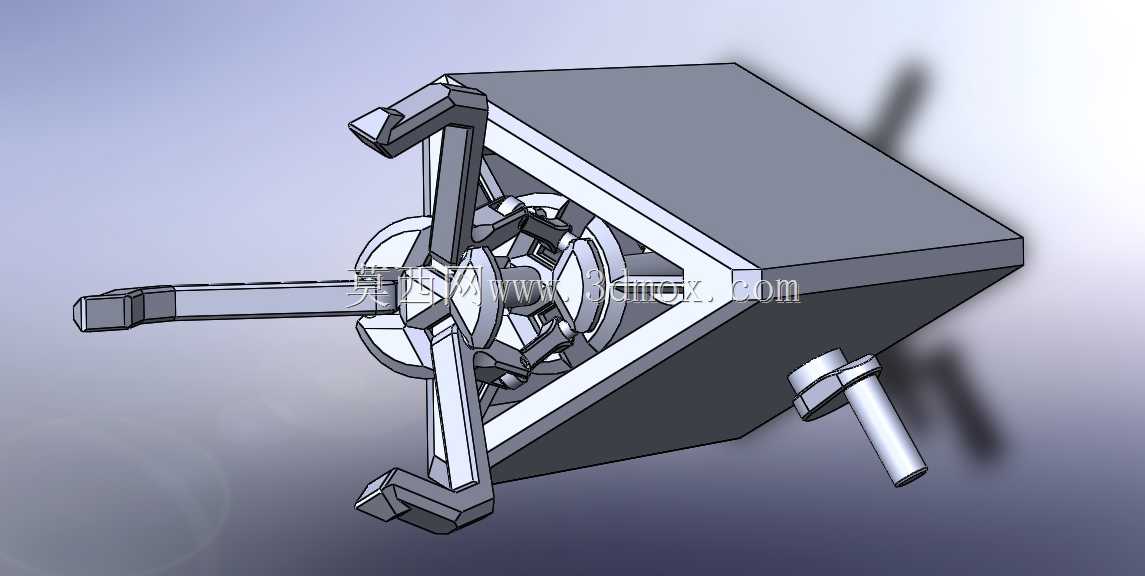

　　臂体与基座的铰接处采用嵌入式销轴配合，避免了外置连接件带来的运动干涉问题，臂体末端预留了标准执行件安装接口，可根据作业需求更换夹爪、吸盘、探针等不同功能末端。在结构强度校核上，三角基座采用框式镂空设计，在保证整体刚性的前提下尽可能降低了自身重量，臂体截面选用矩形加强筋结构，在满负载伸出状态下臂端挠度可控制在0.15mm以内，满足轻载高精度作业的精度要求。安装边界方面，整机收拢状态下的外轮廓不超出三角基座的外接圆范围，展开时三个臂体的运动轨迹无重叠干涉区域，周边预留10mm的安全间隙即可满足运动防护要求，无需额外设置大范围的安全围栏，适配紧凑排布的自动化工作站布局。传动路径上，中心驱动轴的动力通过三个等分的传动副分别传递至各臂体，

　　传动间隙控制在0.05mm以内，保证三个臂体的动作同步性，避免联动过程中出现动作滞后导致的工件夹持偏移问题。这类结构的设计思路核心是利用正三角形的几何稳定性，在有限的安装空间内实现多方向的作业覆盖，相比传统的悬臂式机械手，其基座受力更均匀，长时间运行下的结构形变更小，维护时仅需定期检查铰接处的销轴磨损情况即可，日常运维难度较低。
