汽车传动系统膜片弹簧离合器结构

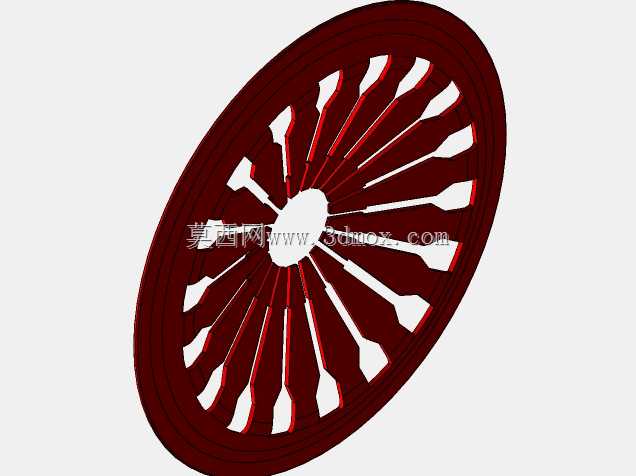

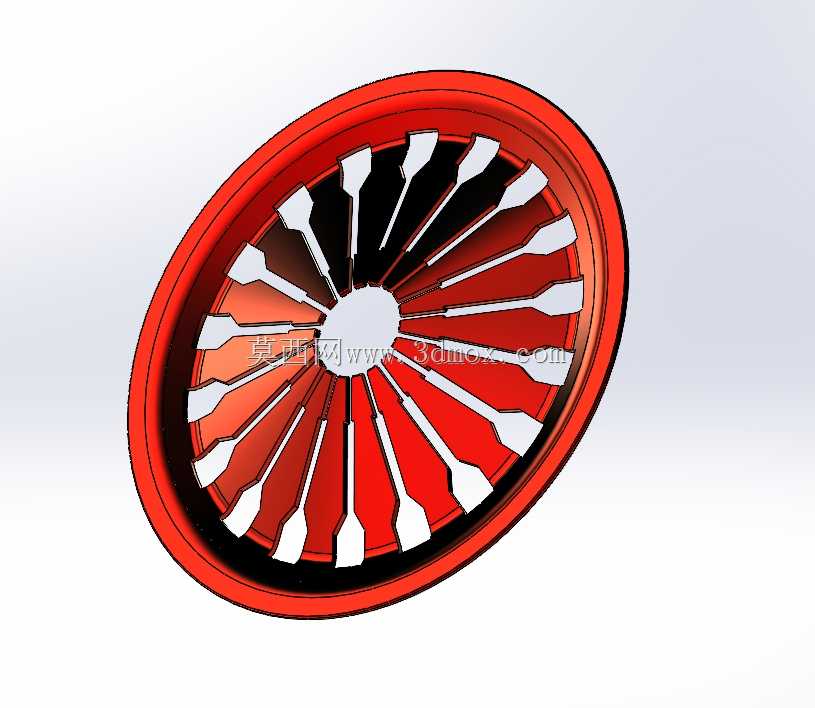

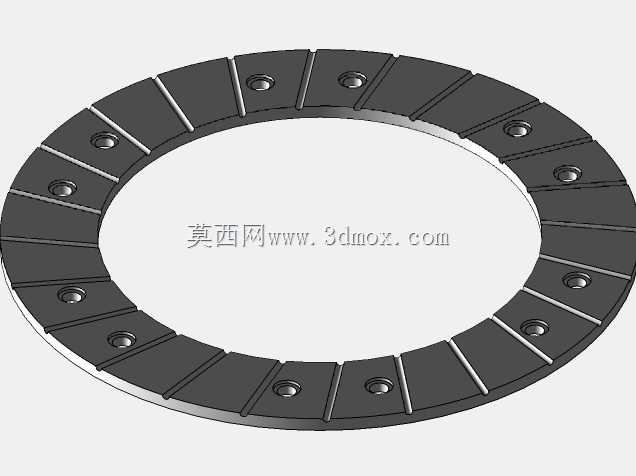

　　在燃油车动力传动链路里，离合器是衔接发动机与手动变速器的核心部件，日常工况下需要频繁完成接合与分离动作，既要保证起步阶段动力的平顺衔接，避免传动系统受冲击载荷，也要在换挡时切断动力输入，让变速器齿轮副顺利完成转速同步，减少打齿磨损，过载时还能通过摩擦片打滑保护整个传动链零件不被过大扭矩损坏。这套结构采用膜片弹簧作为压紧元件，相比传统螺旋弹簧离合器，轴向尺寸更紧凑，压紧力分布更均匀，高速旋转时弹簧压紧力衰减小，踏板操纵力也能得到有效降低，适配多数前置前驱乘用车的动力舱布置空间。设计过程中首先要匹配发动机最大输出扭矩，预留1.2-1.5倍的扭矩储备系数，避免正常工况下出现异常打滑；摩擦片外径尺寸需要匹配飞轮安装止口的边界，

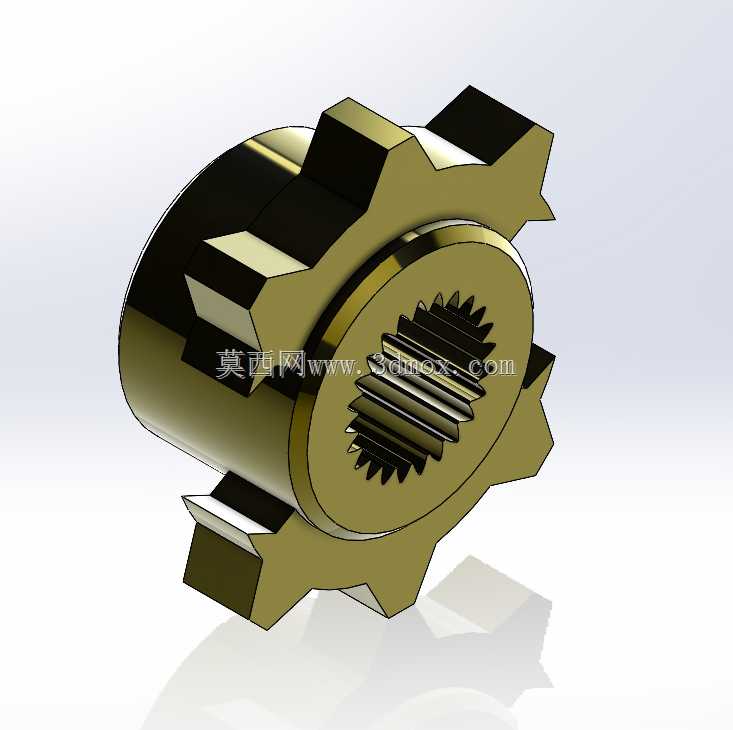

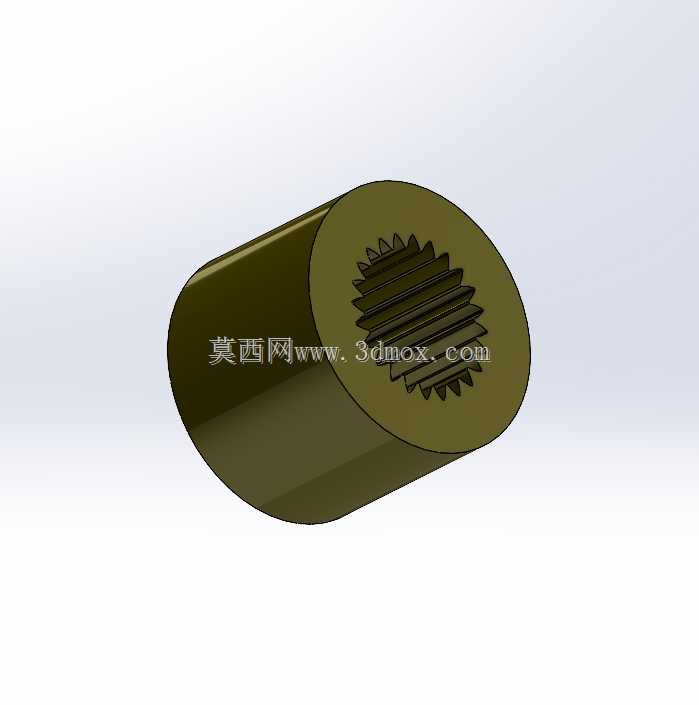

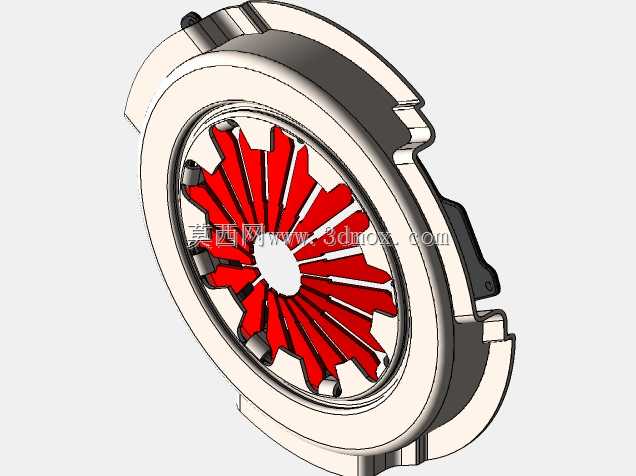

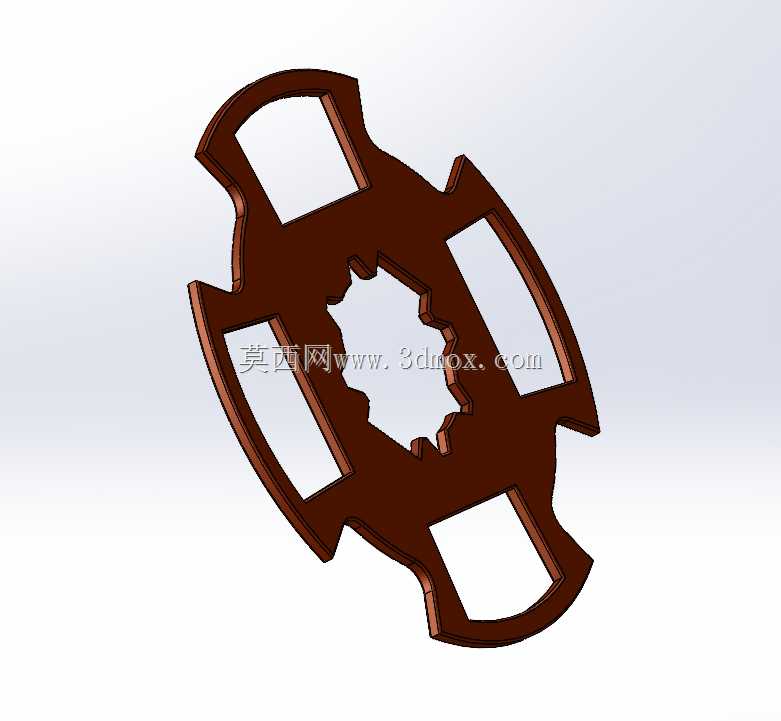

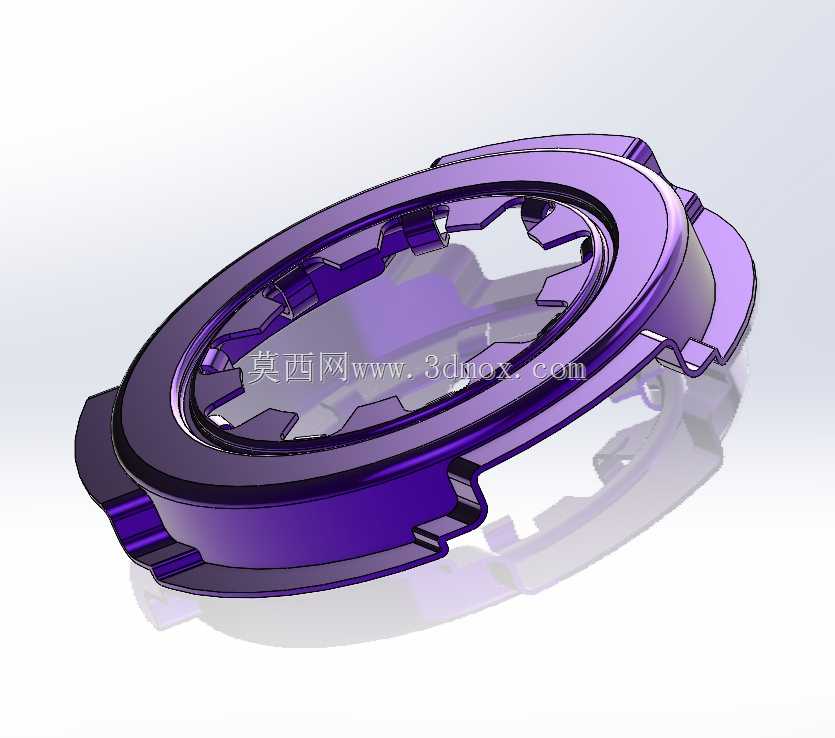

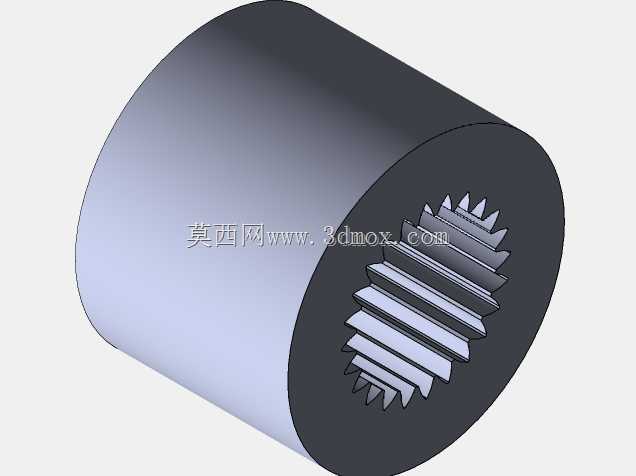

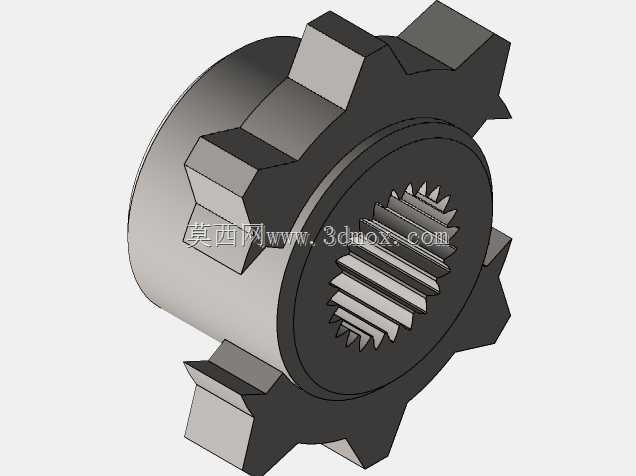

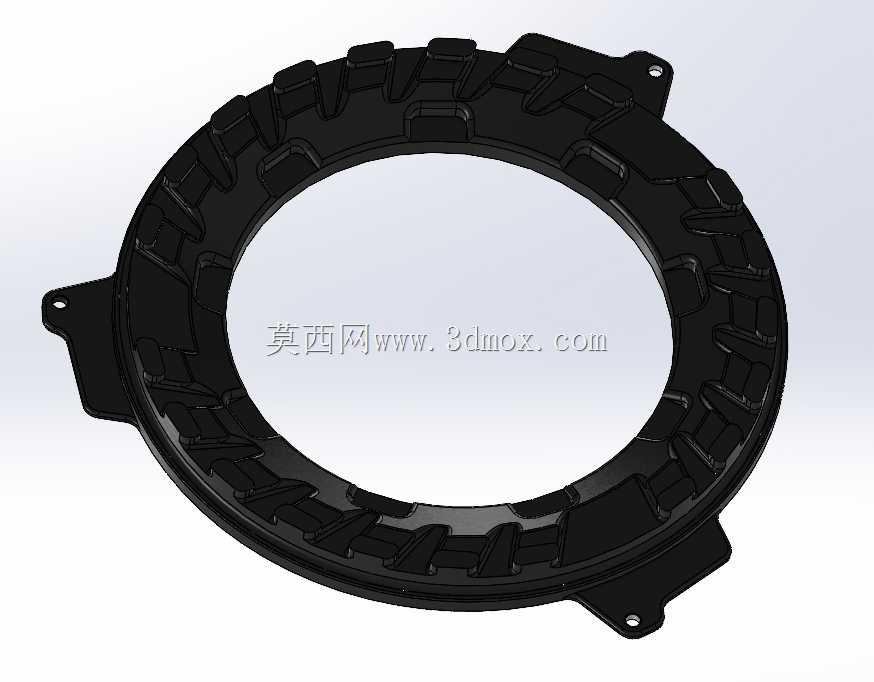

　　保证摩擦面完全贴合，从动盘总成的花键轴尺寸要和变速器输入轴花键参数完全对应，轴向滑动行程满足分离行程要求，避免分离不彻底或者接合打滑。压盘的散热结构做了针对性优化，表面设置的通风沟槽能在旋转时带动空气流动，带走频繁半联动产生的摩擦热量，避免摩擦片过热烧蚀、摩擦系数快速衰减。膜片弹簧的分离指端做了硬化处理，和分离轴承接触的位置耐磨性更强，长期使用不会出现过度磨损导致的踏板行程异常。安装时需要注意压盘与飞轮的定位销对齐，按照对角顺序分次拧紧固定螺栓，保证压盘端面与飞轮端面的平行度误差控制在允许范围内，避免接合时出现偏磨、抖动问题。从动盘安装时要注意花键毂的长短端朝向，避免装反导致离合器无法正常分离，

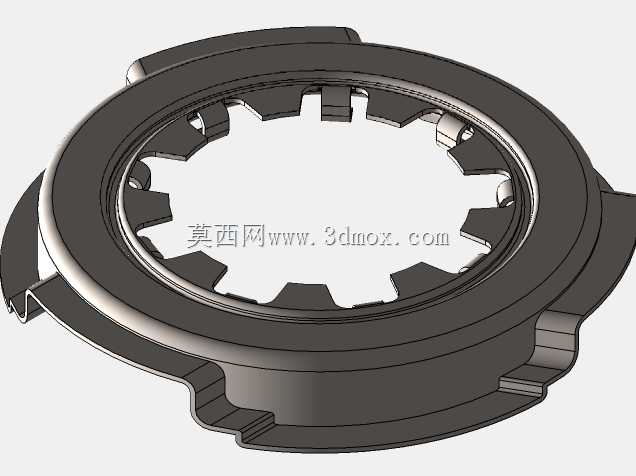

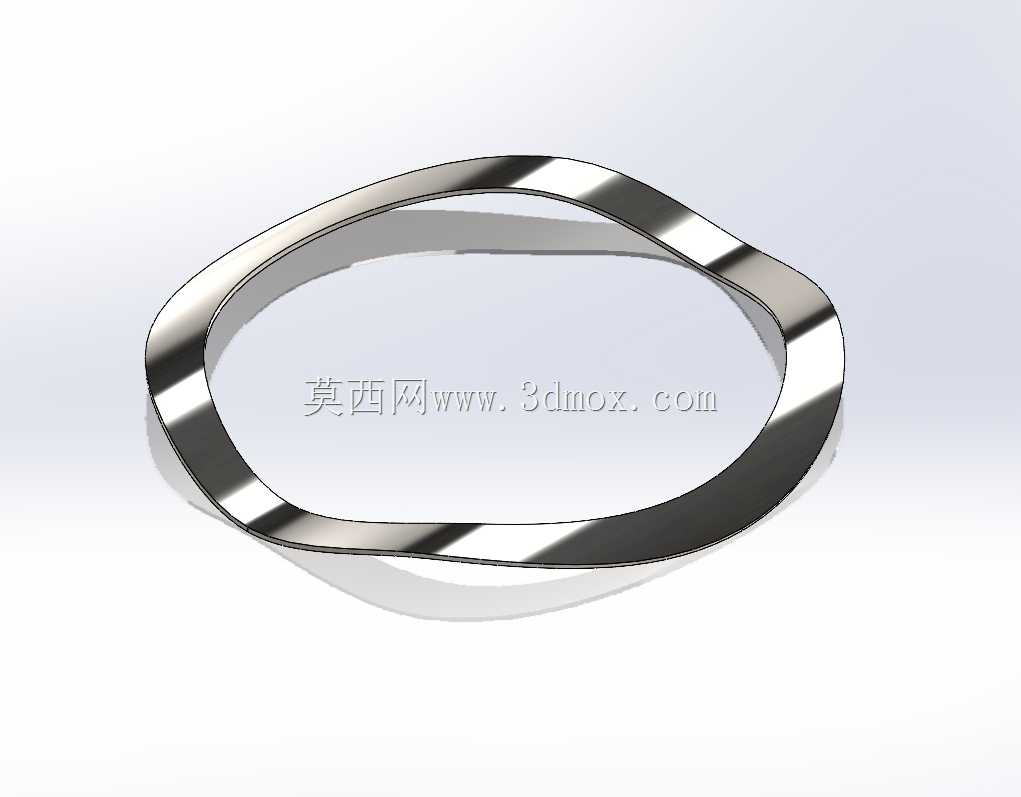

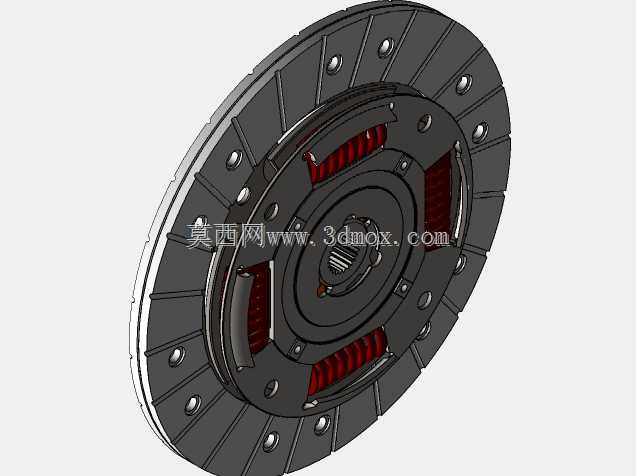

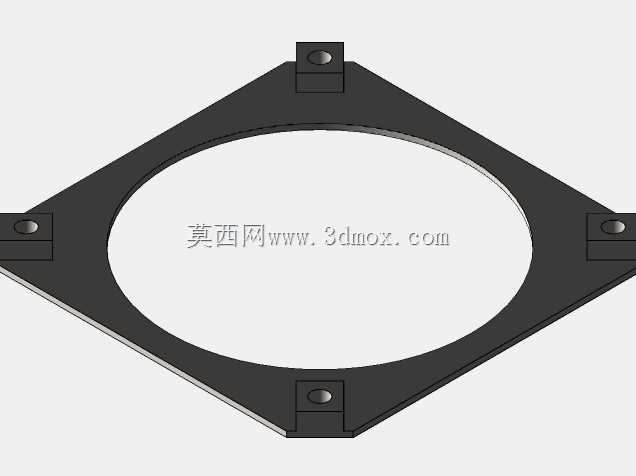

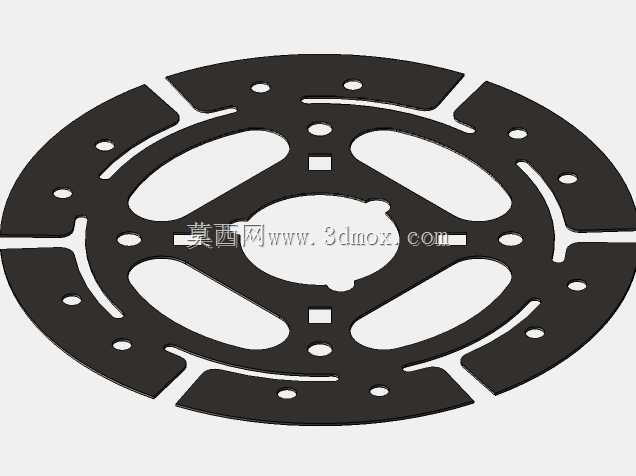

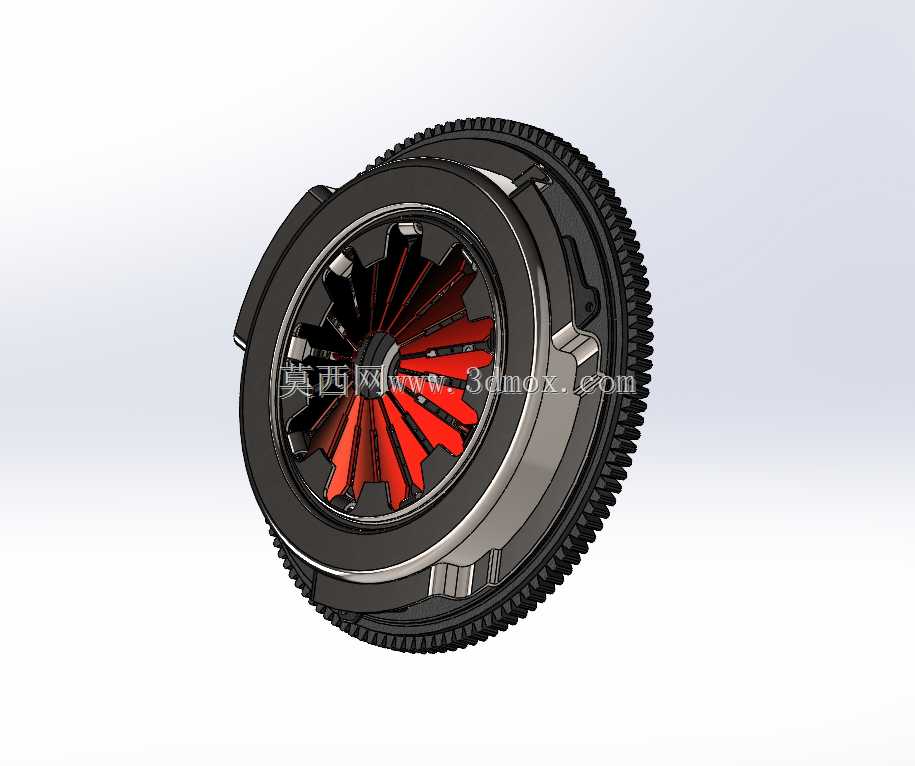

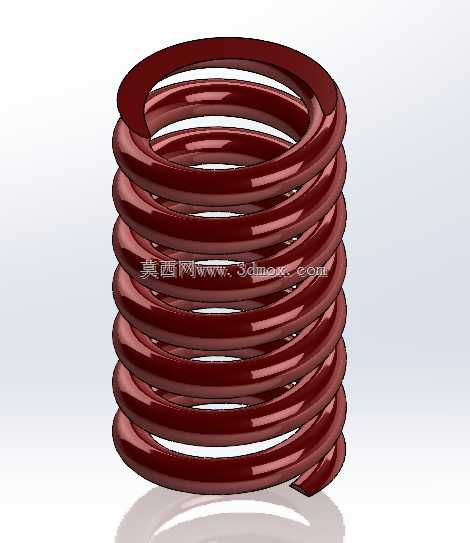

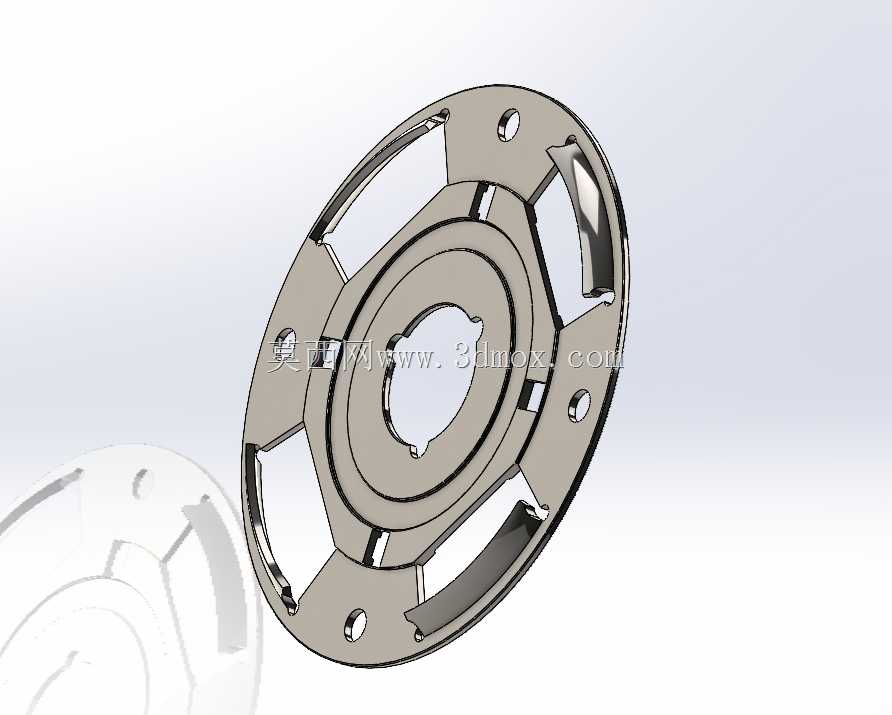

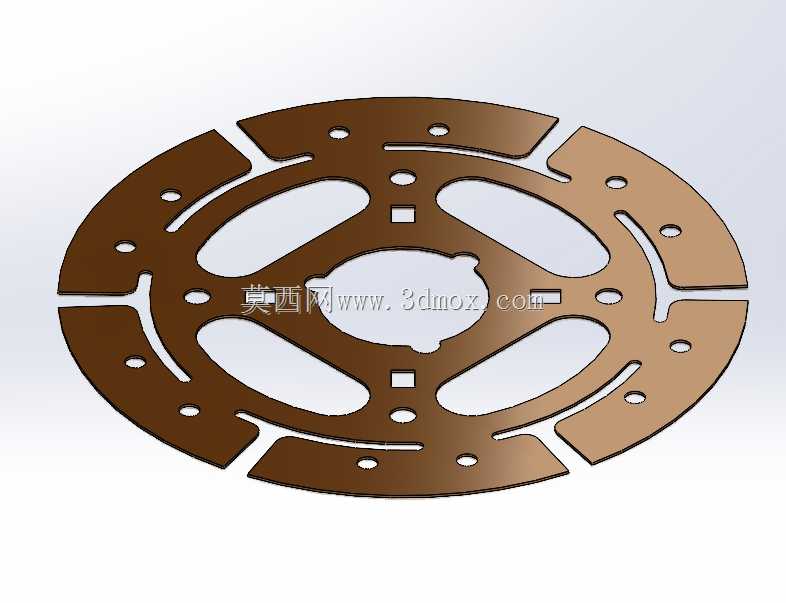

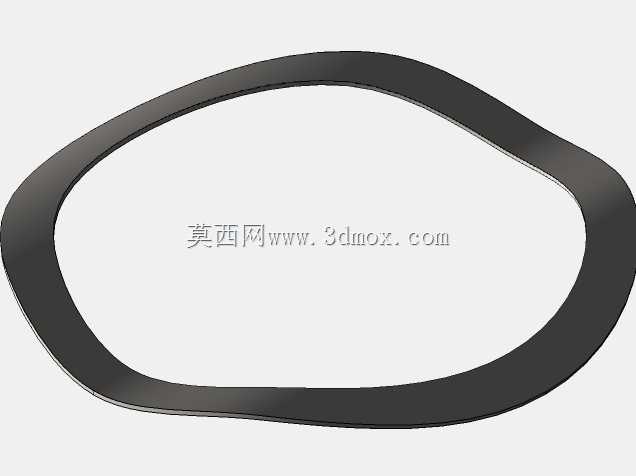

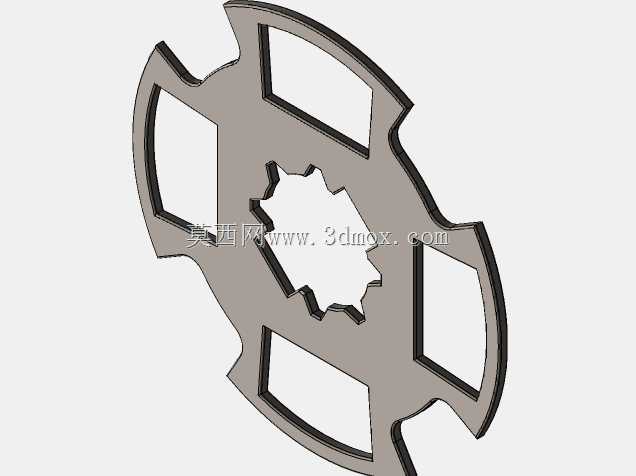

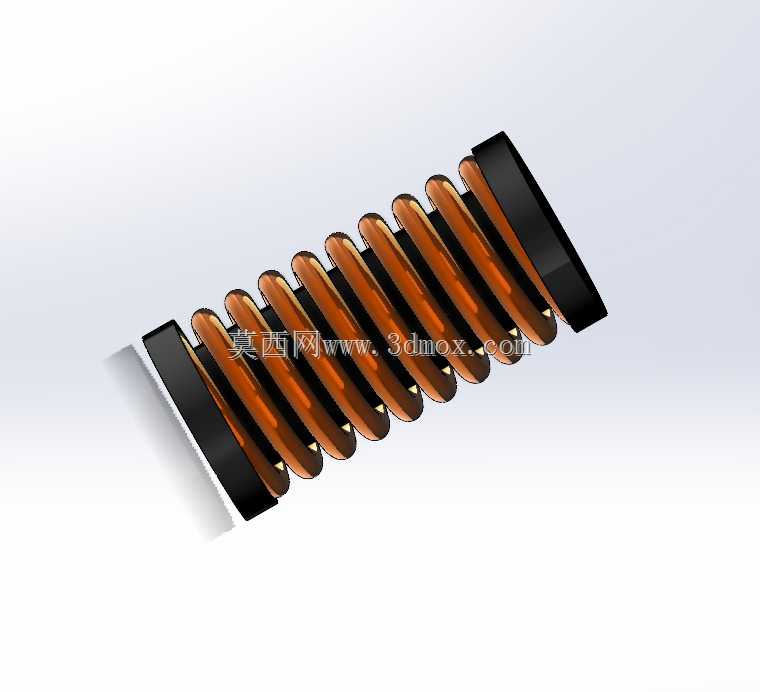

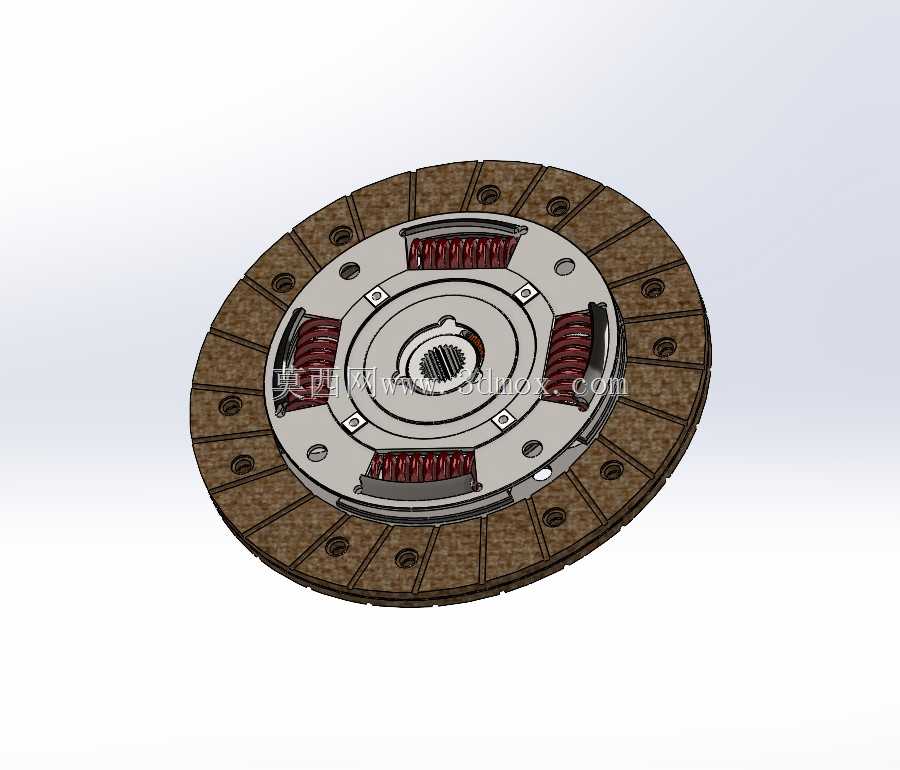

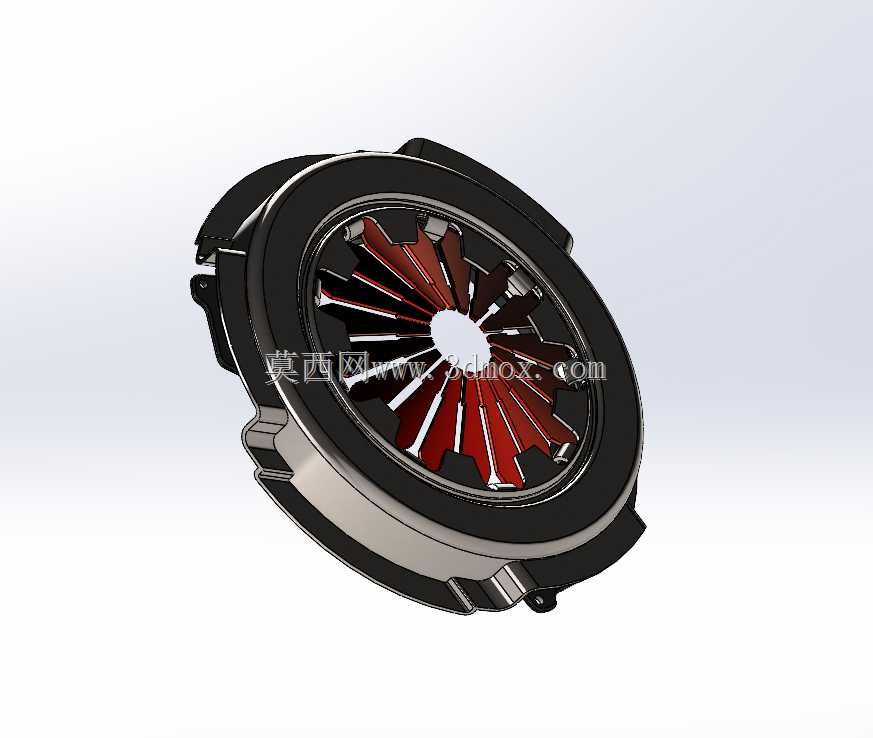

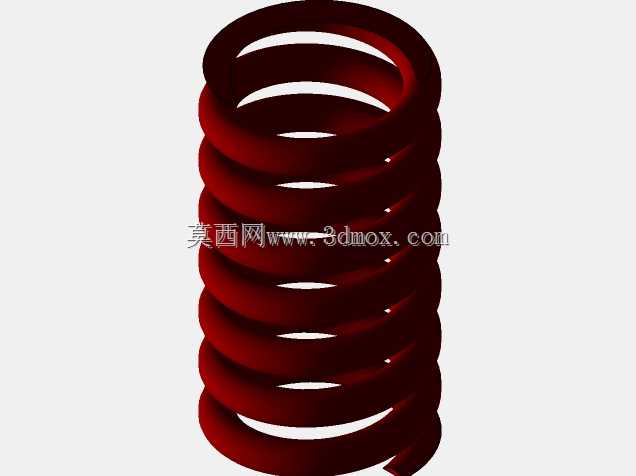

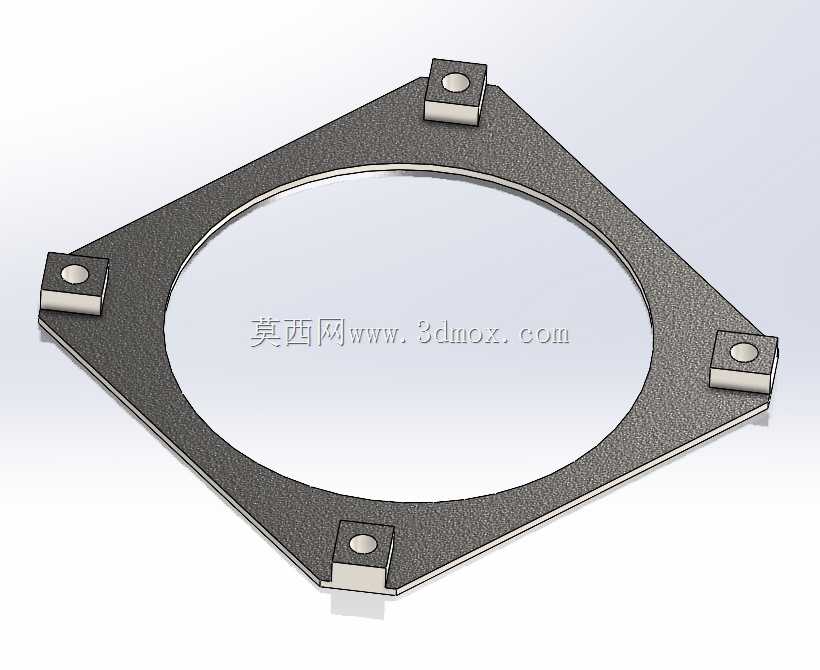

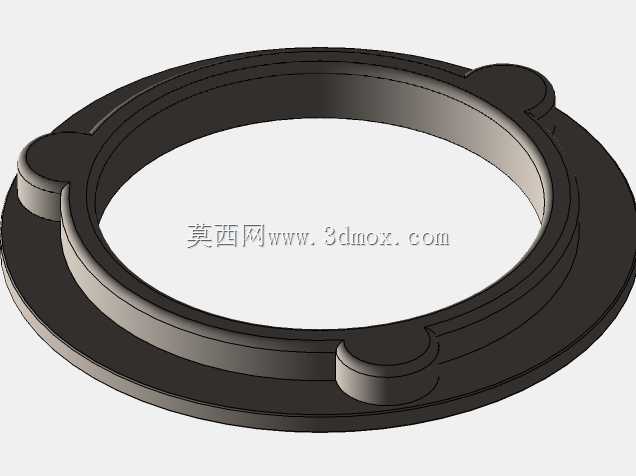

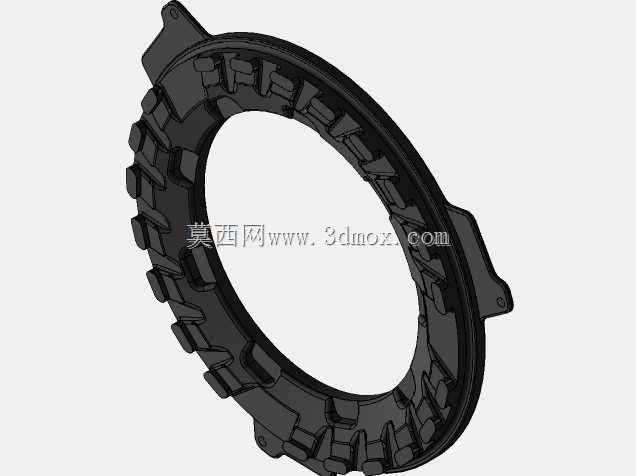

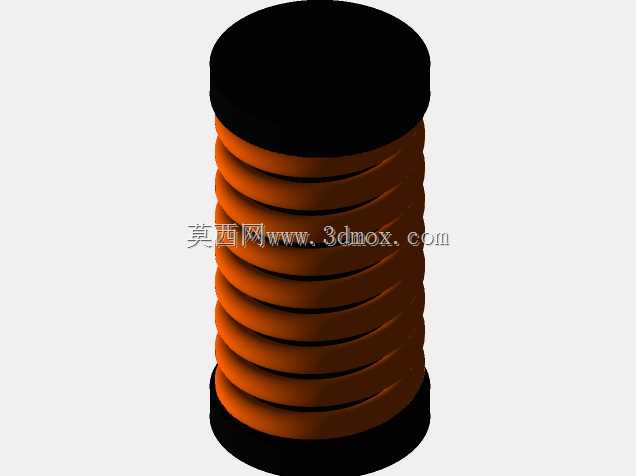

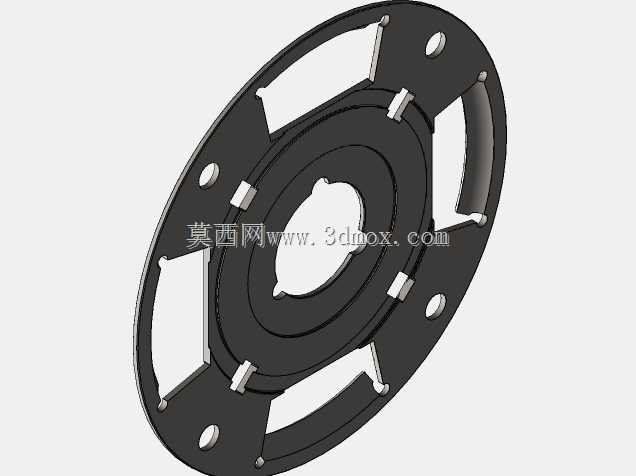

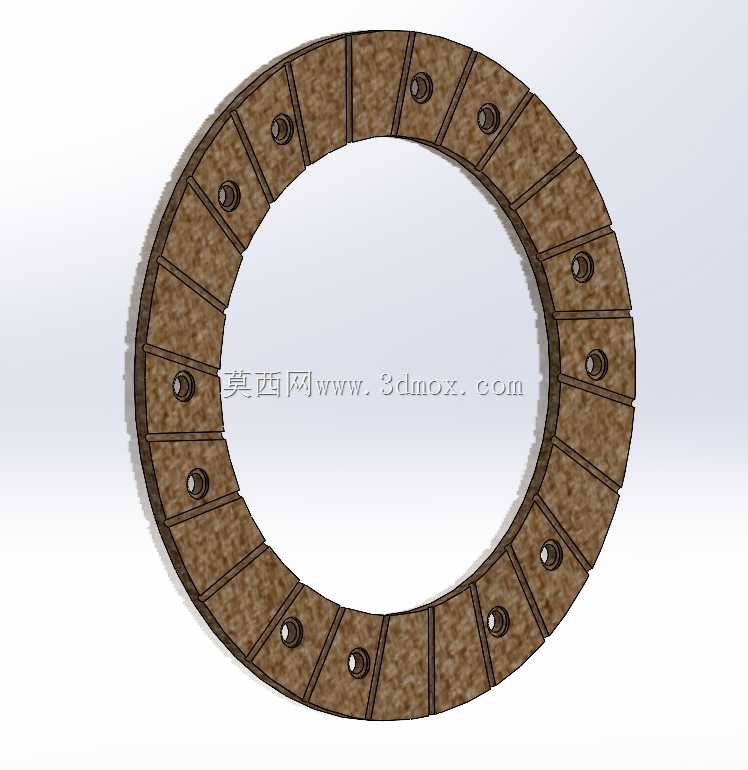

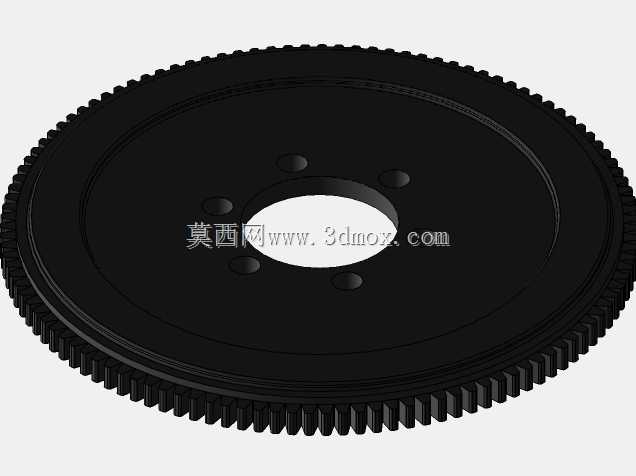

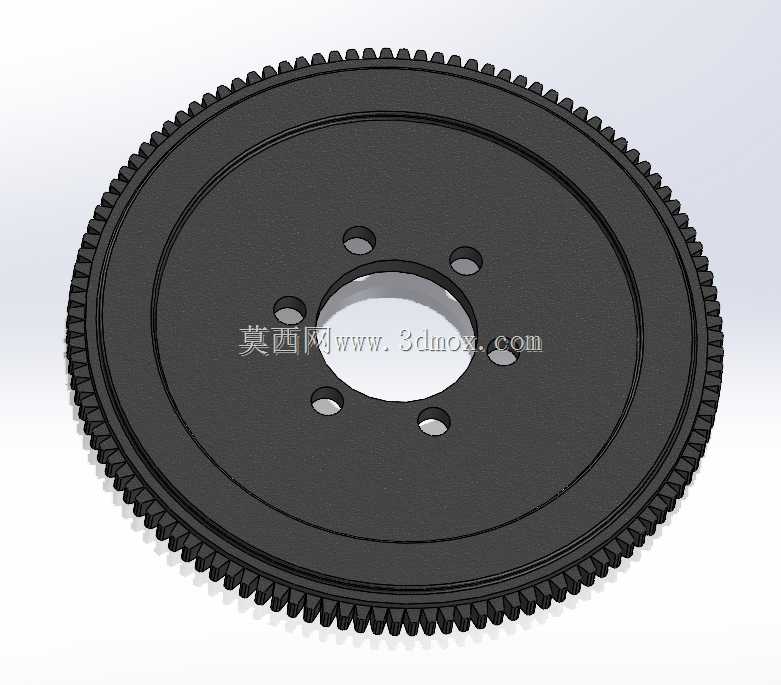

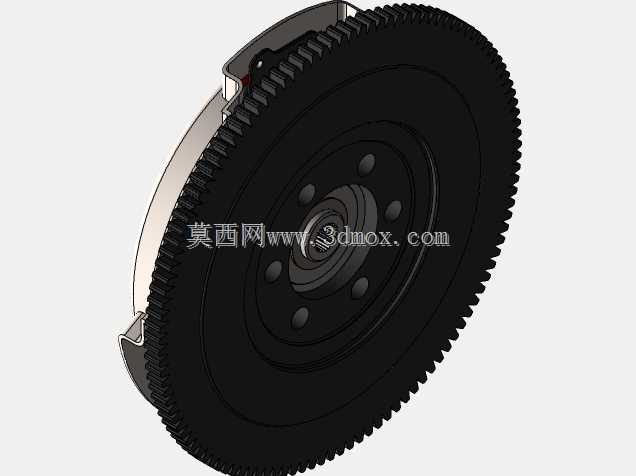

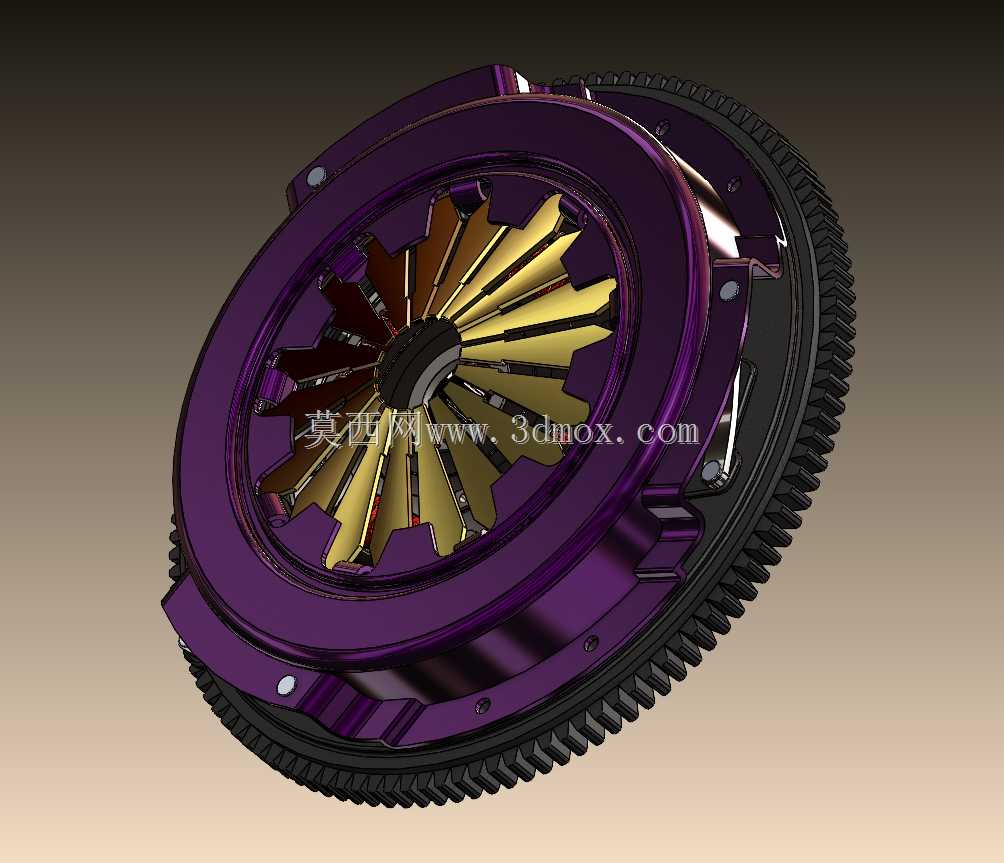

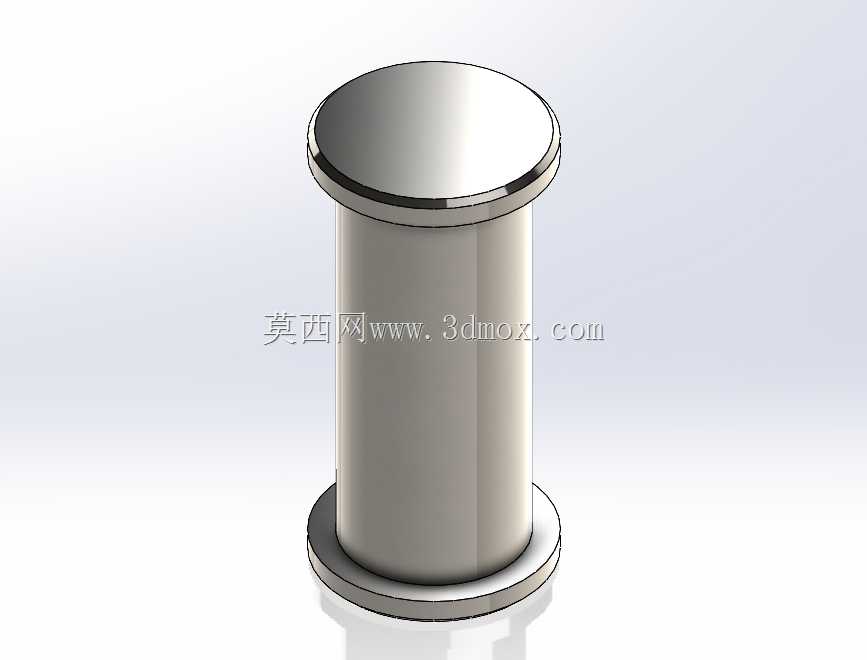

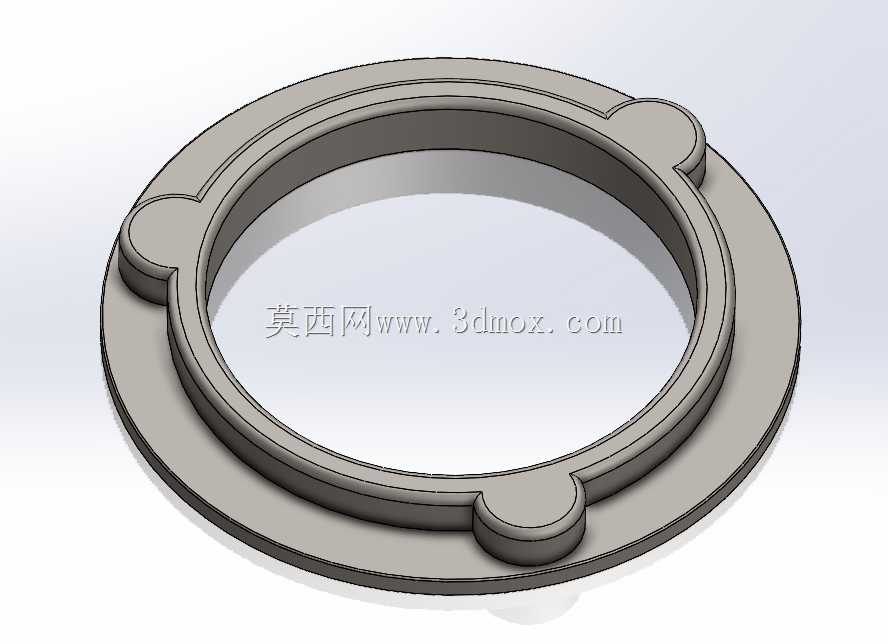

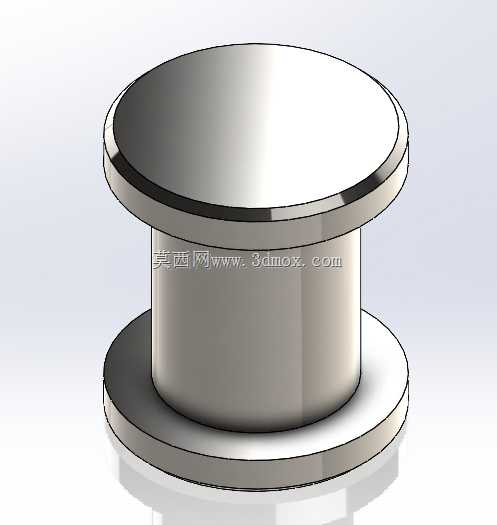

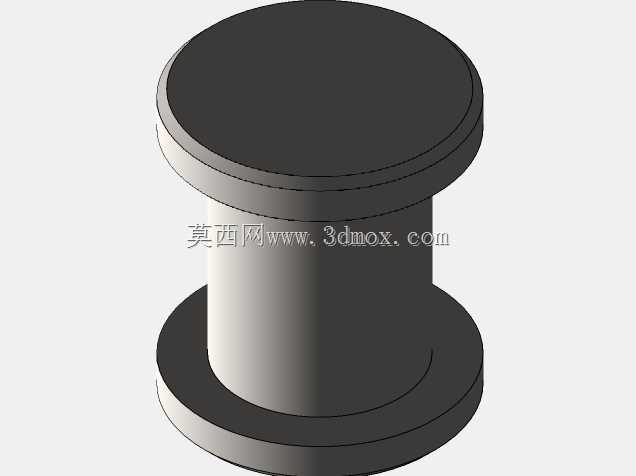

　　分离轴承与分离指之间预留合适的自由间隙，保证离合器完全接合时分离轴承不会长期受压磨损。这套结构的三维建模完整还原了各零件的装配关系，包括压盘、膜片弹簧、从动盘、飞轮、传动钢片等所有零件的配合位置，可用于传动系统结构教学、离合器工作原理演示，也能作为新车型传动部件选型、结构优化的参考基础，建模时对摩擦片的波形弹簧片、扭转减振弹簧等细节结构都做了还原，能直观展示离合器接合时的缓冲减振原理，以及分离过程中膜片弹簧的杠杆动作过程，帮助设计人员快速理解离合器的工作逻辑，校核安装空间与运动干涉风险。
