车辆传动系统差速齿轮箱结构设计

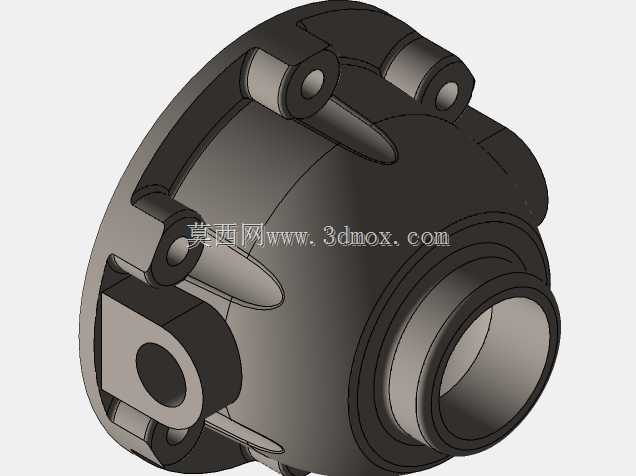

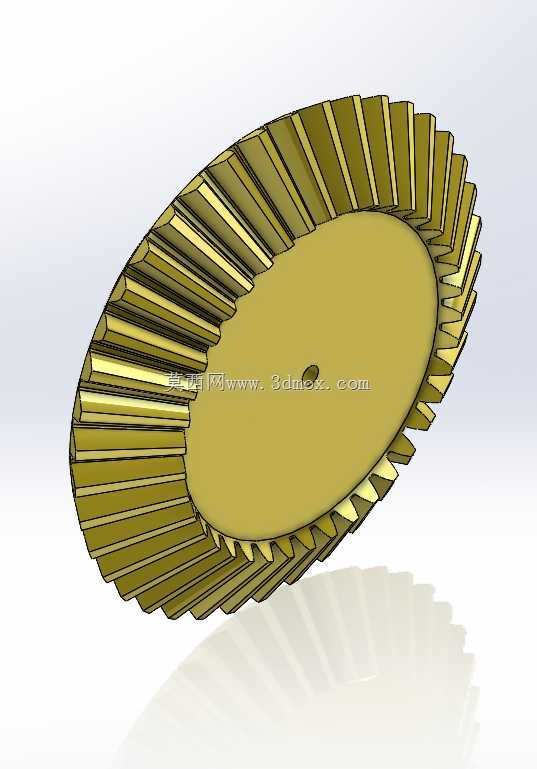

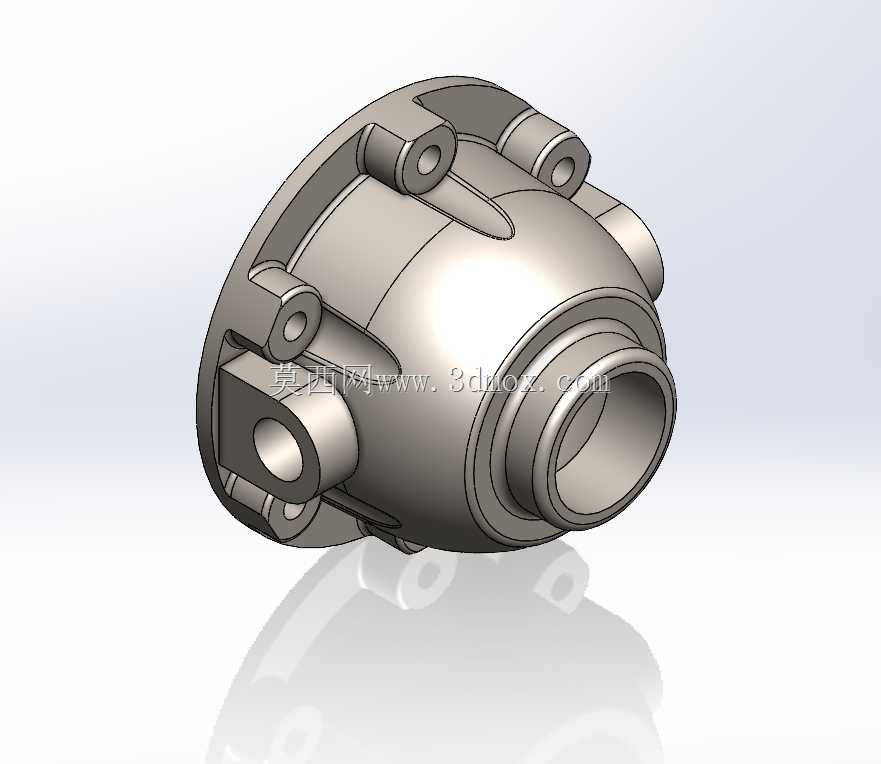

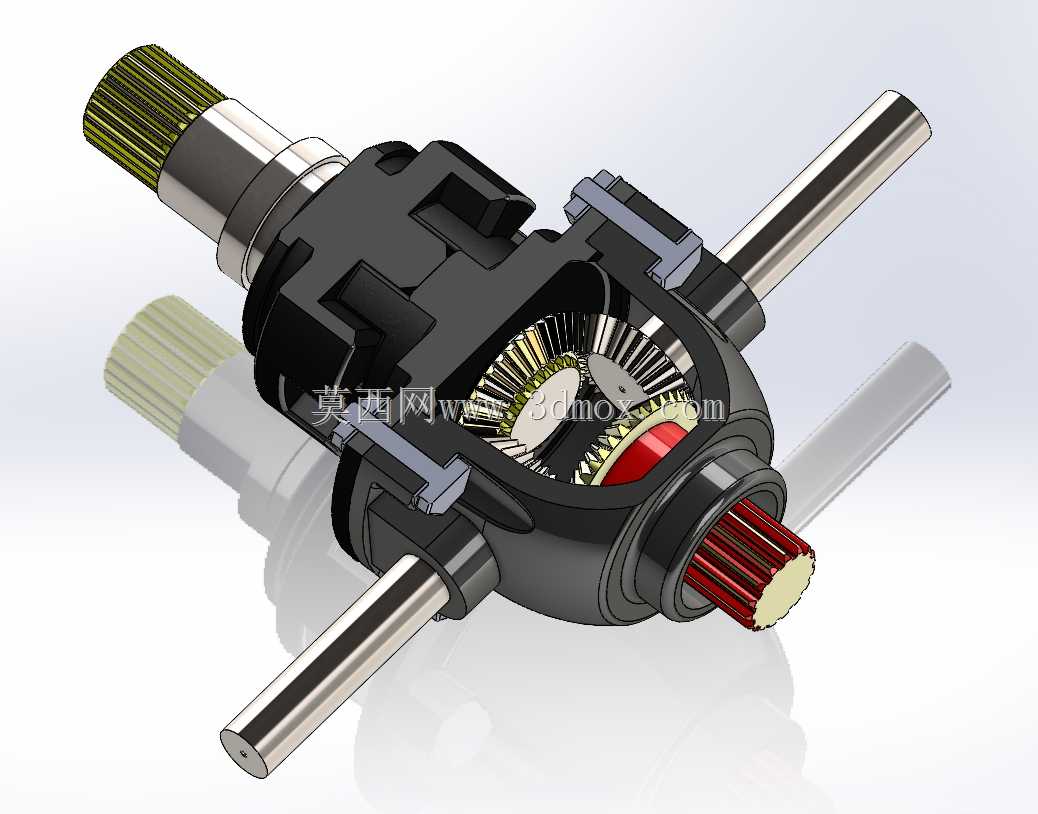

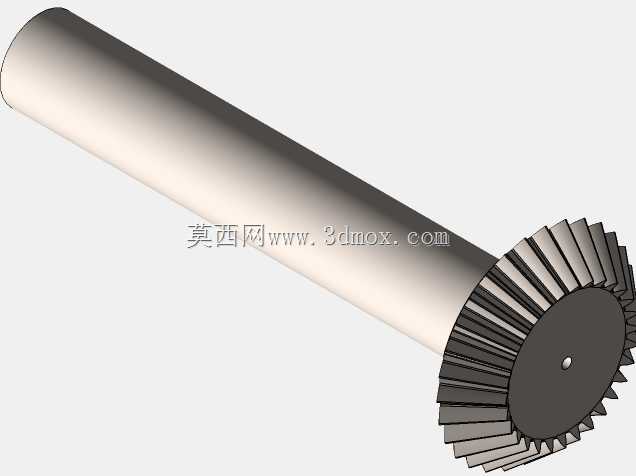

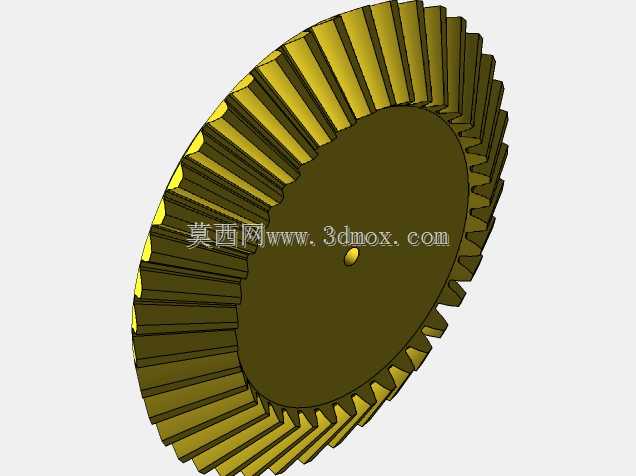

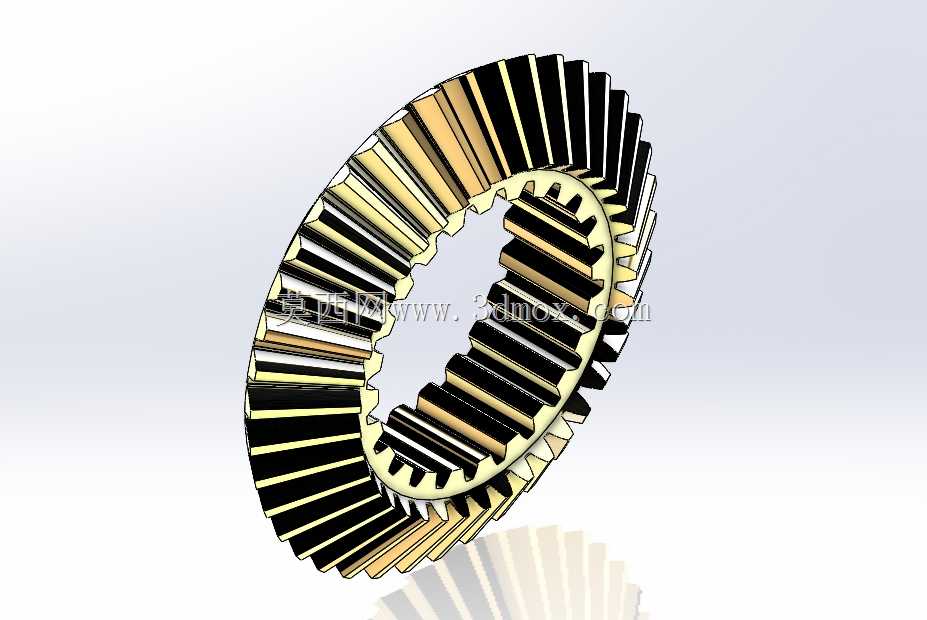

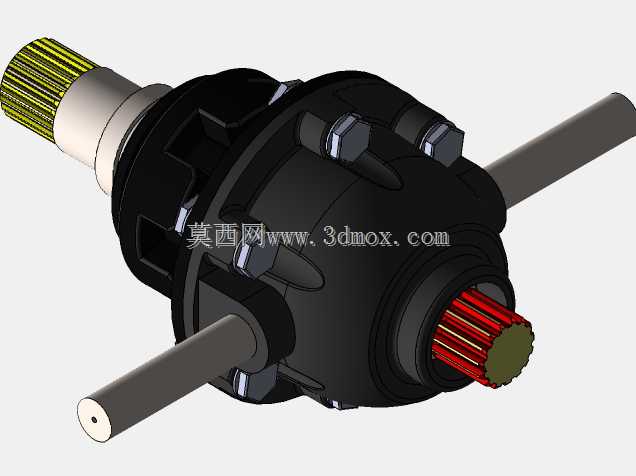

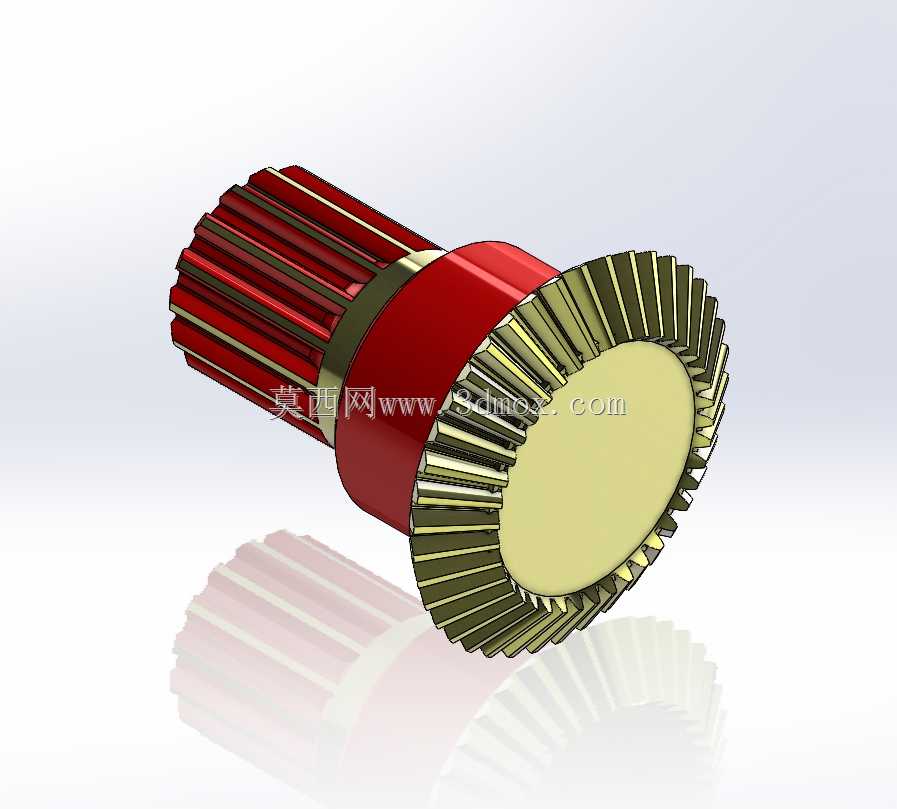

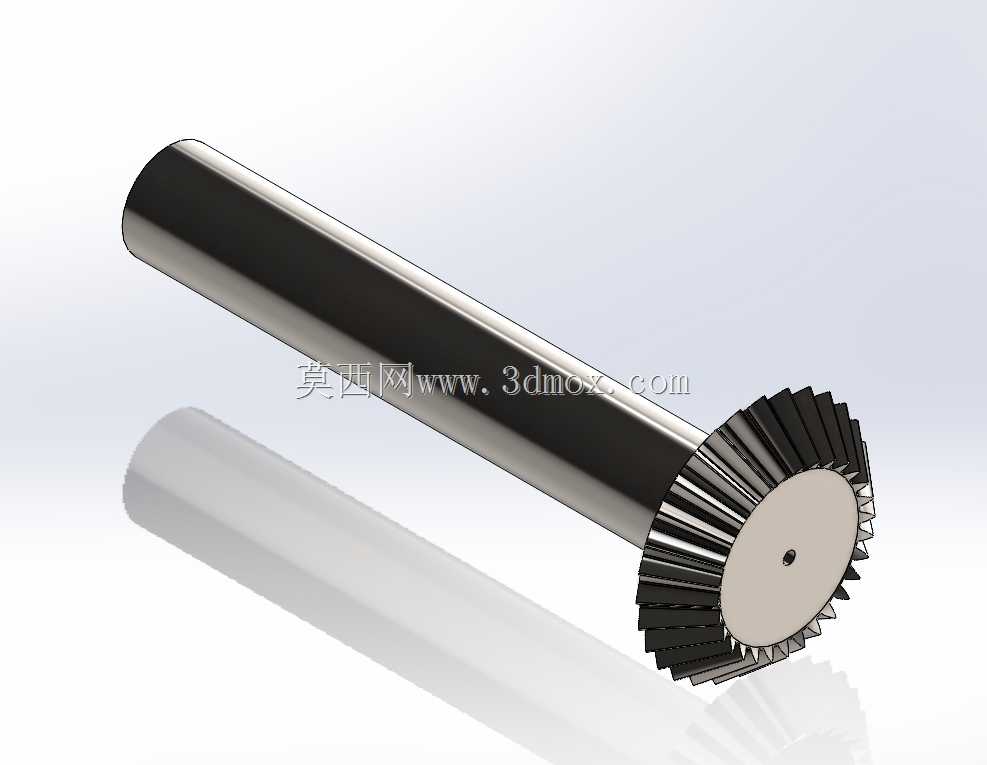

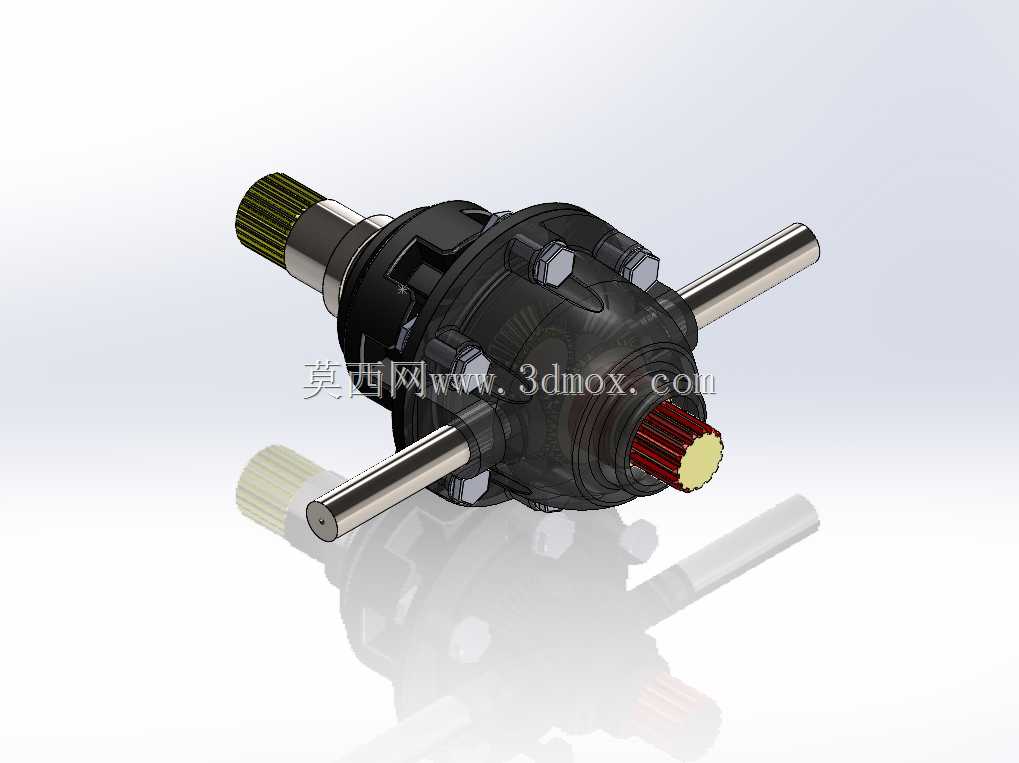

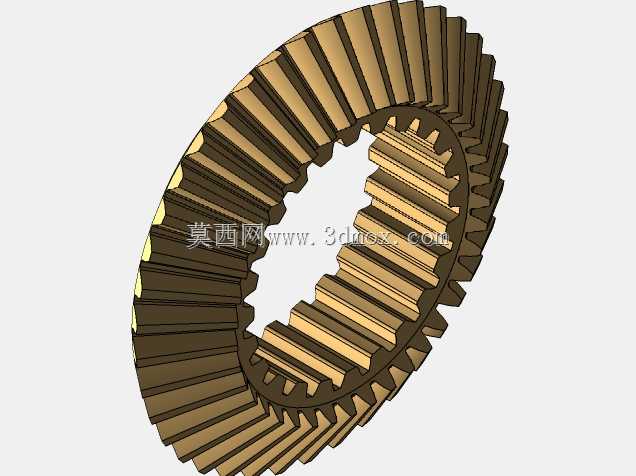

　　差速齿轮箱作为车辆传动系统的核心功能部件，主要应用于各类轮式行走设备的驱动桥总成中，承担着动力分流与转速差补偿的核心作用，在燃油乘用车、新能源商用车、工程越野机械、遥控模型车等需要两侧驱动轮存在转速差的行走场景中均有广泛应用。从实际工况需求出发，该结构的核心功能是在动力输入轴持续传递扭矩的过程中，允许两侧输出半轴以不同转速旋转，避免车辆转弯、颠簸路面行驶时出现轮胎拖滑、传动部件卡滞的问题，同时保证两侧驱动轮始终获得足够的附着力扭矩输出。在结构设计层面，该模型采用对称式锥齿轮差速布局，核心传动副包含一组行星锥齿轮与两个半轴锥齿轮，行星齿轮通过十字行星轴安装在差速器壳体内，输入动力经差速器壳体传递至行星轴，

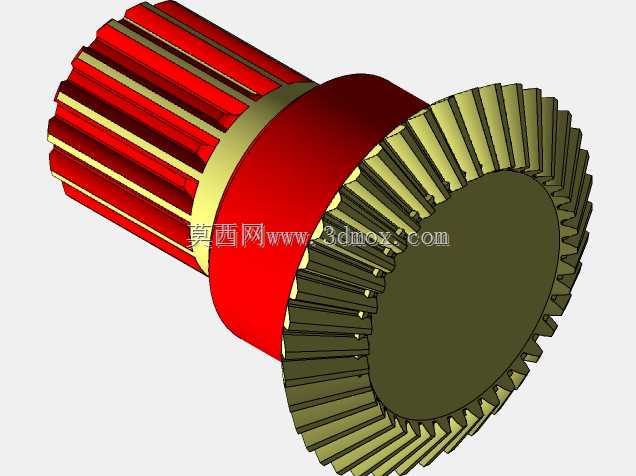

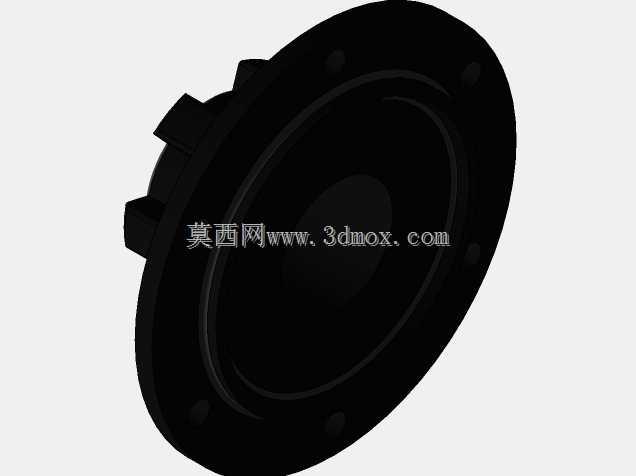

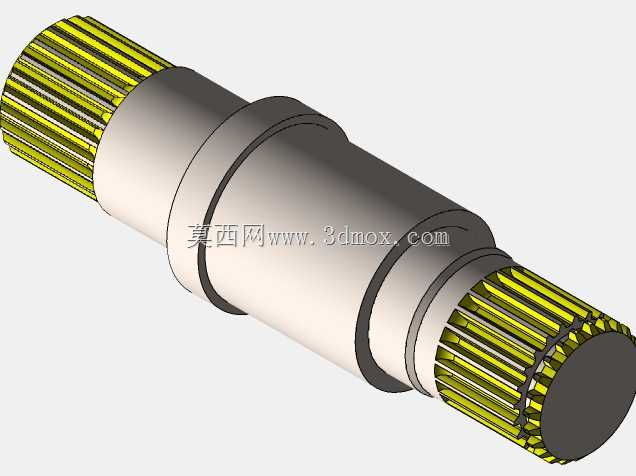

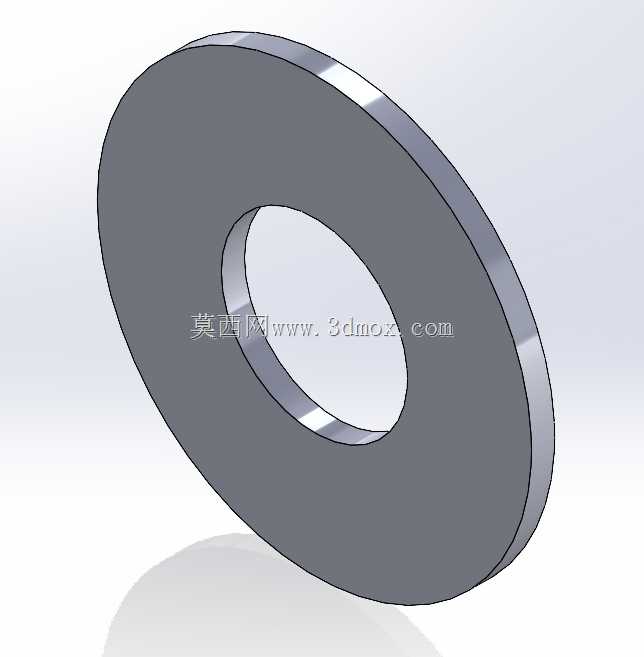

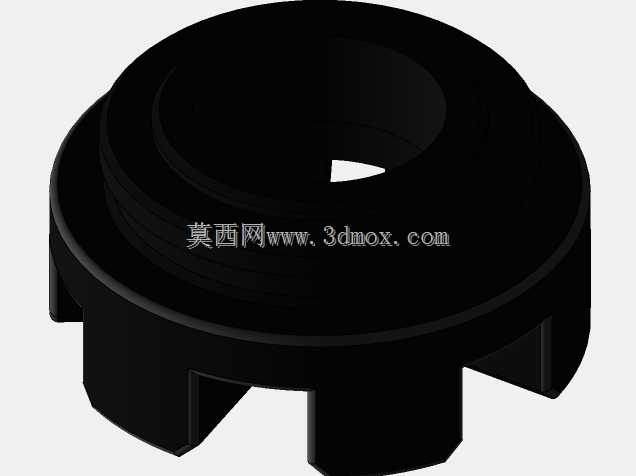

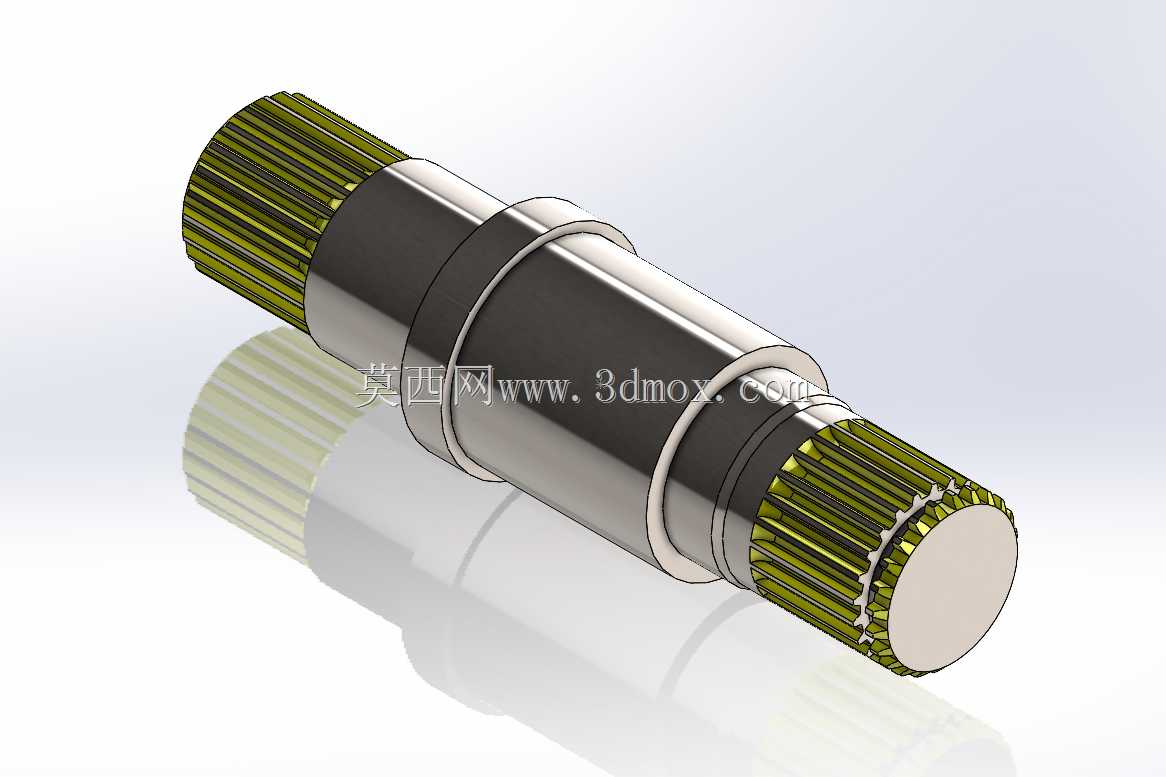

　　再通过行星齿轮与半轴齿轮的啮合将动力分流至两侧输出轴。设计过程中优先考虑了啮合齿面的受力均匀性，行星齿轮背部与差速器壳体接触面设置了减摩垫片，可有效降低长期运转过程中的磨损量，同时差速器壳体采用分体式装配结构，便于内部齿轮组件的安装与后期维护。从安装边界来看，该结构的输入轴端采用花键结构与主减速器从动齿轮连接，两侧输出轴同样采用花键配合与半轴连接，整体径向尺寸围绕差速齿轮的啮合节圆设计，轴向安装尺寸预留了轴承安装位与密封件安装槽，可直接适配常规驱动桥的桥壳安装空间，无需额外改动周边安装结构。在实际建模过程中，对齿轮的齿形参数进行了简化处理，保留了核心啮合特征与装配关系，既能够清晰展示差速器的动力传递路径，

　　也可用于传动原理的演示与结构方案验证。需要注意的是，该结构为对称式开式差速结构，适用于常规铺装路面行驶场景，若应用于越野工况可在此基础上增加锁止机构，通过限制行星齿轮的自转来提升恶劣路面的通过能力。整体结构的受力传递路径清晰，从输入花键到差速器壳，再到行星轴、行星齿轮、半轴齿轮，最终传递至两侧输出花键，每个连接部位的配合公差都参考了常规传动部件的设计规范，花键配合采用过渡配合保证扭矩传递的可靠性，齿轮啮合间隙控制在合理范围内，避免运转过程中出现冲击异响。
