基于DVD光驱结构改装的桌面级3D打印装置

　　这款桌面级打印装置的核心设计思路，是利用废旧DVD光驱内部成熟的精密直线运动模组，搭建低成本的小型熔融沉积成型设备，面向个人创客、学生群体的小尺寸零件快速打样场景，可覆盖桌面摆件制作、电子结构件验证、教学实验演示等日常使用需求，整体结构紧凑，无需占用过多工作台面空间，适合放置在普通书桌、实验台面上开展小批量打印作业。

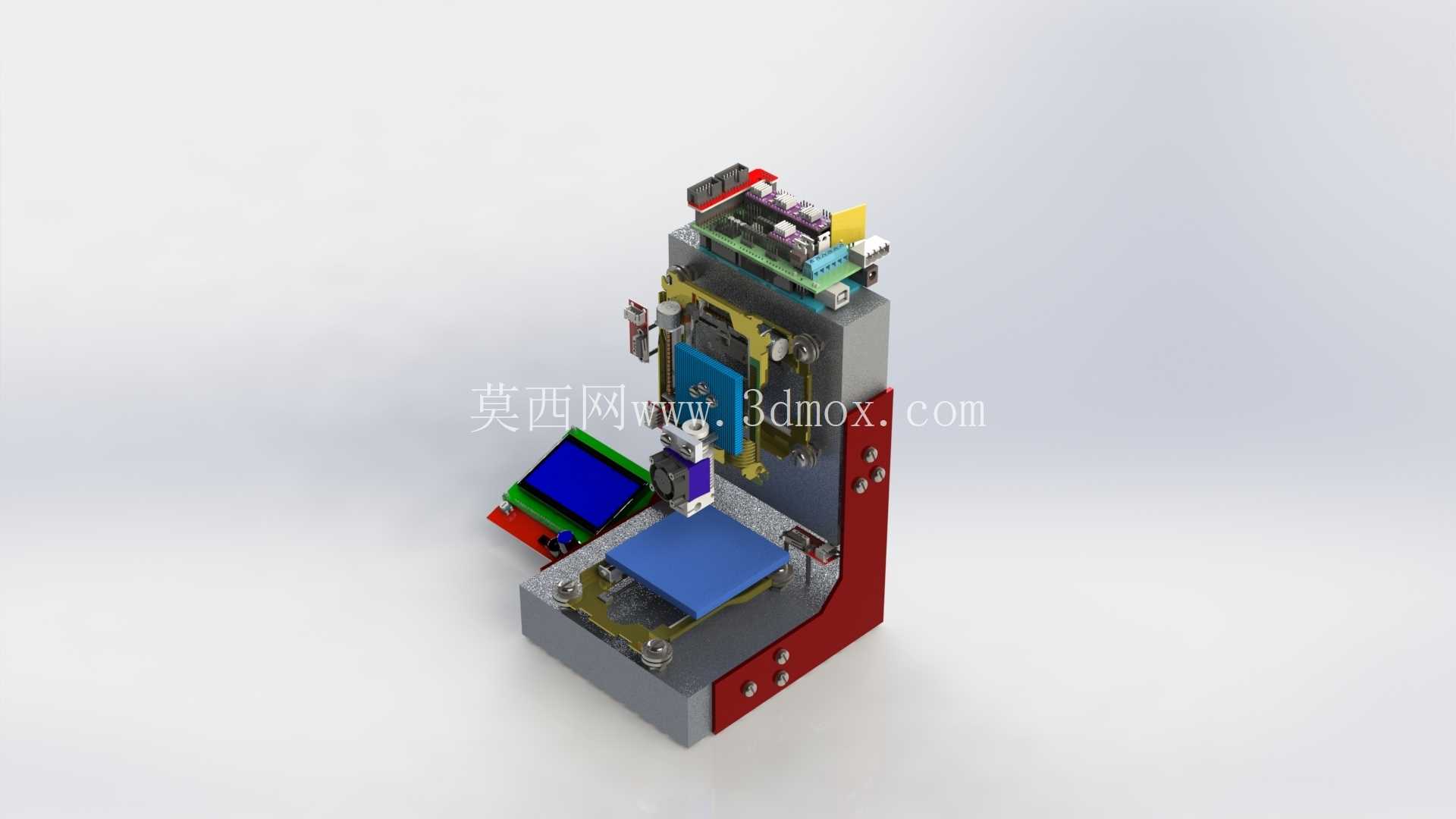

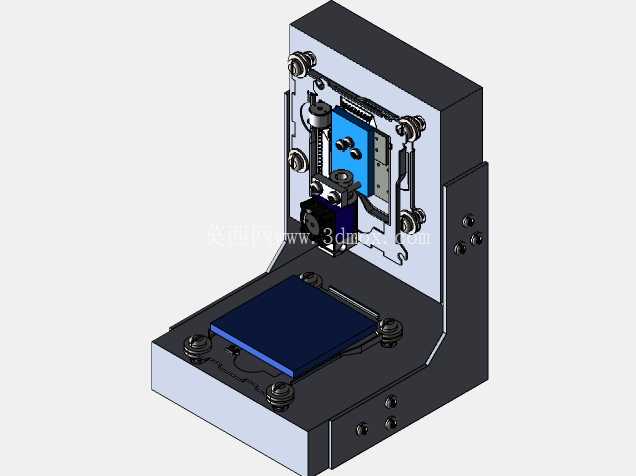

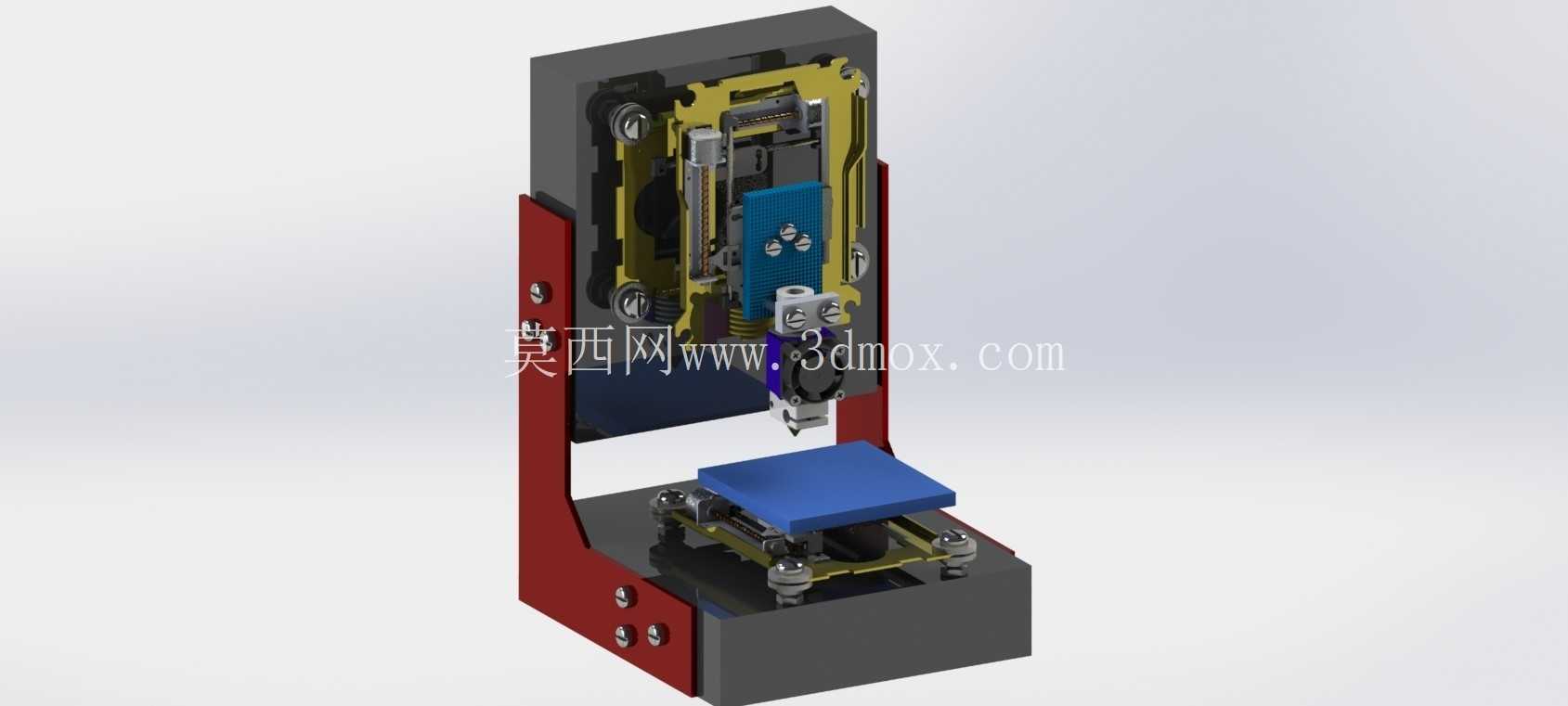

　　从结构布局来看，设备采用单立柱悬臂式承载方案，将Z轴运动模组集成在立式L型金属支撑座上，X轴运动模组直接沿用DVD光驱的光杆导轨与步进驱动组件，Y轴则搭配另一组光驱滑动模组承载打印平台，三个运动轴的传动均依靠光驱自带的精密丝杠与导向结构，运动重复定位精度可控制在0.1mm以内，足以满足小尺寸PLA耗材打印的精度要求。设备的挤出机构采用近端送丝设计，直接固定在X轴滑动座上，缩短了耗材送料路径，可减少软质耗材打印时的送料迟滞问题，打印头加热块适配常规1.75mm直径PLA耗材，最高加热温度可达230摄氏度，可兼容常规桌面级打印耗材的熔融需求。

　　安装边界方面，设备整体外形尺寸控制在200mm×150mm×250mm范围内，打印成型空间为80mm×80mm×60mm，可满足小型零件的成型需求，底部支撑座预留了四个M3规格的安装孔位，可直接固定在木质或金属工作台面上，也可搭配减震脚垫放置在平整桌面使用，无需额外搭建大型安装机架。电路部分采用集成式驱动板卡设计，所有驱动模块、电源接口、通讯接口均集中布置在立柱顶部的安装区域，走线沿立柱内侧的线槽排布，避免运动过程中线路与传动部件发生干涉，电源输入采用常规12V直流供电，可搭配普通桌面电源适配器使用，无需专用工业供电线路。

　　实际使用过程中，该设备可完成小尺寸结构件的快速成型，适合电子爱好者制作小型外壳、连接件，也可用于中小学科创教学中演示3D打印的基本运动原理，帮助学习者理解笛卡尔坐标系运动控制、熔融层积成型的基础逻辑。设计过程中充分利用了废旧光驱的现有精密部件，大幅降低了整体制造成本，同时光驱模组本身的装配精度经过出厂校准，省去了自行加工导轨安装面的复杂工序，个人制作者仅需完成支撑座加工、电路接线、固件烧录即可完成整机搭建，装配难度远低于常规从零开始制作的DIY打印设备。

　　设备的打印平台采用手动调平设计，平台表面覆盖耐高温聚酰亚胺胶带，可保证首层耗材的附着效果，减少打印翘边问题，Z轴限位采用机械触点式开关，触发位置稳定，可保证每次打印的初始层高一致。X、Y轴的运动行程通过光驱自带的物理限位结构约束，无需额外安装限位开关，简化了电路接线的复杂度。挤出头的散热部分采用小型铝制散热片搭配直流风扇，可保证耗材在喉管位置不会提前熔融，避免堵头故障发生。

　　从结构刚性角度考虑，L型支撑座采用3mm厚度的冷轧钢板折弯加工，表面做喷塑防锈处理，可承受运动过程中的动态载荷，减少X轴悬臂伸出时的结构形变，保证打印过程中喷头位置的稳定性。所有运动部件的连接位置均采用原光驱的标准紧固件，替换维修时可直接从废旧光驱上拆解配件，后期维护成本极低。设备运行时的噪音水平控制在45分贝以内，不会对日常办公、学习环境造成噪音干扰，适合在室内场景长时间运行。
