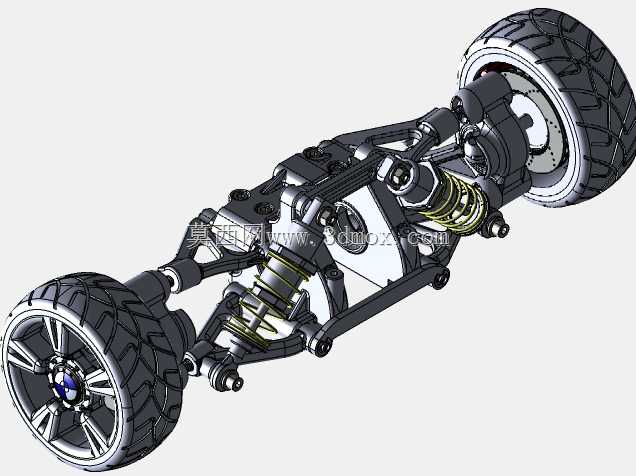

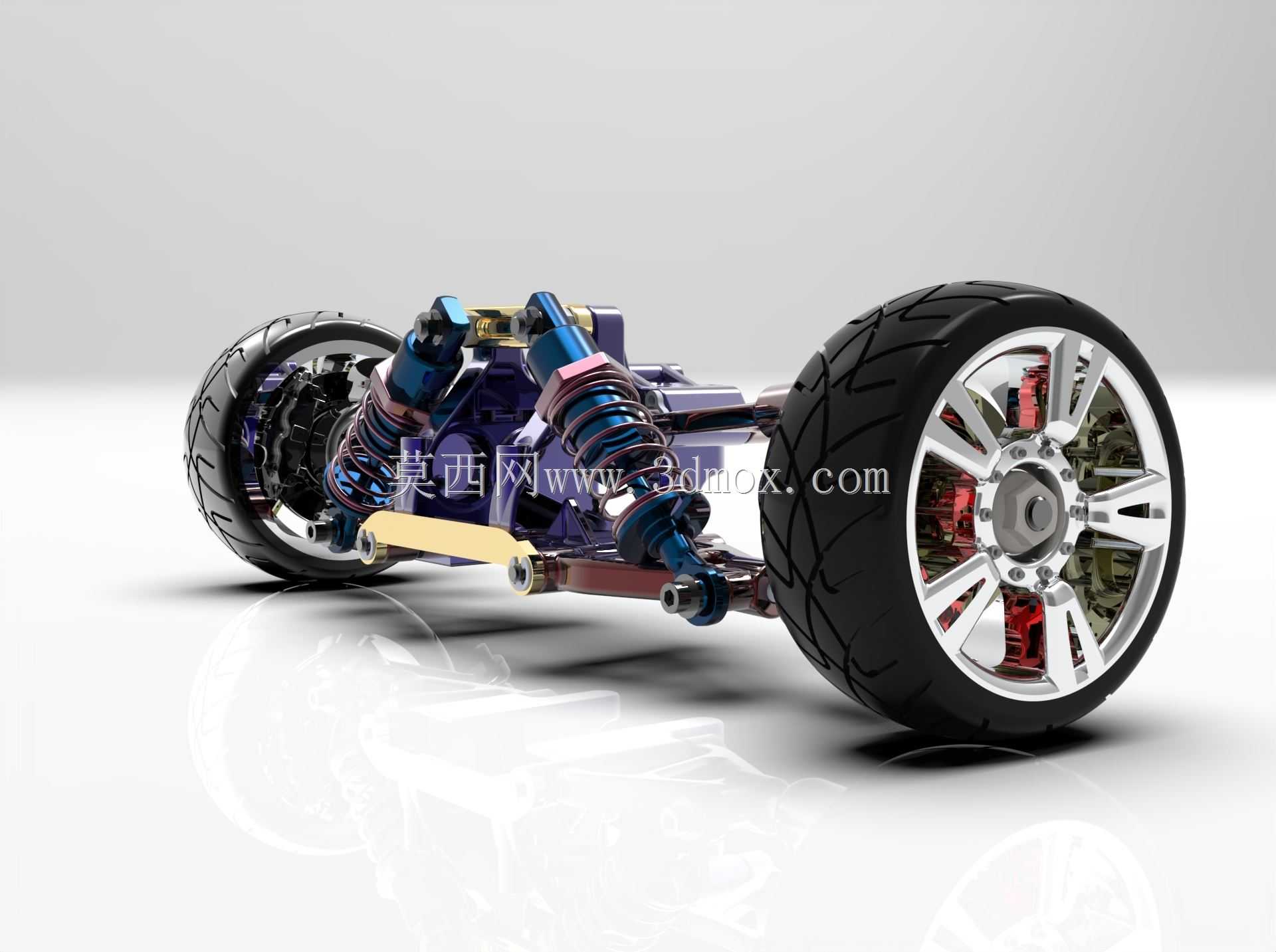

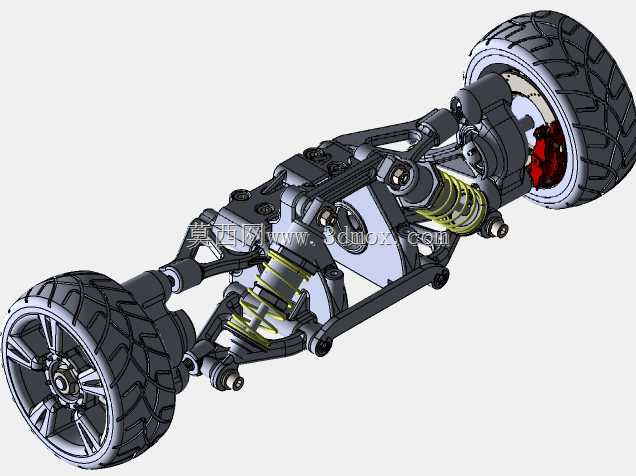

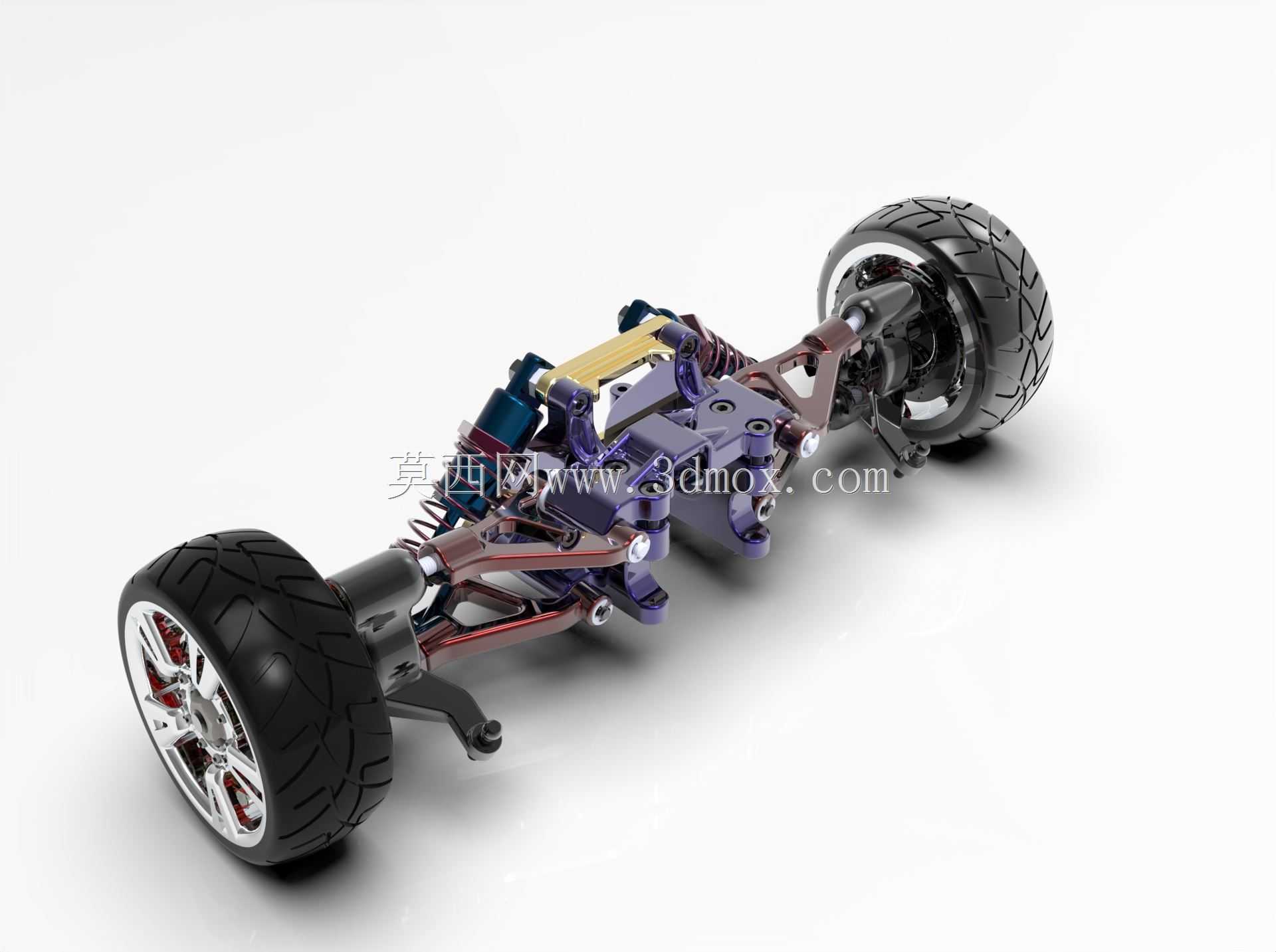

双叉杆式汽车前悬总成结构设计

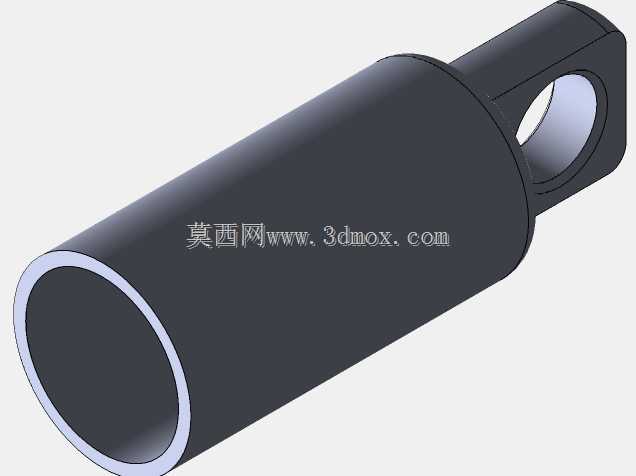

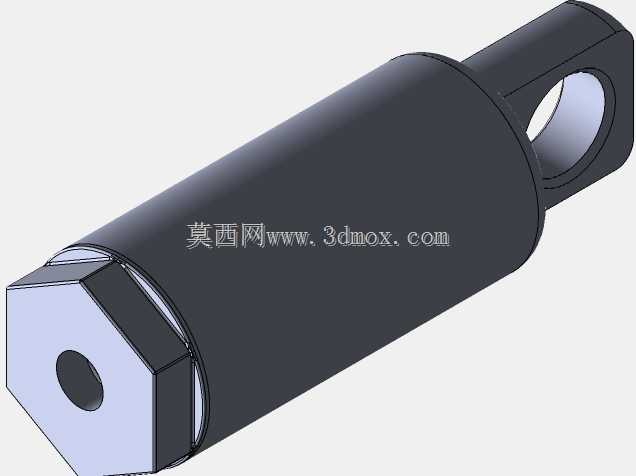

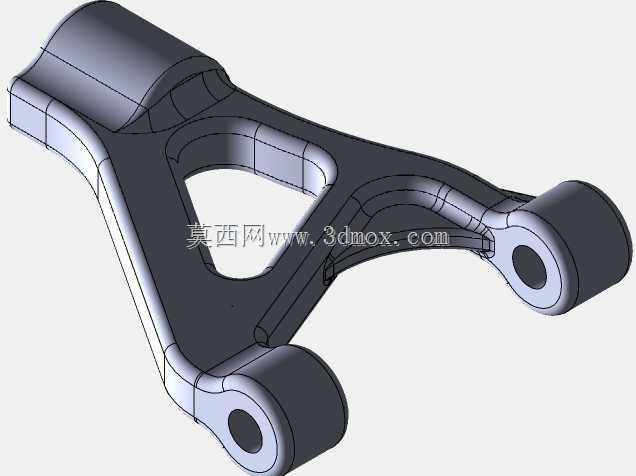

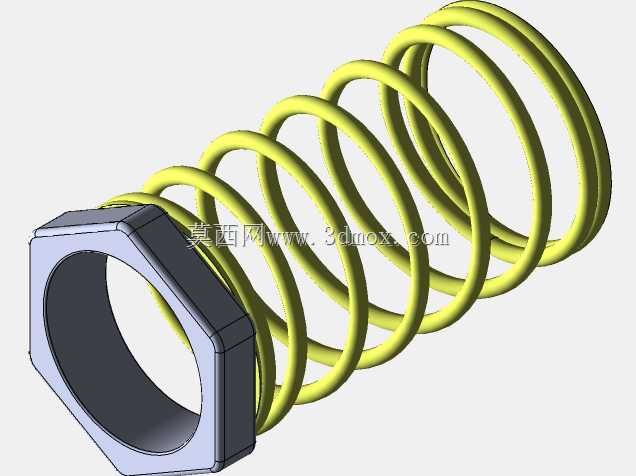

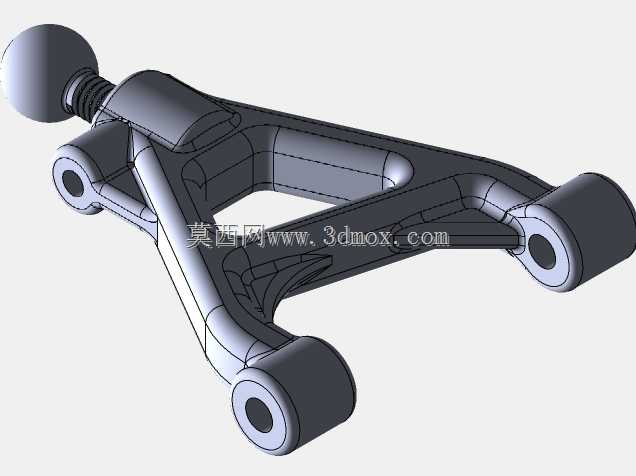

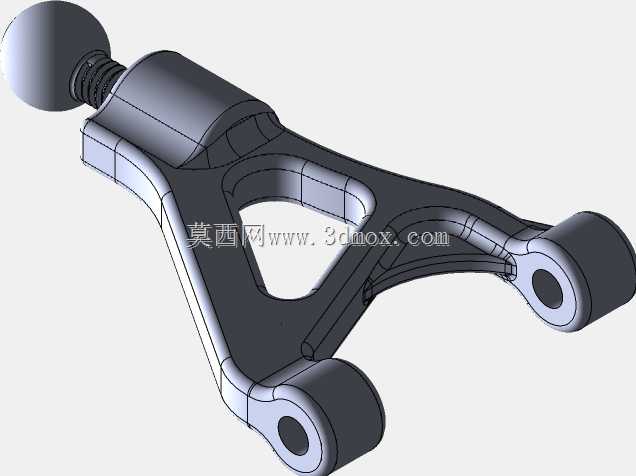

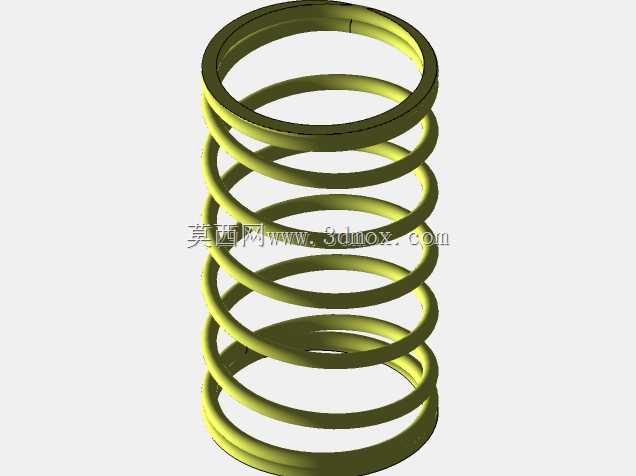

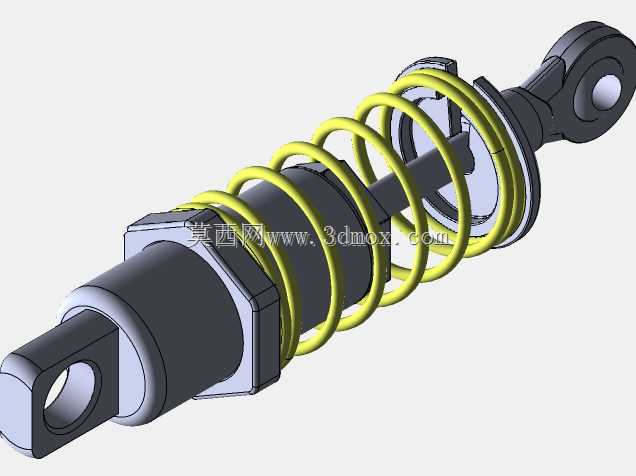

　　这套双叉杆结构的前悬总成，核心作用是承接车身与车轮的力传递，同时缓冲路面颠簸带来的冲击，保证轮胎与地面的贴合度，是乘用车辆底盘操控性能调校的核心部件。在实际装车场景中，这套结构多用于偏向操控属性的乘用车型、场地竞技车辆的前桥位置，相比麦弗逊结构，双叉杆的上下摆臂能更精准约束车轮的运动轨迹，在过弯侧倾、急加速急制动时，能将车轮外倾角的变化控制在更小范围内，避免轮胎接地面积出现大幅衰减。从设计逻辑来看，整套结构的硬点排布首先要满足轮跳行程的边界要求，上下控制臂的铰接点位置经过反复校核，保证车轮在上下跳动过程中，主销后倾、内倾参数的变化量符合底盘调校目标，不会出现转向回正力异常、轮胎偏磨的问题。减震器与螺旋弹簧采用同轴集成布置，

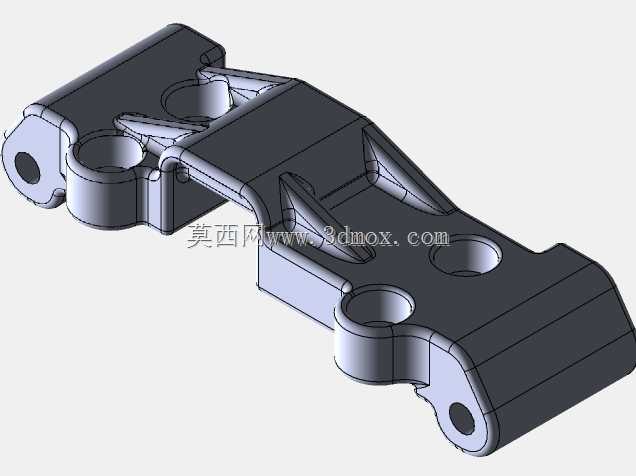

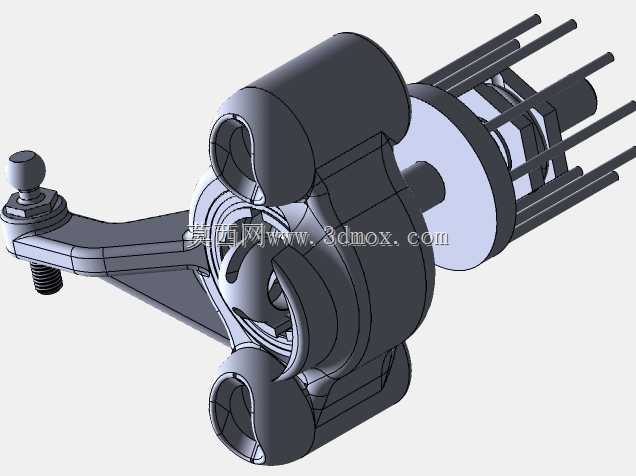

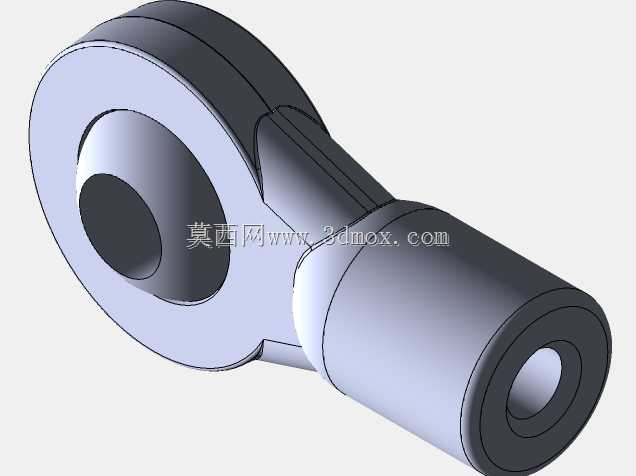

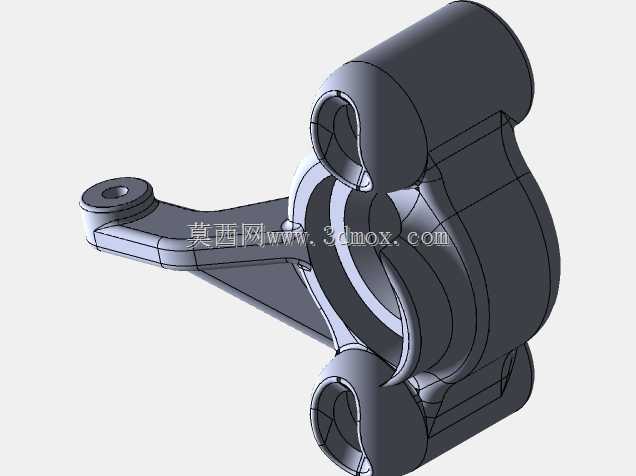

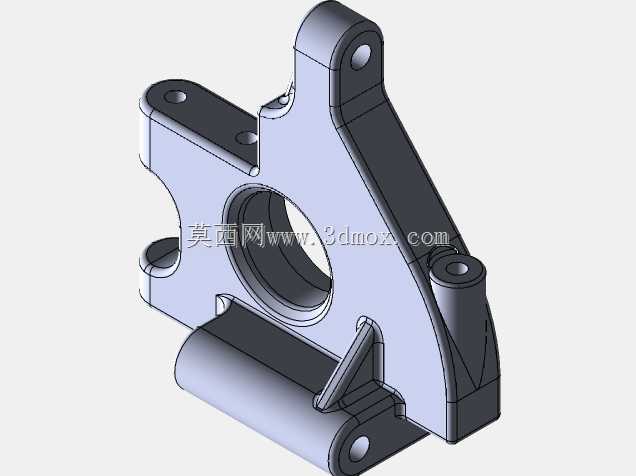

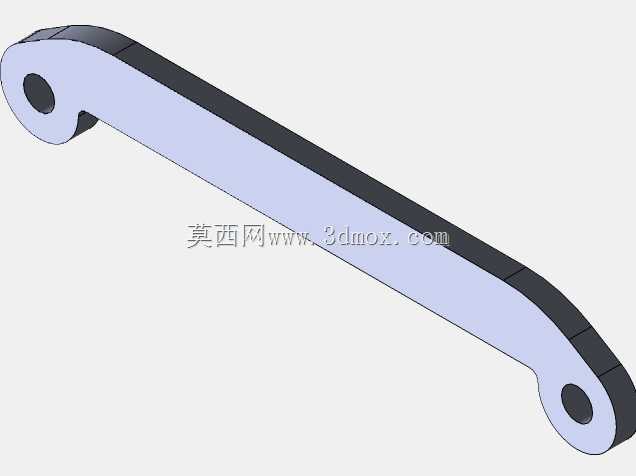

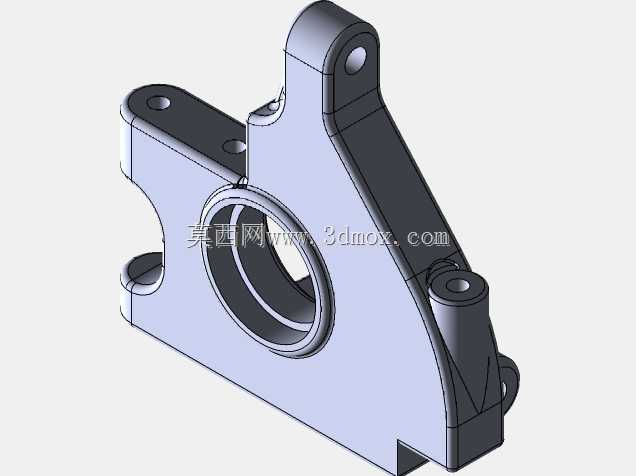

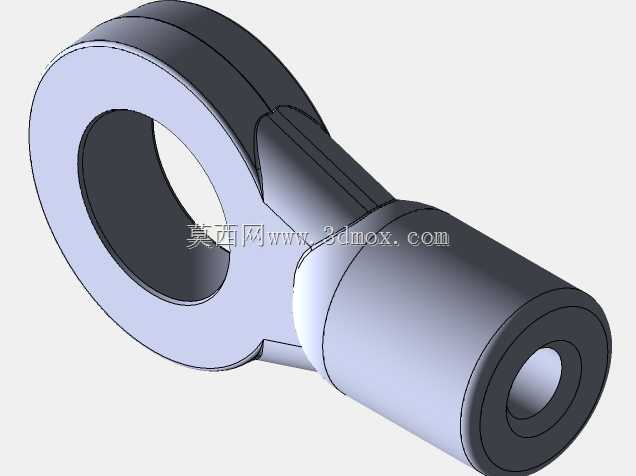

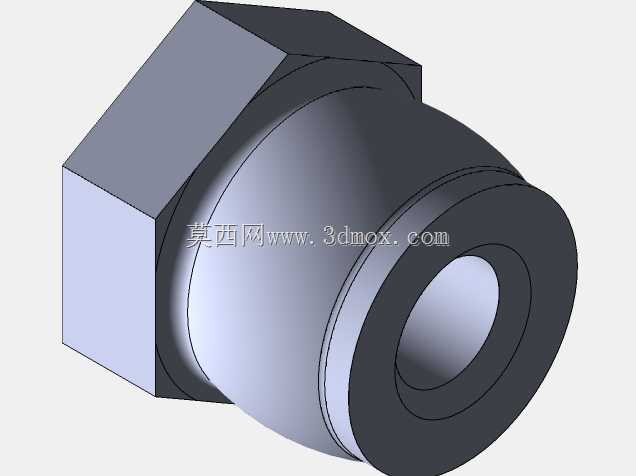

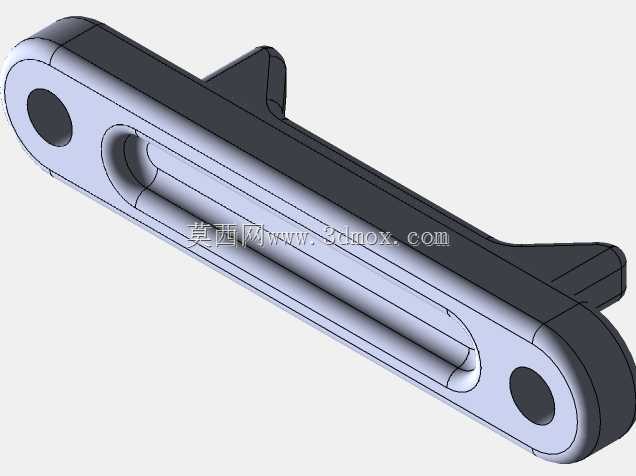

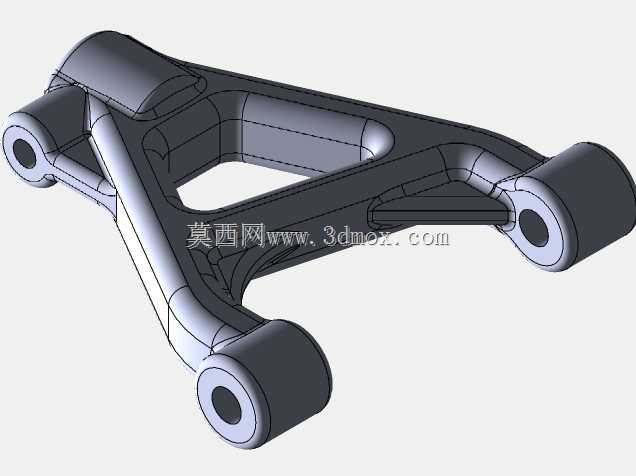

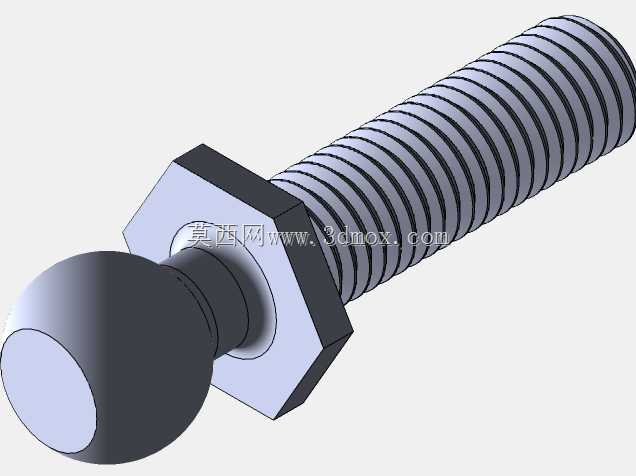

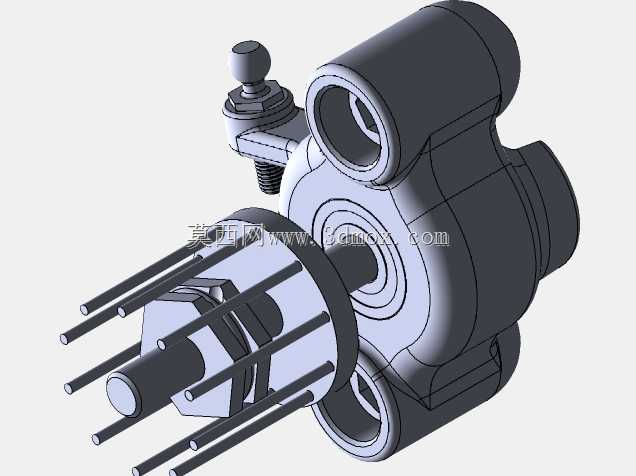

　　上端通过减震顶胶连接车身轮拱位置的安装座，下端固定在下摆臂的支座上，这种布置能在有限的轮舱空间内，最大化减震器的有效工作行程，同时减少侧向力对减震器活塞杆的偏磨影响。转向节作为核心连接构件，分别与上下摆臂的球头、转向拉杆外球头、轮毂轴承单元铰接，所有铰接点的位置公差需要控制在极小范围内，否则会直接影响四轮定位参数的准确性，装车后容易出现跑偏、转向沉重的故障。安装边界方面，整套总成的轮距适配范围覆盖常规紧凑型乘用车型的参数，轮心到减震器上端安装面的距离、下摆臂前后铰接点的间距都符合量产车型的底盘布置空间，不需要对轮舱、副车架结构做大幅改动就能完成适配。连杆部分的截面形状经过受力优化，在保证纵向、侧向支撑刚度的前提下，

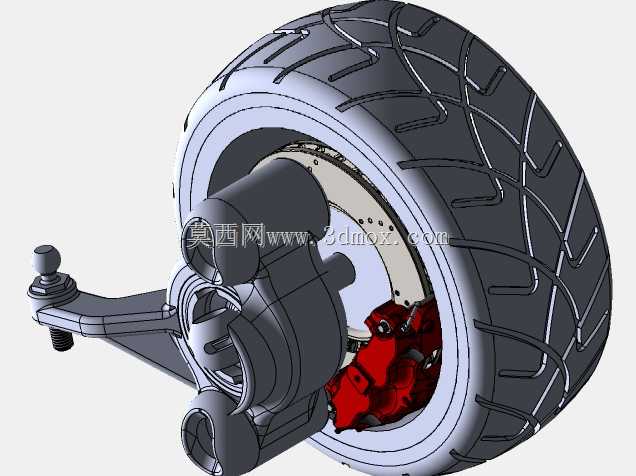

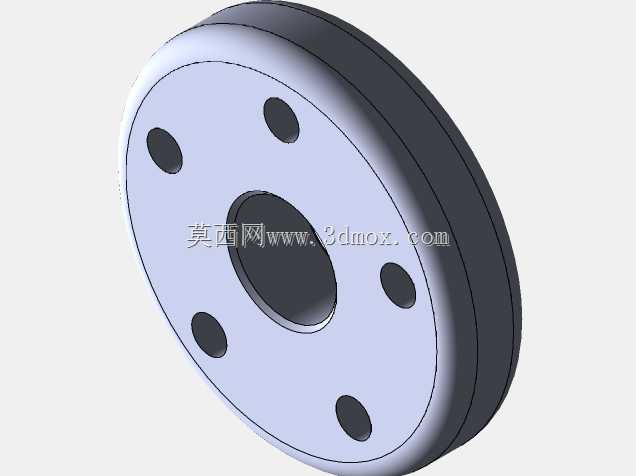

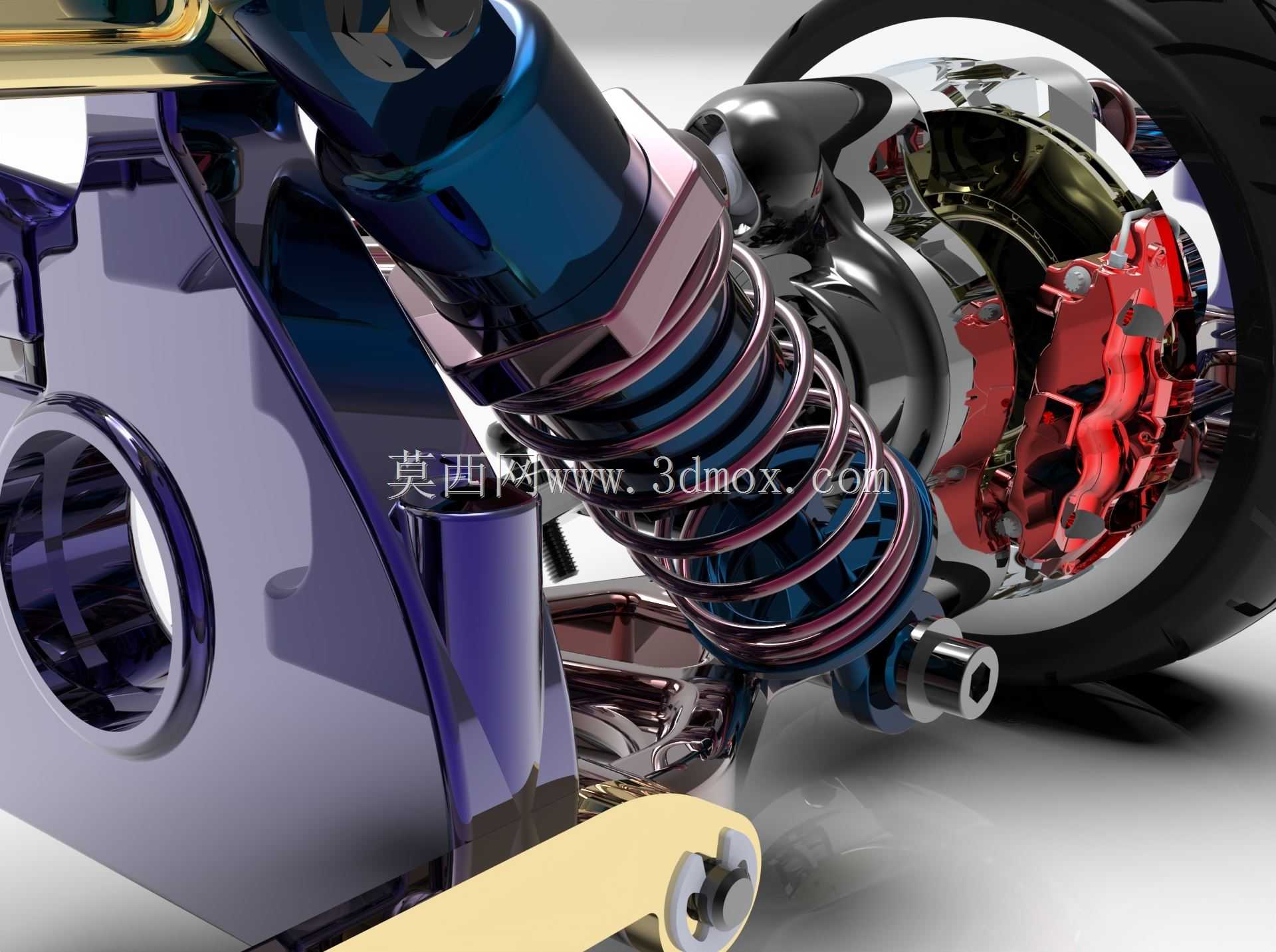

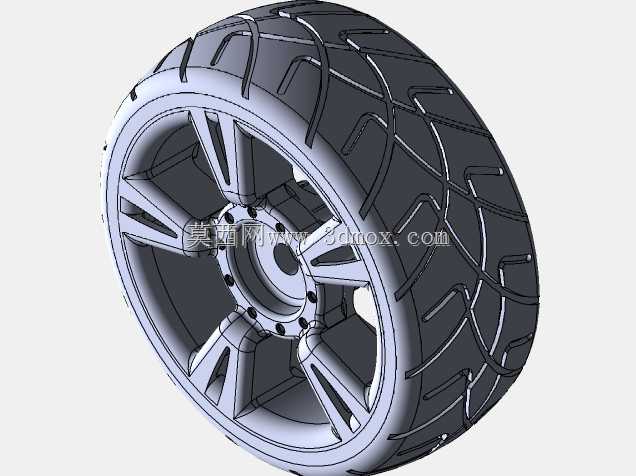

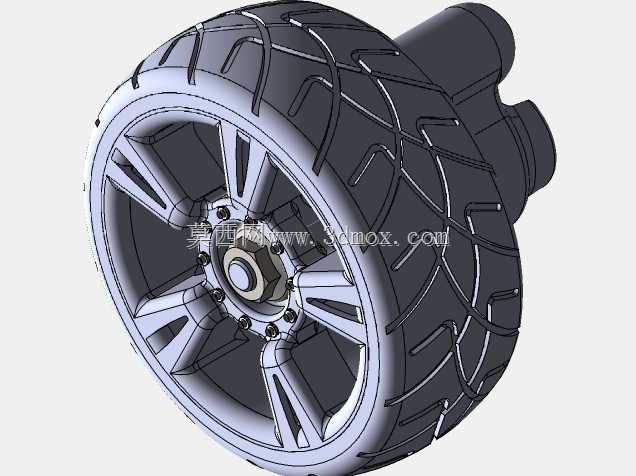

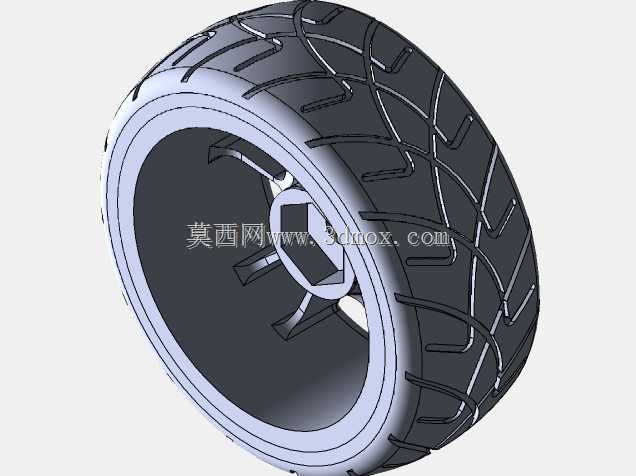

　　尽可能降低非簧载质量，提升悬挂的响应速度，让轮胎能更快跟随路面起伏变化，提升行驶贴地性。刹车卡钳的安装位直接集成在转向节上，适配常规大尺寸通风刹车盘的安装空间，不需要额外加装转接桥码，轮毂固定孔位的节圆直径也符合主流乘用车型的轮毂规格，能适配多数改装、量产轮毂的安装需求。在实际建模过程中，所有运动副的配合间隙都参考量产车的工程公差设定，减震器的阻尼行程、弹簧的刚度参数都经过运动仿真验证，保证轮跳过程中不会出现部件干涉，转向打满时轮胎不会与轮拱内衬、减震器本体发生剐蹭。
