卡扣式拼接塑料结构件三维设计

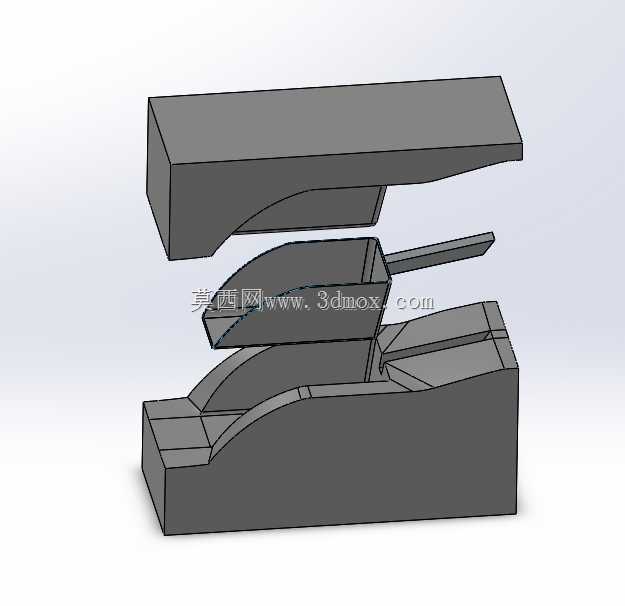

　　这款拼接式塑料结构件，日常多应用在小型电子设备内部支撑、仪器仪表舱内模块化隔层、消费类产品的快拆装配场景中，核心作用是实现无额外紧固件的快速拼接装配，减少装配工序中的螺丝打装、点胶固定环节，适配小批量多批次的组装产线快换需求。从结构设计逻辑来看，三个分体部件采用对称式的弧形导向卡扣配合，公扣端做了15度的导入斜角，装配时无需额外对位治具，操作人员靠手感即可完成滑入卡合，扣合后配合面预留0.1mm的过盈量，既保证拼接后无松旷异响，又能在需要拆解时用普通一字撬棍从侧边预留的拆卸缺口施力即可分离，不会造成卡扣断裂。外形上整体采用方正切角设计，外侧直面可直接贴合设备内壁的安装基面，底部预留的两个定位凸台，可直接卡入安装基面的预制定位孔中，

　　安装边界控制在长宽高120mm80mm65mm范围内，不会占用过多设备内部的走线空间，相邻部件拼接后总高度可根据实际使用需求，通过增减中间层部件进行调整，适配不同内部净空的安装腔体。材质选型上适配常规ABS或PP注塑工艺，所有壁厚均匀控制在2mm，加强筋厚度做1.2mm的渐变处理，避免注塑成型时出现缩痕、翘曲问题，卡扣根部做了R0.5的圆角过渡，反复拆装100次以上也不会出现根部应力断裂的情况。部件内侧的弧形镂空结构，一方面是减轻整体零件重量，单组拼接完成后总重量不超过45g，不会给整机带来额外的负重负担，另一方面镂空区域可预留出走线空间，设备内部的连接线材可直接从弧形缺口处穿过，无需额外设计走线槽。在实际选型适配时，

　　可直接将该结构作为模块化快拆支架的基础单元，搭配不同的功能面板安装位，拓展成传感器安装座、小型线路板固定架、电池仓隔层等不同功能的结构组件，无需重新开模即可适配多类小型设备的内部安装需求，大幅缩短衍生产品的结构开发周期。
