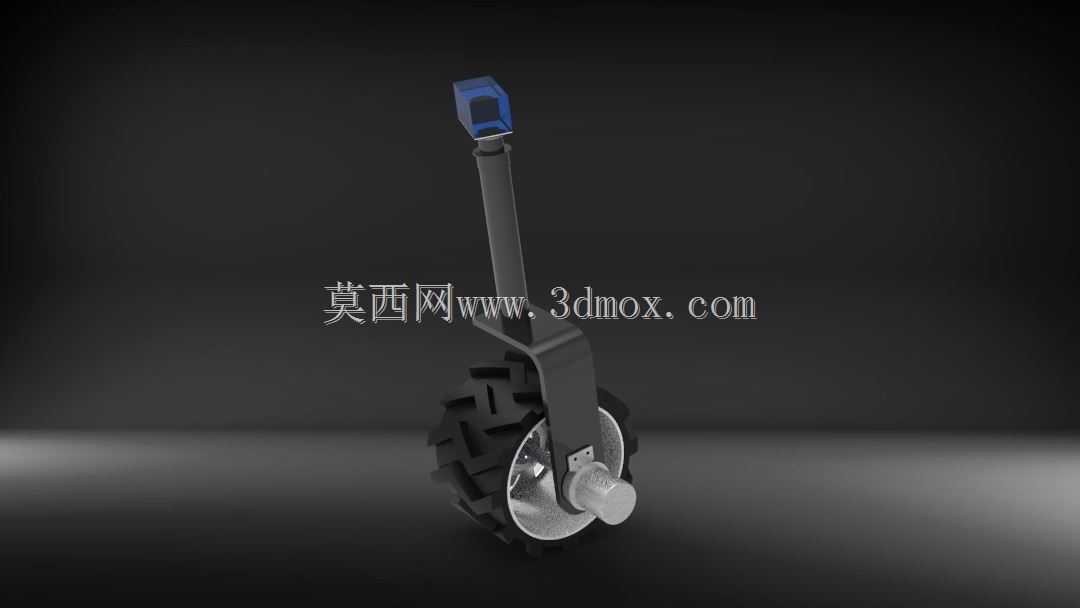

越野探测车辆单轮悬挂行走机构

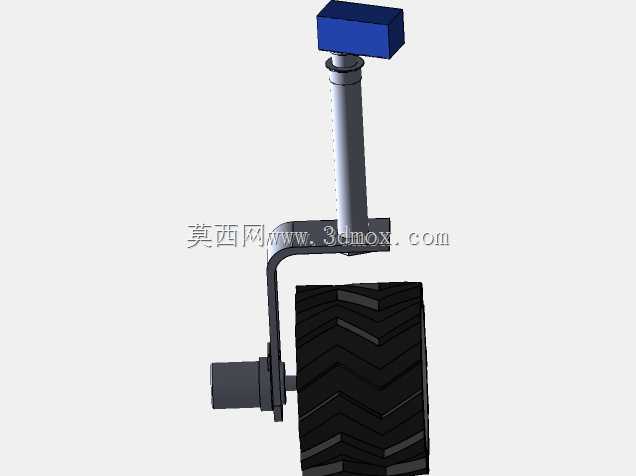

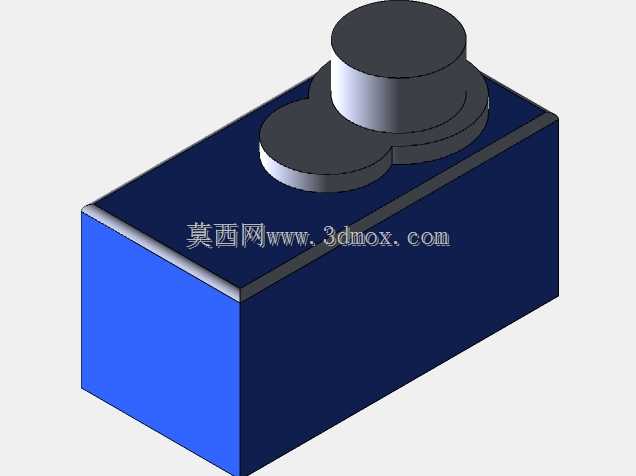

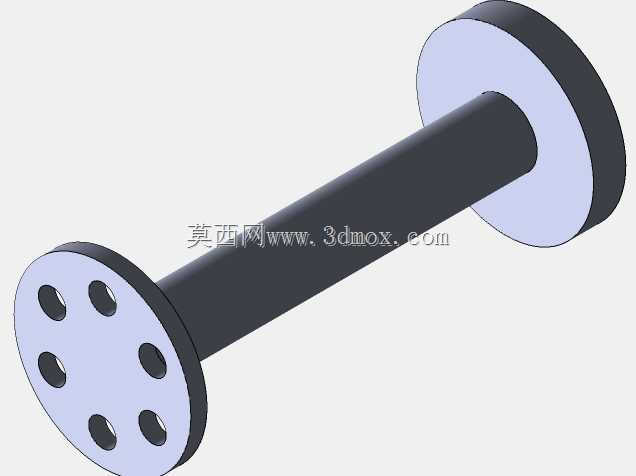

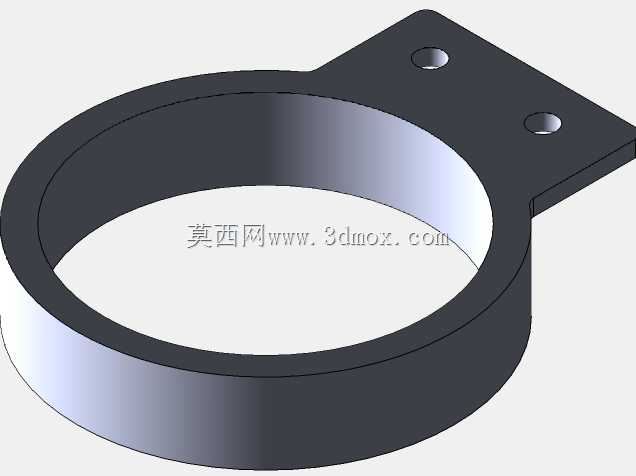

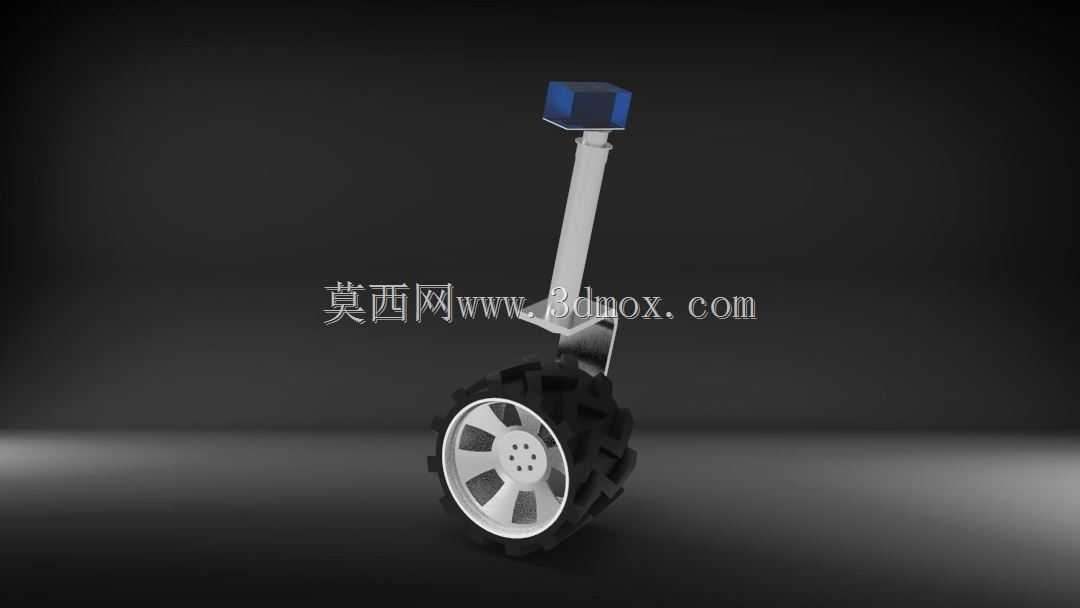

　　该轮组结构适配非铺装复杂地形的行走作业需求，常见于星球表面探测载具、野外无人巡检平台、全地形越野作业小车的行走端设计，核心作用是在起伏、松软、存在障碍物的路面环境下，为载具提供稳定的支撑与行进动力传递路径，同时缓冲路面传递的冲击载荷，避免上部搭载的精密探测元件、功能模组受振动冲击出现精度偏移或结构损坏。从结构设计逻辑来看，该轮组采用立式单臂悬挂布局，支撑臂主体为长条形刚性结构，上端预留与载具底盘的安装接口，可直接通过螺栓组与底盘纵梁或行走桥架连接，安装位的孔位公差控制在±0.1mm范围内，保证轮组定位精度，避免行驶过程中出现轮偏、摆振问题。支撑臂下端直接连接轮轴安装座，轮轴与支撑臂之间设置有转动副结构，可实现轮体绕轮轴的自由转动，

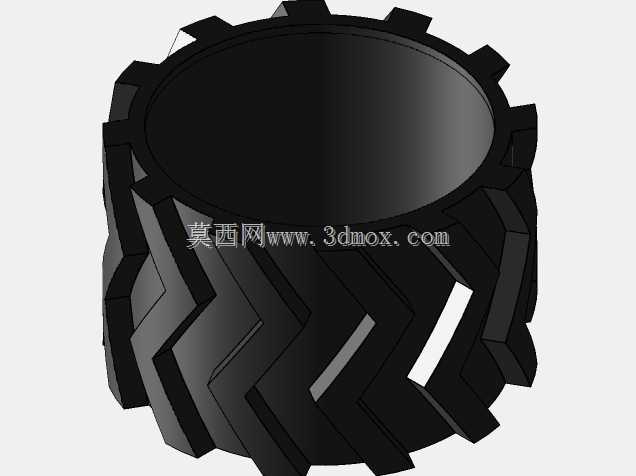

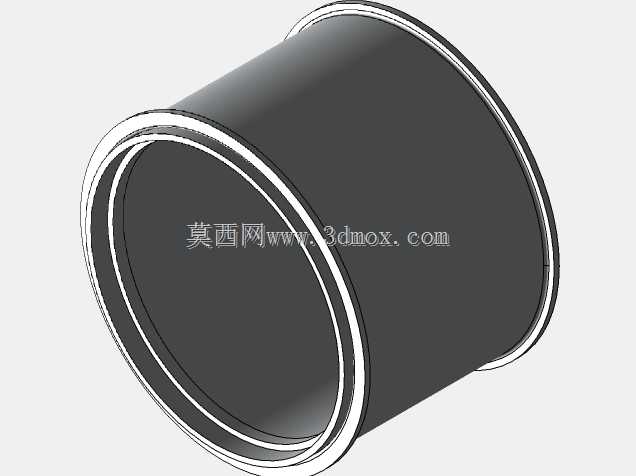

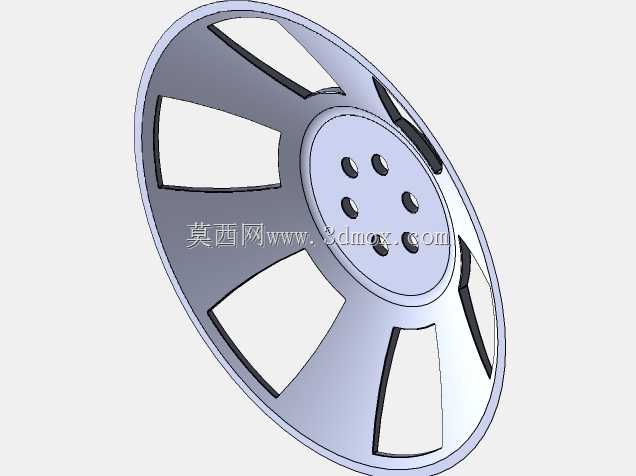

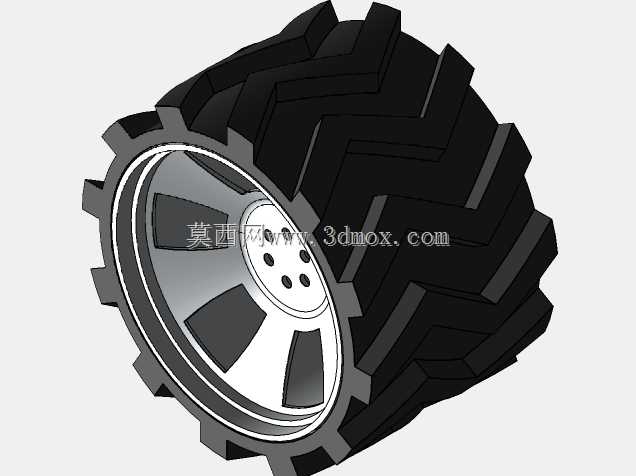

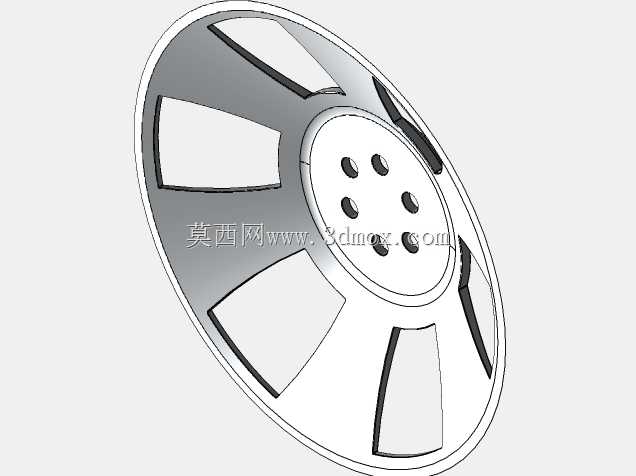

　　同时支撑臂与上部安装座之间预留了摆动间隙，允许轮组在遇到垂直方向障碍物时产生一定幅度的上下摆幅，配合结构内部的阻尼元件实现冲击缓冲。轮体部分采用大花纹深齿的橡胶胎面设计，胎齿高度较高，可在松软沙土、碎石路面提供足够的抓地力，避免打滑陷车，轮辋为金属冲压成型结构，兼顾轻量化与结构强度，轮轴端伸出的连接位可直接对接驱动电机输出轴，适配独立驱动的行走方案，无需额外设置传动半轴即可实现单轮独立动力输出，简化底盘传动布局。设计过程中重点考量了极端地形下的通过性，轮组的摆角范围经过反复校核，可在轮体遇到高度达到轮半径1/3的垂直障碍物时，通过支撑臂的摆动引导轮体爬上障碍，不会出现卡滞问题；同时整个轮组的横向尺寸控制较为紧凑，

　　安装时不会占用过多底盘下部空间，为上部搭载的电池组、控制模块、探测传感器预留充足的布置空间。支撑臂的截面采用变厚度设计，靠近上端安装位的区域截面厚度更大，可承受行驶过程中产生的弯矩载荷，靠近轮轴的区域适当缩减厚度，在保证结构强度的前提下降低整体重量，减少悬挂动作时的运动惯量，提升缓冲响应速度。胎面的花纹排布经过优化，相邻胎齿之间的排泥槽宽度充足，在泥泞、浮土路面行驶时可快速排出胎面附着的泥土，避免胎面被泥土填满失去抓地力，轮辋与胎体之间采用密封式连接设计，可适配低压胎的使用需求，进一步提升松软路面的接地面积，降低接地比压，减少轮体沉陷的概率。
