单级旋片式真空泵三维结构模型

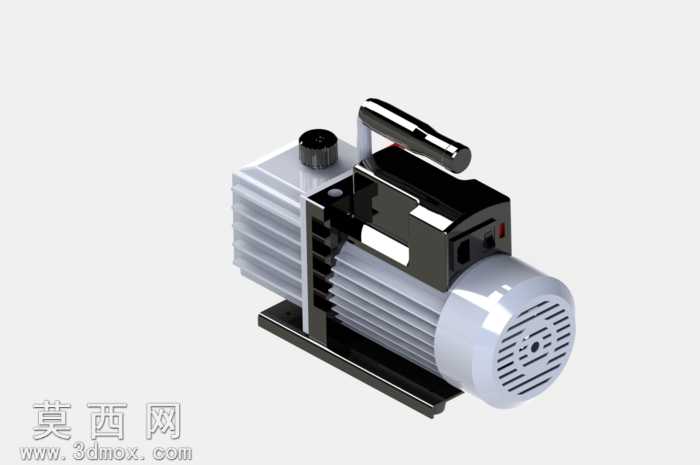

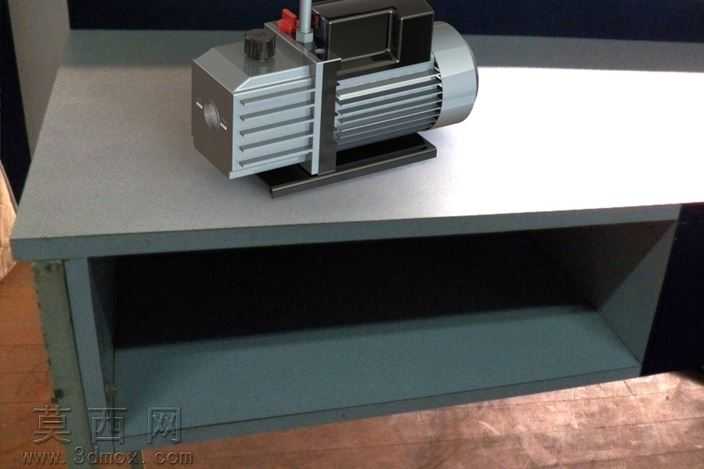

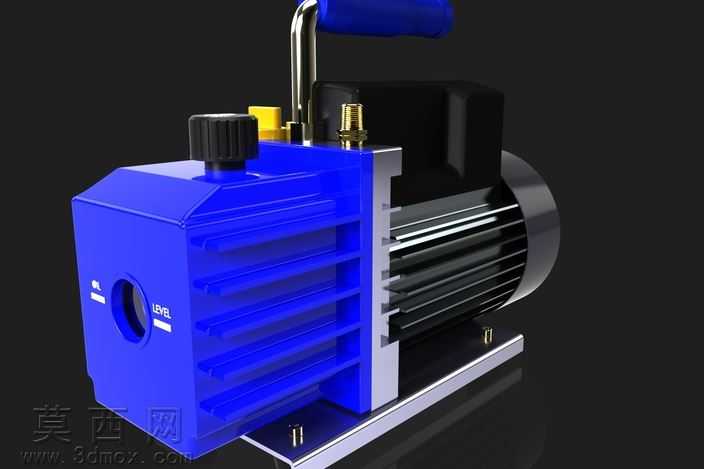

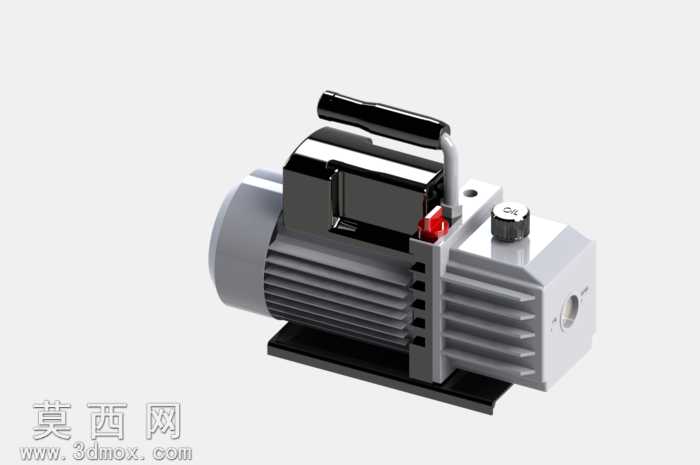

本模型为单级旋片式真空泵的完整三维结构模型，建模过程严格遵循实物测绘比例，完整还原了该类真空泵的全部核心结构与外观细节。建模阶段首先梳理旋片泵的工作逻辑与装配层级，从核心的泵腔转子组件开始搭建，依次完成旋片、弹簧、泵体散热鳍片、驱动电机外壳、提手、注油口、进气接口、底座等全部零部件的独立建模，所有零件的装配约束完全匹配实际设备的装配关系，可清晰展示各部件的配合位置与连接逻辑。材质渲染阶段针对不同部件做了区分处理：泵体散热段采用哑光银灰色金属材质还原铸铝壳体的质感，电机端盖做了亮面金属烤漆效果，提手部分做黑色防滑橡塑材质处理，注油口旋钮做黑色工程塑料质感，底座做哑光黑色金属喷塑效果，整体渲染效果贴近真实工业设备的视觉质感，结构细节清晰可辨。该模型完整呈现了单级旋片真空泵的典型结构：侧面密集的散热鳍片用于设备运行时的热量散发，顶部提手方便设备的移动搬运，注油口用于泵腔润滑油的加注，电机端的通风栅格用于驱动电机的散热，整体结构紧凑布局合理，符合小型便携式真空泵的设计特征。建模过程中对圆角、倒角、安装孔位等细节做了精细化处理，没有出现结构穿模、比例失调的问题，各部件的相对位置完全符合实物的布局逻辑，可用于真空泵结构教学、设备选型展示、虚拟装配演示等场景，能够直观展现这类容积式真空泵的外部结构特征与部件组成，帮助相关人员快速理解单级旋片真空泵的整体构造。
