威乐立式管道循环泵三维设计模型

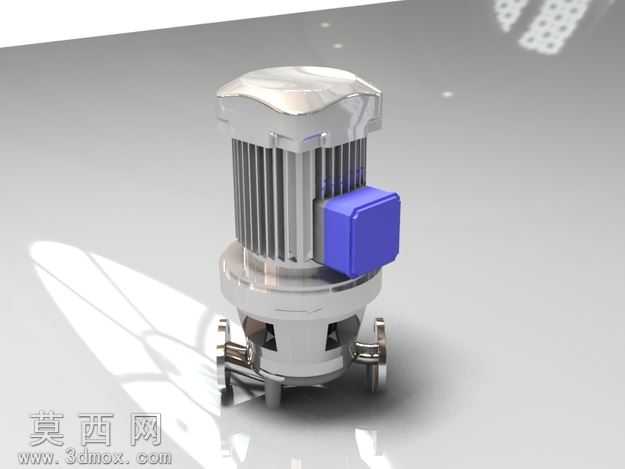

本模型为威乐CronoLine系列立式管道循环泵，采用三维参数化建模完成，整体还原了该款循环泵的真实外观与结构特征。建模过程中首先梳理立式管道泵的结构逻辑，将模型划分为上部驱动电机段、中部连接支撑段、下部泵体流道段三个核心模块，各模块间的装配关系完全参照实物的安装配合标准设计，保证模型的装配合理性。外观渲染阶段，为电机外壳、泵体过流部件赋予了符合工业产品实际的铸铁喷塑材质，还原了实物的深绿色防护涂层质感，同时对泵体进出口法兰、接线盒、散热筋等细节结构做了精细化处理：电机段的竖向散热筋按照真实排布规律建模，保证散热结构的形态还原度；泵体侧面的流向标识采用贴图与凸台结合的方式呈现，清晰标识介质流动方向；进出口法兰的螺栓孔位、密封面结构均按照对应管径的法兰标准制作，可直接用于管路系统的装配对接。结构设计上，该款泵采用立式同轴布局，进出口位于同一水平轴线，可直接串联安装在管路当中，无需额外设置复杂的支撑基座，模型完整还原了泵脚的支撑结构、电机与泵体的连接法兰结构，以及叶轮腔的内部流道轮廓，能够直观展示管道循环泵的工作原理：电机带动叶轮高速旋转，对进入泵腔的介质做功，实现介质在管路内的循环输送。建模过程中对各部件的尺寸比例做了严格校准，保证整体模型的尺寸与实物参数一致，可用于暖通系统、冷却水循环系统的方案展示、管路布局模拟以及相关教学演示场景，能够清晰呈现立式管道循环泵的结构组成与安装形态，为相关系统的设计选型、方案汇报提供直观的三维可视化参考。
