自适应四爪联动夹持机械爪结构设计

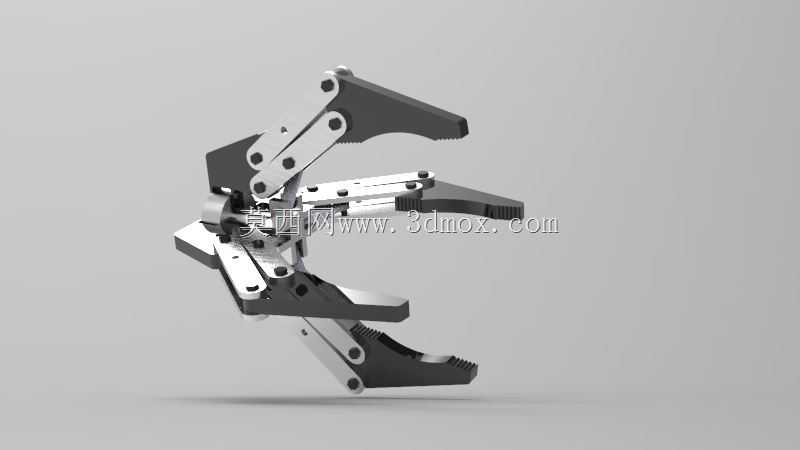

　　这款四爪联动夹持结构，主要面向工业自动化生产线的末端执行场景，可适配工业机器人、专机工位的工件抓取需求，在3C电子小件分拣、机加工上下料、异形工件转运等场景中都能适配。不同于常规两爪或三爪卡盘的定心逻辑，该结构采用多连杆同步联动设计，四个爪指通过中心铰接的连杆组实现同步张合，单根爪指的开合行程经过参数化校核，可覆盖一定尺寸范围内的圆柱形、方形乃至不规则轮廓工件，爪指内侧加工有锯齿形咬合面，接触工件时能增大静摩擦系数，避免光滑工件在高速转运过程中出现滑脱偏移。

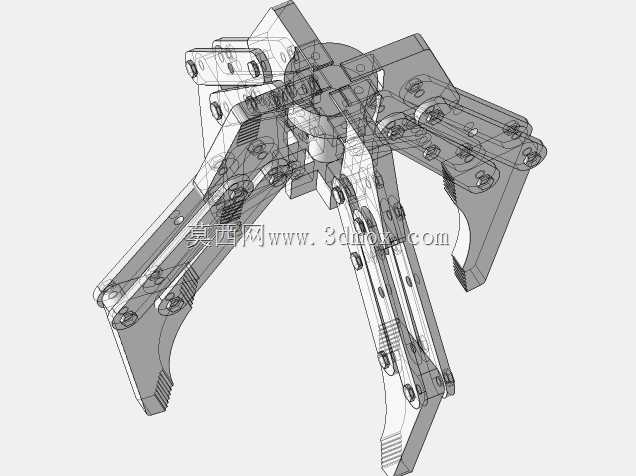

　　从设计逻辑来看，整个夹持机构的动力输入可适配气动回转缸或者伺服旋转驱动，中心驱动盘做回转运动时，通过铰接的短连杆带动四根爪指沿基座的导向槽做径向同步运动，所有铰接位置都预留了标准轴承的安装位，可有效降低反复开合过程中的铰接磨损，延长机构的免维护周期。爪指采用分段式结构设计，靠近基座的连接段为刚性承载段，保证夹持大重量工件时的结构刚性，末端接触段可根据实际抓取的工件材质更换适配包胶、硬质合金齿等不同接触头，无需拆解整个连杆结构就能完成接触端的更换，适配不同工位的快速换型需求。

　　安装边界方面，整个夹持机构的基座采用标准法兰接口设计，法兰盘上的安装孔位按照通用工业机器人末端法兰的尺寸规格排布，可直接适配主流负载5-20kg级别的工业机械臂安装，不需要额外设计转接法兰。机构整体的径向尺寸在完全收拢状态下控制在较小范围，可伸入狭窄的工装腔体内部完成工件取放，完全张开状态下的夹持直径覆盖常规小型工业零件的尺寸区间，整体轴向厚度经过紧凑化设计，不会在机械臂运动过程中与周边工装、防护栏产生运动干涉。

　　实际应用中，该夹持结构的联动特性可保证四个爪指的接触力均匀分布，不会出现单爪受力过大导致的工件夹伤或者夹持偏心问题，针对表面易刮花的工件，只需更换末端的软质接触头即可实现无痕夹持，针对重型机加工零件，更换硬质合金齿的接触头后可提供足够的夹持扭矩，满足工件在机加工工位的夹持定位需求。整个结构的运动部件都做了减重设计，在保证结构强度的前提下降低了整体自重，可减少机械臂运动过程中的负载冗余，提升工位的运动节拍。
