金属管材焊接框架承力支撑结构

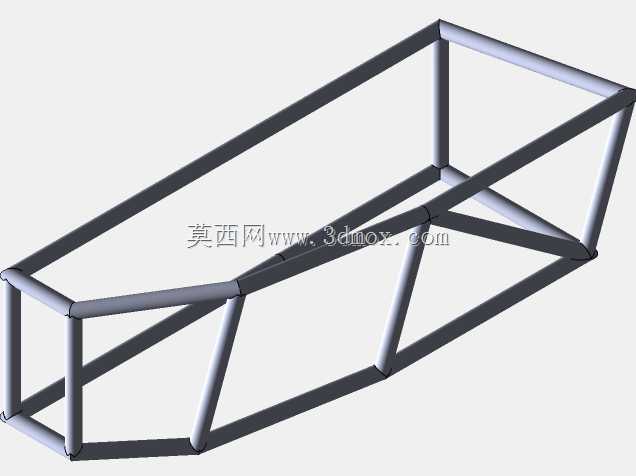

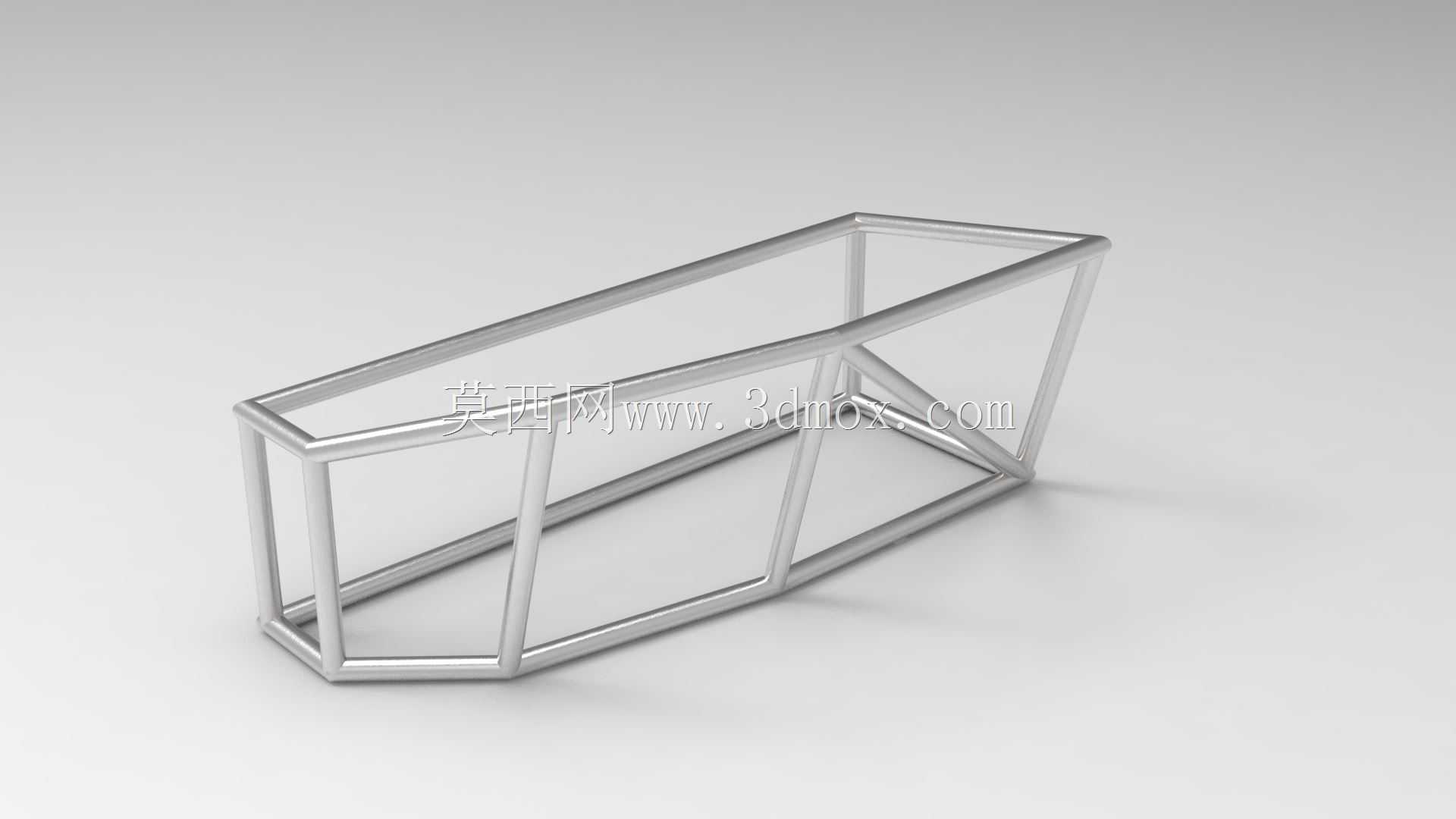

　　这类管材焊接框架结构，多应用在小型设备的承载基座、传感器安装防护支架、轻型物料承托架场景中，核心作用是为搭载的元器件、小型功能组件提供稳定的安装基准，同时依靠管材自身的截面特性，在控制整体重量的前提下保证足够的结构刚度。从结构设计逻辑来看，整体采用等截面金属方管弯折后拼焊成型，框架沿长度方向设置两道横向分隔肋，在框架斜向受力段额外增加了斜向支撑管材，将整体框架分割为多个三角形稳定受力单元，避免框架在承受偏载、侧向冲击时出现平行四边形形变，这种设计不需要额外增加壁厚就能大幅提升整体抗扭、抗弯性能，能有效控制材料成本与整体重量。框架的所有拼接节点均采用满焊工艺处理，焊后需做焊缝打磨去应力处理，

　　避免长期受载后焊缝位置出现应力集中开裂的问题，框架的端面管材端口都做了封堵处理，防止使用过程中内部进入杂物、积液造成管材内壁锈蚀，延长构件的实际使用寿命。从安装边界来看，框架底部的四个接触端面做了铣平处理，能保证与安装基面的贴合度，安装时可通过端面预留的安装孔位采用螺栓压紧固定，不需要额外做焊接固定，方便后期的拆装维护；框架的上部安装面平面度控制在合理公差范围内，能保证搭载的传感器、检测组件安装后不会出现基准偏移，满足检测类设备的安装精度要求。在实际选型应用中，这类焊接框架可根据实际承载需求调整管材的壁厚、截面尺寸，也可根据安装空间调整整体的长宽高比例，斜向支撑的位置可根据实际受力点的分布做对应调整，

　　保证受力传递路径直接从承载点传导至底部安装面，减少不必要的受力弯折段。这类框架结构相比钣金折弯成型的支撑件，抗形变能力更强，在频繁受振的工况下也不容易出现连接松动的问题，适合用在户外检测设备、小型输送线侧边支架、实验测试工装的承载基座场景中，设计时需注意焊缝位置要避开后续的安装孔位，避免焊接变形影响孔位的位置精度，所有管材的拼接切口都要做精准的相贯线切割，保证拼接时的贴合间隙符合焊接工艺要求，减少焊接填充量，降低焊接变形的概率。
