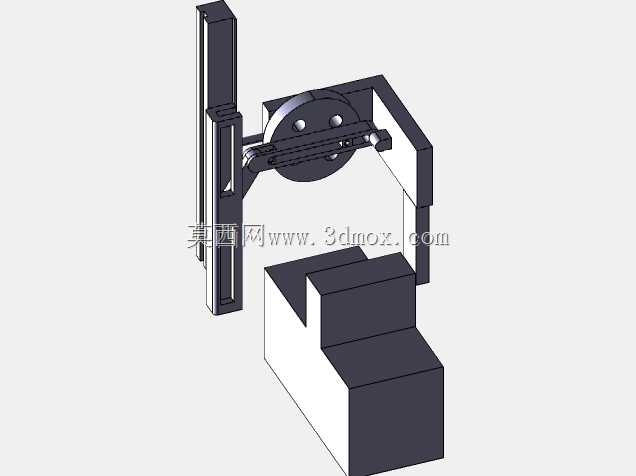

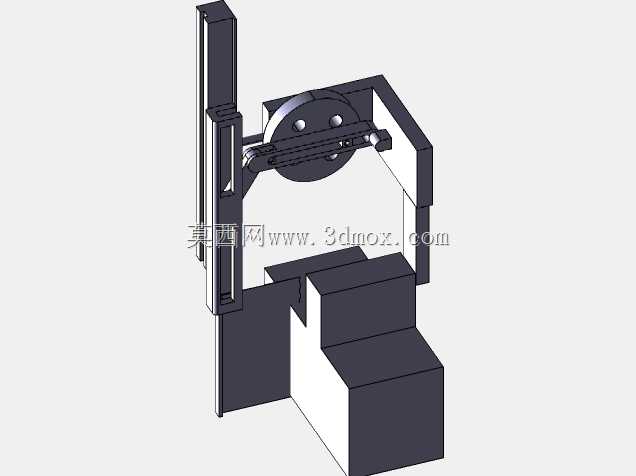

快速回位往复运动机械机构设计

　　在自动化生产线的工件推送、检测工位的探针往复动作、小型冲压设备的冲头返程这类工况里，经常需要执行部件在完成工作行程后快速回到初始位置，压缩非作业等待时长，提升整线的运行节拍，快速返回机构就是为这类需求设计的核心传动单元。这类机构的核心功能特性是能够将连续的输入运动转化为具有明显时间差的往复输出，工作进程阶段保持平稳的运行速度，满足作业端对进给稳定性的要求，避免速度过快导致工件磕碰、检测数据失真或者冲压精度不足的问题，而回位行程阶段则通过机构的运动轨迹设计，让从动件以更高的速度完成返程，在不额外增加驱动功率的前提下，缩短空行程的耗时。从设计思路层面看，这类机构通常依托连杆或者凸轮的轮廓曲线差异来实现快慢行程的切换，

　　不需要额外加装电控换向或者调速元件，纯机械结构的可靠性更高，能适应粉尘、油污、潮湿这类工业现场的恶劣环境，不会因为电气元件故障导致机构卡滞。在结构设计过程中，首先要明确作业端的额定工作行程，根据实际安装空间确定连杆的铰接点位置或者凸轮的基圆尺寸，保证工作行程的速比符合作业要求，同时要核算回位行程的最大运动速度，避免返程速度过快导致机构产生刚性冲击，在铰接位置需要预留润滑脂加注的空间，配合耐磨衬套降低长期运行的磨损量。从安装边界来看，这类机构的主体安装面为平面结构，侧边的锯齿状结构是用于安装时的位置微调，可适配不同安装基座的固定孔位，安装时需要保证输入轴与驱动端的同轴度误差在允许范围内，避免运行过程中出现额外的径向力，

　　影响机构的使用寿命。机构的输出端可直接连接作业执行部件，不需要额外加装传动转接件，整体结构紧凑，可直接集成到小型专用设备的内部空间，不会占用过多的设备安装位置。在实际选型应用时，需要根据作业端的负载大小核算机构的连杆强度，保证长期往复运行过程中不会出现杆件变形的问题，同时要根据设备的运行节拍调整快慢行程的时间占比，让机构的运动节奏和整线的生产节奏完全匹配，避免出现动作等待或者干涉的情况。
