曲柄滑块传动构件三维结构设计

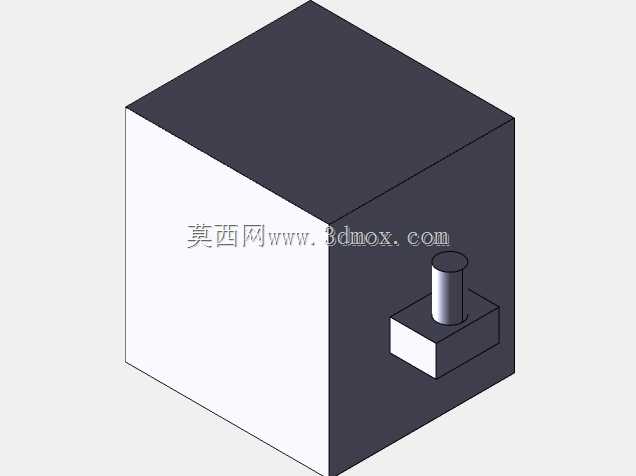

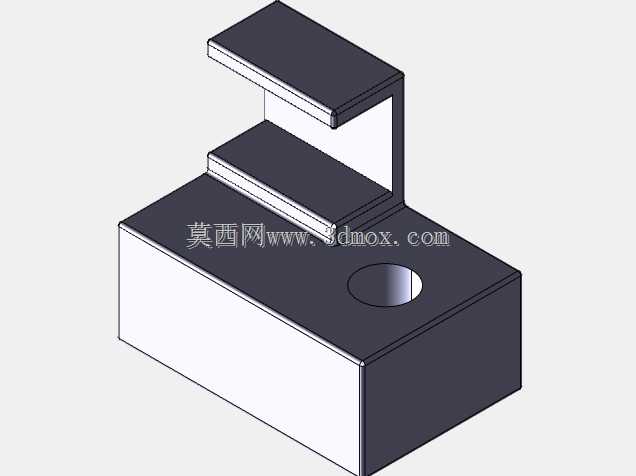

　　在轻工包装、小型冲压、自动化送料等需要实现旋转与直线运动相互转换的设备场景中，这类曲柄滑块构件是核心的运动传递单元，区别于齿轮、丝杠等直线传动方案，它依托低副连接的结构特性，运行过程中接触应力小、耐冲击载荷能力强，在中低速往复工况下的维护成本远低于其他传动形式。从结构设计逻辑来看，构件主体采用一体式块状基座作为承载基础，基座顶面预留的通孔为安装定位孔，可通过螺栓将整个单元固定在设备安装面板上，安装时需保证基座底面与安装面的平面度误差不超过0.05mm，避免运动过程中出现卡滞、偏磨问题。基座上方延伸出的C型悬臂结构是滑块的运动导向限位区域，悬臂的两个平行工作面为滑块的滑动接触面，设计时严格控制两个面的平行度公差，

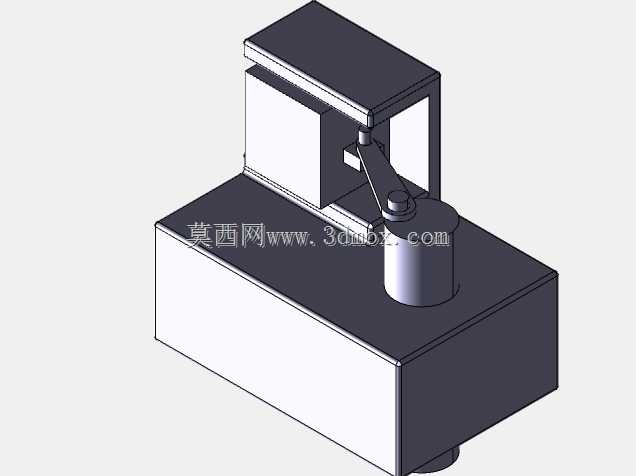

　　同时预留了合理的滑动间隙，既保证滑块往复运动时无多余窜动，又不会因加工误差导致滑动阻力过大。该构件的功能核心是实现两类运动形式的可逆转换：当输入端接入旋转动力时，可将连续旋转运动转化为滑块的定行程直线往复运动，可直接驱动送料推杆、冲压头等执行端完成作业；当输入端接入直线往复动力（比如气缸活塞杆的伸缩动作），也可将直线运动转化为曲轴的旋转输出，适配小型动力装置的动力输出需求。设计过程中优先考虑了运动行程的边界控制，悬臂的内槽长度直接决定滑块的最大运动行程，建模时通过运动仿真反复校核滑块在上下止点的位置，避免出现超程脱轨或者行程不足的问题；基座的整体外形尺寸适配常规小型自动化设备的安装空间，安装孔的孔距符合通用设备安装面板的孔位标准，

　　可直接替换同规格的老旧传动构件，无需额外改动安装基座。从实际使用角度出发，这类构件的滑动接触面在加工时需要做表面硬化处理，提升耐磨性能，长期运行时只需定期在滑动面涂抹润滑脂即可保证运行顺畅，相较于采用导轨滑块的同行程传动结构，零件数量更少，装配调试难度更低，非常适合批量应用在低成本自动化设备、小型专用机床的进给机构中。建模时对所有棱角处都做了微小的倒角处理，既避免装配过程中锐边划伤操作人员，也能消除零件加工时的应力集中点，提升构件的长期负载使用寿命。
