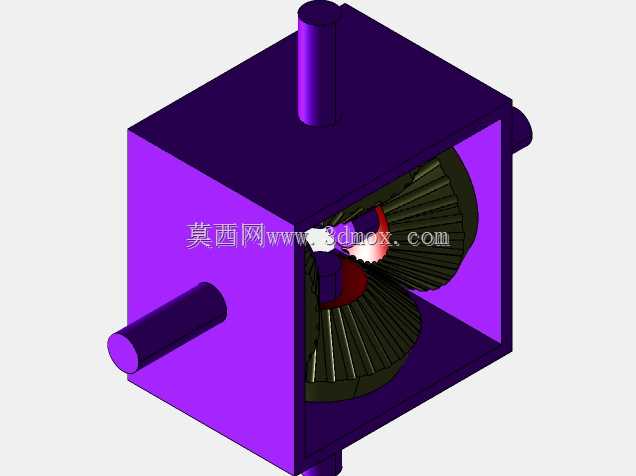

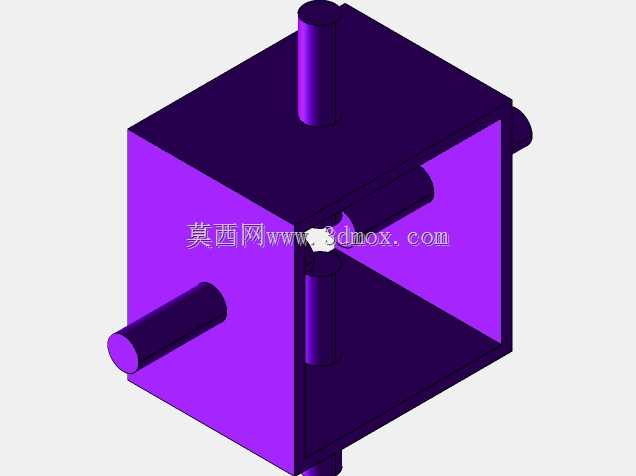

这套锥齿轮装配结构主要面向两相交轴之间的旋转动力传递场景,在工业现场的小型动力分路、仪表内部传动、轻工设备进给机构中应用十分广泛,区别于平行轴圆柱齿轮的传动形式,锥齿轮的齿面沿节锥分布,能够直接实现90度方向的动力换向,不需要额外增加中间传动轮组,能有效压缩传动机构的整体占用空间。从结构设计逻辑来看,这套模型将锥齿轮副内置在方形箱体内,箱体采用开放式侧壁展示结构,实际量产时会加装密封端盖,既可以储存润滑脂降低齿面磨损,也能阻挡外界粉尘、切削碎屑进入啮合区域,延长齿轮副的使用寿命。伸出箱体的三根轴分别对应动力输入、两路动力输出的接口,轴端采用光轴设计,可根据实际安装需求加装联轴器、同步带轮或者直连执行部件,适配不同设备的动力接驳要求。

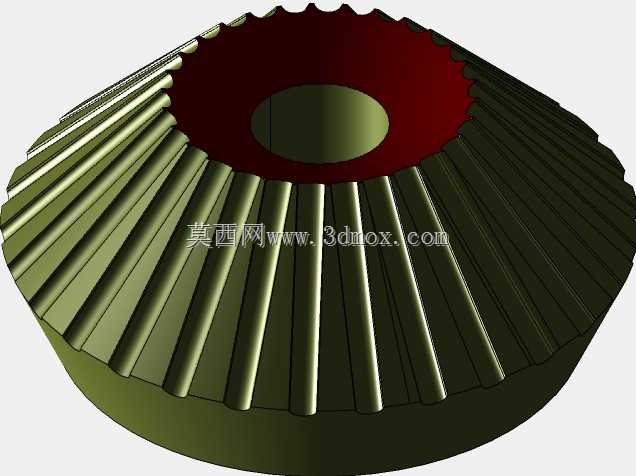

设计过程中需要重点关注锥齿轮的安装距参数,两个啮合锥齿轮的节锥顶点必须重合,否则会出现齿面接触偏载、传动噪音大、轮齿磨损过快的问题,箱体上的轴承孔位置公差需要严格控制,保证两轴的交角精度控制在允许范围内,同时要预留出轴向调整垫片的安装空间,方便装配时调整齿轮的啮合间隙,避免齿侧间隙过大导致传动回差,或是间隙过小出现卡滞、运转发热的情况。从安装边界来看,方形箱体的六个平面均可作为安装基准面,可根据设备内部的布局空间选择不同的固定面,伸出轴的长度经过优化,既保证了外接部件的安装空间,也不会因为轴伸过长导致轴端挠度变大,影响传动平稳性。齿形部分采用标准渐开线锥齿设计,啮合重合度满足常规传动工况要求,在中低速、
中等负载的传动场景下能够保持稳定的传动比,不会出现速比波动的问题,适合应用在对传动精度有一定要求、但不需要高精度伺服级传动的机构中,比如小型输送线的换向传动、检测仪器的内部动力传递、小型工装夹具的动力输入结构等。箱体的壁厚设计兼顾了结构刚性和轻量化要求,既能够承受齿轮啮合产生的径向和轴向作用力,避免箱体受力变形影响齿轮啮合精度,也不会因为壁厚过大造成整体重量冗余,方便在移动式设备或者对重量有要求的机构中安装使用。
