多联同轴固定复合齿轮传动结构

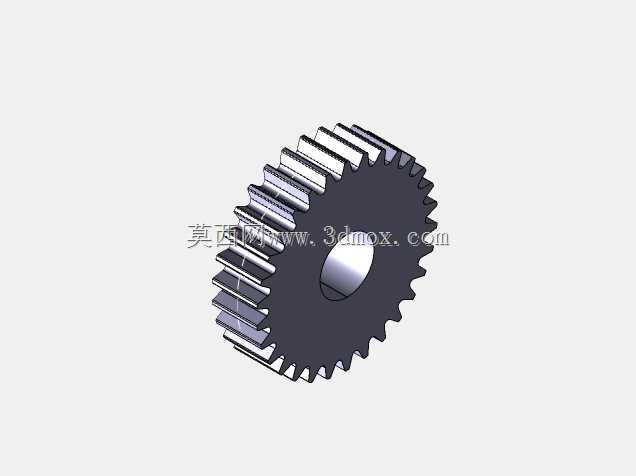

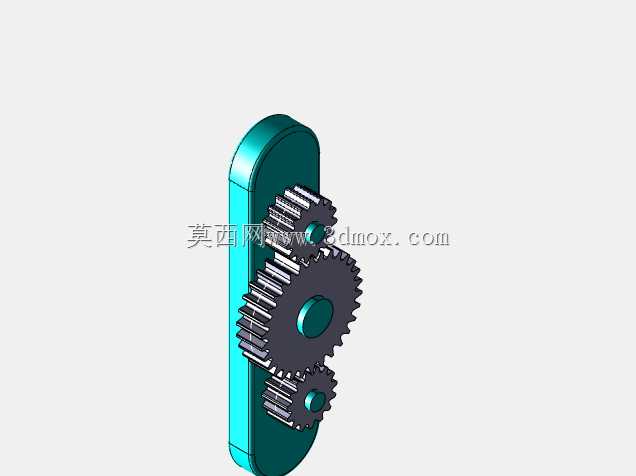

　　在各类需要紧凑传动比的机械设备中，这类同轴固定的多联齿轮是非常常见的传动部件，不同于相互独立啮合的齿轮组，复合齿轮将多个不同模数、不同齿数的齿轮刚性固定在同一基体上，所有齿圈随基体同步转动，不存在相对转动的间隙，能在极小的安装空间内实现多级传动的速比匹配，大幅缩减传动链路的轴向占用尺寸。从实际应用场景来看，这类结构常出现在精密仪器的进给机构、小型传动箱的变速档位、传感器的传动计数单元中，尤其是在安装空间受限、对传动回差有严格要求的工位，单一部件替代多个独立齿轮装配的方案，能减少装配时的同轴度累积误差，降低多个齿轮单独固定所需的紧固件、定位套等配件数量，也能避免长期运行后不同齿轮因配合松动产生的传动滞后问题。设计这类齿轮结构时，

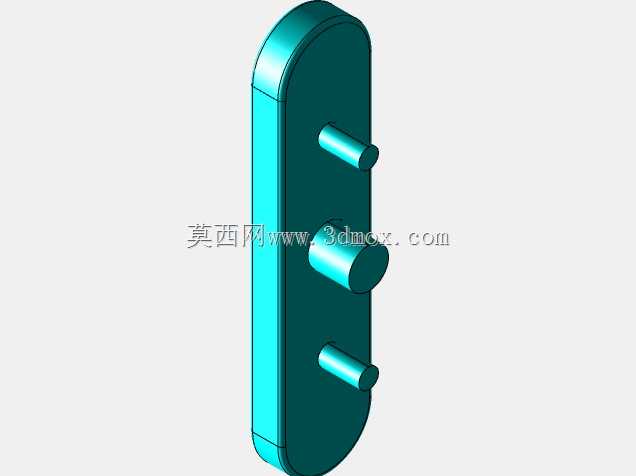

　　首先要根据传动链路的速比要求确定各段齿圈的齿数、模数与压力角，不同齿圈的参数要匹配对应啮合齿轮的参数，同时要兼顾基体的刚性，因为多个齿圈同步承载扭矩，基体的壁厚要满足最大传递扭矩下的强度要求，避免齿根与基体衔接处出现应力集中。从安装边界来看，这类齿轮的安装基准是中心的轴孔，轴孔的公差要匹配对应传动轴的配合精度，通常选用过渡配合保证周向固定的可靠性，必要时可在基体侧面加工键槽或者顶丝孔，防止大扭矩传递时出现轴与齿轮的相对打滑。齿轮的轴向总长度要匹配安装腔的轴向间隙，最大齿顶圆直径要预留出与周边结构件的安全间隙，避免转动时与壳体或者相邻部件发生运动干涉。齿形加工时要保证各段齿圈的同轴度公差，否则啮合时会出现单侧齿面受力过大、

　　磨损不均的问题，运行噪音也会明显升高。不同于分体式装配的齿轮组，复合齿轮的各齿圈相对位置是固定的，装配时不需要调整各齿轮的轴向间距，只要保证整体与轴的装配精度即可，能有效降低产线的装配调试难度，在批量生产的小型传动设备中，这类一体结构的复合齿轮能有效提升装配效率，也能减少后期运维时的部件更换数量，出现磨损时整体替换即可，不需要逐一排查单个齿轮的磨损情况。在传动特性上，因为所有齿圈刚性连接，传动过程中不存在单组齿轮的间隙叠加，传动的同步精度更高，适合用在对传动位置精度有要求的进给、计数类机构中，比如计量类仪器的传动端，能通过固定的速比精准传递转动量，保证计数或者进给的精度稳定。
