异形端面凸轮从动件结构设计

项目分类:通用机械零部件 发布时间:2022-02-22 ID:558667
  • 异形端面凸轮从动件结构设计
  • 异形端面凸轮从动件结构设计
  • 异形端面凸轮从动件结构设计
  • 异形端面凸轮从动件结构设计

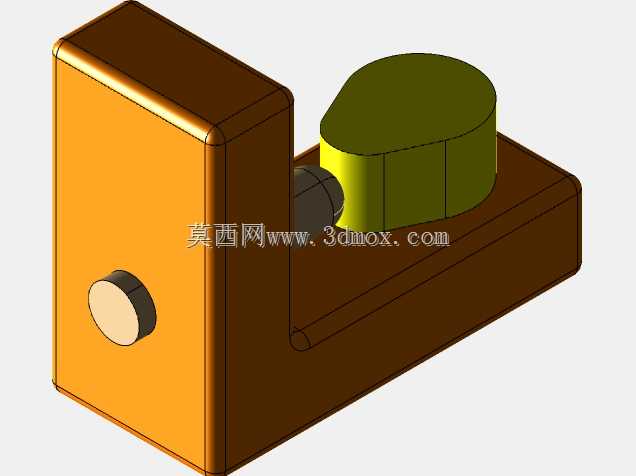

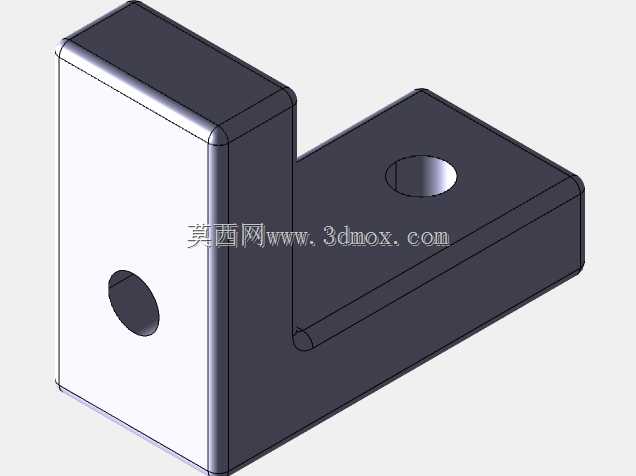

  在自动化装配线、包装机械、纺织机械这类存在周期性往复动作需求的设备中,凸轮机构的传动精度直接决定了整台设备的工位动作一致性,而凸轮从动件作为直接承接凸轮轮廓驱动的核心零件,其结构设计合理性会直接影响整套传动副的磨损速度与运行平稳性。这款从动件采用一体式柱体加异形工作端面的结构设计,下部的圆柱段为安装导向轴,可直接嵌入设备摆臂或者从动滑块的导向安装孔内,通过轴肩实现轴向定位,不需要额外设计复杂的锁紧结构就能满足中低速凸轮传动的安装需求,安装边界可适配常规直径10-20mm系列的从动件安装座,整体轴向尺寸控制在紧凑范围内,不会占用过多的机构安装空间。上部的工作端采用类水滴形的异形轮廓,区别于常规圆形端面的从动件,

  这种轮廓设计可以在凸轮推程、回程阶段提供更稳定的接触面积,避免线接触带来的局部应力集中问题,工作端面的边缘做了小尺寸的倒角过渡,能够减少和凸轮轮廓接触时的卡滞风险,即使凸轮轮廓存在微小的加工误差,也能通过端面的自适应接触保证传动动作的顺畅。从实际应用场景来看,这类从动件多用于轻载、中速的间歇传动工位,比如包装设备的送料工位、自动化检测设备的换位工位,不需要额外加装滚针或者滚轮结构,依靠自身端面的耐磨特性就能满足长期运行需求,相比带滚轮的从动件结构,一体式结构没有装配间隙,传动回程误差更小,适合对工位定位精度有一定要求的传动场景。设计过程中需要重点关注下部导向轴和上部工作端的同轴度,同轴度公差需要控制在0.02mm以内,

  避免从动件在导向孔内往复运动时出现卡涩,同时工作端面的表面粗糙度需要达到Ra1.6以下,降低和凸轮轮廓接触时的摩擦系数,减少长期运行的磨损量。在选型适配时,需要根据凸轮的轮廓升程量确认从动件的轴向可移动行程,保证下部导向轴的长度足够覆盖最大升程加安全余量,避免从动件在运动过程中从安装孔内脱出,同时工作端的轮廓尺寸需要匹配凸轮的沟槽宽度或者端面接触宽度,保证接触过程中不会出现偏载,防止从动件出现单侧磨损过快的问题。
