高精度滚柱轴承三维结构设计模型

　　在重载旋转传动场景中，滚柱轴承是承担径向载荷的核心支承部件，常见于冶金轧机辊道、重型减速机输入输出轴、矿山破碎设备主轴、大型电机转子支承等工况，这类场景普遍存在载荷波动大、连续运行时长高、轴系径向受力集中的特点，普通滚珠轴承因接触形式为点接触，承载能力无法满足需求，滚柱轴承依靠滚动体与套圈滚道的线接触形式，可在相同外形尺寸下承载数倍于滚珠轴承的径向载荷，同时能适配轴系运行中微量的挠曲变形，避免局部应力集中导致的早期失效。

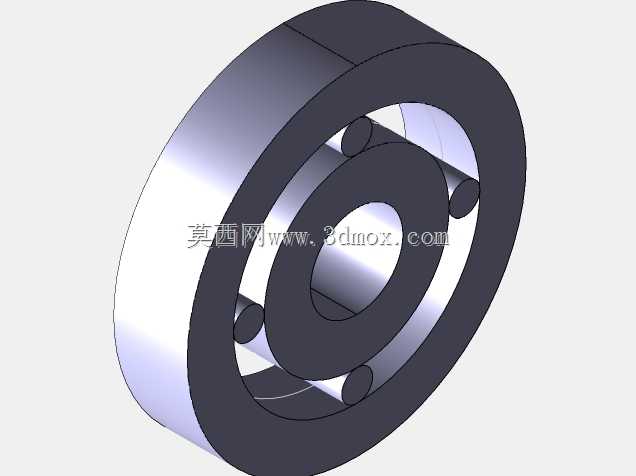

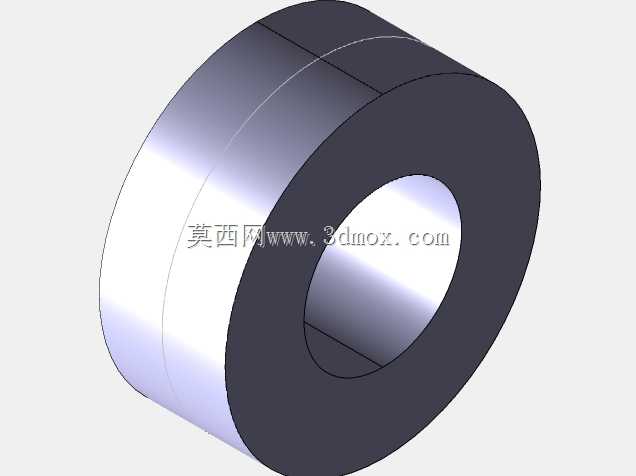

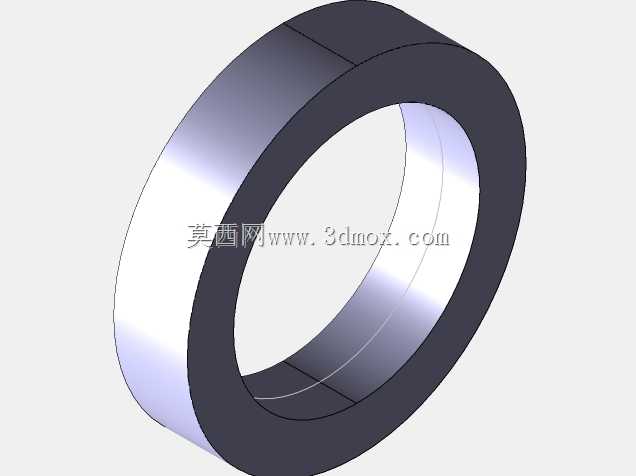

　　从设计逻辑来看，该模型还原了滚柱轴承的核心结构组成：包含外圈、内圈、圆柱滚动体、保持架四个核心部分，建模过程中严格遵循滚动轴承的通用安装边界规范，内圈内径与轴颈采用基孔制过渡配合，外圈外径与轴承座孔采用基轴制过渡配合，安装时需预留合理的轴向游隙，避免工作温升导致的热胀卡死。外形尺寸上，模型还原了标准系列滚柱轴承的比例关系，内圈端面与外圈端面的宽度差控制在标准公差范围内，可直接用于轴系装配的干涉检查模拟，无需额外调整尺寸比例。

　　在实际设备选型与装配模拟中，该三维模型可直接导入装配体完成轴系布局验证，设计人员可通过模型直观核对轴承安装位置的轴肩高度、轴承座孔的挡边尺寸，确认密封件、锁紧螺母等相邻零件的安装空间是否充足，避免二维图纸中容易出现的尺寸链误判。不同于简化的轴承示意模型，该模型还原了滚动体与滚道的接触轮廓、保持架的兜孔结构，可用于简单的运动仿真演示，验证滚动体在旋转过程中的运动轨迹是否顺畅，排查保持架与相邻零件是否存在运动干涉。

　　针对不同工况的适配设计，这类滚柱轴承可根据使用场景调整滚动体的直径与数量，重载工况下可适当增大滚动体直径、增加滚动体排布数量，高速工况下则需优化保持架的材质与结构，降低滚动体运行过程中的滑动摩擦，建模时保留了结构参数的可编辑性，设计人员可根据实际选型参数快速调整模型尺寸，匹配不同的轴系设计需求，无需从零开始建模，大幅缩短传动系统的设计周期。在日常的机械设计教学与结构培训中，该模型也可作为典型机械零部件案例，帮助初学者理解滚动轴承的装配关系、受力特点与安装注意事项，建立对旋转支承部件的直观认知。
