离心泵用半开式叶轮结构设计

　　在流体输送类设备的核心部件设计中，叶轮作为直接对介质做功的过流元件，其曲面造型、叶片排布与轮毂匹配度直接决定整泵的运行效率与适用工况。本次设计的叶轮针对中小型清水输送离心泵开发，适配民用供水、小型工业循环水系统、农田排灌等常规输水场景，可处理常温下无大颗粒硬质杂质的清水或物理性质与水相近的流体介质。

　　从实际工况适配角度出发，这类半开式叶轮的设计首先要平衡效率与抗堵塞能力，相比闭式叶轮，半开式结构取消了前盖板，在输送含有少量纤维类软杂质的水体时，不易出现流道堵塞问题，同时相比全开式叶轮，其叶片与轮毂的连接刚性更好，运行时的形变量更小，能在1500-3000r/min的常规泵用转速区间保持稳定的水力性能。设计过程中先通过水力计算确定基础参数：根据目标流量扬程参数，先确定叶轮进口直径，保证进口处介质流速控制在3-4m/s区间，避免流速过高产生过大的进口冲击损失，同时也不会因为流速过低导致叶轮整体尺寸偏大，增加整泵的安装空间占用。轮毂部分的内孔尺寸按照配套泵轴的直径设计，预留标准的键槽安装位置，轮毂的轴向长度要满足与泵轴配合的接触长度要求，保证扭矩传递的可靠性，避免运行过程中出现叶轮与轴的相对滑动。

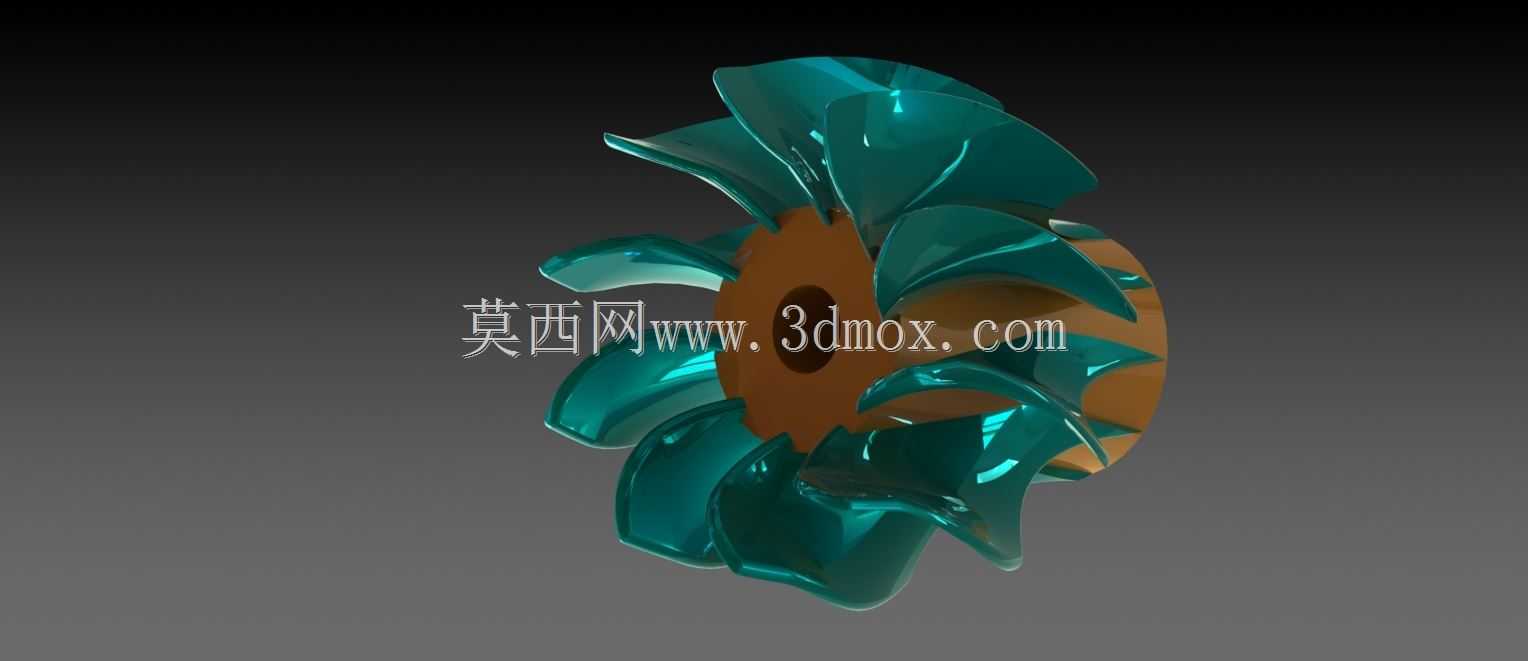

　　叶片的曲面造型是整个设计的核心部分，采用扭曲叶片设计，从叶轮进口到出口，叶片的安放角沿流线方向平滑过渡，减少介质在流道内的流动分离损失。叶片数量选择为10片，这个数量区间既能保证流道对介质的约束能力，让介质获得足够的离心力提升压力，又不会因为叶片数量过多导致流道过窄，增加介质的沿程摩擦损失。叶片的出口宽度根据目标流量计算确定，保证出口处的介质流速与泵体压水室的流速匹配，减少动静部件之间的水力冲击损失。叶片的前缘做了圆角修型处理，避免尖锐前缘在介质冲击下产生局部汽蚀，延长叶轮的使用寿命，叶片与后盖板的连接处采用大圆角过渡，减少应力集中，同时避免介质在转角处形成滞留死区。

　　安装边界方面，叶轮的后盖板背面设计有密封环安装位，与泵体上的密封环配合形成间隙密封，减少泵腔内部的高压介质回流到进口侧，提升容积效率。叶轮的轴向定位采用轴肩加锁紧螺母的结构，设计时预留了标准的锁紧螺母安装空间，保证装配后叶轮的轴向窜动量控制在允许范围内。整体叶轮的最大外径适配常规IS型单级单吸离心泵的泵体内部安装尺寸，不需要对原有泵体的压水室、进水段结构做修改，可直接替换同参数规格的原有叶轮，降低配件替换的改造成本。

　　从实际运行的角度考虑，这类叶轮如果采用铜合金或者不锈钢材质铸造，可适配轻度腐蚀性的介质输送场景，如果采用工程塑料注塑成型，可用于低压小型供水泵的批量生产，降低制造成本。设计过程中对叶片的壁厚做了均匀化处理，保证铸造或者注塑过程中不会出现局部壁厚过大导致的缩孔、缩松缺陷，同时叶片的最小壁厚满足强度要求，在额定转速下运行时，叶片的最大等效应力低于材料许用应力的1/3，保证足够的安全裕度，避免长期运行出现叶片变形或者断裂的问题。流道表面的粗糙度要求控制在Ra3.2以下，减少介质流动的摩擦阻力，提升整泵的运行效率，降低能耗。
