汽车打孔通风制动刹车盘三维设计

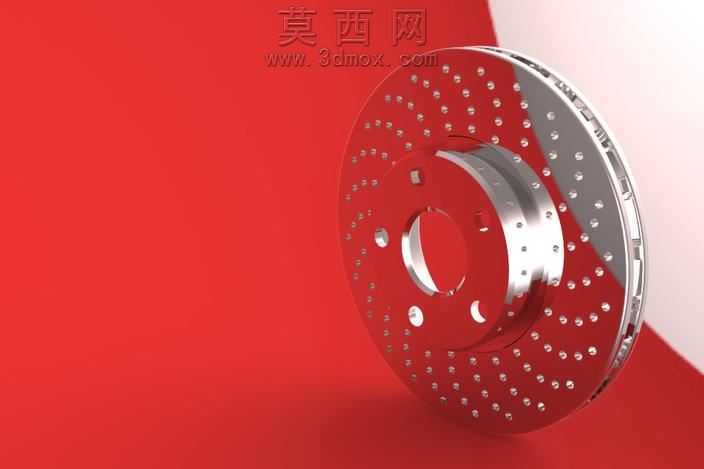

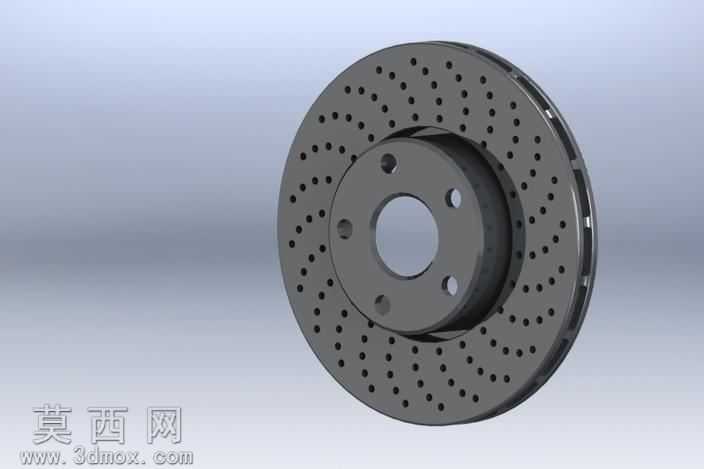

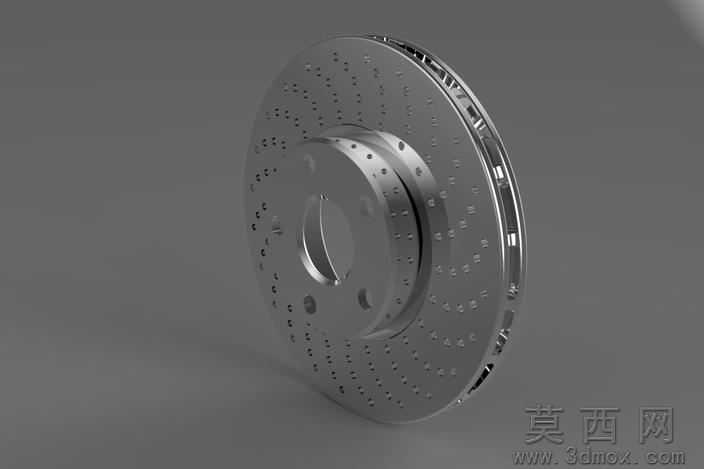

本作品为汽车用打孔通风式制动盘的三维建模设计成果，建模过程严格遵循汽车制动系统的设计规范，先通过草图绘制确定制动盘的基础轮廓参数，精准标定中心安装孔的孔径、孔位分布，以及盘面安装定位缺口的尺寸与位置，保证后续装配环节的匹配精度。建模时采用回转特征生成制动盘的基础基体，再通过阵列特征完成盘面数百个散热通风孔的均匀排布，每一个孔的孔径、孔深、孔间距都经过参数化约束，避免出现特征错位或参数冲突的问题。针对制动盘的双层通风夹层结构，采用抽壳与布尔运算结合的方式构建内部通风道，保证空气可以在制动过程中流经夹层带走热量，降低制动热衰减的风险。材质设置环节，将制动盘摩擦面设置为高碳铸铁材质，调整材质的粗糙度、金属反光度参数，还原铸铁部件哑光且带有细腻金属颗粒的质感；中心安装法兰部位添加了金属镀锌层的材质效果，模拟实际产品的防锈处理工艺，盘面的红色涂装部分调整了漆面的光泽度与色彩饱和度，还原高性能刹车盘的外观特征。渲染阶段采用红白色调的影棚环境，设置主光源从侧上方打亮制动盘主体，通过补光弱化盘面通风孔处的死黑阴影，调整环境光遮蔽参数突出盘面的凹凸质感与结构层次，清晰展现每一个散热孔的轮廓、安装位的细节以及双层盘体的厚度差。设计过程中充分考虑制动盘的实际使用需求，打孔设计不仅可以提升散热效率，还能在制动时排出摩擦产生的粉尘，减少水滑效应提升雨天制动性能，整体结构参数符合乘用车辆制动部件的通用设计标准，可用于制动系统结构展示、相关配件的设计参考以及教学演示场景，模型的特征树保留了完整的建模步骤，各参数均可根据实际车型需求进行调整修改，具备较强的实用性与可编辑性。
