小型军用蜂群作战无人侦察机结构设计

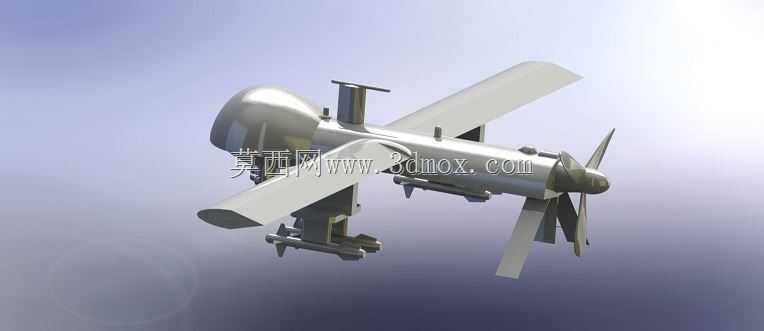

　　这款小型固定翼无人机的结构设计，核心瞄准低空战术侦察、前沿目标抵近观测、蜂群协同突防这类近距战术场景，整体构型围绕便携性、低可探测性、快速部署需求做了针对性取舍，没有追求大航程大载荷，而是把设计重心放在小尺寸下的功能集成与飞行稳定性平衡上。从整体布局来看，采用了常规尾推式螺旋桨动力布局，机头设置圆润的整流舱段，这个舱段内部预留了光电侦测模块的安装空间，曲面外形做了连续顺滑过渡，既可以降低低空飞行时的空气阻力，也能减少雷达反射截面积，适配前沿隐蔽作业的需求。主机翼采用上单翼布局，翼型选择了低速高升力的平凸翼型，机翼展长控制在单兵可携带的尺寸边界内，机翼与机身的连接位置做了快拆结构的预留，不需要额外工具就能完成机翼与机身的组装拆卸，

　　满足前线快速展开、快速撤收的使用要求，机翼后缘预留了副翼舵面的安装位，舵机安装槽做了内嵌式设计，避免舵机突出机身增加额外阻力。机身中段是核心载荷与动力电池的安装舱段，舱体内部做了分层隔断设计，上层布置飞控系统、导航通讯模块，下层布置动力锂电池，重心位置严格控制在机翼气动焦点前方约15%平均气动弦长的位置，保证飞行过程中的纵向静稳定性，不需要飞控做过多的姿态修正就能维持平稳平飞，降低飞控系统的调校难度。机身下方设置了两处对称的载荷挂点，挂点接口采用标准的快装卡扣设计，既可以挂载小型侦察摄像模块，也能根据任务需求更换微型战斗部、通讯中继模块，挂点的承载边界做了结构加强，挂点周边的机身蒙皮内部预埋了碳纤维加强筋，

　　避免挂载载荷后出现机身结构形变，影响飞行姿态精度。尾翼部分采用了常规的垂直尾翼加水平尾翼布局，垂尾布置在机身尾部上方，方向舵舵面做了切角处理，避免舵面偏转时与尾部螺旋桨发生干涉，水平尾翼布置在垂尾根部两侧，升降舵舵面的偏转角度范围控制在正负20度以内，既满足俯仰姿态调整的力矩需求，也避免大角度偏转带来的气流分离导致失速。尾部的动力舱采用后置安装方式，驱动螺旋桨布置在机身最末端，这种推进式布局可以让机头位置无遮挡，给光电侦察设备留出全向无遮挡的观测视野，不会被前方的螺旋桨遮挡镜头，也避免螺旋桨气流直接冲击机头的侦测设备，减少飞行过程中的画面抖动。螺旋桨采用两叶折叠式设计，在收纳状态下桨叶可以贴合机身侧面，进一步缩小收纳尺寸，

　　展开后桨叶的翼型做了优化，在低转速下就能提供足够的推力，匹配整机不到3公斤的起飞重量，只需要小功率动力电机就能满足巡航飞行的推力需求，降低整机的功耗，延长续航时间。整机的外形尺寸控制在长度0.8米、翼展1.2米的范围内，收纳后可以装入单兵背囊，不需要大型运输设备就能由单兵携带至前沿阵地，安装边界上，整机所有突出部件的棱边都做了圆角过渡，没有尖锐的突出结构，避免携行过程中剐蹭操作人员，也能减少运输过程中的结构磕碰损伤。结构设计上，机身主体采用轻量化的注塑加局部碳纤维加强的方案，蒙皮厚度控制在1.5毫米，在保证结构强度满足飞行过载要求的前提下，尽可能降低整机重量，机身各个舱段的连接采用卡扣加定位销的方式，装配间隙控制在0.1毫米以内，既保证装配精度，也能减少飞行过程中的结构异响与振动传递。从实际使用的场景适配来看，这款无人机可以在开阔场地手抛起飞，不需要专用的弹射架或者跑道，伞降或者直接擦地迫降都能保证核心结构不受损，重复使用率高，适合在复杂的野外前沿环境下使用，不需要复杂的后勤维护保障，操作人员经过简单培训就能完成装配、起飞、侦察、回收的全流程操作。在功能特性上，整机的气动布局经过多轮迭代优化，低速飞行时的抗风能力可以达到6级风，能够在复杂气象条件下完成低空突防任务，飞行噪音控制在较低水平，在100米高度飞行时地面很难察觉到声响，适合执行隐蔽侦察任务。
