薄塑料带盖密封凡士林收纳容器结构

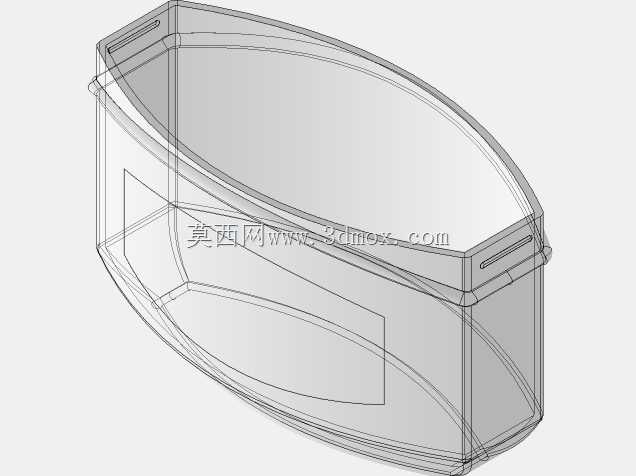

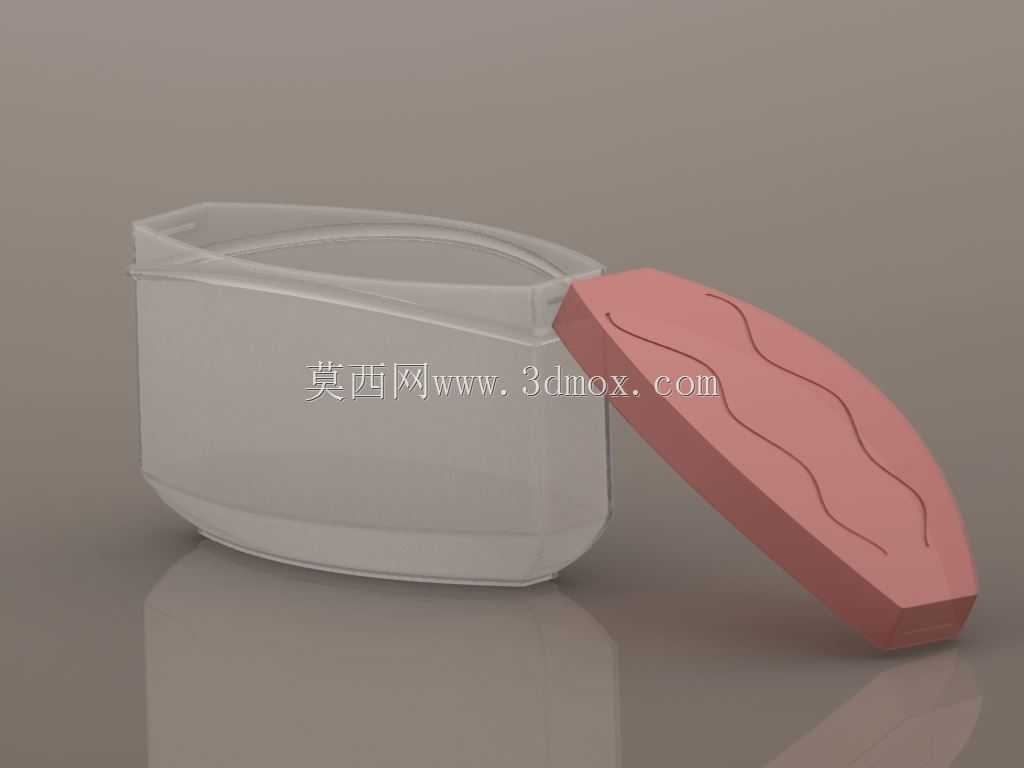

　　在日化用品的包装结构设计领域，这类带盖的薄型塑料容器是膏霜类产品的核心承载部件，日常接触的凡士林、润肤膏、医用护理膏等半固态膏剂产品，大多采用这类薄壁注塑结构作为内包装，直接接触内容物的同时承担密封、便携取用、防内容物干涸泄漏的核心功能。很多刚接触薄壁注塑件设计的工程师容易陷入尺寸绝对精准的误区，认为容器和盖子的配合面必须做到零间隙才算合格，但实际量产过程中，薄塑料件的成型收缩、脱模形变、日常使用的按压形变都会让绝对零间隙的配合变成无法落地的空想。这次的结构设计特意将盖子的配合尺寸做了小幅收小，并非是尺寸标注失误，而是从装配验证和实际使用场景出发的刻意设计：在三维装配环境下，小尺寸的盖子和容器口配合时会直观出现干涉提示，这一干涉量恰好对应薄塑料盖装配时的弹性形变范围——量产时采用PP或者PE这类软质薄壁塑料成型的盖子，在扣合到容器口的过程中，盖体的配合圈会受容器口的挤压产生微量弹性扩张，越过容器口的止口卡位后回弹卡紧，既能够保证日常存放时的密封性能，避免膏体接触空气干涸或者受外界污染，也能让用户开合盖子时获得清晰的卡位反馈，不会出现盖子过松容易脱落、过紧难以打开的使用问题。从实际应用场景来看，这类容器大多放置在卫生间、梳妆台、随身包袋等场景，需要耐受一定的挤压、温湿度变化，薄壁结构的设计一方面能够控制单克重的材料成本，毕竟日化包装的成本控制直接影响终端产品的定价，另一方面软质塑料的形变能力能够抵消日常使用中的磕碰冲击，

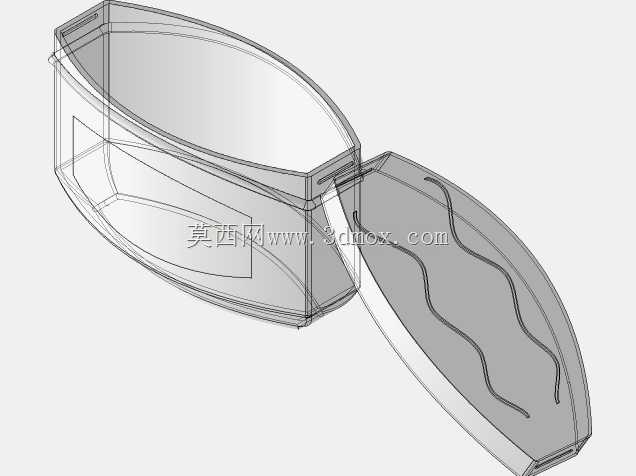

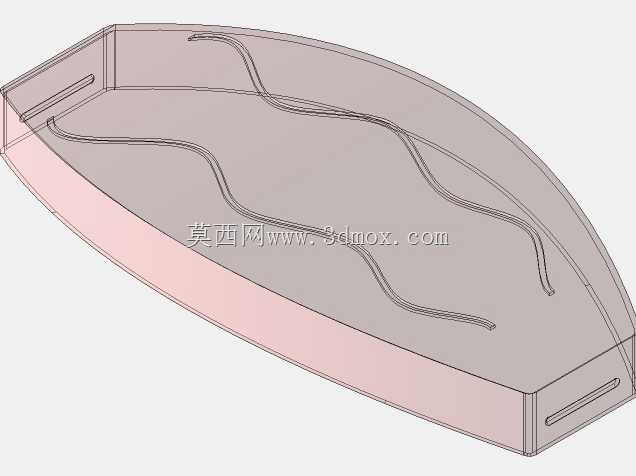

　　不会像硬质厚壁件那样一摔就出现裂纹。设计过程中需要重点关注几个安装和配合的边界尺寸：首先是容器口的止口高度，一般控制在1.2-1.8mm区间，过高会导致盖子扣合行程太长，用户开盖需要施加的力过大，过低则会导致卡合量不足，稍微受挤压就会脱盖漏出内容物；其次是盖体配合圈的拔模角度，因为是薄壁注塑件，脱模斜度不能小于1.5度，否则量产时容易出现粘模、拉伤盖体配合面的问题，直接影响密封性能；再者是容器底部的圆角过渡，不能小于R3，避免注塑时出现壁厚不均导致的缩水凹痕，同时也能提升容器放置时的稳定性，不会因为底部应力集中出现放置翘曲的问题。盖体表面的波浪形纹路并非单纯的装饰设计，一方面是增加用户拧开或者掀开盖子时的手指摩擦力，

　　尤其是手上沾有水或者膏体的时候，光滑的盖面很容易打滑，凹凸的波浪纹能够有效提升摩擦力，降低开盖难度；另一方面波浪形的加强筋结构能够提升薄盖体的整体刚性，避免盖体在注塑冷却过程中出现翘曲变形，毕竟厚度仅0.8-1mm的薄塑料盖，如果没有加强结构，成型后很容易出现平面翘曲，导致和容器口配合时出现局部缝隙，影响密封效果。很多工程师在做这类薄壁容器建模时，容易忽略壁厚的均匀性，比如在容器口的止口位置、盖体的卡位位置随意加厚，结果量产时出现严重的缩水、气泡问题，实际上整个容器和盖体的壁厚差要控制在0.2mm以内，所有的转角位置都要做圆角过渡，避免应力集中，同时也能让塑料熔体在模腔里流动更顺畅，降低注塑压力，减少成型缺陷。

　　另外在装配干涉的验证环节，不能直接把三维软件里的干涉提示当成设计错误，要结合材料的弹性模量、壁厚计算实际的形变量，判断这个干涉量是否在材料的弹性形变允许范围内——如果是硬质塑料比如ABS、PC做的结构件，干涉量超过0.1mm就可能导致装配开裂，但对于PP、PE这类软质薄壁件，0.2-0.3mm的干涉量恰好是保证配合紧度的合理范围，这也是为什么设计时刻意留出干涉量，用来在装配验证环节快速确认配合紧度是否符合要求，避免后续做手板验证时才发现配合过松的问题。从使用功能的角度来说，这类容器不需要做完全的气密密封，只需要做到日常存放时不会因为倾倒流出膏体、能够阻挡灰尘和少量水汽进入即可，所以配合面不需要加额外的密封圈，依靠塑料本身的弹性贴合就能满足使用要求，这也能进一步降低零件数量和装配成本，适合大规模量产。容器整体的外形做了类椭圆的弧面过渡，没有尖锐的棱角，一方面是握持时的手感更舒适，不会硌手，另一方面也能避免尖锐位置在运输过程中出现磕碰破损，同时弧面的结构在相同容积下能够获得更好的结构刚性，减少薄壁件的形变概率。
