带把手大容量透明塑料果汁盛装瓶结构

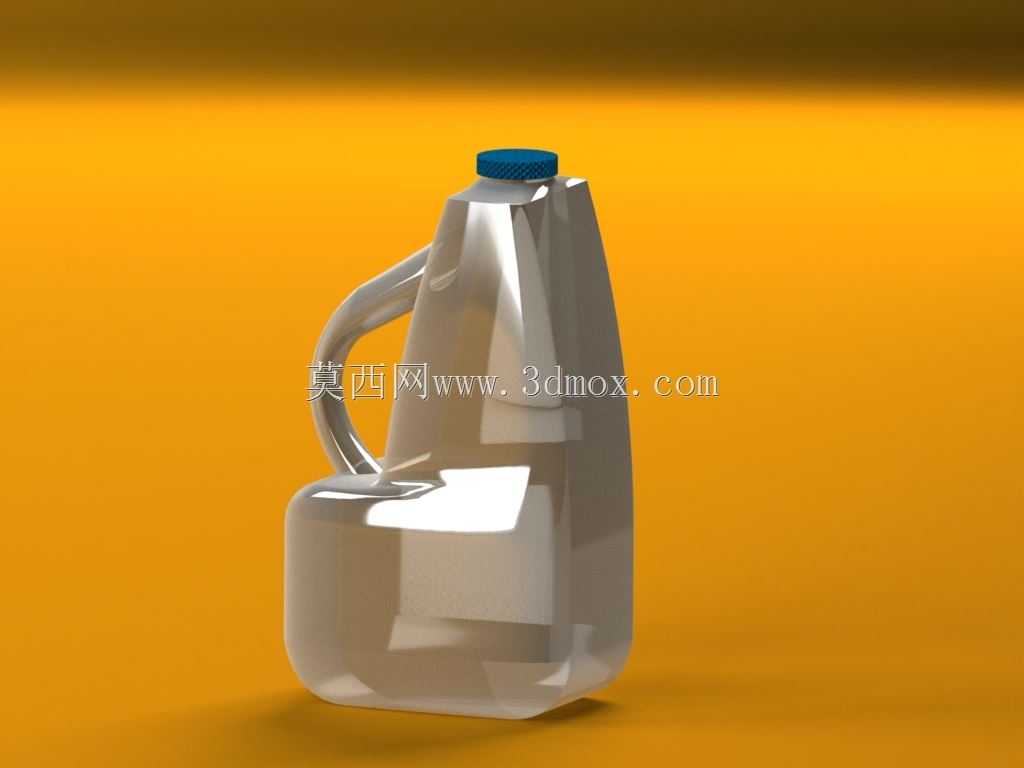

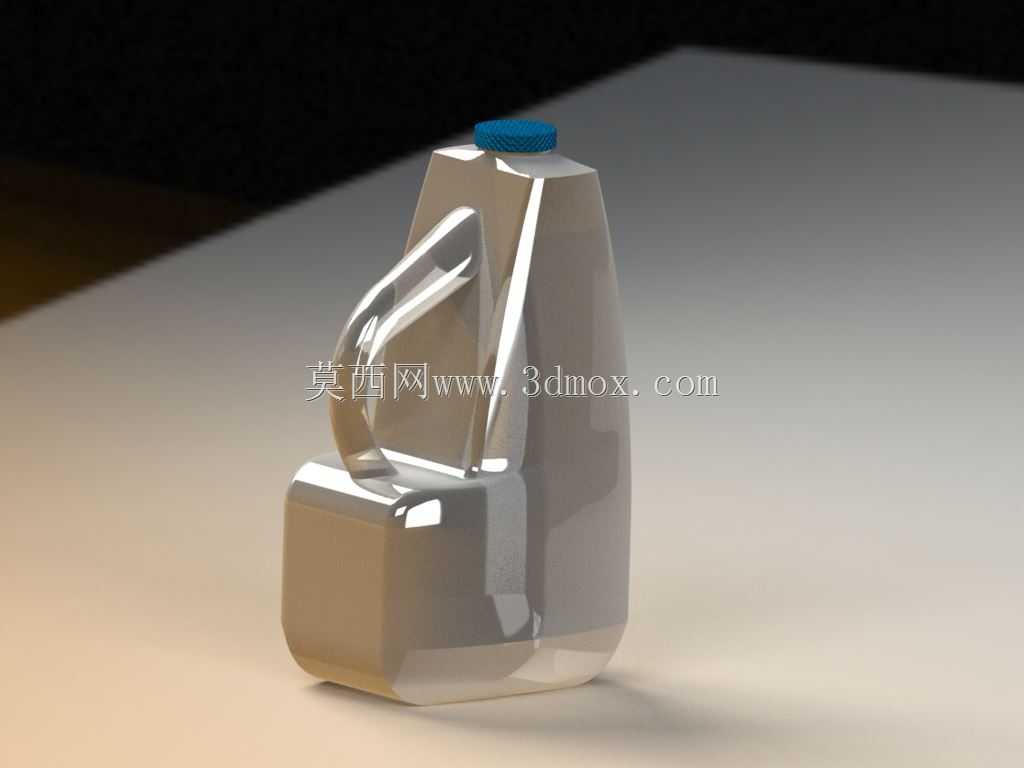

　　日常快消饮品的液态盛装场景中，这类带一体化把手的硬质塑料瓶，主要适配家庭装果汁、风味饮品的大容量分装与流通需求，区别于小口径一次性饮料瓶，该结构更侧重重复启闭使用的握持便利性与摆放稳定性，在商超零售端的家庭装饮品陈列、居家日常饮品存储场景中应用广泛。从实际使用逻辑出发，瓶身采用上窄下宽的梯台类轮廓，底部做了加厚的平面支撑边，放置在平整台面时不会出现侧倾晃动感，即使盛装满瓶1.2L左右的液体，重心集中在瓶身下半段，日常拿取放置的容错率更高，不会因为轻微磕碰就出现倾倒漏液的问题。瓶身侧面的一体化把手，和瓶身主体做了圆弧过渡的连接结构，没有突兀的棱角，握持时手掌可以完全穿过把手区域，指腹贴合的位置做了微凹的贴合面，

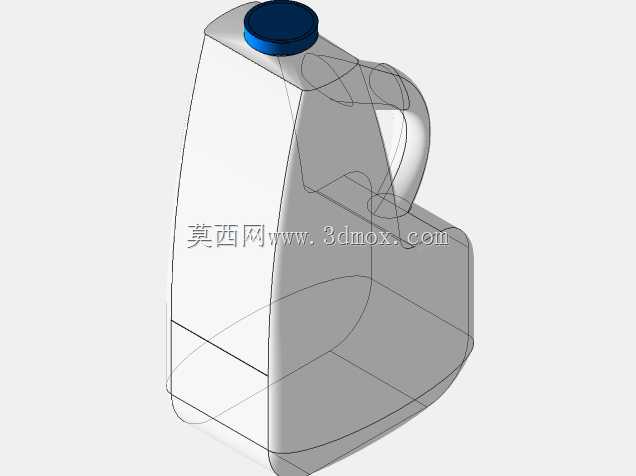

　　不管是正向倾倒液体还是反向提拿移动，都能保证施力方向和瓶体重心重合，不会出现拧腕费力的情况，哪怕是手部力量较小的使用者，也能单手握持完成倒取动作。瓶口部分采用标准的螺纹旋合结构，搭配带防滑竖纹的密封瓶盖，螺纹段的长度经过适配，旋合三圈左右即可达到完全密封的状态，瓶盖顶部的平面可以兼容常规的瓶口封口膜热封工艺，在饮品灌装环节可以直接适配现有瓶装饮品的旋盖、热封生产线，不需要额外调整设备参数，能直接对接快消品的量产灌装流程。瓶身主体采用半透明的食品级硬质塑料材质，建模时特意保留了材质的壁厚均匀性，整个瓶身的壁厚差控制在0.2mm以内，在吹塑成型环节可以避免出现局部壁厚过薄导致的强度不足、或者壁厚过厚导致的材料浪费问题，

　　瓶身表面没有额外的凸起装饰纹路，一方面是减少吹塑成型时的应力集中点，提升瓶身的抗挤压能力，日常堆叠运输时能承受上层货品的压力不会出现变形瘪塌；另一方面光滑的外壁也方便后续粘贴产品标签，标签粘贴区域的平面度经过调整，不会因为瓶身弧度导致标签起翘、褶皱。从设计思路上看，整个瓶体没有做多余的异形结构，所有曲面都采用大曲率的顺滑过渡，一方面是降低吹塑模具的加工难度，模具的分型面设置在瓶身的对称中心线上，开模时不会出现倒扣卡模的问题，量产时的成型良率更高；另一方面顺滑的曲面在清洗时也不容易残留污渍，对于有重复使用需求的场景，使用者可以轻松冲洗到瓶身内壁的各个位置，不会出现清洁死角。尺寸边界上，瓶身总高度控制在240mm左右，

　　最大宽度（含把手）为140mm，底部的支撑面尺寸为120mm*100mm，这个尺寸刚好可以适配常规家用冰箱的门架储物格，放入冰箱存储时不会出现卡滞、关不上门的问题，同时外轮廓尺寸也兼容现有常规的家庭装饮品外包装箱，单箱可以容纳6瓶同规格产品，装箱后箱体的尺寸符合快消品物流运输的标准栈板堆叠要求，不会出现空间浪费。瓶口的外径设置为38mm，属于常规的大口径饮品瓶口尺寸，除了适配原装瓶盖外，也可以兼容市面上同规格的通用替换瓶盖、导流嘴配件，拓展了使用场景，不管是直接倒取饮用，还是搭配导流嘴控制出液量都能满足。瓶身的肩部做了倾斜的过渡面，倾倒液体时，瓶内的液体可以顺着肩部的斜面平稳流向瓶口，不会因为瓶肩角度过陡导致液体瞬间涌出、洒漏的问题，当瓶内液体剩余量较少时，倾斜瓶身液体也能自然汇聚到瓶口位置，不需要大幅度翻转瓶身就能倒出剩余液体，使用体验更顺畅。在结构强度校核层面，把手和瓶身连接的位置做了局部加厚处理，模拟满瓶液体提拿时的受力状态，连接位置的最大应力远低于塑料材质的屈服强度，长期使用不会出现把手断裂的问题；瓶身的侧壁做了微弧的加强结构，不需要额外加设加强筋，就能保证空瓶状态下的侧向抗挤压能力，运输过程中堆码挤压不会出现永久变形。
