手动杠杆式简易压紧夹具结构设计

项目分类:工装 发布时间:2022-02-22 ID:558952
  • 手动杠杆式简易压紧夹具结构设计
  • 手动杠杆式简易压紧夹具结构设计
  • 手动杠杆式简易压紧夹具结构设计
  • 手动杠杆式简易压紧夹具结构设计
  • 手动杠杆式简易压紧夹具结构设计
  • 手动杠杆式简易压紧夹具结构设计
  • 手动杠杆式简易压紧夹具结构设计
  • 手动杠杆式简易压紧夹具结构设计
  • 手动杠杆式简易压紧夹具结构设计
  • 手动杠杆式简易压紧夹具结构设计

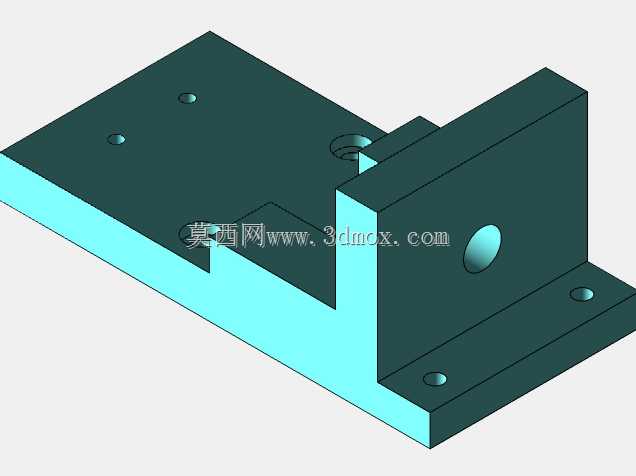

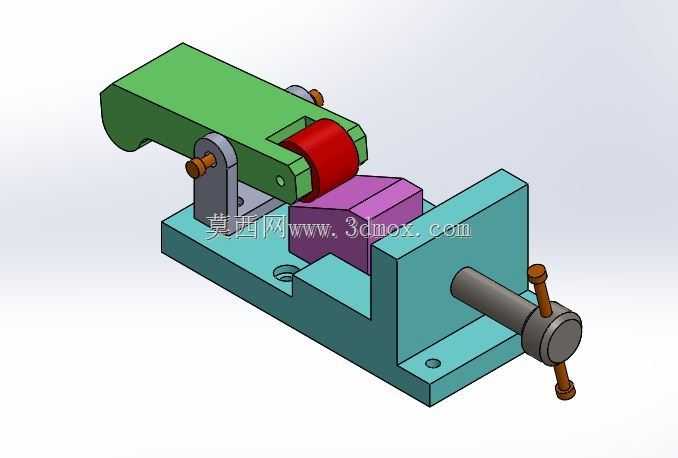

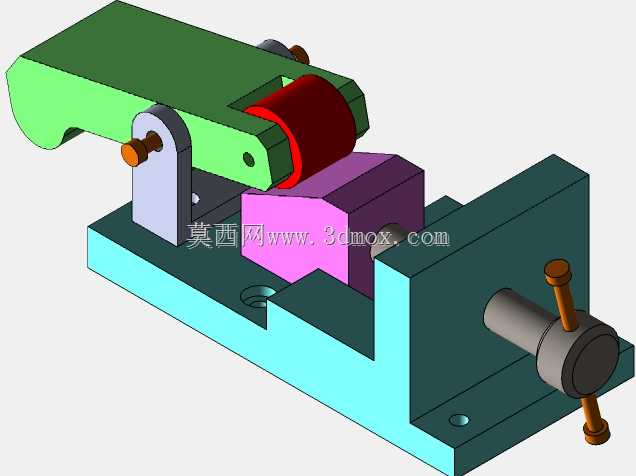

  这套手动压紧夹具主要面向小批量零件加工、工位临时装夹、样件试制场景设计,常见于普通铣床、钻床的工位辅助装夹,也可用于装配工位的零件定位固定,适配外形规则的块状、轴类零件的快速压紧作业,无需外接气源、电源,纯机械结构的特性让它可以在无动力供给的检修工位、野外临时加工作业点直接使用。从结构组成来看,整套夹具以一体式铸造或铣削加工的底座为安装基体,底座上预留了通长的安装槽孔,可通过T型螺栓直接固定在机床工作台或者工位台面上,安装边界可根据工位的T型槽间距灵活调整,不需要额外加工适配安装孔,底座的定位立板与工件放置台为一体化加工,保证定位面与安装底面的垂直度公差控制在0.02mm以内,避免装夹后工件出现定位偏移。

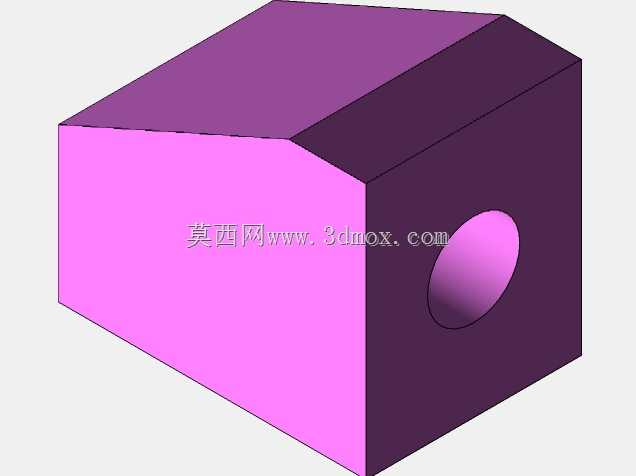

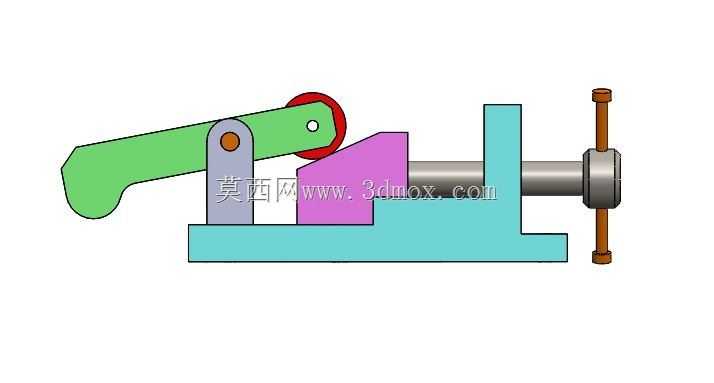

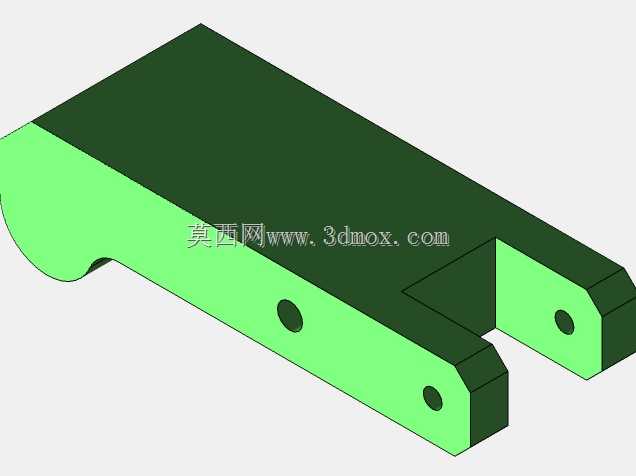

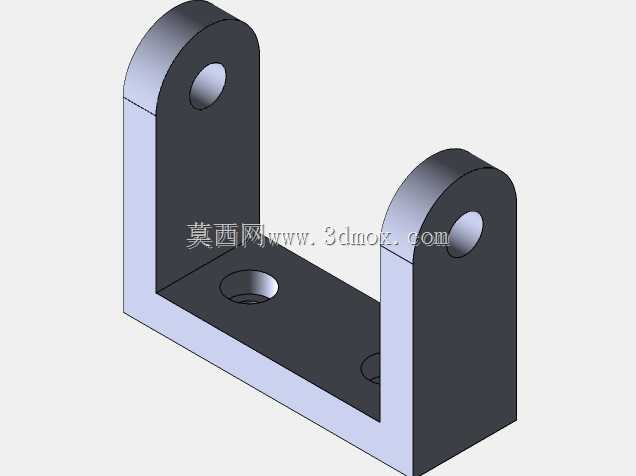

  压紧执行端采用杠杆式压臂结构,压臂通过铰接销轴与底座上的支撑座连接,支撑座的高度经过匹配计算,保证压臂下压至极限位置时,压头的压紧面与工件定位面保持平行,压头采用可拆卸的圆柱式弹性接触块,接触块表面做滚花防滑处理,既可以增大与工件表面的接触摩擦力,避免压紧过程中工件出现滑移,也能通过更换不同厚度的接触块适配不同高度尺寸的工件装夹需求,压臂的铰接位置设置了耐磨铜套,降低反复开合过程中的铰接磨损,延长整套机构的使用寿命。侧方的顶紧组件采用螺杆传动结构,螺杆端部设置了转动手柄,手柄与螺杆通过销钉固定,转动手柄即可驱动螺杆轴向进给,从工件侧方施加顶紧力,与上方的杠杆压臂形成垂直方向与水平方向的双向夹紧,

  避免工件在加工过程中受切削力影响出现窜动,螺杆的螺纹段采用梯形螺纹设计,相比普通三角螺纹具备更好的自锁性能,顶紧到位后不会因为加工振动出现松退,不需要额外加装锁止螺母即可保持夹紧力稳定。设计过程中优先考虑了操作的便捷性,杠杆压臂的开合角度设置为0-75度,抬起压臂后即可留出足够的工件取放空间,不需要完全拆卸压臂组件就能完成工件的上下料操作,单个工件的装夹耗时可以控制在10秒以内,相比传统的螺栓压板装夹方式效率提升60%以上,适合小批量多品种的加工场景快速换型使用。整套夹具的外形轮廓控制在长180mm、宽100mm、高110mm的尺寸范围内,不会占用过多的工作台安装空间,底座的底面做了平面度磨加工处理,

  安装后与工作台面的贴合间隙不超过0.01mm,保证装夹的基础稳定性。结构受力方面,经过受力校核,当压臂施加800N的压紧力、侧方螺杆施加500N的顶紧力时,整套结构的最大应力出现在铰接销轴位置,应力值远低于普通45号钢的屈服强度,常规切削作业下的受力不会造成结构变形,压臂的截面采用变厚度设计,在受力较大的铰接位置与压头安装位置做了加厚处理,非受力区域做了减重挖槽,在保证结构强度的前提下降低整体重量,单人即可完成整套夹具的搬运与安装调整。这套夹具没有复杂的传动组件,所有零部件都可以采用普通机加工工艺制作,加工难度低,维护成本低,日常使用只需要定期在铰接位置、螺杆螺纹位置加注润滑脂即可,不需要复杂的维护保养,对于小型加工门店、实训教学场景、产品研发样件试制场景都有很好的适配性,也可以作为自动化夹具的手动替代方案,在自动化线调试阶段用于临时定位工件,辅助完成设备参数调试。
