多关节夹持式工业作业机械臂结构

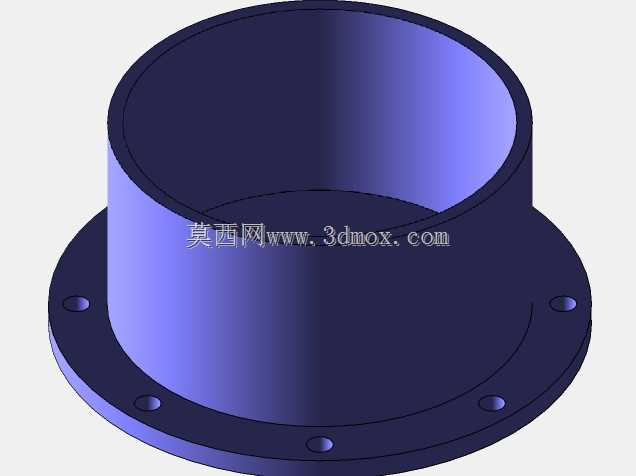

　　这款多关节夹持式机械臂的结构设计，首先要考虑的是产线末端执行的适配性，在3C电子小件分拣、实验室样本转运、轻型工件上下料这类场景里，大负载工业机器人往往存在空间冗余、动作幅度过大的问题，这款臂型的关节排布刚好适配这类窄空间作业需求。从底座安装边界来看，底部采用圆形法兰安装面，安装孔位沿圆周均布，适配常见的铝型材工作台面、工装板预留安装位，安装时不需要额外做复杂的转接板设计，底座的轴向高度控制在紧凑区间，不会占用过多垂直方向的安装空间，适合在桌面级工作站、层叠式产线工位部署。

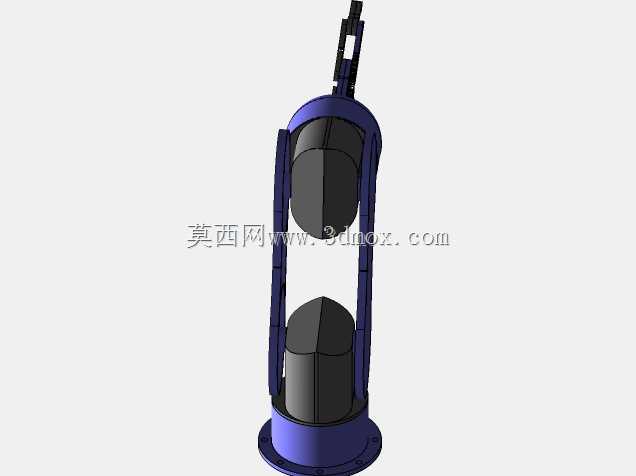

　　关节设计上采用了三段式回转结构，腰座关节可实现水平方向360度全周回转，大臂与腰座的连接关节采用内置走线的结构设计，避免管线在回转过程中出现拉扯、磨损的问题，大臂的摆动角度覆盖了从垂直向上到水平前伸的常用作业区间，小臂与大臂的连接关节预留了足够的避让空间，在小臂做俯仰动作时不会和大臂结构产生运动干涉，末端腕部关节可实现夹持器的回转与姿态调整，配合末端的夹爪结构，能完成不同姿态下的工件拾取、放置动作。

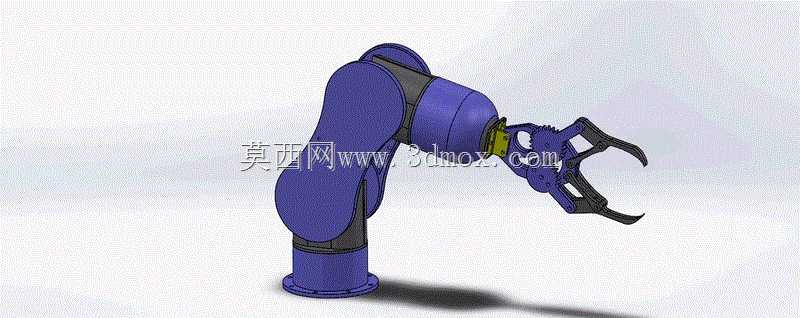

　　末端夹持器采用的是两指自适应夹爪结构，指根处做了镂空减重设计，在保证夹持刚性的前提下降低了末端的负载重量，夹指的型面做了仿形齿状结构，针对规则形状的小件、异形轮廓的工件都能提供足够的夹持摩擦力，夹爪的开合行程覆盖了常见轻型工件的尺寸范围，不需要频繁更换夹指就能适配多品类工件的作业需求。整个臂体的外壳采用曲面流线型设计，没有突出的棱角结构，一方面能避免作业过程中剐蹭周边的工装、工件，另一方面也能减少车间环境下的积尘，日常清洁维护更方便。

　　从设计思路上来说，这款机械臂没有追求过大的负载能力，而是把设计重心放在了动作灵活性和空间适配性上，关节处的限位结构做了内置处理，外部没有突兀的限位块，整体外观更规整，内部的传动件安装位预留了标准的伺服电机、谐波减速器安装接口，在做结构迭代的时候可以直接替换不同扭矩等级的传动部件，不需要大幅修改外壳和连接结构。在实际部署的时候，这款臂型的作业半径覆盖了以底座为中心的常规圆形作业区间，在这个区间内的工位排布不需要额外预留臂体运动的安全冗余空间，因为关节运动的包络面已经在设计阶段做了完整的干涉校验，只要工位上的工装、工件在作业半径范围内，就不会出现臂体碰撞的问题。

　　针对不同的作业场景，末端夹爪的安装法兰采用标准接口设计，除了标配的两指夹爪，还可以替换吸盘、小型焊枪、点胶头等末端执行器，拓展应用场景。臂体内部的走线槽预留了足够的管线空间，除了动力线、编码器线之外，还可以容纳末端执行器的气路管线、信号控制线，不需要在臂体外部走明线，避免作业过程中管线勾挂周边物件。整个结构的受力路径做了优化，大臂和小臂的截面形状采用变截面设计，在受力较大的关节连接处做了壁厚加强，在受力较小的臂身中段做了减重处理，平衡了整体刚性和自重，不会因为臂身过重导致关节负载过大，影响运动精度和使用寿命。
