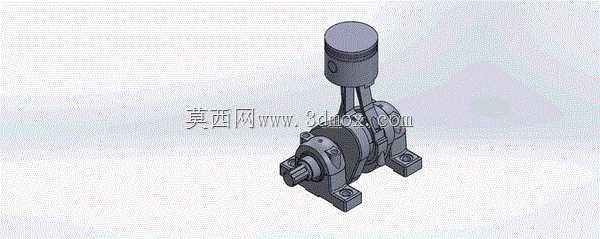

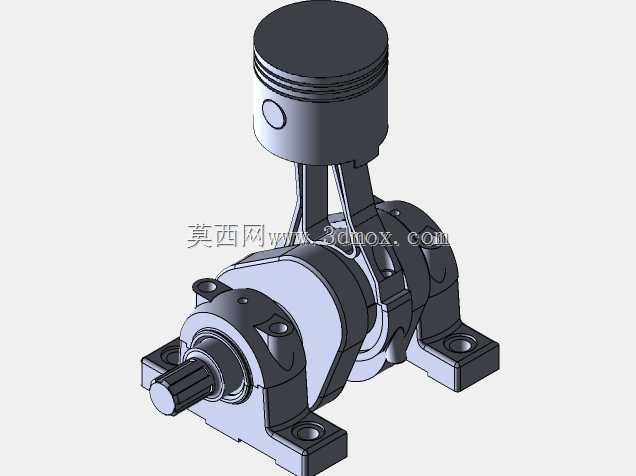

活塞式曲柄滑块传动机构三维结构

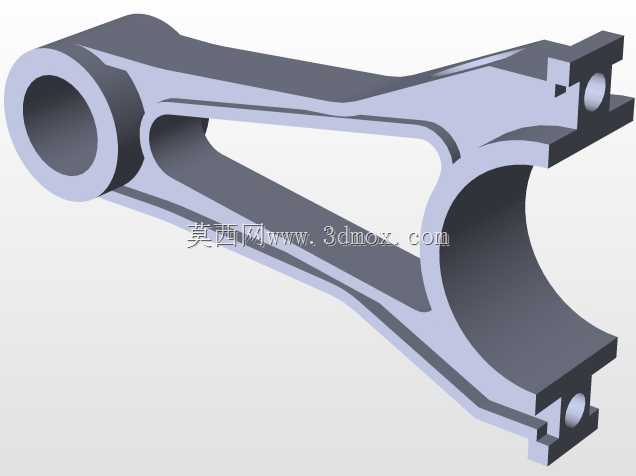

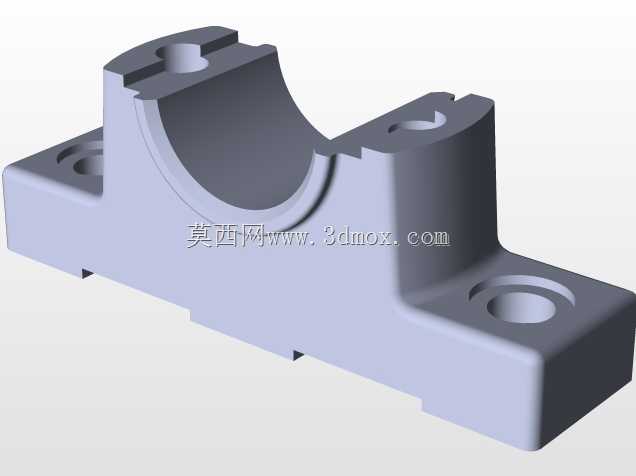

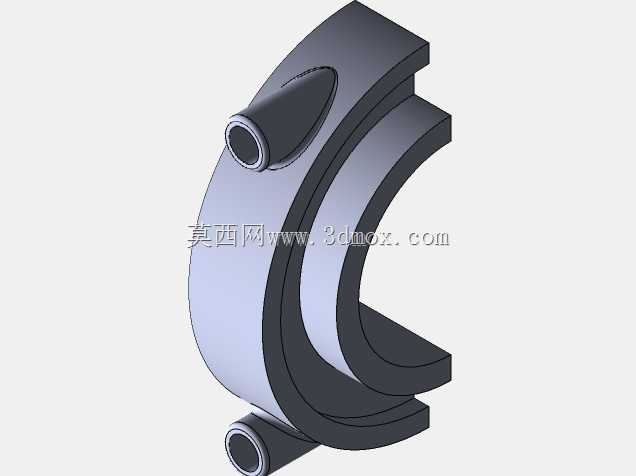

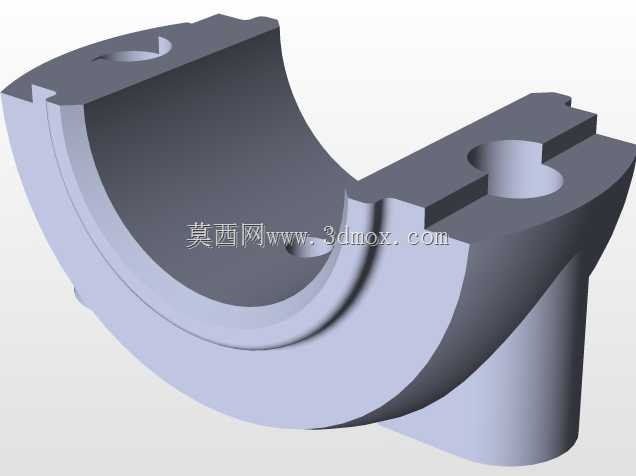

　　这套曲柄滑块机构的核心作用，是实现旋转运动与直线往复运动的双向转换，在各类需要往复做功的动力设备、传动装置中都有广泛应用，最常见的场景是内燃机的动力输出端，将活塞受燃气推动的直线往复运动转化为曲轴的旋转扭矩，也可反向应用在冲压设备、活塞泵中，将曲轴的旋转输入转化为滑块端的直线冲压、泵送动作。从结构布局来看，整套机构采用对称式支撑设计，曲轴两端通过带安装孔的轴承座实现固定支撑，安装座上预留的螺栓通孔可直接与设备基体的安装面配合，安装时需要保证两个支撑座的同轴度公差控制在0.02mm以内，避免曲轴转动时出现卡滞、偏磨的问题。曲柄部分采用偏心轴颈设计，连杆大端与曲轴偏心轴颈配合，配合面预留有润滑油道的布设空间，

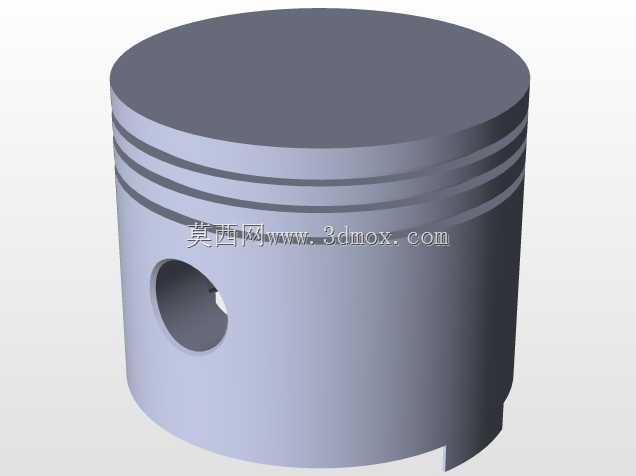

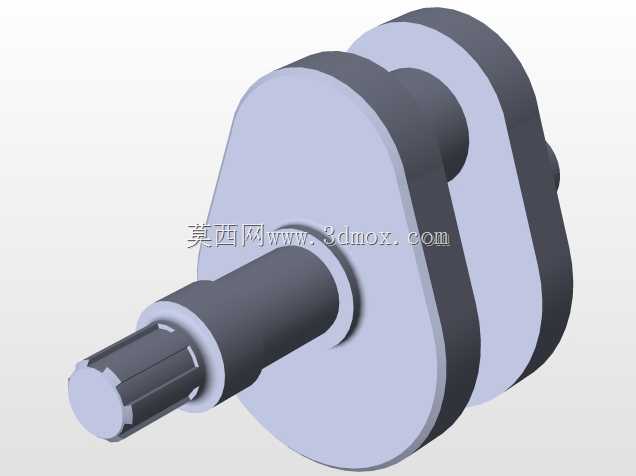

　　小端通过活塞销与活塞部件铰接，活塞部分为圆柱式结构，外圆面预留有活塞环的安装槽位，实际应用中可根据工况需求选配气环、油环，保证活塞在缸套内运动时的密封性能。设计过程中首先确定的是曲柄偏心距，这个参数直接决定滑块的往复行程，本次结构的偏心距与连杆长度的比值控制在1:4到1:5之间，这个比例区间可以有效降低滑块运动时的侧向分力，减少活塞与缸壁之间的磨损，同时避免连杆摆角过大带来的传动效率损失。曲轴的支撑端采用阶梯轴设计，轴肩位置可适配滚动轴承或者轴瓦结构，根据设备的转速、负载工况灵活选配，支撑座的底部安装面设计有定位止口，安装时可先通过止口完成初定位，再穿入紧固螺栓完成固定，大幅降低现场安装的调试难度。从运动特性来看，

　　当曲轴做匀速旋转运动时，滑块的运动速度呈现近似简谐运动的变化规律，在上下止点位置速度为零，行程中点位置速度达到峰值，这个特性刚好匹配内燃机、活塞泵的工况需求，在内燃机应用中，上止点位置是燃油燃烧做功的起始点，此时速度为零可以保证燃烧压力充分作用在活塞顶面，推动活塞下行做功；在活塞泵应用中，下止点位置的零速特性可以保证泵腔完成充分的吸液、排液动作，减少流量脉动。整套机构的外形轮廓在宽度方向以曲轴轴线为中心对称分布，安装时需要保证滑块的运动方向与曲轴轴线垂直，同时滑块的导向轴线需要与曲轴的回转中心处于同一平面内，若存在平面度偏差，会导致连杆工作时产生附加弯矩，加速铰接部位的磨损，严重时甚至会出现连杆弯曲变形的故障。

　　结构中所有铰接部位都预留了润滑脂加注或者压力润滑油路的接口，高速工况下可采用压力润滑方式，通过曲轴内部的油道将润滑油输送到连杆大端、小端的铰接位置，低速重载工况下可采用定期加注润滑脂的方式维护，降低运维成本。活塞部分的长度与直径比值经过优化，既可以保证活塞在往复运动中不会出现卡滞，也能控制整体的结构重量，降低曲轴旋转时的惯性载荷，减少设备运行时的振动。支撑座的安装孔采用长圆孔与圆孔组合的设计，其中一个支撑座的安装孔为沿曲轴轴向的长圆孔，可以补偿加工、安装过程中产生的轴向尺寸误差，降低零件的加工精度要求，同时也能适应设备运行过程中温度变化带来的热胀冷缩变形，避免结构出现热应力集中的问题。在实际选型应用中，可根据传递的扭矩大小调整曲轴的轴径、连杆的截面尺寸，大负载工况下可将连杆设计为工字形截面，在保证结构强度的前提下降低运动部件的重量，提升机构的动态响应特性。
