带缓冲限位结构的螺旋弹簧减震组件

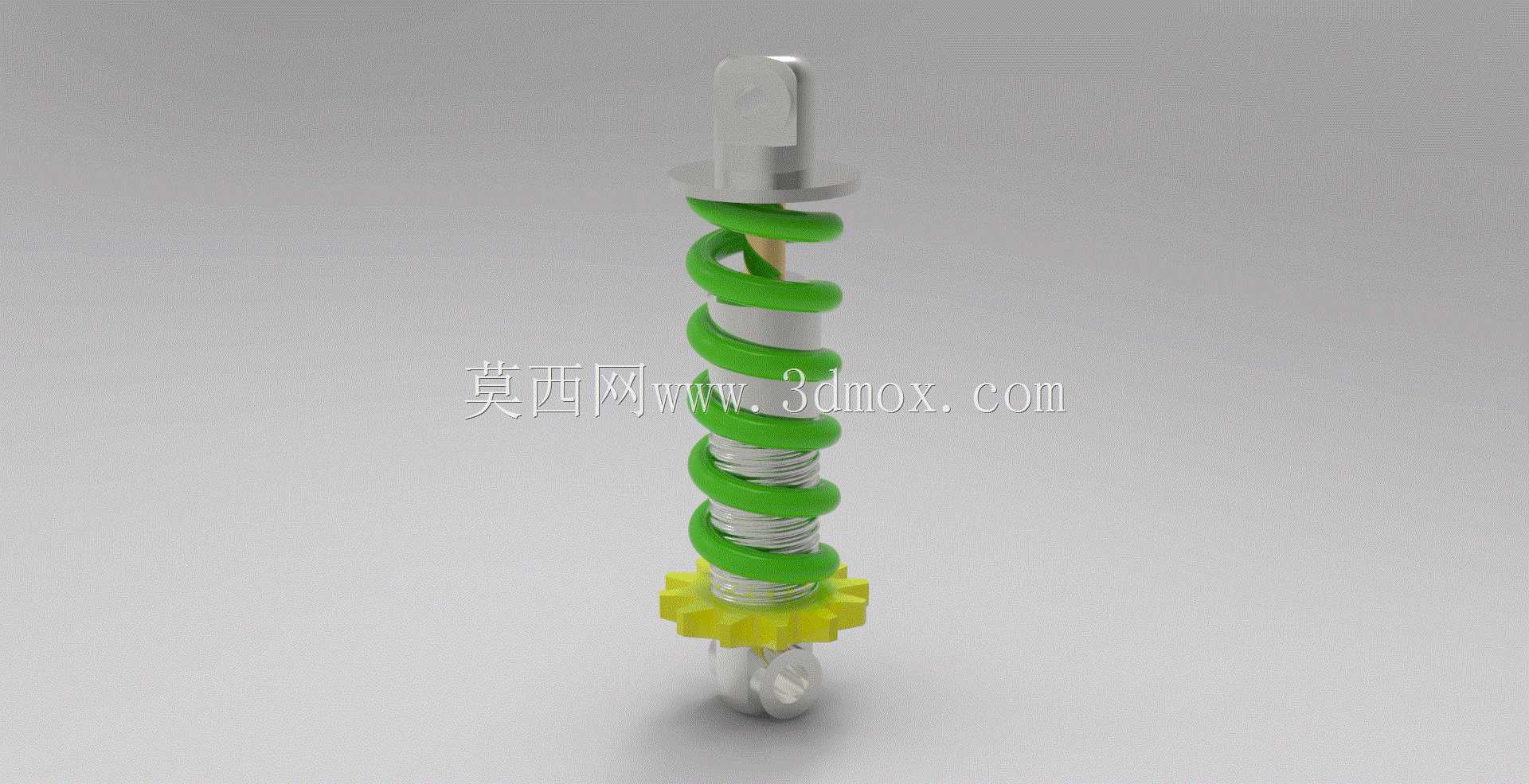

　　在各类需要抑制振动冲击的机械系统中，这类螺旋弹簧搭配阻尼结构的减震组件是核心的缓冲隔振部件，常见于小型代步工具悬架、精密设备隔振基座、自动化输送线缓冲工位等场景，核心作用是吸收设备运行、载荷冲击产生的动能，避免刚性碰撞带来的结构损伤，同时降低振动传导对周边精密部件的影响。从结构设计逻辑来看，该组件采用同轴嵌套的布局，外层承载螺旋弹簧承担主要的竖向载荷缓冲，内层嵌套的辅助弹性结构与阻尼杆配合，用于过滤高频小幅振动，避免单一弹簧在往复运动中出现余振叠加的问题。上下两端的安装端采用扁头铰接结构，上端带限位法兰盘，安装时可通过法兰贴合安装面定位，下端的齿轮状限位座既可以作为弹簧下端的承载支撑，也能通过齿状结构卡入安装位的卡槽内，

　　防止减震器工作过程中出现周向转动，避免连接部位受扭转应力出现断裂。设计过程中需要重点匹配弹簧的刚度曲线与阻尼件的阻尼系数，常规工况下弹簧的线径、螺距、有效圈数需要根据额定承载载荷计算，确保在额定载荷下弹簧压缩量处于总行程的30%-60%区间，预留足够的冲击压缩余量，避免极限工况下弹簧并圈出现刚性冲击。安装边界方面，这类减震组件的安装孔位同轴度公差需要控制在0.1mm以内，上下安装面的平行度公差不大于0.05mm，否则会导致弹簧受力偏载，长期运行后出现弹簧侧弯、阻尼杆卡滞的问题。组件的总行程需要匹配安装空间的竖向间隙，极限压缩状态下上端法兰与下端限位座之间需要保留至少5mm的安全间隙，避免金属部件直接碰撞。从功能特性来看，

　　该结构相比单一橡胶减震块拥有更长的使用寿命，耐疲劳性能更优，可适应-20℃到80℃的常规工作环境，在存在持续往复振动的工况下，阻尼结构可以将弹簧往复运动的动能转化为热能耗散，让组件在受到冲击后1-2个往复周期内即可恢复稳定，不会出现持续的余振影响设备运行精度。在小型非机动车的悬架应用中，这类减震组件可以过滤路面传递的颠簸振动，提升驾乘的平稳性；在精密检测设备的隔振基座中，该组件可以隔绝地面传来的环境振动，保证检测传感器的测量精度；在自动化生产线的末端挡停工位，这类减震组件可以缓冲工装板的撞击力，避免工装板上的工件因冲击出现移位或损伤。建模过程中需要重点处理弹簧与阻尼杆的同轴配合关系，弹簧两端的磨平圈需要与上下支撑座完全贴合，

　　避免出现点接触导致的应力集中，阻尼杆与上端导向套的配合间隙需要控制在0.02-0.04mm之间，既保证阻尼杆可以顺畅滑动，又不会出现过大的间隙导致横向窜动。下端的齿轮状限位座的齿形角度需要匹配安装卡槽的角度，通常采用90°齿形即可满足周向防转的需求，齿高不需要过大，3-5mm即可提供足够的防扭转力矩，避免过度增加组件的整体重量。
