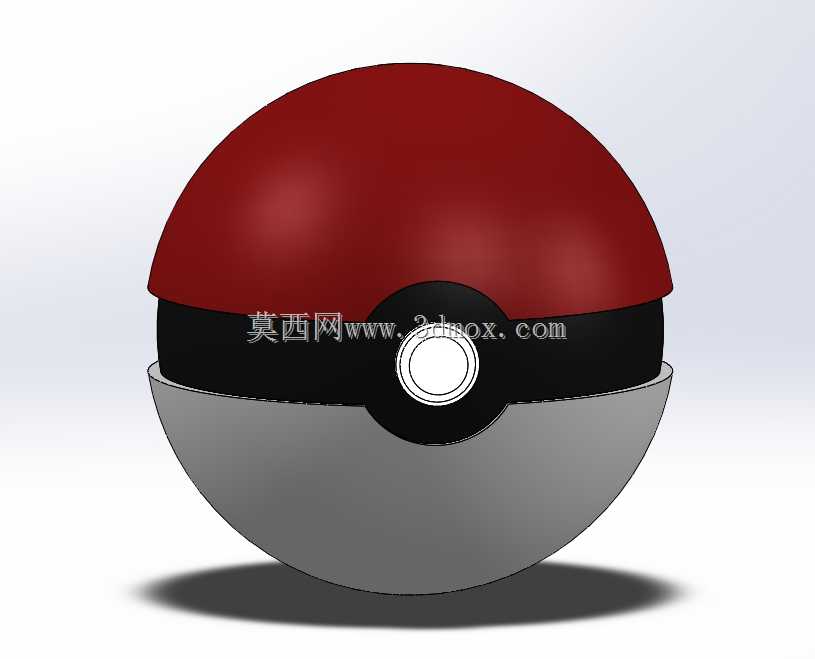

精灵球造型创意传感装置结构设计

　　在文创衍生与小型传感装置结合的应用场景中，这类球形拼接结构的设计往往需要兼顾造型还原度与内部元件的安装适配性，本次的精灵球造型结构，核心是为内置的传感模块提供稳定的安装空间，同时还原经典的视觉外观。从实际用途来看，该结构既可以作为小型环境传感模块的承载壳体，用于桌面环境的温湿度、光照数据采集终端，也可作为创意教具用于机械结构拼接的教学演示，帮助学习者理解半球拼接、卡扣配合的结构逻辑。

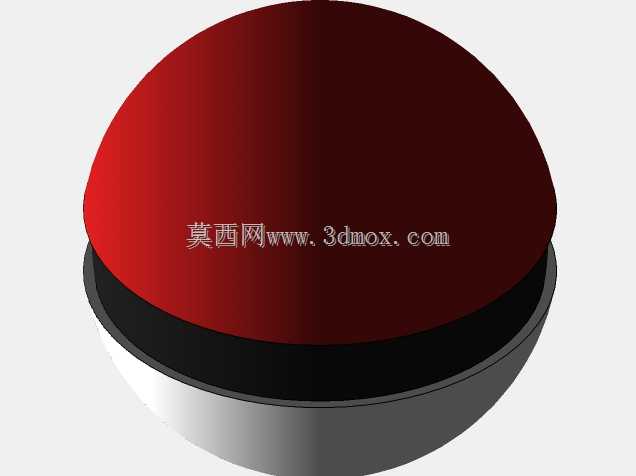

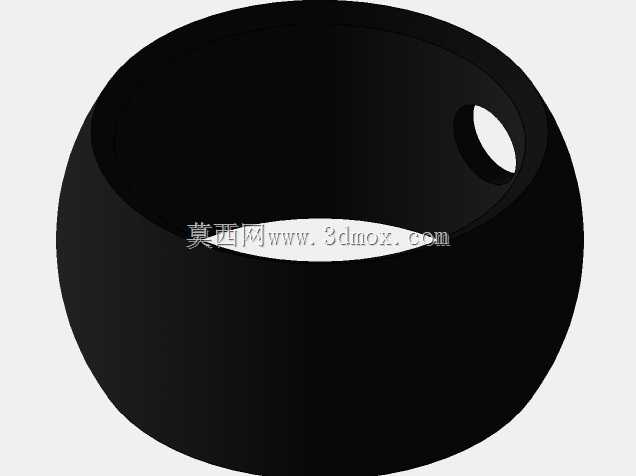

　　设计思路上，整体采用上下半球分模的结构逻辑，上半球为曲面薄壁壳体，壁厚控制在1.5mm，既保证壳体的结构强度，避免日常拿取时发生形变，也为内部元件预留足够的容纳空间；中间的黑色环带为独立的拼接限位件，环带内侧设置有3处均匀分布的定位凸台，分别与上下半球内侧的定位凹槽配合，装配时无需额外紧固件即可实现上下半球的初步定位，降低装配难度。中间的圆形按钮区域为独立的功能按键结构，按键与环带之间采用间隙配合，单边间隙预留0.1mm，保证按键按压时的顺畅度，按键下方预留直径12mm的安装位，可适配轻触开关或者状态指示灯，实现装置的交互反馈功能。

　　外形尺寸方面，整体球体直径设计为100mm，符合日常手持操作的舒适尺寸，下半球底部设置有直径30mm的平面支撑区域，保证放置在桌面时的稳定性，不会发生滚动偏移；上下半球的拼接缝处设计有0.05mm的错位容差，避免加工误差导致的拼接面错位凸起，保证外观的流畅度。安装边界上，壳体内部预留的核心安装区域为直径60mm的球形空腔，可容纳直径50mm以内的圆形传感电路板，空腔内壁设置有2处M2的螺丝柱，可直接固定电路板，无需额外设计安装支架；环带内侧预留有走线槽，可容纳直径1mm以内的导线，连接上下半球内部的元件，避免装配时导线被挤压破损。

　　从结构可靠性角度考虑，上下半球的配合面采用阶梯式止口结构，止口的配合深度为3mm，既可以提升拼接后的结构整体性，避免上下半球发生横向错位，也可以起到一定的防尘作用，减少日常使用中灰尘进入壳体内部影响传感元件的检测精度。壳体的曲面过渡全部采用G2连续的曲面建模，避免出现锐边或者曲面褶皱，既提升外观的质感，也避免日常拿取时划伤手部。下半球的内壁设置有均匀分布的加强筋，加强筋厚度为1mm，高度为5mm，在不增加过多壁厚的前提下提升下半球的结构强度，避免放置时受到压力发生凹陷变形。

　　在实际的场景适配中，该结构的拆分设计也方便后续的维护与元件更换，只需沿拼接缝即可拆开上下半球，对内部的传感模块或者电池进行更换，无需破坏壳体结构；按键的按压行程设计为1.2mm，适配常规的轻触开关行程，按压反馈清晰，适合作为装置的功能触发按键。整体结构的分模线全部设置在外观的拼接缝隙处，后续进行表面处理时可以有效隐藏分模线痕迹，提升外观的还原度，上半球的外表面预留有足够的喷涂余量，可进行不同颜色的表面处理，匹配不同的造型需求。
