彩色长尾夹办公文具三维结构设计

　　日常办公场景里，这类长尾夹是桌面整理、文件归集最常用的小五金件，别看结构小巧，实际设计时要兼顾夹持力、开合手感、耐用性多个维度的平衡，很多刚入行的结构设计师容易忽略这类小零件的细节，实际建模时要把冲压、弯折的工艺特性都考虑进去，不然做出来的模型要么不符合实际生产逻辑，要么装配后出现干涉问题。

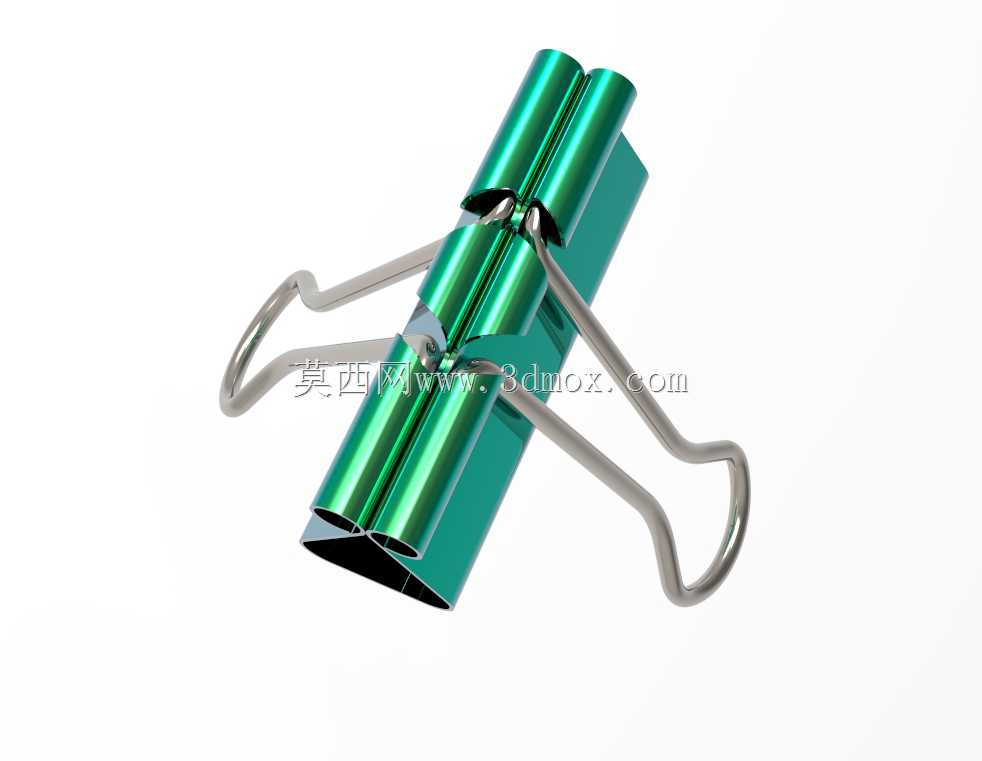

　　从实际用途来看，这类夹件除了常规的办公场景夹持纸张、票据，在生产车间里也常被用来临时固定线束、标识牌，甚至小批量试制时用来夹持轻薄的钣金样件，适用场景比大家认知里的办公用途要广很多，所以设计时不能只盯着外观好看，要考虑不同使用场景下的受力情况。夹身部分采用冷轧钢片冲压成型后做表面喷塑处理，图里的绿色款就是常见的喷塑配色，既可以防锈，也能区分不同的夹持规格，夹身的弯折弧度是核心设计点，弧度太大夹持力不足，夹厚纸的时候容易松脱，弧度太小则开合需要的力度太大，长时间使用手指会有明显的压痕，实际建模时要通过多次曲面曲率调整，找到弹力和夹持力的平衡点。

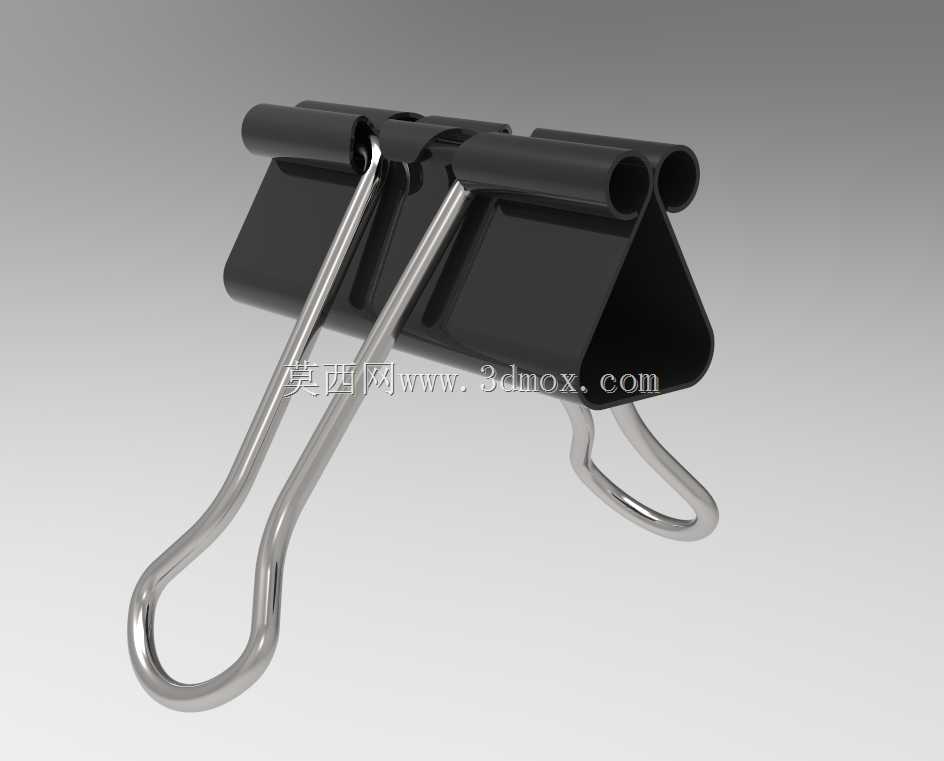

　　两侧的金属钢丝手柄是实现开合的关键结构，钢丝穿入夹身卷边的位置要预留合理的转动间隙，间隙太小手柄转动卡滞，开合不顺畅，间隙太大则手柄容易从夹身里脱落，使用寿命大幅缩短。钢丝的弯折形状也有讲究，手握的位置做了贴合指腹的弧形过渡，没有尖锐的棱角，按压的时候受力均匀，不会硌手，同时手柄翻折之后可以平贴在纸面，堆叠文件的时候不会因为凸起的手柄造成文件不平整，这个细节是很多仿品做不好的地方，要么翻折后卡滞，要么无法完全放平。

　　尺寸设计上，这款属于常规的中号规格，夹持开口最大可以达到25mm左右，能够夹持约100张普通A4打印纸的厚度，整体闭合状态下的长度在50mm上下，宽度15mm左右，不管是桌面文件盒收纳，还是放在笔筒里都不会占用过多空间。安装边界方面，因为是手持使用的小五金件，没有固定的安装要求，但是建模时要考虑夹身和手柄的装配公差，卷边的内径要比钢丝直径大0.1-0.2mm，保证转动灵活的同时不会出现旷量，夹身的两个夹持端面要做平面度校验，闭合时两端完全贴合，不会出现一端翘边夹不住纸的情况。

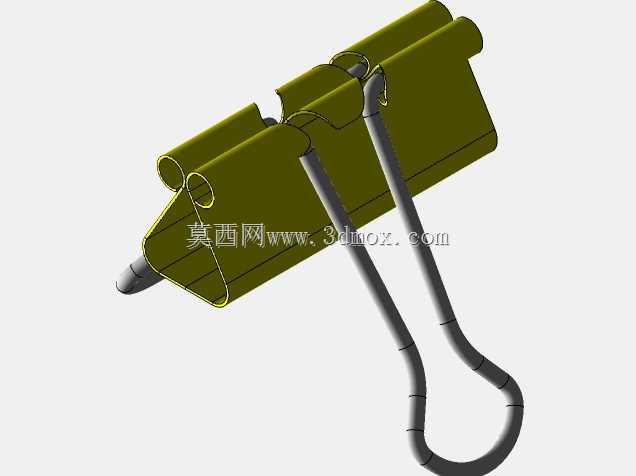

　　建模过程中，夹身的曲面过渡要均匀，冲压成型的圆角不能太小，不然实际生产时容易出现应力集中，导致夹身断裂，表面喷塑的厚度也要在模型里预留出来，避免后续做装配干涉检查时出现误差。手柄的钢丝部分要做等径扫描，弯折处的圆角半径不能小于钢丝直径的1.5倍，防止弯折处出现应力断裂，实际生产中钢丝一般采用镀锌弹簧钢，有足够的弹性和抗疲劳性能，反复开合上千次也不会出现塑性变形。渲染时要区分夹身喷塑的半哑光金属质感和手柄的亮面镀锌质感，两种材质的反光度、粗糙度参数要调整到位，才能还原真实产品的视觉效果，夹身的喷塑层有细微的颗粒感，不能做成完全光滑的塑料质感，手柄的金属反光要更锐利，边缘的高光要清晰，体现出冷拔钢丝的表面特性。

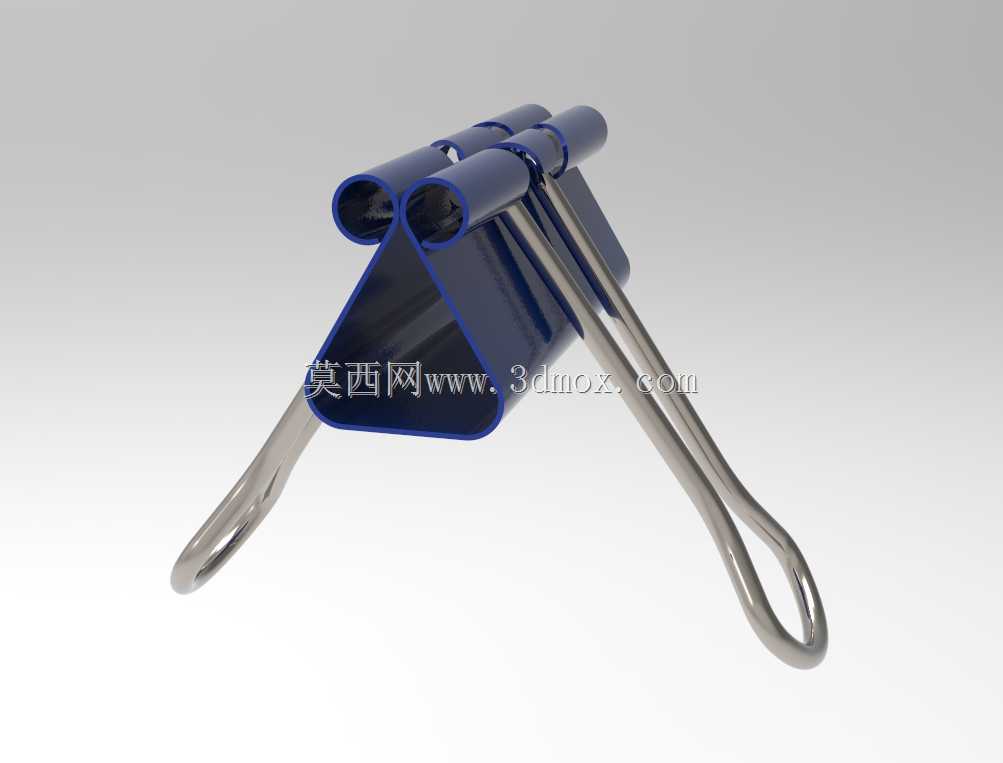

　　很多新手建模时容易把夹身的卷边做成实心结构，实际生产里卷边是钢片弯折卷出来的空心结构，中间的空腔就是穿钢丝手柄的位置，这个细节如果做错，整个模型就不符合实际生产工艺，拿去做开模参考的话会出大问题。另外夹身的夹持面是微微向内收的弧度，不是完全平行的平面，这样在夹持纸张的时候，靠近夹口的位置压力更大，纸张不容易被抽出来，夹持更稳固，这个弧度的大小要经过反复验证，弧度太大夹身中间位置会留缝隙，夹少量纸张的时候夹不住，弧度太小则夹持厚文件时夹身变形量太大，容易超过弹性极限出现永久变形。
