车辆传动用差速齿轮箱结构设计

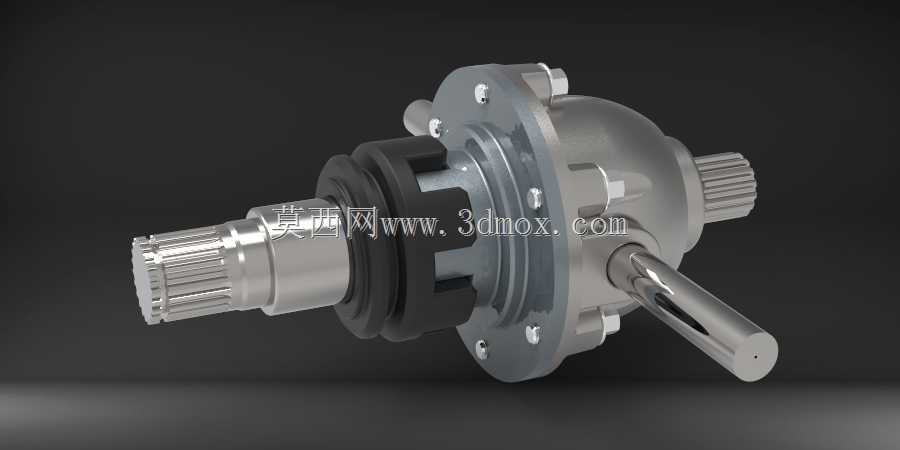

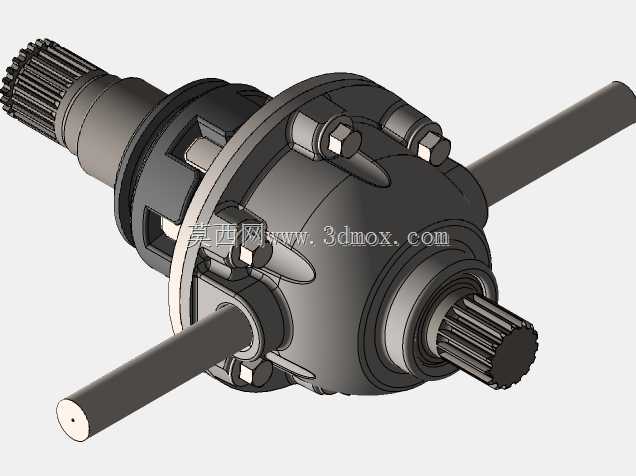

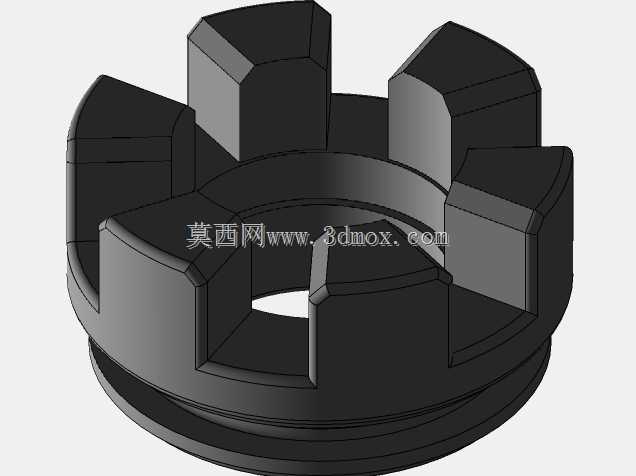

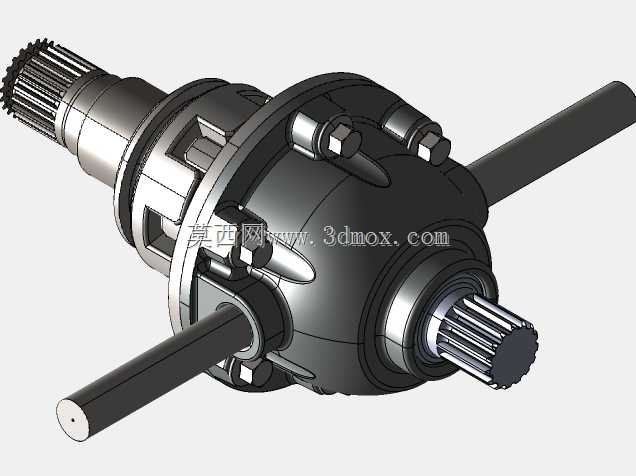

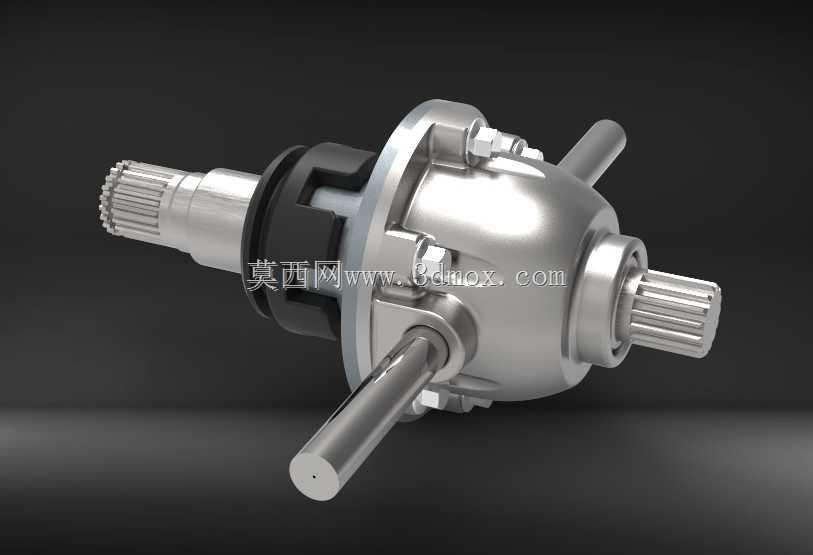

　　差速齿轮箱是轮式行走设备传动系统中承担动力分流与转速差补偿的核心部件，广泛应用在乘用车辆、工程行走机械、小型非道路移动设备的驱动桥结构中，核心作用是在动力输入持续稳定的前提下，允许两侧输出轴存在不同转速，匹配设备转弯、颠簸路面行驶时两侧驱动轮的行程差，避免轮胎硬拖滑磨、传动部件卡滞过载的问题。从结构设计逻辑来看，这款差速齿轮箱采用对称式锥齿轮差速核心结构，输入轴端设置花键连接结构，可直接对接上游传动系统的动力输出法兰或传动轴，动力经差速器壳体内的行星齿轮组分流后，通过两侧带花键的输出轴传递给驱动轮，额外设置的拨杆结构可适配差速锁止功能的拓展需求，在单侧驱动轮打滑时锁止差速功能，将全部动力传递至有附着力的驱动轮，

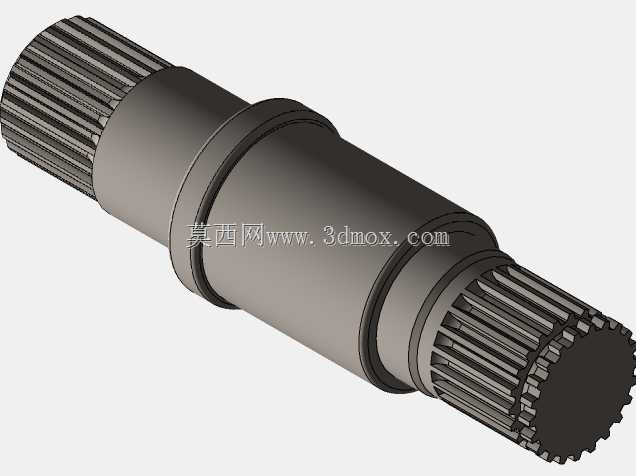

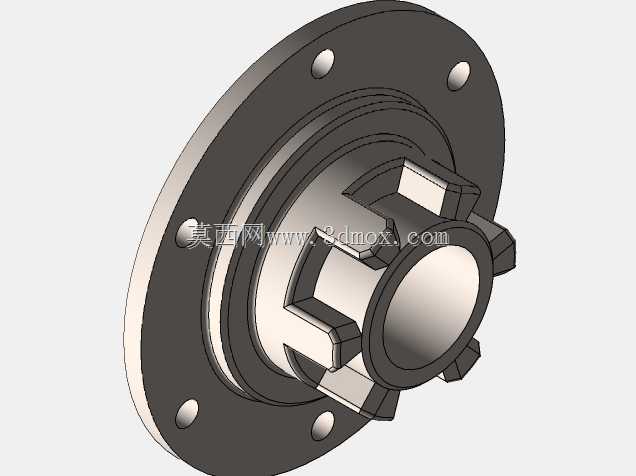

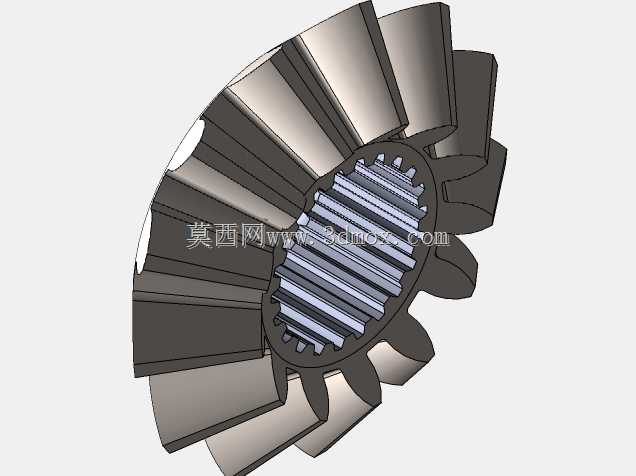

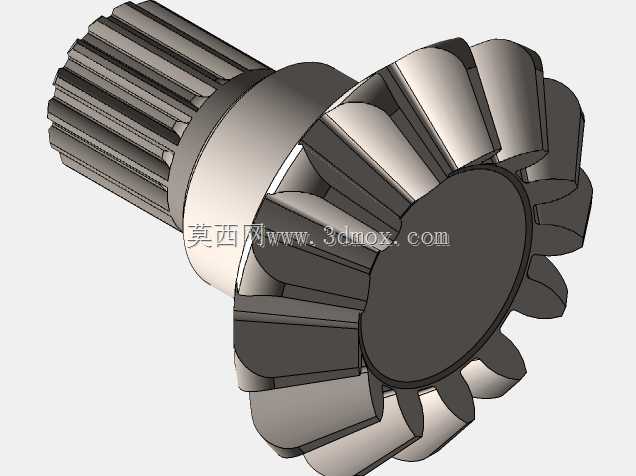

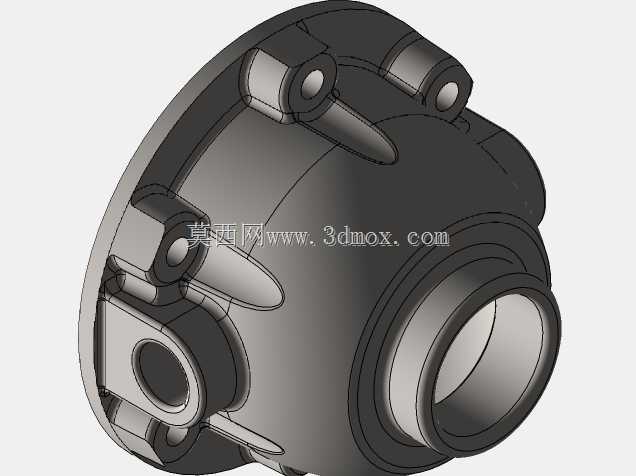

　　提升复杂路况下的通过能力。设计过程中首先要明确安装边界的约束条件，输入轴与两侧输出轴的轴线呈空间垂直交错布局，输入轴伸出端的花键参数需匹配上游传动部件的连接规格，花键齿形采用渐开线设计，保证大扭矩传递下的对中性与承载能力；两侧输出轴的伸出长度、花键模数需匹配驱动轮轮毂的安装尺寸，壳体的安装法兰面预留均匀分布的螺栓孔位，可直接固定在驱动桥壳或车架的安装支座上，整体径向轮廓尺寸控制在紧凑范围内，避免与周边的悬架部件、制动结构、车架横梁产生运动干涉。从功能特性层面分析，差速器壳体采用高强度铸钢材质一体加工成型，内部行星齿轮与半轴齿轮的啮合间隙经过严格调校，既保证齿轮啮合传动的顺畅度，又能控制传动过程中的回差，避免动力传递出现顿挫；

　　输入轴与输出轴的支撑位置设置耐磨轴承与密封结构，可阻挡外部泥水、粉尘进入壳体内部，同时防止壳体内的润滑脂泄漏，满足户外复杂工况下的长期使用需求；壳体外部的加强筋结构沿受力方向分布，在不额外增加过多壳体重量的前提下，提升壳体的抗扭、抗冲击能力，应对大扭矩输入、颠簸路面冲击载荷的工况。在实际选型匹配过程中，需要结合设备的整车重量、驱动轮轮距、动力系统最大输出扭矩、常用行驶路况等参数，校核差速齿轮的模数、齿面接触强度、齿轮轴的抗弯强度，确保部件在额定载荷下不会出现断齿、轴变形等失效问题；安装时需保证输入轴与上游传动轴的同轴度误差控制在允许范围内，两侧输出轴与轮毂的连接花键需涂抹润滑脂，避免装配过程中出现卡滞，

　　后期维护时可通过壳体上预留的注油孔定期补充润滑脂，检查密封件的老化情况，延长部件的整体使用寿命。这款差速齿轮箱的结构设计兼顾了紧凑性与承载能力，既可以直接应用在小型全地形车、电动代步车的驱动系统中，也可以作为模块化传动部件，适配小型自动化行走设备、农用作业机械的动力传动需求，结构上预留的拓展接口可根据实际使用场景加装转速传感器、差速锁执行机构等附加组件，适配不同场景的功能需求。
