深沟球滚珠轴承结构设计

　　在各类旋转传动机构的设计选型中，滚珠轴承是应用覆盖范围极广的支撑类部件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴的辅助支撑、精密仪器的转动机构，几乎所有存在旋转运动、需要降低摩擦阻力的位置，都能见到这类部件的身影。它的核心作用是承接转轴运行过程中的径向载荷，同时可根据安装配置承受一定比例的轴向载荷，通过滚动体的滚动摩擦替代传统轴瓦的滑动摩擦，大幅降低传动过程中的能量损耗，减少部件接触面的磨损速率，延长整套传动机构的维护周期与使用寿命。

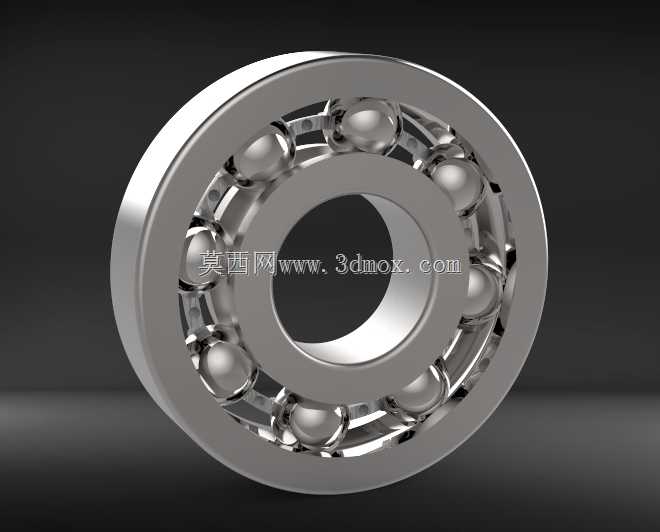

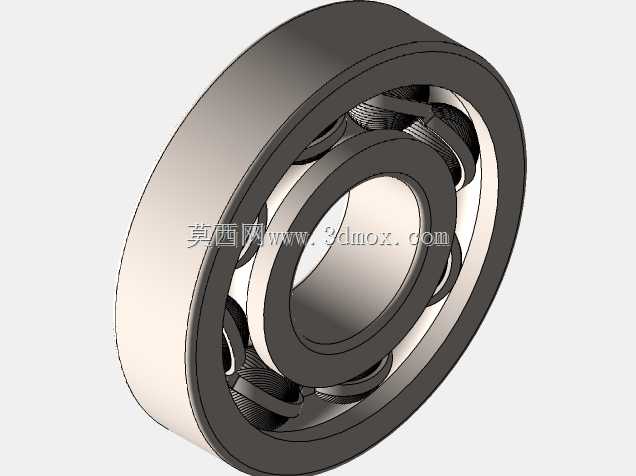

　　从结构设计逻辑来看，这款滚珠轴承采用经典的深沟球构型，整体由四个核心部分构成：带有弧形滚道的内圈、同曲率滚道的外圈、均匀排布的钢制滚珠、以及分隔固定滚珠间距的保持架。内圈通常与转轴采用过盈配合随轴同步转动，外圈则与设备的轴承座孔采用过渡或间隙配合，起到固定支撑的作用；滚道的曲率半径略大于滚珠半径，既保证滚珠能够在滚道内顺畅滚动，又能在承受载荷时形成足够的接触面积，避免应力集中导致的接触疲劳剥落。保持架的设计是整个轴承结构的关键细节之一，它将每颗滚珠均匀分隔在滚道圆周方向，避免滚珠之间直接接触产生额外摩擦与碰撞，同时引导滚珠在非承载区保持正确的运动轨迹，防止滚珠在高速运转时出现歪斜、卡滞的问题。

　　在实际安装适配层面，这类轴承的外形尺寸遵循通用的系列化标准，内径与适配轴径为直接配合尺寸，安装时需要根据载荷特性选择合适的配合公差：当内圈承受旋转载荷、外圈固定时，内圈与轴的配合要选稍紧的公差带，避免运转过程中内圈与轴出现相对滑动跑圈；外圈与轴承座的配合则可适当放松，方便安装拆卸，同时预留一定的热胀冷缩余量，避免工作温度升高后轴承内部游隙消失导致卡阻。轴承的宽度尺寸决定了它的轴向承载能力边界，同内径系列下宽度越大，能承受的径向载荷上限越高，同时可适配的轴向载荷比例也会相应提升。安装过程中需要注意，施加装配力时只能压装对应的套圈，不能通过滚动体传递装配力，否则会在滚道和滚珠表面造成压痕，直接影响轴承的运转精度与使用寿命。

　　从实际工况适配角度，这类开式深沟球滚珠轴承更适合在清洁、有定期润滑维护的工况下使用，运转过程中需要在滚道位置填充适配牌号的润滑脂或润滑油，一方面在滚动接触表面形成油膜降低摩擦，另一方面阻隔外界的粉尘、水汽进入滚道内部，避免磨粒磨损与锈蚀。如果应用在粉尘较多、存在喷淋的工况，则需要在轴承两侧加装密封盖，不过密封结构会带来一定的额外摩擦阻力，选型时需要根据设备的转速上限、工作环境综合权衡。在三维建模过程中，这类标准件的建模需要严格遵循对应型号的尺寸规范，滚道的曲率、滚珠的直径、保持架的兜孔间隙都要符合实际加工装配的公差要求，不能仅做外观示意，否则在后续做整机装配干涉检查、运动仿真时，会出现尺寸偏差导致的仿真结果失真，甚至误导后续的加工选型。很多新手建模时容易忽略保持架的结构细节，直接将滚珠均匀排布在内外圈之间，实际上保持架的厚度、兜孔的间隙都会影响轴承的实际安装尺寸，在做紧凑结构设计时，这些细节尺寸的偏差很可能导致装配时出现干涉，需要反复修改设计，反而降低整体的设计效率。
