螺旋弹簧式球形缓冲春球结构设计

　　日常做非标设备弹性缓冲结构选型时，常遇到安装空间为球形腔体、需要多向均匀吸能的工况，常规圆柱螺旋弹簧仅能沿轴向提供稳定弹力，侧向受力时易出现偏载、卡滞甚至永久变形，无法适配这类特殊安装边界的需求，这款螺旋环绕成型的球形春球结构，正是针对这类多向缓冲场景设计的弹性元件。从实际应用场景来看，这类结构可嵌入小型精密仪器的抗震安装座内，在便携检测设备、手持工业测量工具的内部支撑结构中使用，当设备受到任意方向的跌落冲击、振动载荷时，环绕成球的簧圈能从各个受力方向同步产生弹性形变，将冲击动能均匀分散到每一圈簧丝上，避免局部应力集中导致的结构失效，也能防止内部精密传感元件因单点受力过大出现测量精度偏移。从结构设计思路来看，

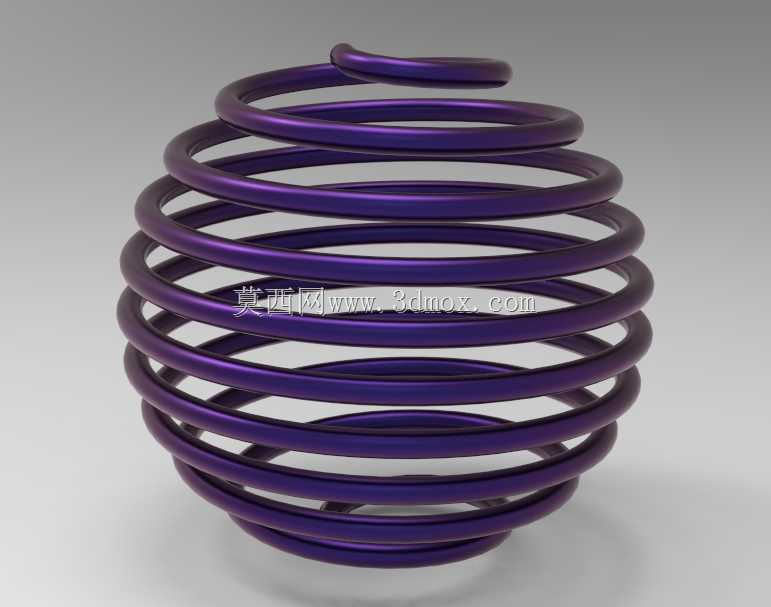

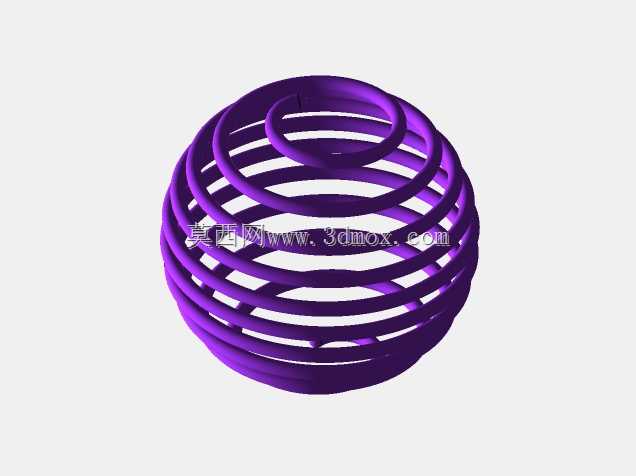

　　这款春球没有采用传统弹簧的等距圆柱螺旋线扫掠路径，而是将螺旋线的引导线设置为标准球形轮廓，簧丝沿着球面轨迹连续环绕成型，首尾两端的簧圈做了收径处理，端部簧圈直径小于中部最大簧圈直径，既保证整体结构能顺利嵌入对应尺寸的球形安装槽内，也能避免端部簧圈在受压形变时剐蹭安装腔内壁。设计过程中需要重点控制簧丝直径与球形轮廓直径的比例，簧丝过粗会导致整体刚度过大，小载荷下无法产生足够形变实现缓冲效果，簧丝过细则会导致弹性极限不足，受较大冲击时容易出现塑性变形无法回弹；同时每一圈簧圈的螺距需要保持均匀，沿球面法向的间距一致，确保任意方向受力时各圈簧丝的形变量均匀，不会出现局部簧圈并圈咬死的问题。从外形尺寸与安装边界来看，

　　这款球形弹簧的最大外轮廓为标准球形，安装时仅需要在配合结构上加工出对应直径的半球形或整球形凹槽，不需要额外设置导向柱或导向套，相比圆柱弹簧的安装要求更简单，能大幅压缩配套结构的设计空间；在安装时需要注意，球形腔体的内壁粗糙度需要控制在合理范围，避免粗糙表面刮擦簧丝表面的防护涂层，长期往复形变下出现应力腐蚀断裂；同时安装腔的直径需要比弹簧的最大外轮廓大0.2到0.5毫米，预留出弹簧受力形变时的径向膨胀空间，避免簧圈受压膨胀后与腔壁硬接触导致弹力特性偏移。从功能特性来看，这款结构除了多向缓冲的优势外，自身的螺旋球形结构还具备一定的自复位能力，当外部载荷卸除后，各圈簧丝的弹性恢复力能带动整体结构回到初始球形状态，不需要额外配置复位构件；

　　在小载荷工况下，它的弹力变化更线性，不会出现圆柱弹簧初段弹力陡增的问题，适合用于对缓冲力平稳性要求较高的精密仪器场景。实际建模过程中，需要先绘制球形引导曲面，再在曲面上投影连续的螺旋路径，保证螺旋线每一圈的曲率平滑过渡，没有拐点或曲率突变，否则扫掠成型的簧丝会出现局部应力集中，在受力时优先从突变位置断裂；完成基础建模后还需要做干涉检查，确认各圈簧丝在自由状态下的间距均匀，最大压缩量状态下相邻簧圈不会出现硬接触，预留足够的形变行程。这类弹性结构相比橡胶缓冲球，耐温范围更广，在高低温环境下不会出现橡胶老化、变硬失去弹性的问题，使用寿命更长，也不会像橡胶件一样长期使用后出现碎屑脱落污染设备内部环境，适合在洁净度要求较高的精密检测设备内部使用。
