家用肥皂盒注塑成型模具结构设计

　　这套模具针对日常家用的沥水型肥皂盒塑件开发，日常应用场景覆盖卫浴洁具配套的日用品注塑生产环节，是小型日用塑件量产环节的核心成型工装。整套模具采用标准两板模结构布局，拆分出的三个核心成型部件分别对应定模型腔、动模型芯以及中部的成型镶件，对应肥皂盒的外表面、内支撑筋位以及盒体中部的沥水栅格结构，开模过程中可通过顺序分型实现塑件与流道凝料的自动脱落，适配卧式注塑机的常规安装规格，模架整体长宽尺寸控制在250mm×300mm区间，可直接适配120吨锁模力规格的通用注塑机安装，无需额外定制加高机台或特殊改装模板。

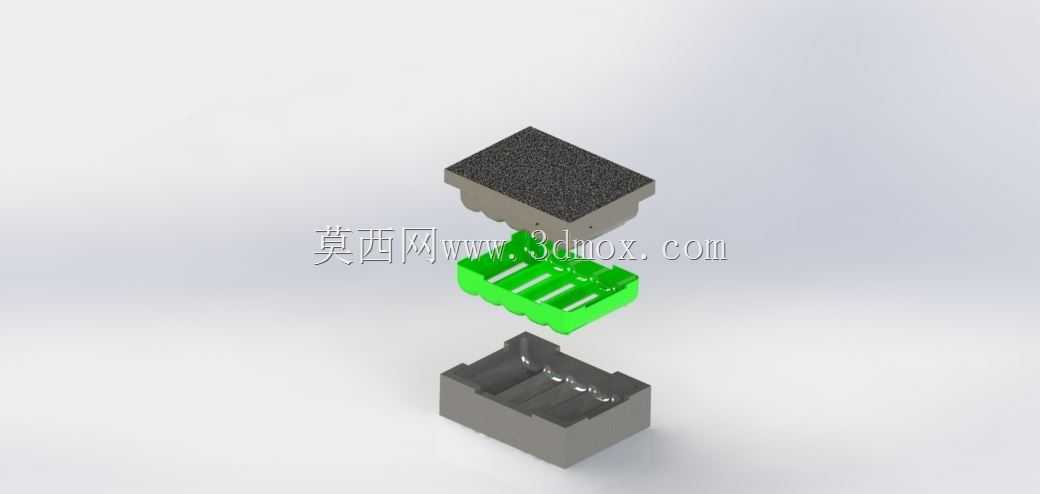

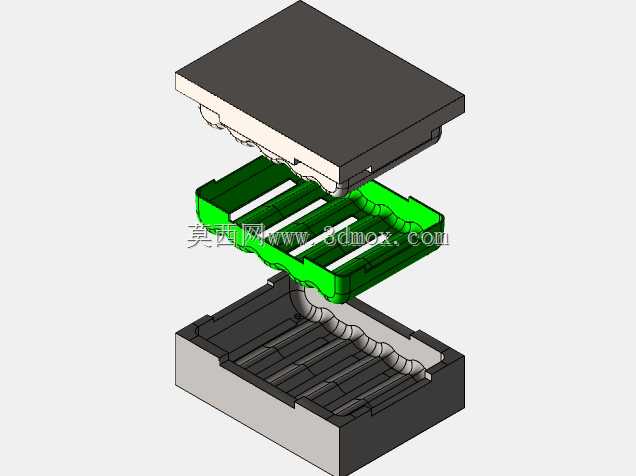

　　从塑件实际用途出发，肥皂盒作为卫浴场景的高频接触塑件，需要兼顾结构强度与沥水功能，因此模具在成型面的处理上做了针对性设计：定模型腔表面做了细微的蚀纹处理，对应塑件外表面的磨砂质感，既避免日常使用中残留水渍形成明显印渍，也能减少脱模时的真空吸附阻力；动模型芯部分直接加工出多道平行的支撑凸筋，对应肥皂盒内底的沥水栅格下方的导流槽，让成型后的塑件放置肥皂时，积水可顺着栅格间隙沿导流槽流出，避免盒体积水浸泡肥皂导致软化。中部的绿色成型镶件采用独立镶拼结构，而非整体加工在动模或定模上，主要是考虑到栅格位置的筋位厚度仅1.2mm，整体加工时刀具可达性差，后续磨损后维修成本高，拆分为独立镶件后，可单独采用更高硬度的模具钢加工，量产过程中若出现栅格处飞边或磨损，可直接更换镶件，无需整套模仁返修，大幅降低后期维护成本。

　　设计过程中优先考虑了量产的成型稳定性，浇口位置设置在塑件底部的非外观面边缘，采用侧浇口进料，熔融塑料进入型腔后可沿筋位方向均匀填充，避免栅格位置出现缺胶或熔接痕，同时浇口残留位置在塑件装配后处于贴墙侧，不会影响外观面的整洁度。冷却回路采用直通式水路布局，分别在定模、动模板以及中部镶件内部开设直径8mm的冷却水道，水道距离成型面的距离统一控制在12-15mm区间，保证成型过程中模温均匀，避免塑件因冷却不均出现翘曲变形，尤其是沥水栅格位置的薄壁结构，均匀冷却可减少成型内应力，降低塑件出模后栅格断裂的概率。

　　脱模结构采用顶针顶出布局，顶针位置均匀分布在塑件的加强筋交汇位置以及盒体边缘的非外观区域，顶针直径选用4mm规格，顶出行程设置为25mm，保证塑件开模后可完全脱离型芯，同时顶针端面与型芯表面的贴合精度控制在0.02mm以内，避免顶出时在塑件表面留下明显顶痕。导柱导套采用标准模架配套的20mm直径规格，配合间隙控制在0.01-0.015mm，保证合模时动定模的对中精度，避免栅格等薄壁位置出现错边导致的壁厚不均问题。排气槽开设在型腔的填充末端位置，深度控制在0.02mm，既可以排出填充过程中型腔内的空气，避免塑件出现烧焦或缺胶缺陷，也不会产生飞边毛刺，减少后续塑件的修剪工作量。

　　整套模具的安装边界完全符合通用卧式注塑机的装模要求，定位圈直径采用标准100mm规格，浇口套球面半径匹配注塑机喷嘴的SR15规格，模具总厚度控制在280mm，适配多数100-160吨注塑机的最大最小模厚区间，上下模的码模槽位置也按照通用标准加工，生产时可直接吊装装模，无需额外加工码模位。针对肥皂盒塑件的日常使用需求，模具成型的塑件壁厚均匀控制在2mm左右，边缘位置做了R1的圆角过渡，既保证塑件的结构强度，也避免填充时出现应力集中导致的填充困难，同时圆角结构也能减少日常使用时的锐角划伤风险，符合日用品的安全设计要求。
