离心泵内部流场CFD仿真分析三维数模

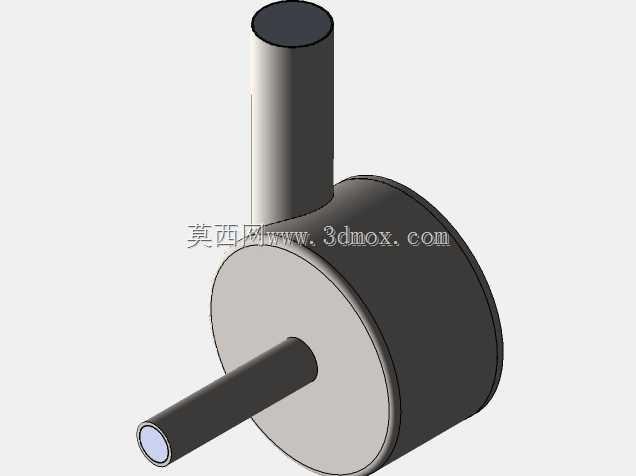

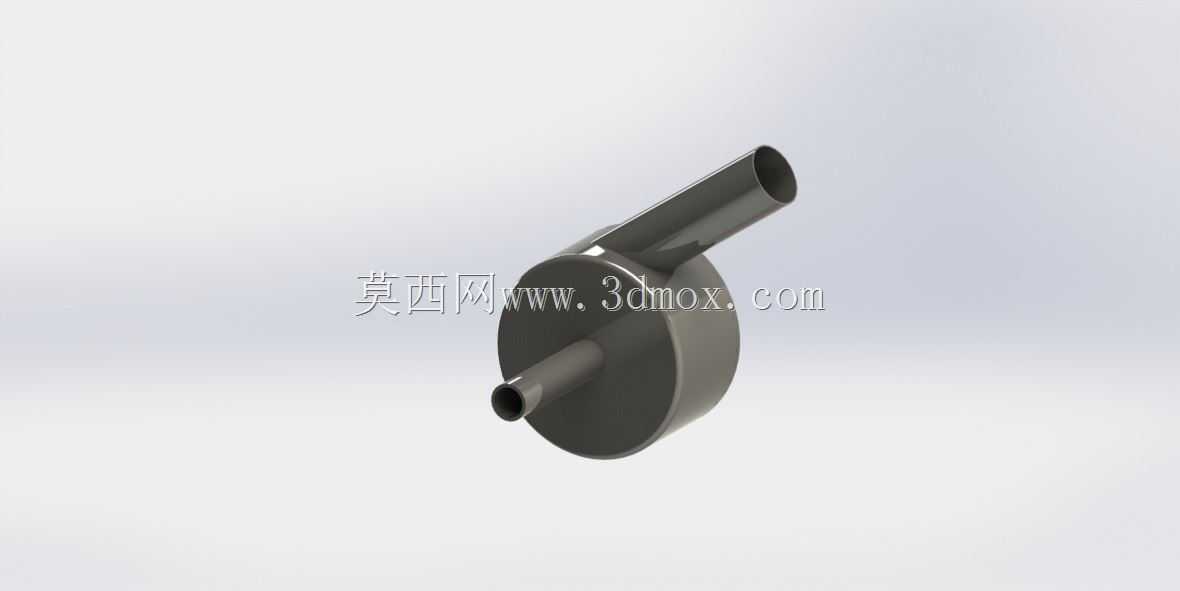

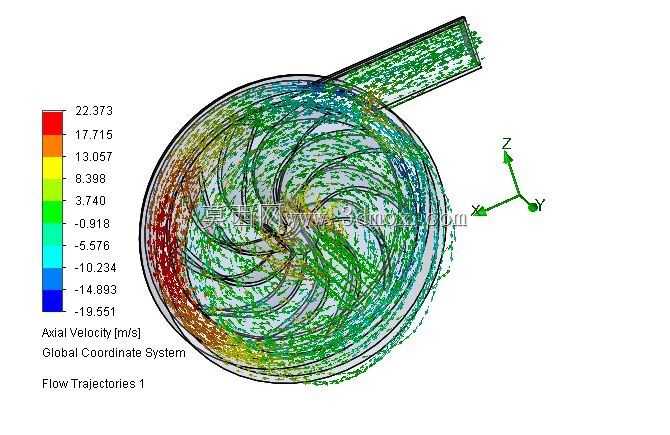

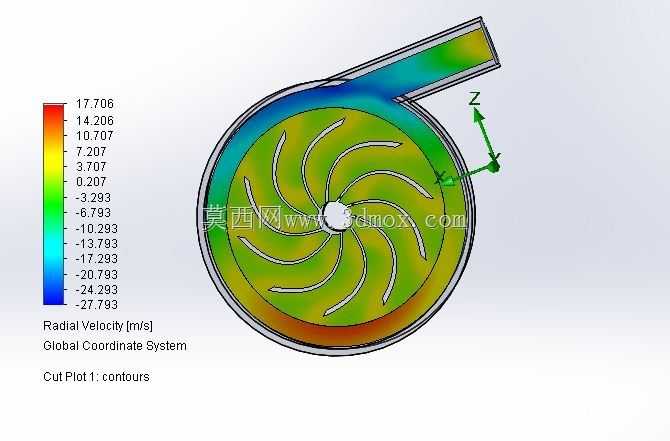

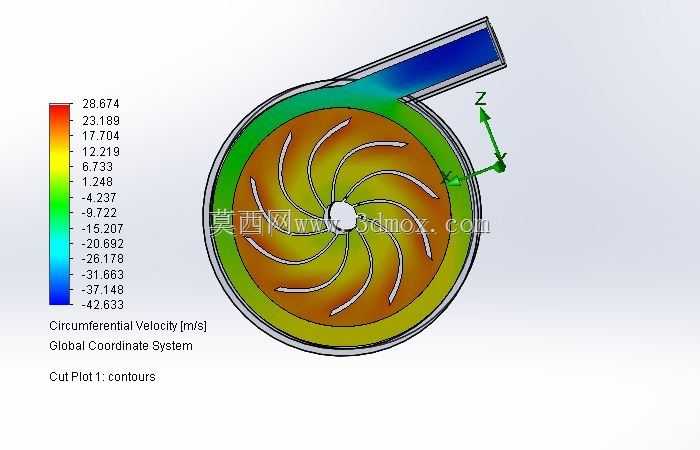

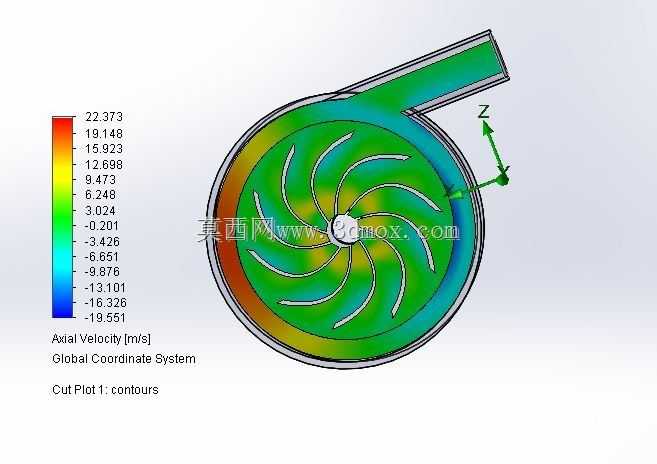

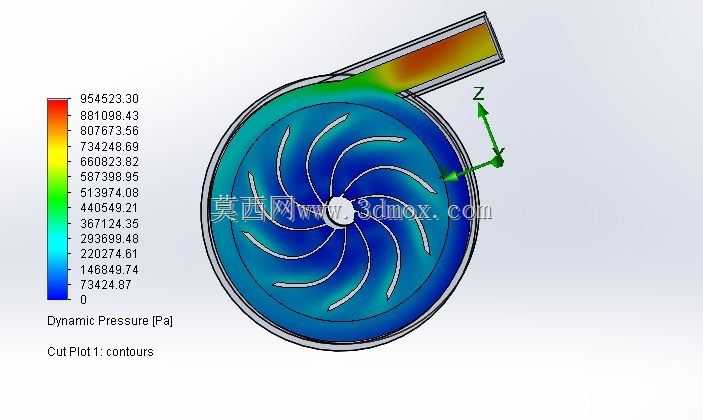

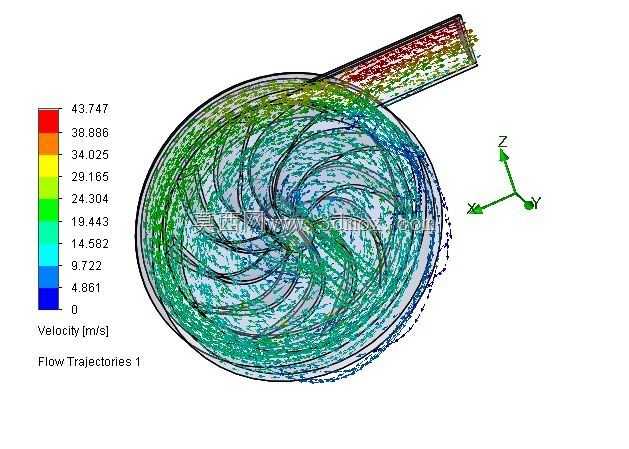

　　在市政供水、化工流体输送、暖通循环、农田排灌等诸多工程场景里，离心泵都是核心的流体输送装备，其运行效率、压力脉动特性、空化裕度直接决定整套流体系统的能耗水平与运行稳定性，传统依靠经验公式加样机试验的开发模式，不仅迭代周期长，还很难捕捉叶轮与蜗壳耦合区域的复杂流态细节，而基于三维建模完成的CFD流场模拟，能在设计阶段就还原泵内部的真实流动状态，提前预判流动分离、漩涡、出口压力波动等问题。这套数模围绕单级离心泵的全流道搭建，覆盖了进口延伸段、叶轮腔、蜗壳流道、出口延伸段四个核心计算域，建模阶段特意将进出口段做了长度延伸处理，进口段长度取5倍进口管径，出口段取8倍出口管径，避免边界条件设置过于靠近叶轮扰动区域，

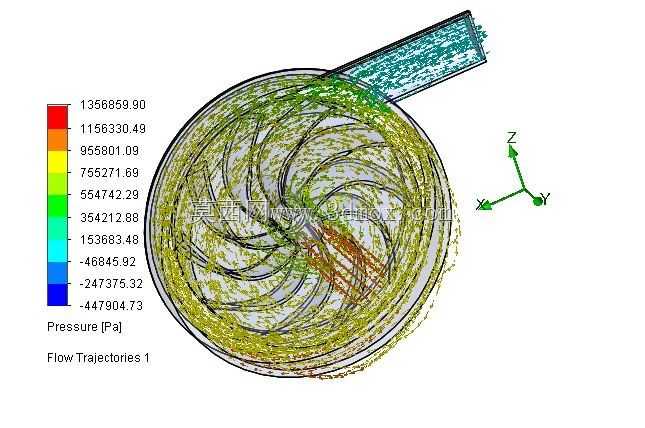

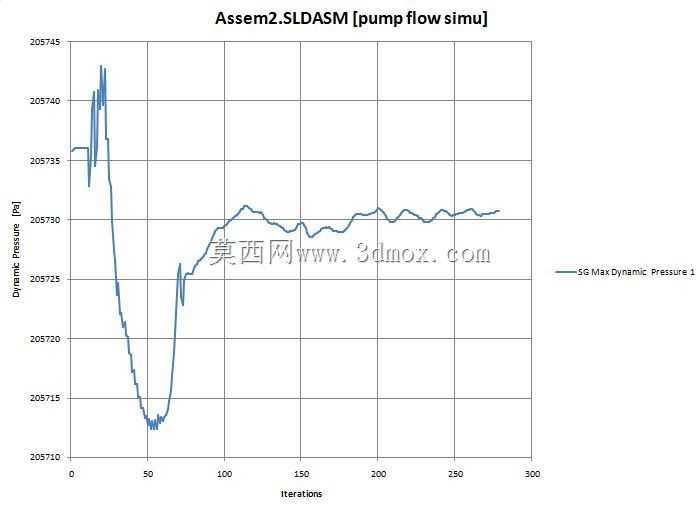

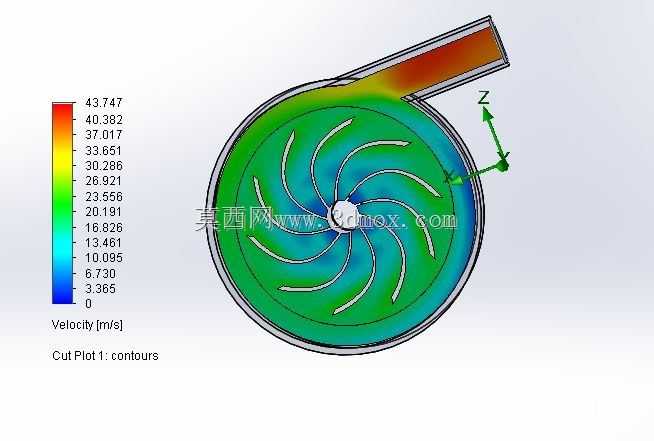

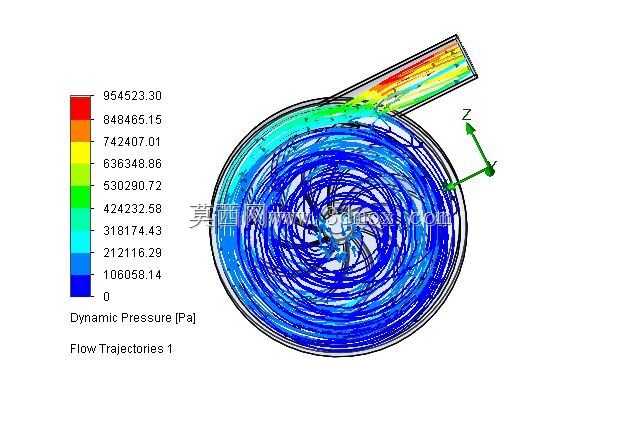

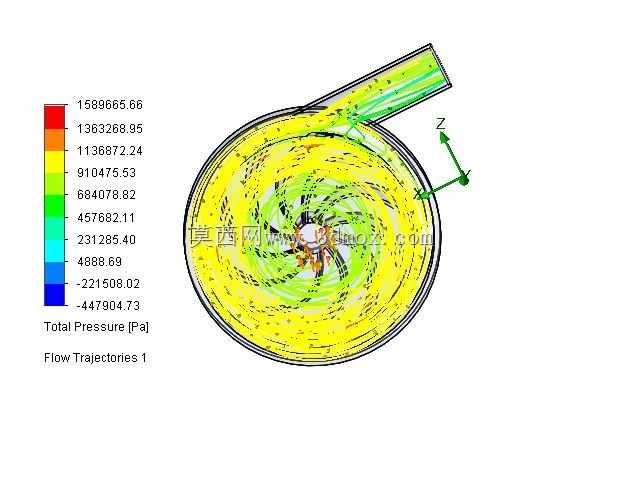

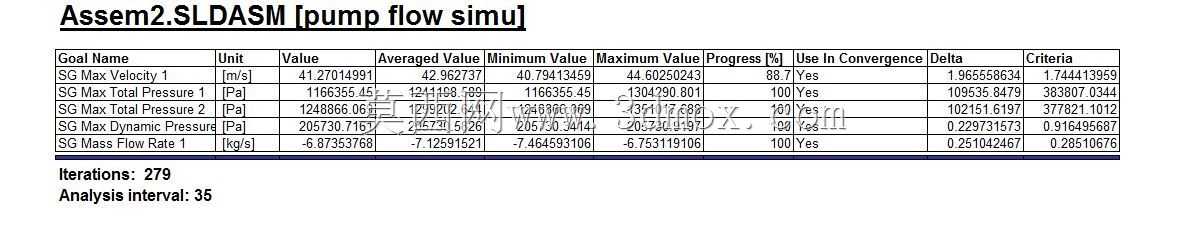

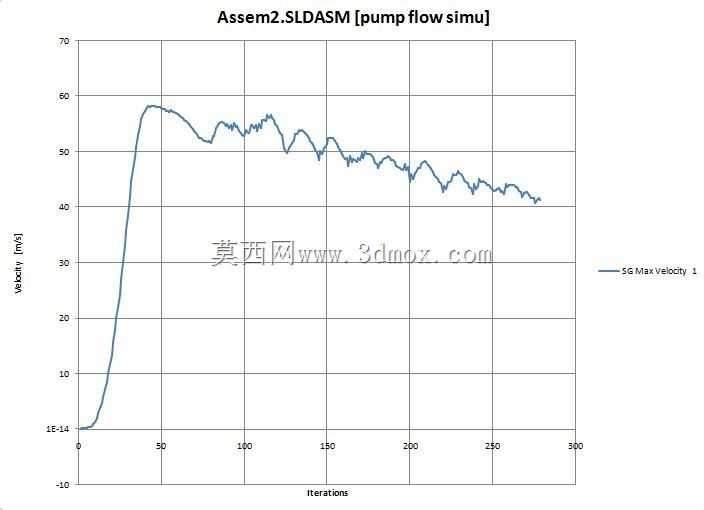

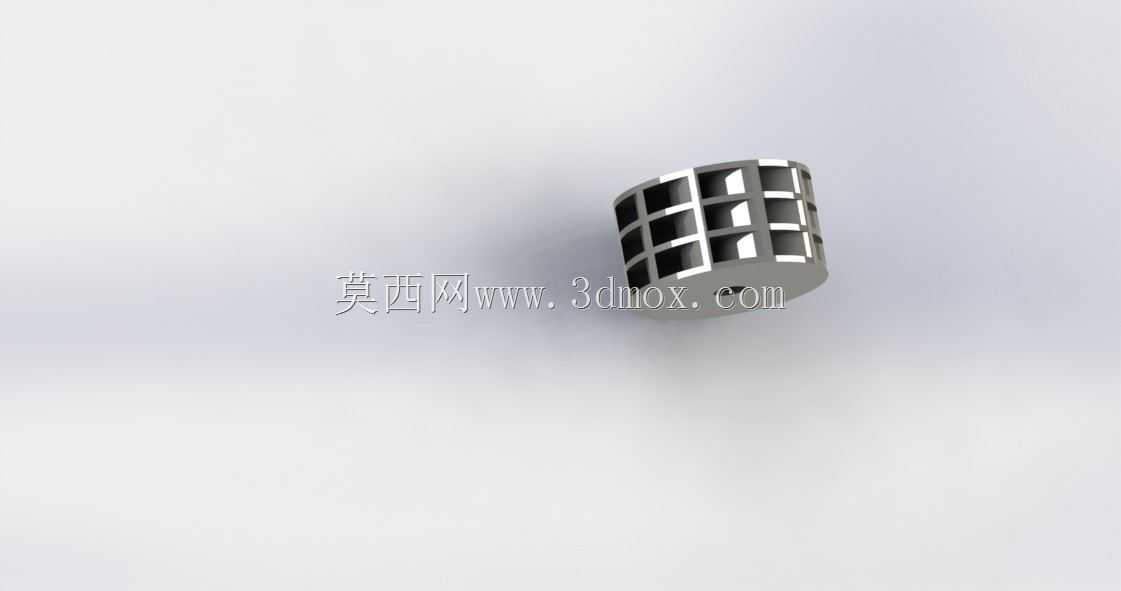

　　导致计算结果出现非物理的回流误差，安装边界上，模型保留了泵体进出口法兰的连接尺寸、底座安装孔的定位基准，能直接对接管路系统与安装基座的装配校核，不用二次重构安装接口。从功能特性来看，这套仿真模型可实现多工况点的水力性能预测，能输出不同流量下的扬程、效率、轴功率曲线，和图中展示的仿真监测数据趋势一致：启动阶段压力快速爬升，到达额定工况点后压力出现小幅脉动，随后随流量增大逐步平稳下降，这和离心泵实际运行的外特性曲线完全吻合。建模过程中，叶轮叶片的型线采用了水力设计中常用的圆柱叶片投影法生成，严格控制叶片进口安放角与出口安放角的匹配关系，避免进口冲角过大导致的冲击损失，蜗壳的隔舌位置做了圆角过渡处理，减少流体掠过隔舌时的压力脉动幅值，

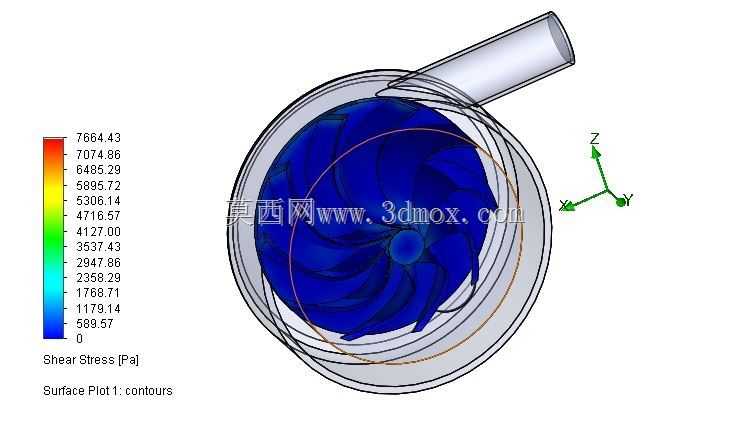

　　这也是降低泵组运行振动与噪声的关键设计细节。做流场模拟时，模型的旋转域与静止域之间采用交界面连接，可根据仿真需求选择稳态的多参考系模型或者瞬态的滑移网格模型，稳态计算能快速获取不同工况的宏观性能参数，瞬态计算则可以捕捉叶轮旋转过程中叶片与隔舌的动静干涉效应，获取压力脉动的时域与频域数据，为后续的泵体结构强度校核、振动分析提供载荷输入。很多刚接触泵类仿真的工程师容易忽略壁面边界层的网格处理，这套数模在搭建时就对叶片表面、蜗壳壁面、进出口近壁区做了边界层网格加密，保证近壁y+值符合湍流模型的计算要求，避免因壁面分辨率不足导致的摩擦损失计算偏差。在实际工程应用中，这类仿真模型可用于现有泵型的节能改造，比如通过调整叶片出口宽度、叶片数、

　　蜗壳喉部面积等参数，对比不同方案的效率曲线，找到最优的改型方案，也可用于新泵开发阶段的方案筛选，减少样机试制的次数，降低开发成本。另外模型中预留了固体域的建模接口，可直接耦合流场计算结果做流固耦合分析，校核叶轮在高速旋转与流体压力共同作用下的应力分布与变形量，避免叶轮运行时出现强度不足或者碰磨问题。对于设备选型阶段的工程师来说，这套模型也能直观展示泵内部的流动状态，帮助理解离心泵的工作原理，判断不同工况下泵内是否存在容易引发空化的低压区，为选型时的空化裕度取值提供参考。建模时所有过流表面的曲率都做了连续性检查，避免出现局部尖角或者曲率突变导致的流动死区，和实际铸造加工的泵体流道工艺性保持一致，不会出现仿真模型过于理想化、和实际产品性能偏差过大的问题。
