空气绕球体流动特性CFD仿真分析

　　在流体力学相关的工程测试与传感设备研发场景中，绕流现象是影响流量类、流速类传感器测量精度的核心因素之一，不少接触式流体传感器的探测端本身就近似球形结构，当流体以不同速度流经探测端时，会在球体周边形成边界层分离、尾涡等复杂流动状态，直接改变探测端的受力与信号采集稳定性，这也是这类传感结构设计阶段必须完成流场校核的核心原因。

　　这套仿真模型完整还原了均匀来流条件下球体周边的流场分布状态，建模阶段首先确定了球形探测端的基准直径，结合实际传感器安装时的流场空间要求，划定了足够大的计算域范围：来流方向预留5倍球体直径的稳流段，球体后方预留15倍直径的尾流发展段，垂直来流方向的计算域边界距离球心8倍直径，避免边界效应对核心流场区域的计算结果产生干扰。模型中球体表面设置为无滑移壁面边界，来流面设置为均匀速度入口，出口设置为自由出流边界，计算域上下及侧面设置为对称边界，匹配实际开放流道内的流动约束条件。

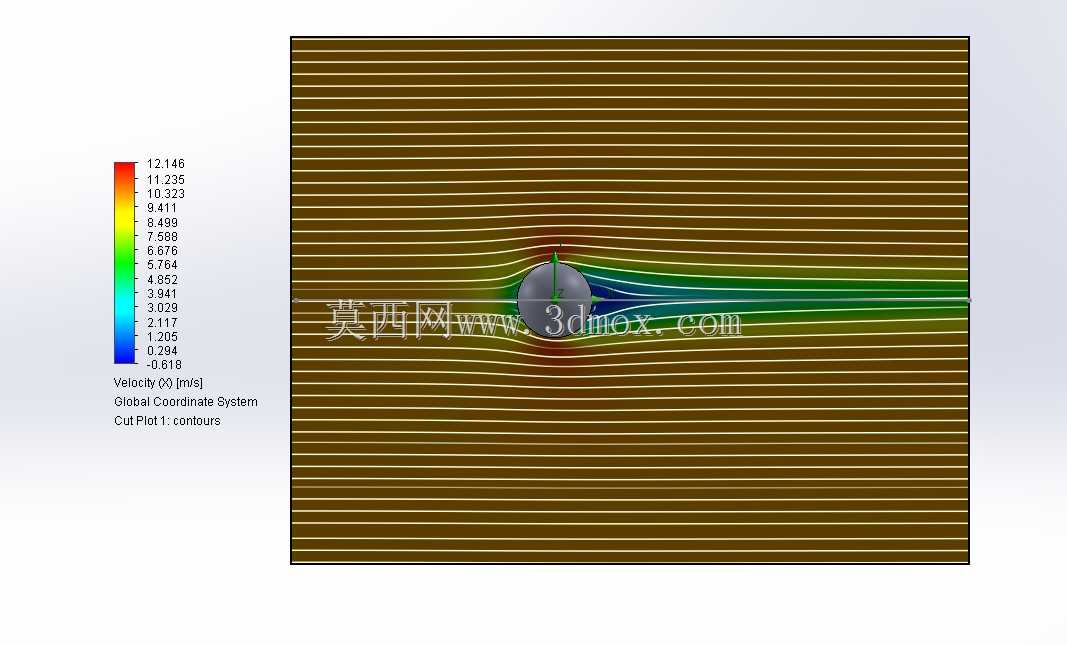

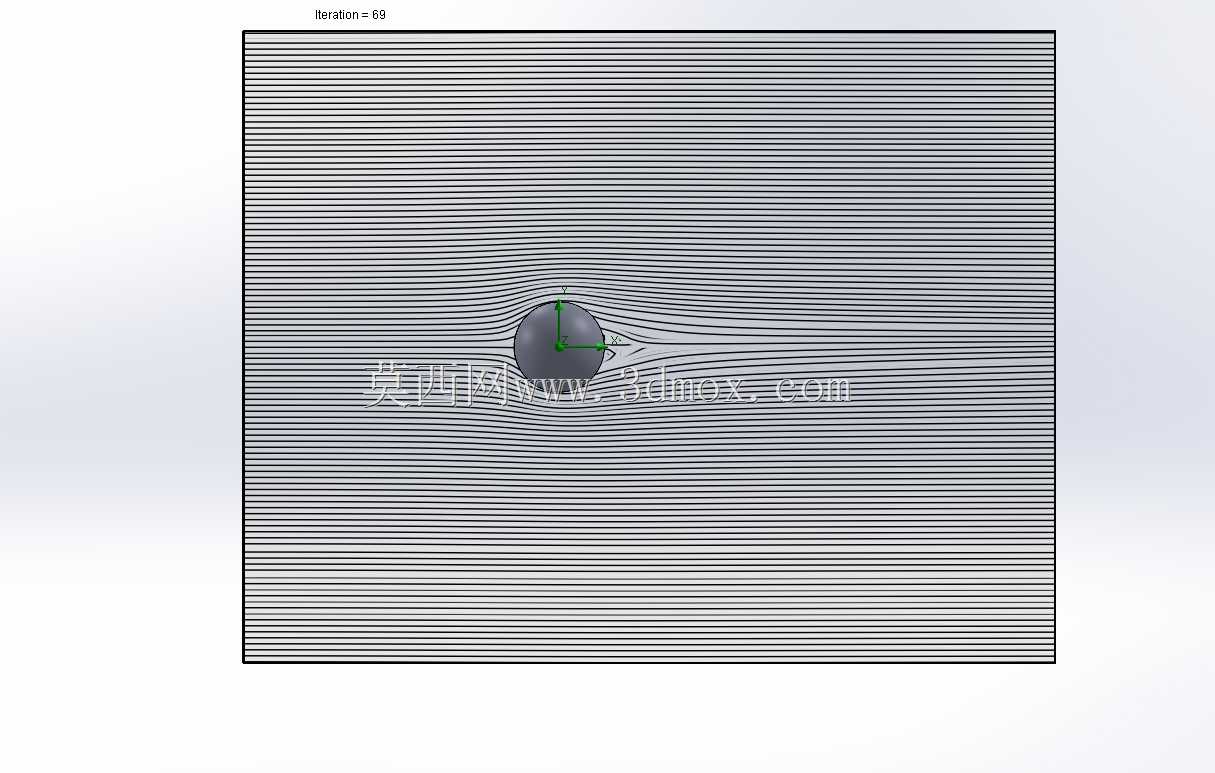

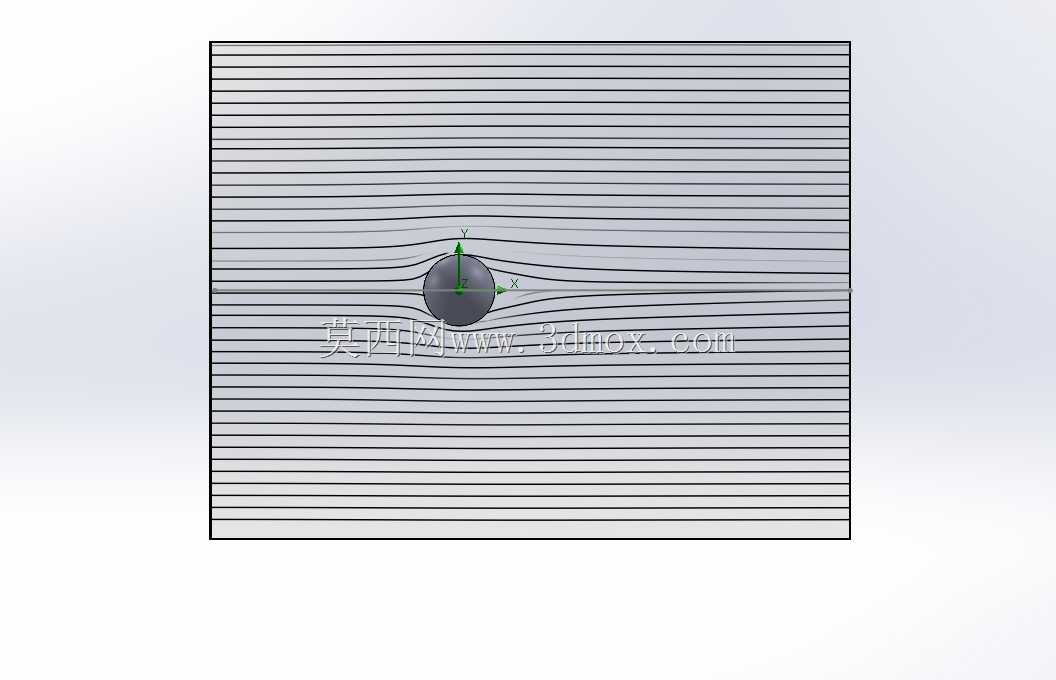

　　从仿真输出的流线分布可以直观看到，当雷诺数处于亚临界区间时，来流在球体迎流面顺着球面平滑流动，在球体赤道偏后的位置开始出现边界层分离，分离后的流场在球体后方形成规律的涡旋结构，这一结果可以直接对应到球形传感探头的受力分析：迎流面的动压作用与尾流区的低压区会共同形成绕流阻力，不同来流速度下的阻力系数变化规律，能直接为传感器的结构强度校核、安装支架的刚度设计提供数据支撑。

　　在实际工程应用中，这类绕流仿真的结果有多个落地方向：首先是流量传感器的探头外形优化，通过调整探头前端的导流结构、改变球体表面的粗糙度分布，可以推迟边界层分离的位置，降低绕流阻力，减少探头对原有流场的干扰，提升流量测量的线性度；其次是户外安装的球形传感设备的风载计算，比如气象监测用的球形风速传感器、露天布置的球形监测探头，不同风速下的绕流流场分布可以直接换算为结构承受的风载荷，为安装支架的选型、设备的防护等级设计提供依据；另外在管道内安装的插入式流体传感器设计中，通过这类仿真可以确定探头的最佳插入深度，避免管道壁面的边界层影响探头周边的流场均匀性，保证测量数据的准确性。

　　建模过程中对球体周边的网格做了局部加密处理，尤其是近壁面的边界层网格，第一层网格高度满足壁面函数的计算要求，保证球体表面的摩擦阻力、压力分布的计算精度，尾流区域也做了网格梯度加密，能够清晰捕捉到尾涡的发展与脱落规律。整个模型的几何结构完全去除了不必要的倒角、安装凸台等冗余细节，只保留核心的球形绕流结构，既保证了计算效率，也能准确反映核心的流动规律，方便设计人员根据实际的产品结构在这个基础模型上做二次修改，添加安装支架、走线槽等实际结构后快速完成定制化的流场校核。

　　不少刚接触流体传感设计的工程师容易忽略绕流对测量精度的影响，直接将理想状态下的流速-压力对应关系用到产品设计中，实际装机后往往会出现测量值波动大、低流速下灵敏度不足的问题，本质上就是没有考虑球体周边的流场分离带来的压力分布变化，这套仿真模型完整呈现了亚临界雷诺数下的绕流流场结构，能帮助设计人员直观理解绕流现象的产生机理，在结构设计阶段就针对性地优化探头外形与安装位置，减少后期样机测试的迭代次数，缩短产品的研发周期。
