变径管道流体流速分布仿真分析结构

　　在流体输送系统的工程设计环节，变径管道是衔接不同通径管路、匹配流量与压力参数的核心结构，广泛应用在液压动力回路、化工介质输送、气动控制管路、水处理管网等场景中，这类结构的内部流速分布直接关系到系统压损计算、管路冲蚀风险预判、流量计量精度校准等实际工程问题，很多现场出现的管路振动、局部节流过热、计量偏差问题，本质上都和变径段的流场突变特性直接相关。

　　这个仿真分析结构围绕变径管内的流速变化观测需求搭建，整体采用轴对称式的流道布局，两端设置大直径的稳流腔结构，中间段为缩径后的通流段，两端的腔体外缘设置了和标准管路对接的安装止口，安装时可直接嵌入对应通径的管路法兰之间，不需要额外加工过渡接头，安装边界的同轴度公差控制在0.02mm以内，避免因装配偏心导致流场畸变，影响观测结果的准确性。

　　设计过程中首先确定了流道的收缩比参数，结合工程中常用的管路变径比例，将大端通径与中间缩径段的通径比值设置为2:1，这个比例既能够体现出通径变化带来的流速跃升效应，也不会因为收缩比过大导致局部出现强湍流涡旋，干扰对主流区流速变化规律的观测。两端的稳流腔长度设置为大端通径的3倍，保证流体进入缩径段之前能够充分发展，避免入口段的紊流影响流速分布的观测精度；缩径段的长度设置为缩径后通径的5倍，让流体经过缩径后有足够的距离完成流速重分布，清晰呈现通径变化后流速从渐变到稳定的完整过程。

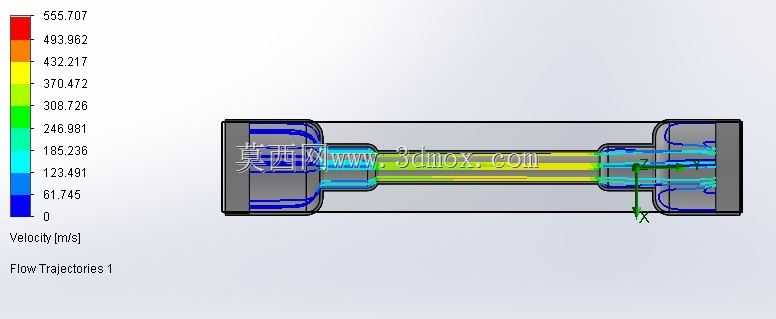

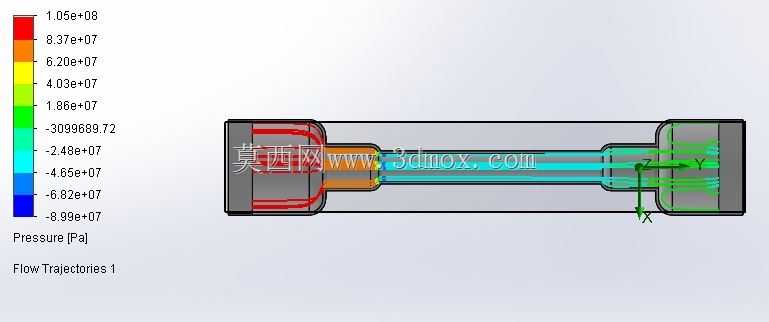

　　从功能特性来看，这个结构配合流体仿真模块可以直观呈现不同入口压力条件下，管道内部从大腔到缩径段的流速变化规律：大直径腔体内流体流速较低，对应流场云图中的低速蓝色区域，随着流道截面收缩，流体流速逐步升高，在缩径段的主流区达到最高流速，对应云图中的黄、红色高速区域，同时可以观测到缩径入口处的边界层分离现象、缩径出口处的流速扩散过程，这些数据可以直接为管路系统的压损计算提供实测参考，也能为变径结构的优化设计提供依据——比如在实际工程中，如果变径段的锥角设计不合理，很容易在变径位置形成局部涡旋，长期运行会导致管路壁面冲蚀磨损，通过这类仿真观测可以提前调整变径段的过渡锥角，降低局部冲蚀风险。

　　在实际的传感器配套应用场景中，这类变径管流场分析结构也常用来校准流量类传感器的安装位置：很多流量传感器对安装位置的流场稳定性有明确要求，需要前后保留足够长度的直管段，通过仿真观测变径后的流速稳定区间，就可以精准确定传感器的最佳安装点位，避免因为流场不稳定导致流量测量出现偏差。结构的外形尺寸完全匹配工业常用的DN25转DN12管路规格，两端的连接端面粗糙度控制在Ra1.6，保证和管路对接时的密封性能，整体结构没有多余的凸起或死角，流道内壁做了光滑过渡处理，避免因为结构突变产生额外的流阻，保证仿真结果和实际管路运行状态的一致性。

　　设计时还特意在流道的轴线位置设置了观测参考线，可以直接提取沿程不同位置的流速数值，定量分析流速随通径变化的对应关系，而不是仅靠云图做定性判断，这一点对于工程计算来说尤为重要——很多管路系统的压力损失计算需要准确的沿程流速数据，通过这个结构的仿真结果，可以修正传统理论计算中因为忽略局部流场畸变带来的误差，让管路系统的参数匹配更加精准。比如在液压系统的管路设计中，变径位置的流速如果超过允许值，会导致系统油温升高、噪声增大，通过提前仿真观测流速分布，就可以合理调整变径位置和通径比例，把管路内的流速控制在合理区间内，提升系统运行的稳定性。
